Дозаторы тензометрические

Дозаторы тензометрические

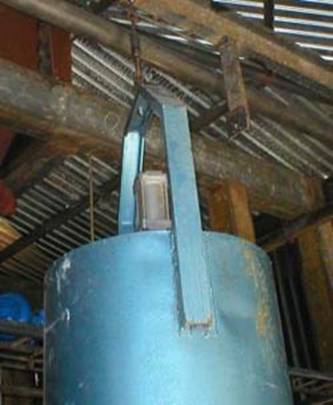

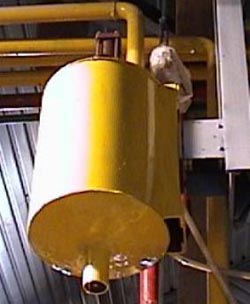

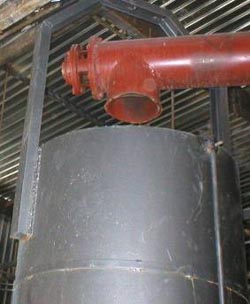

Дозаторы цемента	Дозаторы воды	Дозаторы химических добавок

	Основные технические характеристики
ДЦТ-300 ДЦТ-600 ДВТ-200 ДВТ-350 ДДТ-15 ДДТ-30 Пределы дозирования, кг 300 600 200 350 15 30 Варианты исполнения 1, 2, 3, 4 1, 2, 3, 4 1, 2, 3, 4 1, 2, 3, 4 5 5 Погрешность дозирования (от суммарной массы), % 1 1 1 1 1 1 Исп. 1, 3, 4, 5 1 1 1 1 1 1 Исп. 2 2 2 2 2 х х Кол-во дозируемых компонентов, шт До 2 До 3 До 2 Дозируемый материал Цемент, известь, гипс Вода, водяные растворы Неагрессивные химические добавки Способ дозирования Весовой, порционный Тензометрический датчик Исп. 1 кол-во 1 1 1 1 х х Тип, кг С2-500 С2-1000 С2-500 С2-500 х х Исп. 2 кол-во 1 1 1 1 х х Тип, кг С2-500 С2-500 С2А-200 С2А-200 х х Исп. 3 кол-во 3 3 3 3 х х Тип, кг С2А-200 С2-500 С2А-200 С2А-200 х х Исп. 4 кол-во 3 3 3 3 х х Тип, кг Т2-200 Т4-300 Т2-200 Т70-200 х х Исп. 5 кол-во х х х х 1 1 Тип, кг х х х х Т70-30 Т70-60 Рабочий диапазон температур, °С 0.. + 40 Напряжение питания тензодатч., В 5…12 Габариты емкости, мм диаметр 800 800 600 600 300 300 высота 1300 1800 1000 1300 500 700 Масса, кг 100 120 60 80 16 20 ДДТ-70 ДЗТ-1000 ДЗТ-1200 ДГВТ-600 ДГВТ-1000 Пределы дозирования, кг 70 1000 1200 600 1000 Варианты исполнения 1, 2, 3, 4 1, 2, 3, 4 1, 2, 3, 4 3, 4 3, 4 Погрешность дозирования (от суммарной массы), % 1 1 1 1 1 Исп. 1, 3, 4, 5 1 2 2 1 1 Исп. 2 2 х х х х Кол-во дозируемых компонентов, шт До 3 До 5 Дозируемый материал Песок, щебень крупн. до 70мм Цемент, песок, гипс, известь Способ дозирования Тензометрический датчик Исп. 1 кол-во 1 1 1 х х Тип, кг С2А-200 С2-3000 С2-3000 х х Исп. 2 кол-во 1 1 1 х х Тип, кг С2А-100 С2-1000 С2-1000 х х Исп. 3 кол-во 3 3 3 х х Тип, кг С2А-100 С2-500 С2-1000 х х Исп. 4 кол-во 3 3 3 3 3 Тип, кг Т2-60 Т4-500 Т4-500 Т4-300 (С2-500) Исп. 5 кол-во х х х х х Тип, кг х х х х х Рабочий диапазон температур, °С 0.. + 40 Напряжение питания тензодатч., В 5…12 Габариты емкости, мм диаметр 450 1000 1100 1200 1200 высота 500 1400 1500 1200 1650 Масса, кг 35 240 310 150 180
	Конструктивные исполнения дозаторов
Дозатор представляет собой устройство с металлической емкостью и затвором (клапаном) выгрузки. В процессе взвешивания (дозирования) емкость дозатора наполняется при помощи внешнего питателя (например, шнека, лопастного питателя, клапана, насоса). Устройство дозатора таково, что вес материала в точности передается на тензометрические силоизмерительные датчики, которые преобразуют его в электрический сигнал, в точности пропорциональный весу материала. Для получения цифровых показаний веса электрический сигнал измеряется внешним вторичным прибором или автоматизированной системой управления. Дозаторы могут быть выполнены в различных конструктивных исполнениях, имеющих разные габариты и разные особенности применения.

ДВТ-200 исполн.1	ДВТ-200 исполн.2	ДЦТ-300 исполн.3	ДЦТ-300 исполн.4	ДДТ-30 исполн.5

Исполнение 1 (с центральной подвеской). Данное исполнение применяется, как правило, при реконструкции устаревших стационарных БСУ и имеет следующие особенности: Относительно большая высота подвески; Высокая точность взвешивания при использовании одного тензометрического датчика; Значительное раскачивание дозатора с низкой частотой при интенсивном потоке наполняющего материала Конструктивно дозаторы исполнены таким образом, что узел центральной подвески приварен к поперечной балке дозатора в вертикальной плоскости симметрии. В разрыве вертикальных тяг с системой серег закреплен тензометрический датчик, который является грузовоспринимающим устройством. Исполнение 2 (с грузовой рамкой). Данное исполнение применяется, как правило, при остром недостатке высоты дозаторного отделения БСУ и имеет следующие особенности: Малая высота подвески; Средняя точность взвешивания при использовании одного тензометрического датчика уменьшенной грузоподъемности и стоимости; Значительные отклонения дозатора от вертикальной оси при интенсивном потоке наполняющего материала или при несимметричной загрузке Конструктивно дозаторы исполнены таким образом, что емкость дозатора двумя опорами, расположенными точно по центральной оси окружности емкости, опирается на грузовую рамку с возможностью свободного качания относительно седла рамки в вертикальной плоскости симметрии конструкции. Рамка подвешивается к внешним стационарным металлоконструкциям с помощью 2-х шарнирных тяг, расположенных в плоскости, перпендикулярной плоскости качания емкости. В одной из тяг через систему серег закреплен тензометрический датчик, который является грузовоспринимающим устройством. Конструкция снабжена дополнительной (монтажной) рамкой, геометрически равной поддерживающей рамке для упрощения сборки и монтажа дозатора на рабочем месте (рамка может быть жестко прикреплена к металлоконструкции или не использоваться совсем по усмотрению пользователя). Исполнение 3 (трехточечная симметричная подвеска). Данное исполнение применяется, как правило, при недостатке высоты дозаторного отделения БСУ, но при необходимости возможно большей точночти взвешивания, и имеет следующие особенности: Небольшая высота подвески; Использование трех тензометрических датчиков (увеличение стоимости); Небольшое раскачивание, способность дозировать материал при наполнении с высокой скоростью; Удобное крепление дозатора к потолку или к общей монтажной раме оборудования. Конструктивно дозаторы исполнены таким образом, что вес нагружаемого материала передается на металлоконструкцию смесительной установки через три кронштейна, расположенные на емкости дозатора симметрично (под углом 120 град). К кронштейнам прикреплены тяги с системой серег, в которых закреплены тензометрические датчики. Тензометрические датчики являются грузовоспринимающими устройствами. Исполнение 4 (с опорной рамкой). Данное исполнение применяется, как правило, при невозможности подвесить дозаторы к металлоконструкции или расходным бункерам. Для дозаторов данного исполнения свойственны: Минимально возможная высота подвески; Использование трех тензометрических датчиков (увеличение стоимости); Полное отсутствие раскачивания, способность дозировать материал при наполнении с высокой скоростью; Усложнение конструкции крепления опорной рамки к общей монтажной раме оборудования. Конструктивно дозаторы исполнены таким образом, что емкость дозатора через кронштейны передает вес нагружаемого материала на тензометрические датчики, которые являются грузовоспринимающими устройствами. Датчики жестко закреплены на несущей рамке, которая монтируется на металлоконструкцию смесительной установки. Исполнение 5 (с консольным креплением весового датчика, только для дозаторов ДДТ). Данное исполнение применяется для удобства размещения дозатора добавки над дозатором воды, при этом достигается: Минимально возможная высота подвески; Высокая точность взвешивания при использовании одного тензометрического датчика; Полное отсутствие раскачивания, способность дозировать материал при наполнении с высокой скоростью. Конструктивно дозаторы исполнены таким образом, что емкость дозатора через рамку и крепежную площадку консольно передает вес нагружаемого материала на тензометрический датчик, который является грузовоспринимающим устройствами. Датчик жестко закреплен на несущей рамке, которая монтируется на металлоконструкцию смесительной установки.

	Условия поставки
Варианты комплектов поставки перечислены в таблице. Комплект поставки складывается из основного комплекта и дополнительных элементов (комплектов) Обозначение дозатора при заказе: ТТТ-ААА-БББ-ВВ, где ТТТ - тип дозатора (ДВТ, ДЦТ, ДДТ, ДЗТ, ДГВТ); ААА - верхний предел дозирования; БББ - тип исполнения ; ВВ - варианты комплекта поставки например, обозначение дозатора добавки 30л исполнение 5 с комплектацией 1 (кроме основного): ДДТ-30-5-1
Наименование Вариант комплекта поставки основной 1 2 Емкость дозатора с затвором Х Датчик(и) тензометрический(е) Х Дополнительный кабель подключения Х Пневмоциллиндр привода затвора Х Датчик положения затвора Х Пневмораспределитель привода затвора Х Весодозирующий прибор Х Комплект эксплуатационной документации Х
