Стойка комплекта автоматизации СКА-СК2-П

ОКП

Утвержден

Са4.100.010 ПС-ЛУ

СТОЙКА КОМПЛЕКТА АВТОМАТИЗАЦИИ

СКА-СК2-П

Паспорт

Са4.100.010 ПС

1. ОПИСАНИЕ И РАБОТА

1.1.  Назначение изделия

Стойка комплекта автоматизации СКА-СК2-П (в дальнейшем – стойка) предназначена для щитового крепления специализированного контроллера, блока силовых элементов и дополнительных элементов для паровых котлов.

1.2.  Технические характеристики

Габаритные размеры стойки, не более	600х500х1700 мм
Масса стойки, не более	45 кг

1.3.  Состав изделия

Комплектность стойки определяется по заказу в соответствии с приложением к договору (приложение А).

1.4. Устройство и работа

Стойка представляет собой П-образную перекладину. Перекладина спереди закрыта пластиной, на которой устанавливаются винты для контроллера СК2 и блока силовых элементов БСЭ-П.

На пластине предусмотрены отверстия для крепления гибких соединений, обеспечивающих связи между устройствами комплекта автоматизации.

1.5. Маркировка

Стойка имеет маркировку, выполненную на табличке по ГОСТ и содержащую следующие данные:

товарный знак предприятия-изготовителя;

обозначение стойки;

порядковый номер стойки по системе нумерации предприятия-изготовителя;

год и квартал изготовления.

2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1. Эксплуатационные ограничения

Стойка предназначена для вертикального монтажа в закрытом взрывобезопасном помещении. Место установки комплекта стоек должно быть освещено, удобно для управления и наблюдения.

2.2. Подготовка изделия к использованию.

При получении ящика со стойкой следует убедиться в полной сохранности тары.

Распаковку производить в следующем порядке:

открыть крышку ящика;

освободить содержимое ящика от упаковочного материала;

произвести внимательный наружный осмотр на отсутствие механических повреждений и поломок.

2.3. Меры безопасности

Стойка должна быть заземлена в соответствии с ПУЭ и ПТБ.

Монтаж электрических соединений и подключение блоков и датчиков защиты к электросети должно производиться в соответствии с ПУЭ.

Каждая стойка сопровождается эксплуатационной документацией на оборудование, входящее в комплект поставки, в которой указаны необходимые меры безопасности.

2.4. Порядок установки и наладки

Стойку закрепить к полу помещения котельной. Габаритные и установочные размеры приведены в приложении Б.

Датчики, входящие в комплект поставки, установить в соответствии с проектом автоматизации котельной.

Все внешние электрические связи выполнить в соответствии с прилагаемой схемой соединений (приложение В).

Наладку, монтаж горелки и комплекта автоматизации проводить в соответствии с техническими описаниями и инструкциями по эксплуатации на горелку и контроллер СК2.

2.5. Проверка технического состояния

Подготовку к работе, порядок работы и проверку технического состояния проводить в соответствии с техническими описаниями и инструкциями по эксплуатации на горелку и контроллер СК2.

3. ХРАНЕНИЕ

Стойка должна храниться в отапливаемых помещениях, расположенных в любых макроклиматических районах с температурой воздуха от плюс 5 до плюс 40°С.

Срок хранения 12 месяцев с момента изготовления.

Распаковку ящиков во время хранения производить не рекомендуется.

4. ТРАНСПОРТИРОВАНИЕ

Стойку можно транспортировать любым видом транспорта при условии защиты от механических повреждений и попадания влаги.

5.РЕСУРСЫ, СРОКИ СЛУЖБЫ И ХРАНЕНИЯ И
ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Средний срок службы - не менее 8 лет.

Срок хранения - 12 месяцев в упаковке изготовителя.

Указанные сроки службы и хранения действительны при соблюдении потребителем требований действующей эксплуатационной документации.

Изготовитель гарантирует соответствие стойки СКА-СК2-П требованиям конструкторской документации при соблюдении потребителем условий эксплуатации, хранения, транспортирования и монтажа.

Гарантийный срок эксплуатации 18 месяцев со дня ввода в эксплуатацию.

6. СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

Стойка СКА-СК2-П, заводской номер ____________ упакована ОАО
"Завод Старорусприбор" согласно требованиям, предусмотренным в действующей технической документации.

__________________ ________________ _______________________

должность личная подпись расшифровка подписи

___________________________

год, месяц, число

7. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Стойка СКА-СК2-П, заводской номер ___________изготовлена и принята в соответствии с обязательными требованиями государственных стандартов и признана годной для эксплуатации.

Начальник ОТК

м. п. ______________________ _______________________

личная подпись расшифровка подписи

______________________

год, месяц, число

Приложение А

(справочное)

Комплект поставки средств автоматизации

на базе контроллера СК2.

№п/п	Наименование	Количество
1	Специализированный контроллер СК2-25 Ту	1
3	Блок силовых элементов БСЭ-П	1
4	Преобразователь давления ЗОНД10ИД1021;±1,25 кПа; 4-20мА; 1,0 ТУ	1
5	Преобразователь давления КРТ-С-1,6-1,0 МПа или КРТ-С-2,5-1,0 МПа	1 ( Модификация согласно заказу
6	Датчик реле LGW1,5A1	1
7	Соединение гибкое – 1 (Са5.282.272)	1
8	Соединение гибкое – 2 (Са5.282.307)	1
9	Соединение гибкое – 3 (Са5.282.274)	1
10	Соединение гибкое – 4 (Са5.282.275)	1
11	Соединение гибкое – 5 (Са5.282.276)	1
12	Соединение гибкое – 6 (Са5.282.277)	1
13	Соединение гибкое – 7 (Са5.282.278) или (Са5.282.278-01)	1*
15	Соединение гибкое – 8 (Са5.282.279)	1

Примечание:

*Соединение гибкое – 7 (Са5.282.278) для горелок ГБЛ-0,45/0,7; -0,85/1,2; -1,5; -1,9

Соединение гибкое – 7 (Са5.282.278-01) для горелок ГБЛ-2,2; -2,8

Приложение Б

(справочное)

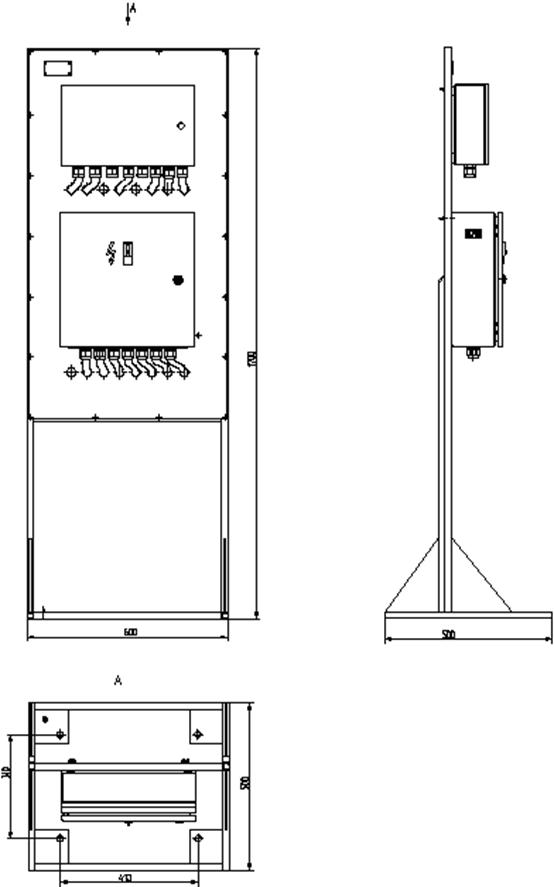

Габаритные и установочные размеры стойки.

Приложение В

(справочное)

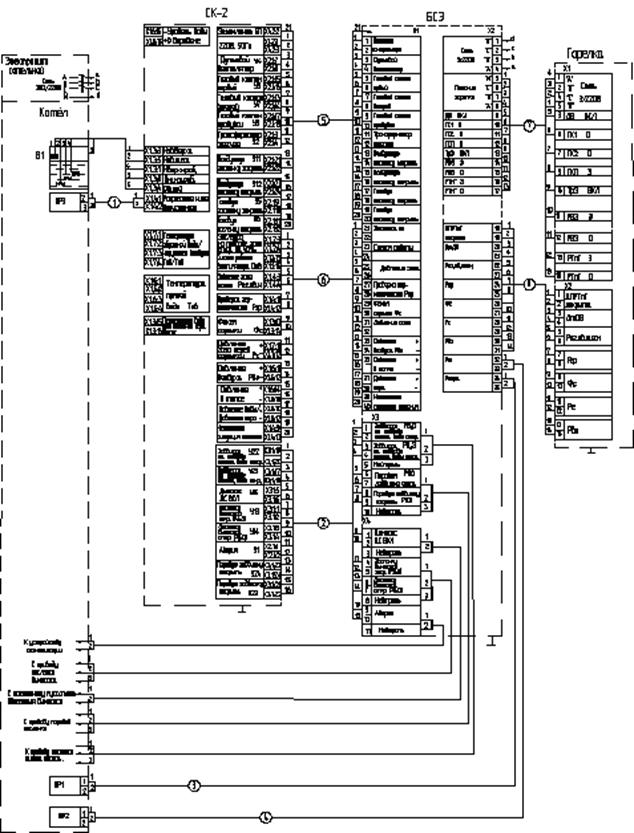

Схема соединений комплекта автоматизации СКА-СК2-П

Продолжение приложения В

(справочное)

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

для схемы соединений комплекта автоматизации СКА-СК2-П

А1 – контроллер специализированный СК2-25

А2 – горелка ГБЛ

ВР2 - преобразователь давления ЗОНД10ИД1021

ВР1 - преобразователь давления КРТ-С-1,6МПа или КРТ-С-2,5МПа (согласно заказу потребителя)

ВР3 - датчик реле LGW1,5А1

1-Соединение гибкое Са5.282.272

2- Соединение гибкое Са5.282.307

3- Соединение гибкое Са5.282.274

4- Соединение гибкое Са5.282.275

5- Соединение гибкое Са5.282.276

6- Соединение гибкое Са5.282.277

7- Соединение гибкое Са5.282.278 или

(Са5.282.278-01)

8- Соединение гибкое Са5.282.279

Блок силовых элементов БСЭ-П:

SF1 – выключатель автоматический ВА51Г0ТЗ 380В, 50Гц, 10Jн

SF3…SF5 – выключатель автоматический ВА 47-29, 1р, 1А, 4,5кА, х-ка В, УХЛ-4 ТУ2000 АГИЕ.641235.003

SF2 – выключатель автоматический ВА 47-29, 1р, 2А, 4,5кА, х-ка C, УХЛ-4 ТУ2000 АГИЕ.641235.003 (допускается х-ка Д)

UZ1– источник вторичного электропитания БП12Б-Д.4.24

К1 – Реле РН-111 ТУ

Х1…Х4 – набор клемм WDU2,5-10200
