Вопросы КР по темам «нейтральные реле, элементы контактной и магнитной систем реле». 2009
1 вопрос – 2 балла
1. Из какого материала обычно изготавливаются общие и тыловые контакты реле ж. д. автоматики? Почему?
2. Из какого материала изготавливаются фронтовые контакты реле ж. д. автоматики? Почему из этого?
3. Когда необходимо изготавливать контакты из сплава СРКд86-14? У каких реле есть такие контакты?
2 вопрос – 2 балла
1. Поясните, почему на контактах появляется искра.
2. Переключение, каких контактов опаснее для контактов (переменного или постоянного тока), почему?
3. Какие существуют конструктивные методы защиты от дугообразования?
3 вопрос – 3 балла
Поясните работу схемы искрообразования Х). Отметьте преимущества или недостатки по сравнению с другими схемами.
Где «Х»= А, Б, В, Г, Д, Е, Ж, З, И
Смотри рисунок в учебнике3.4.
4 вопрос – 3 балла
1.Поясните принцип действия нейтрального реле.
2. Перечислите условия принадлежности реле к первому классу надежности.
3. Как нумеруются выводы обмоток у нейтрального реле, как нумеруются контакты нейтрального реле?
5 вопрос – 2 балла
1. Какими магнитными свойствами должны обладать якорь, сердечник и ярмо реле?
2. Для чего в составе магнитной системы реле используется диамагнетик?
3. Дайте определение тяговой характеристике реле.
4. Дайте определение механической характеристике реле.
5. Какой процесс произойдет, если тяговая характеристика будет лежать ниже механической?
6. Какой процесс произойдет, если тяговая характеристика будет лежать выше механической?
6 вопрос – 2 балла
1. Нарисуйте контакт нейтрального реле находящегося без тока, тройник у реле полный.
2. Нарисуйте контакт нейтрального реле находящегося под током, тройник у реле полный.
3. Нарисуйте контакт нейтрального реле находящегося под током, в тройнике отсутствует фронтовой контакт.
4. Нарисуйте контакт нейтрального реле находящегося без тока, в тройнике отсутствует фронтовой контакт.
5. Нарисуйте контакт нейтрального реле находящегося без тока, в тройнике отсутствует тыловой контакт.
6. Нарисуйте контакт нейтрального реле находящегося под током, в тройнике отсутствует тыловой контакт.
7 вопрос – 2 балла
1. Перечислите преимущества полупроводниковых приборов релейного действия по сравнению с контактными реле.
2. Перечислите преимущества контактных реле по сравнению с полупроводниковыми приборами релейного действия.
3. Чем отличается реле НМШ от реле АНШ?
4. Почему у реле АНШ не типовая нумерация выводов обмоток?
5. Чем отличаются нейтральные реле 4 поколения от реле 3 поколения?
Всего=16 ( 2х5=10 + 2х3=6)
10 14 15 16
На КР выдается рисунок со схемами искрогашения и конструкция нейтрального реле
Рис 3.4.

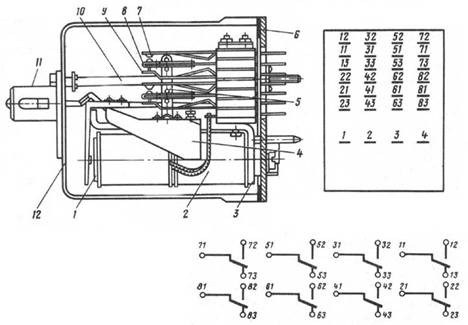

Рис 4.1.
