Спецификация

профильной системы – Бин-бокс

(конструктор)

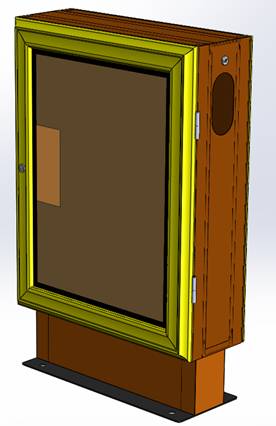

Рис. №1 Общий вид конструкции

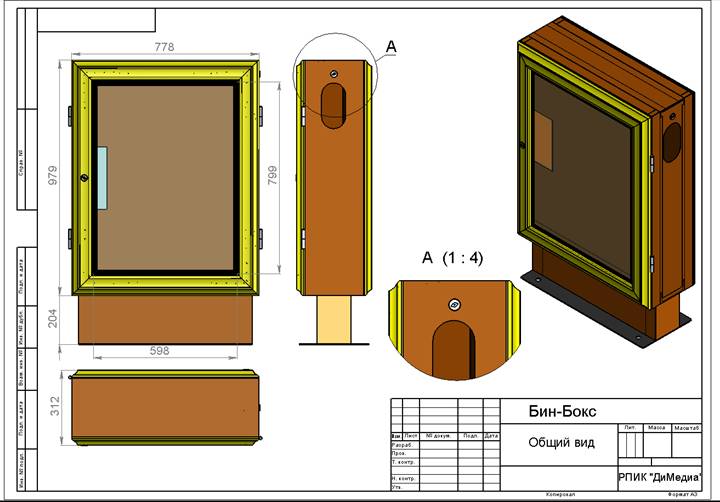

Рис. №2 Габаритные размеры конструкции

Исполнитель Заказчик

Ген. директор_________

Лист 1. Комплект деталей, входящих в систему конструктор.

№ п/п	Наименование	Кол-во	Эскиз	Примечание
1-1	Профиль рамы вертикальный правый	2		Алюминий L= 1060 мм
1-2	Профиль рамы Вертикальный левый	2		Алюминий L= 860 мм
1-3	Профиль рамы горизонтальный	4		Алюминий L= 860 мм
1-4	Уголок крепления рамы	8		Сталь 20, Ral S=3 мм
1-6	Стеклодержатели	16		Сталь 20 б = 2 мм
1-7	Замок поворотный	3		Сталь 20
1-8	Крючок замка	1		Сталь 20 б = 2,0
1-8.1	Пластинка под замок	2		Сталь 20 б = 3,0
1-9	Петля рамки	4		Сталь 20
1-9.1	Петля каркаса	4		Сталь 20
1-10	Круг 8	2		Сталь 20 L= 138 мм
1-11	Втулка	4		Сталь 20 L= 40 мм
1-12	Пластина основания	1		Сталь 20 б = 4,0
1-13	Стенка ящика для мусора (правая)	1		Сталь 20 б = 1,0мм
1-14	Стенка ящика для мусора (левая)	1		Сталь 20 б = 1,2мм

Исполнитель Заказчик

Ген. директор_________

Лист 2. Комплект деталей, входящих в систему конструктор.

№ п/п	Наименование	Кол-во	Эскиз	Примечание
1-15	Ручка ящика	2		Сталь 20 б = 1,2мм
1-16	Передняя стенка ящика	1		Сталь 20 б = 1,2мм
1-17	Уплотнительная резинка на рамы	1		L=8000мм.
1-18	Уплотнительная резинка на стекло	1		L=1100мм.
1-19	Ось	4
1-20	Водосток	2		Сталь 20 б = 2,0мм
2-8	Облицовка каркаса боковая 244х978	1		Сталь 20 б = 1,2мм

Исполнитель Заказчик

Ген. директор_________

Лист 3. Комплект деталей, приобретаемый заказчиком по месту сборки.

№ п/п	Наименование	Кол-во	Эскиз	Примечание
2-1	Швеллер 14 опоры	2		Сталь 20 L = 200мм
2-2	Швеллер 14 каркаса	1		Сталь 20 L = 776мм
2-3	Труба каркаса 50х25х2	4		Сталь 20 L = 978мм
2-4	Труба каркаса 50х25х2	4		Сталь 20 L = 726мм
2-5	Труба ламподержателей 15х15	4		Сталь 20 L = 726мм
2-6	Уголок 32х32х4	2		Сталь 20 L = 776мм
2-7	Облицовка опоры 200х722	2		Сталь 20 б = 1,0мм
2-9	Облицовка каркаса верхняя 244х777	1		Сталь 20 б = 1,0мм
2-10	Облицовка каркаса внутр. 726х928	2		Сталь 20 б = 1,0мм
2-11	Связь каркаса 115х776	1		Сталь 20 б = 4,0мм
2-12	Стекло 886×686	2		Стекло б = 4мм
2-13	Винт М6×10 потай.	8		Сталь 20
2-14	Гайка М6	56		Сталь 20

Исполнитель Заказчик

Ген. директор_________

Лист 4. Комплект деталей, приобретаемый заказчиком по месту сборки.

№ п/п	Наименование	Кол-во	Эскиз	Примечание
2-15	Саморез 4,2×13	116		Сталь 20
2-16	Саморез 4,2×10	2		Сталь 20
2-17	Анкерный болт М20	4		Сталь 20
2-18	Гайка М20	4		Сталь 20
2-19	Болт М6х12	48		Сталь 20
