Схема теплоснабжения (стр. 8 )

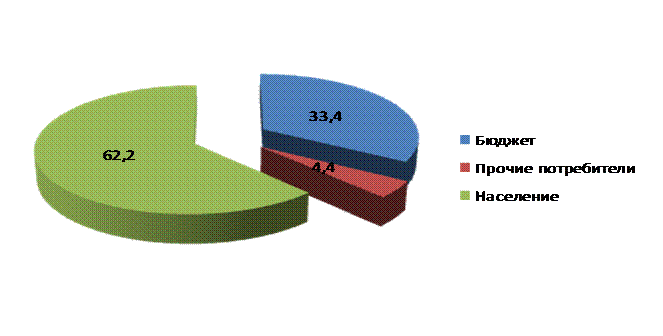

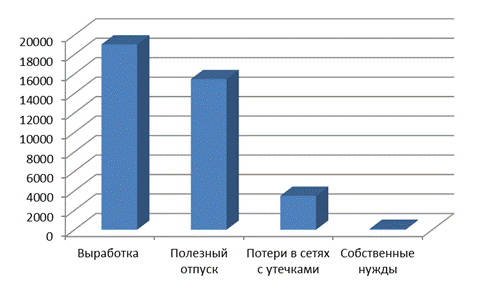

Рисунок

4.2. Предложения по реконструкции источников тепловой энергии, обеспечивающих перспективную тепловую нагрузку в существующих и расширяемых зонах действия источников тепловой энергии.

Основное и вспомогательное оборудование на всех трех котельных физически изношено и морально устарело, что ведет к большим затратам на его ремонт и обслуживание и требует коренной реконструкции.

На котельных №1,2,3 отсутствует приборный контроль и учет тепла и автоматическое регулирование процессов выработки и распределения тепла, что приводит к необоснованным рискам аварийных ситуаций в дни с самыми низкими температурами в зимний период. Конструкция газового оборудования и средств автоматики, используемых в котельных, не обеспечивает надежность и безопасность эксплуатации, отработало нормативный срок и требует замены.



ОПИСАНИЕ НОВОЙ БЛОЧНО-МОДУЛЬНОЙ КОТЕЛЬНОЙ

Приоритетными направлениями инвестиционной программы в части теплоснабжения является строительство новой котельной.

Здание котельной представляет собой легкие конструкции предварительным размером в плане 25х9 м, высотой 5,2м. Оси несущих колон подобраны так, что бы газоходы котлов проходили в пролеты между колоннами здания. Перекрытия выполняются из двутавровых балок, на которые устанавливаются утепленные панели.

Стены здания выполнены из панелей типа «Сендвич».

Здание котельной соответствует степени огнестойкости 111а. Остекление здания обеспечивает требования по взрывобезопасности (легкосбрасываемые конструкции).

Тепломеханическая часть. Котельная рассчитана на мощность 9 МВт. Потребная нагрузка 7,96 МВт. В котельной предусматривается установка котлов Duotherm 3000 Энерджи Солюшен», установленной мощностью 3,0 МВт - 3 шт, с не менее КПД -92%. Температурный режим отопления 95-70градусов цельсия. Система теплоснабжения – двухконтурная, независимая.

Предусмотрена автоматическая установка умягчения воды периодического действия с баком запаса подпиточной воды для котлового контура. Предусмотрена подготовка подпиточной воды системы отопления комплексонатом ЭКТОСКЕЙЛ-450.

Топливом для котельной служит природный газ. В котельной предусматривается установка ГРУ и узла учета газа.

В качестве источника электроснабжения – 2 электрических ввода и газопоршневая установка импортного производства (ГПУ) предусмотретрена утилизацию тепла от ГПУ.

Работа котельной предусмотрена в автоматическом режиме с каскадным регулированием, с дистанционным управлением котлами и насосными агрегатами, с выводом сигналов на диспетчерский пункт.

Котельная оборудуется приборами учета по газу, воде, электроэнергии, а так же отпуска тепла.

Автоматическая газовая котельная проектируется в пределах жилой застройки.

В соответствии с действующими нормативными документами санитарно-защитная зона для котельной должна быть не менее 50м.

4.3 ОСНОВНЫЕ ТАКТИЧЕСКИЕ РЕШЕНИЯ НА ПУТИ СНИЖЕНИЯ РАСХОДОВ ЭНЕРГОРЕСУРСОВ.

Приоритетными направлениями инвестиционной программы в части теплоснабжения является:

-  строительство новой котельной работающей на природном газе с автоматизированными процессами производства тепла и с новым современным расчётным энергосберегающим оборудованием и системам химической очистки воды;

-  замена котлов в строящейся котельной на котлы с более высоким КПД;

-  использование модульной и блочной котельной;

-  использование частотно-регулируемых приводов насосных агрегатов в системах теплоснабжения;

-  устранение имеющихся перерасходов и сверхнормативных потерь воды, топлива, тепловой и электрической энергии путём повышения уровня и качества эксплуатации, т. е. путем режимно - эксплуатационных мероприятий;

-  строительство тепловых сетей от новой котельной до потребителей с изменением способа прокладки с канального на бесканальный. Применение современных теплоизоляционных материалов, обеспечивающих минимальные тепловые потери теплоносителя при его транспортировке к потребителю.

Целесообразность этих тактических решений оценивается по сроку окупаемости затрат на их реализацию.

ОРИЕНТИРОВОЧНЫЙ РАСЧЕТ СТОИМОСТИ СТРОИТЕЛЬСТВА

Таблица 4.1

№п/п	Структура затрат	Стоимость, тыс. руб., без НДС
1	Проектно-изыскательские работы	4 452
2	Строительно-монтажные работы	9 662
3	Материалы и оборудование	18 923
4	Газопоршневая установка	4 184
5	Пуско-наладочные работы	1 440
	ИТОГО по котельной без НДС	38 661
6	Проектно-изыскательские работы	4 207
7	Строительно-монтажные работы (с материалами)	67 076
	ИТОГО по тепловым сетям без НДС	71 283
	ИТОГО объект без НДС
	ИТОГО с НДС	129 734

На строительство указанного объекта потребуется тыс. руб.

Генеральным планом МО Липки предусмотрена корректировка существующей схемы теплоснабжения, прокладка дополнительных участков теплотрассы, для создания единой сети теплотрассы от проектируемой модульной котельной. Теплоснабжение перспективных объектов предлагается осуществить от автономных источников.

Мероприятия по реконструкции источника тепла

Строительство котельной №4 в МО «Липки» было выполнено в 1999 г. Установлены три котла КСВа-2,0 -1999г установки. Проектная мощность котельной №4 составляет 4,8Гкал/час. Фактическая мощность котельной составляет 3,28Гкал/час. В 2001году была произведена замена трех котлов. Котельная и существующие трубопроводы находятся в удовлетворительной состоянии. Нормативный срок службы трубопроводов тепловых сетей составляет 25 лет. Износ сетей составляет до 50%. Перекладка тепловых сетей требуется. Безаварийная работа достигается проведением плановых профилактических работ и мероприятий, предусмотренных эксплуатацией.

Оборудование химводоподготовки требует поной замены.

Потребляемая мощность котельной составляет 2,408Гкал/час. Котельная используется на 70% своей тепловой мощности и при развитии МО Липки следует учесть перспективную возможность присоединения потребителей с общей тепловой нагрузкой не более 0,8 ГКал/ч. Данное присоединение позволит повысить коэффициент полезного действия котельной и окупить затраты на капитальный ремонт.

Оборудование установленное в существующей котельной №4 отражено в таблицах 4.2 – 4.5.

НАСОСЫ

Таблица № 4.2

Назначение	Тип  насоса	Кол-во, шт.	Тех. характер.	Электродвигатель
Подача, куб.  м/ч	Напор, м	Тип	Мощ-  ность, кВт	Ско-  рость, об/мин
Сетевой	К	2	100	50		30	3000
Подпитыв.	К20-18	1	20	18		2,2	3000
Подпитыв.	К20-30	1	20	30		4	3000
Подпитка рез. бака	КМ	1	25	32		5,5	3000
Солевого р-ра	КМ	1	25	20		4	3000

ТЯГОДУТЬЕВЫЕ УСТРОЙСТВА (ДЫМОСОСЫ, ВЕНТИЛЯТОРЫ)

  Таблица № 4.3

Наиме-  нование и ст. N котла	Тип  устройст- ва	Год  уста- новки	Кол- во,  шт.	Тех. характерис.	Электродвигатель
Произво-  дитель-  ность,  куб. м/ч	Напор, кгс/  кв. м	Тип	Мощ-  ность, кВт	Ско-  рость,  об/мин.
Нет

КОТЕЛЬНО - ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ

(ХИМВОДОПОДГОТОВКА, ДЕАЭРАТОРЫ, БОЙЛЕРЫ)

  Таблица № 4.4

Наименование оборудования	Тип	Год  уста- новки	Кол-во, шт.	Техническая характеристика
Произво-  дительн., т/ч	Диаметр, мм	Объем, куб. м	Поверх- ность,  кв. м
ХВП	ФИПа-1,0		3		1000	1,6

КИП И А КОТЕЛЬНОЙ

Таблица № 4.5

Наименование прибора  (приборы учета и регулирования)	Код  наименования	Шкала  прибора	Кол-во, штук
Учет расхода исходной воды	ВМ – 50		1
Учет расхода горячей воды	нет
Учет расхода газа	СГ – 16М – 100		1
Учет расхода тепловой энергии	нет
Учет расхода электроэнергии	Меркурий–230 АМ-02		1

В перспективе до 2028 года планируется провести ряд мероприятий для повышения надежности теплоснабжения.
