Часть 1 ЭКСПЕРТНОЕ ОСВИДЕТЕЛЬСТВОВАНИЕ СОСТОЯНИЯ СТРОИТЕЛЬСТВА Офисно-складской комплекс в МытищинскоМ районЕ Московской области | |
Москва Август,2006 |
СОДЕРЖАНИЕ Фотографии.. 3 Перечень иллюстраций.. 42 |
Фотографии
|
|

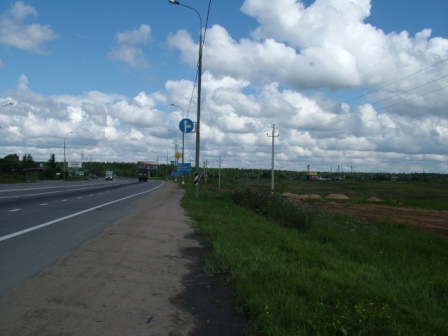

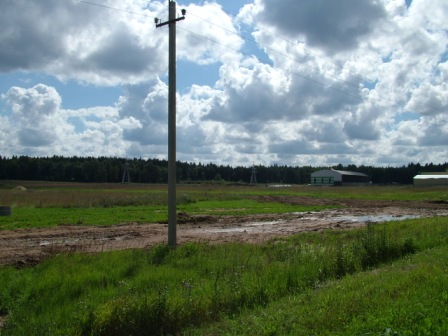

1. Вид Дмитровского шоссе перед д. Шолохово. | 2. Вид с Дмитровского шоссе перед д. Шолохово на землевладения справа от строящего Офисно-складского комплекса. |
08.08.2006 | 08.08.2006 |

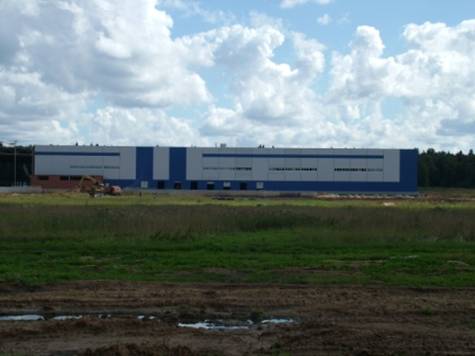

3. Вид с Дмитровского шоссе на I и II очереди строительства.
Апрель 2006
|
|

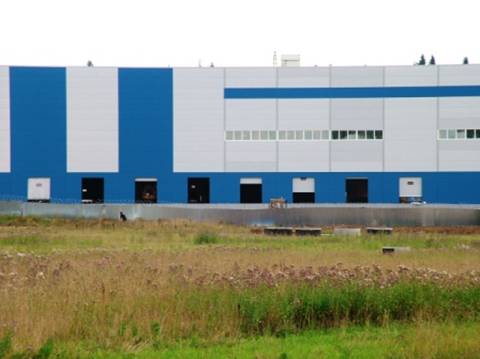

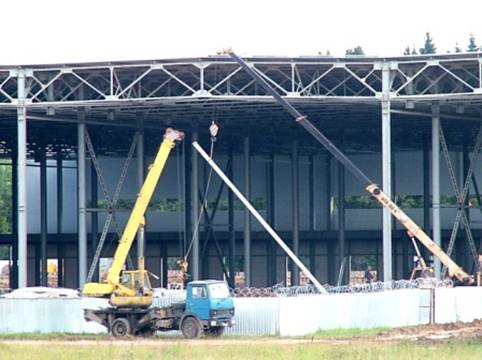

4. Вид с Дмитровского шоссе на II очередь строительства[1]. | 5. Вид с Дмитровского шоссе на I очередь строительства. |
08.08.2006 | 08.08.2006 |
|
|

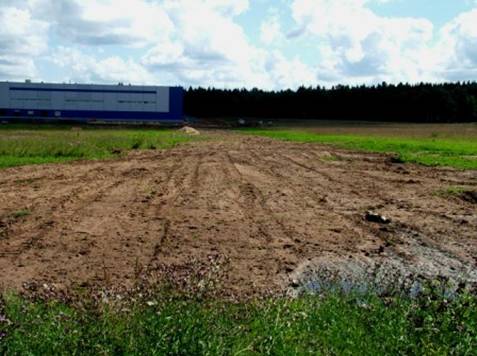

6. Временная грунтовая дорога к трассе водовыпуска условно чистых вод. Не восстановлен растительный слой грунта. | 7. Трасса водовыпуска условно чистых вод. Не восстановлен растительный слой грунта. |
08.08.2006 | 08.08.2006 |
|
|
8. I-я очередь. Пристройка для зарядки погрузочной техники (аккумуляторная) | 9. I-я очередь. На заднем плане, – въездные ворота. На среднем плане, - временное ограждение. На переднем плане __________________________________. |
08.08.2006 | 08.08.2006 |
| |
10. Устройство коммуникационных колодцев в начале подземного водоотводного трубопровода. | |
08.08.2006 |
|
|

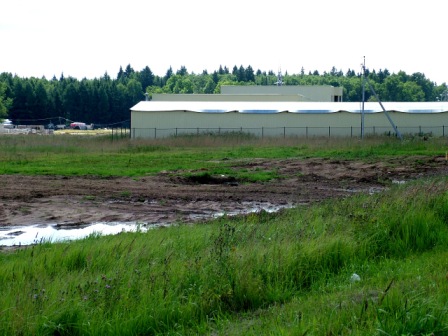

11. Вид с Дмитровского шоссе на смежный земельный участок, располагающий с права от строительства. На переднем плане место прокладки подземного водовода для сброса условно чистых вод на рельеф. Отсутствует растительный грунт. | 12. То же что и на рис. 22. Вид места прохода подземного водовода для сброса условно чистых вод на рельеф под Дмитровским шоссе. |
08.08.2006 | 08.08.2006 |
|
|

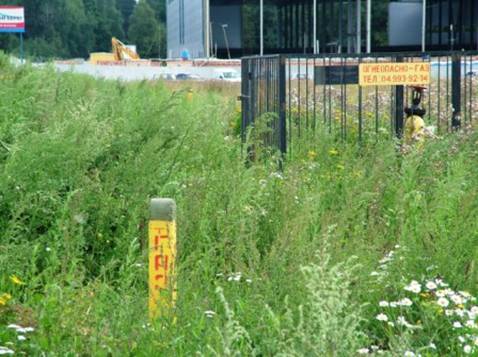

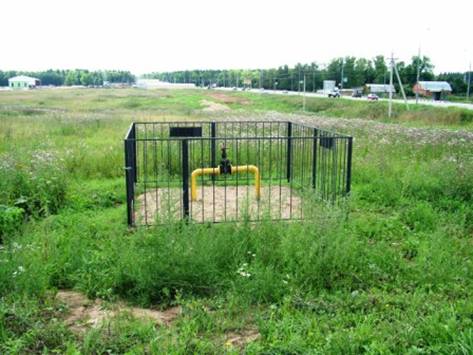

13. Инженерные сооружения переложенного газопровода. | 14. Обозначение столбиками трассы газопровода. |
08.08.2006 | 08.08.2006 |
|
|
15. II очередь строительства. Вид в осях 12-14 по оси Р. На переднем плане, временный забор. | 16. То же. Вид в осях 10-6 по оси Р. |
08.08.2006 | 08.08.2006 |
|
|

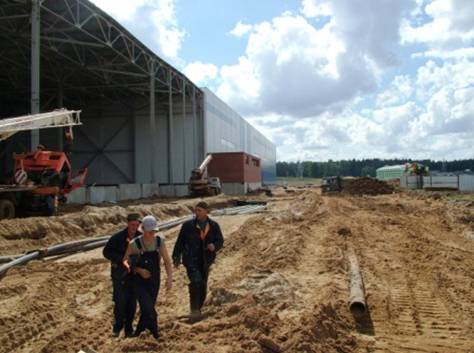

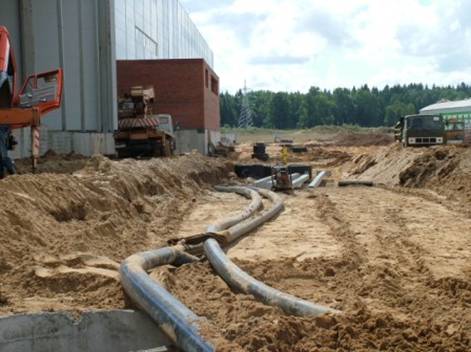

17. Вид вдоль оси Р. Слева разложены плети пластмассовых труб системы наружного пожаротушения. | 18. То же. Фрагмент |
08.08.2006 | 08.08.2006 |
|
|

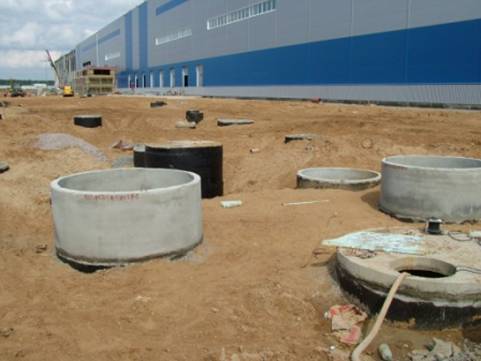

19. Вид на очистные сооружения дождевых и талых вод | 20. То же. Колодцы. |

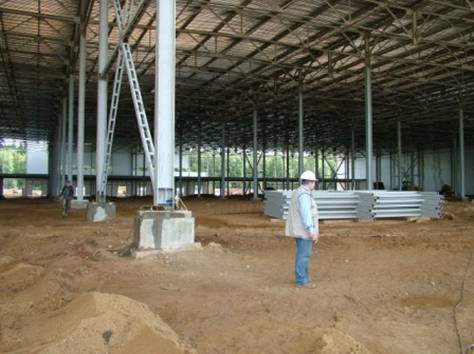

22.08.2006 | 22.08.2006 |
|
|

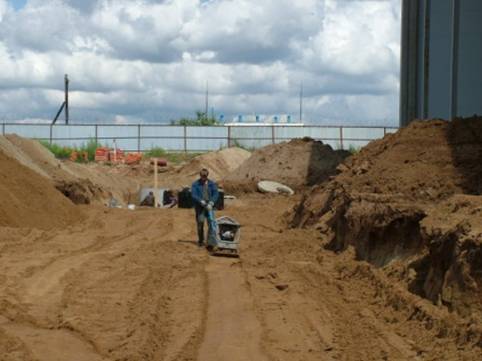

21. II очередь строительства. Вид в осях Р, 14. На переднем плане уплотнение дорожного песчаного основания ручным вибратором в месте прокладки трубопровода системы наружного пожаротушения. | 22. II очередь строительства. Вид от оси 1 вдоль оси Р. На переднем плане уплотнение дорожного песчаного основания механизированным способом. |
08.08.2006 | 22.08.2006 |
|
|

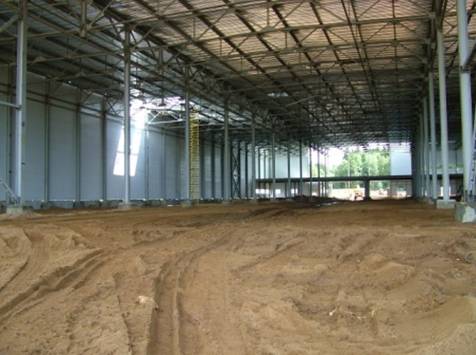

23. II очередь строительства. Вид в осях 14-12 со стороны оси Р. Устройство основания под полы. | 24. То же. Вид в осях 12-11 со стороны оси Р. |
08.08.2006 | 08.08.2006 |
|
|
25. То же. Вид в осях 12-11 со стороны оси Р. Послойная подсыпка основания под полы из песчано-гравийной смеси. | 26. II очередь строительства. Вид в осях П-Р со стороны оси 12. Не засыпанные песчано-гравийной смесью пазухи вдоль оси Р. |
08.08.2006 | 08.08.2006 |
| |

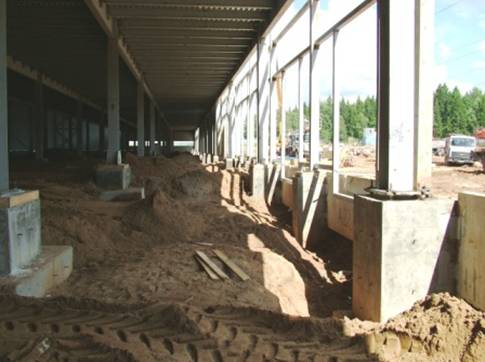

27. II очередь строительства. Вид в осях П-Р со стороны оси 11. Столбчатые фундаменты в открытом котловане. | |
08.08.2006 |
|
|

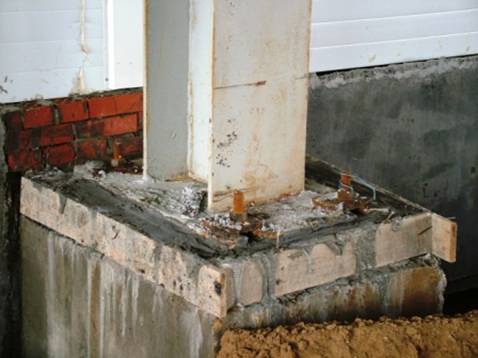

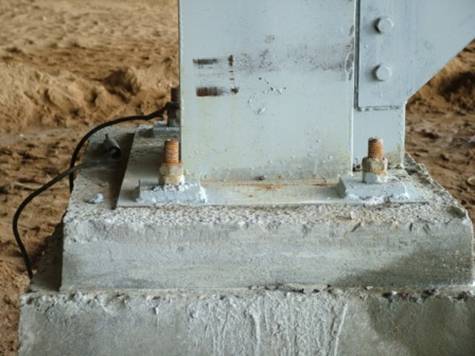

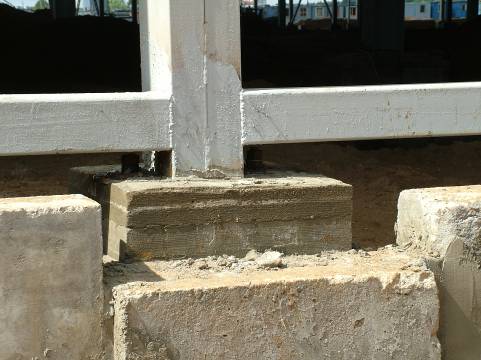

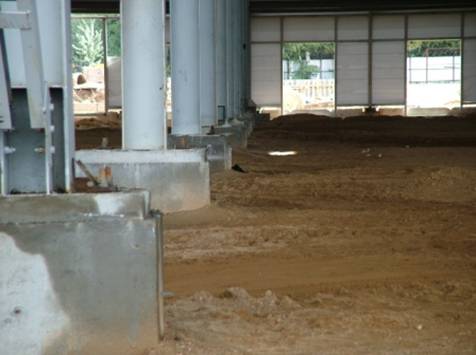

28. II очередь строительства. Подливка бетона под опорные части колонн. | 29. То же что и на рис. 38. Опалубка снята. |
08.08.2006 | 08.08.2006 |
|
|

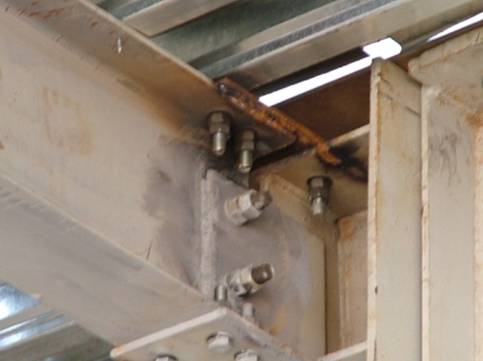

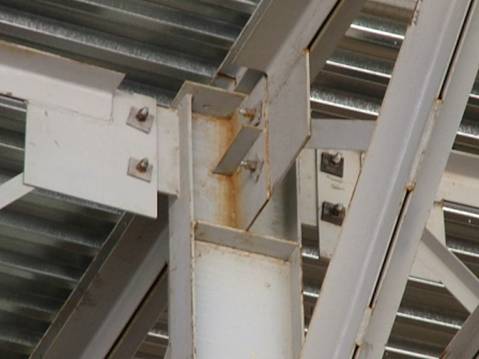

30. II очередь строительства. Болтовые крепления ферм к колоннам. | 31. То же. Сварные соединения. |
08.08.2006 | 08.08.2006 |
|
|
32. То же. Усиления крепления ферм к колоннам. | 33. II очередь строительства. Монтажное положение газовых калориферов. |
08.08.2006 | 08.08.2006 |
|
|

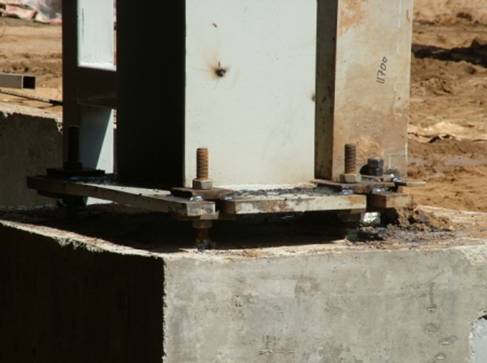

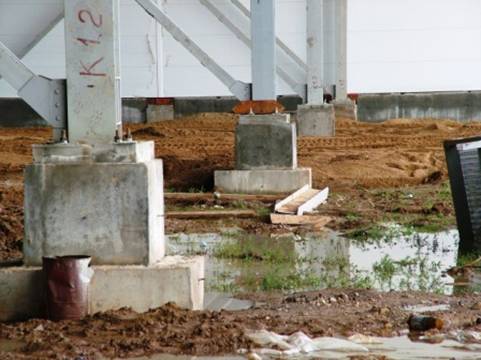

34. То же. Монтажное положение крепления колон к столбчатым фундаментам. Отсутствует подливка из пескобетона. | 35. То же. Узел болтового соединения. |
08.08.2006 | 08.08.2006 |
|
|

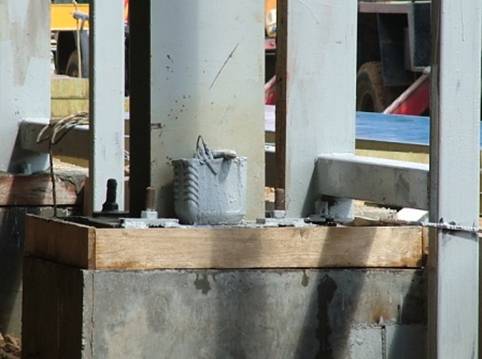

36. То же. Подливка из бетона по опорные части колон крайнего ряда и фахверковых колон к столбчатым фундаментам. | 37. То же. Анкерные болты для крепления колон к столбчатым фундаментам. |
08.08.2006 | 08.08.2006 |
| |
38. То же. Опорная часть столбчатого фундамента под фахверковую колону. | |
08.08.2006 |
|
|

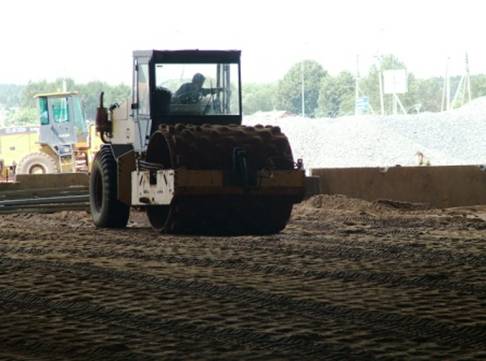

39. II очередь строительства. Вид у оси Р. Трамбовка основания из песчано-гравийной смеси под полы механизированными катками. | 40. То же. Вид у оси А и 8. Уплотнение основания из песчано-гравийной смеси под полы механизированными катками. |
08.08.2006 | 08.08.2006 |
|
|

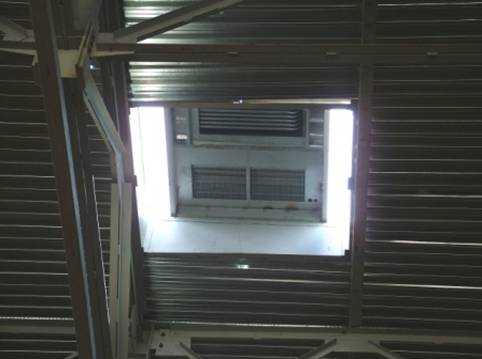

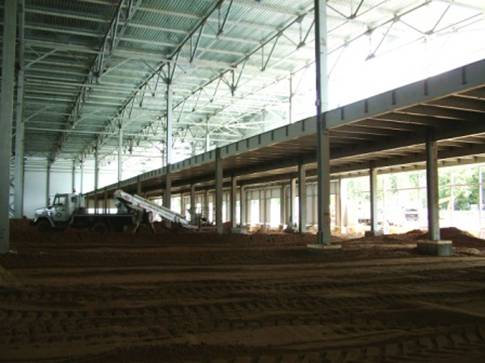

41. II очередь строительства. Антресоли. Вид вдоль оси А. | 42. II очередь строительства. Конструкция столбчатых фундаментов и пазухи вдоль цокольного ограждения. Вид вдоль оси А. |
08.08.2006 | 08.08.2006 |
| |
43. I очередь строительства. Состояние верхнего слоя основания под полы из песчано-гравийной смеси. | |
08.08.2006 | 08.08.2006 |
|
|

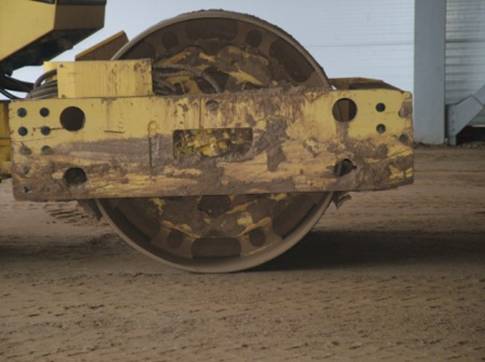

44. I-я очередь строительства. Уплотнение основания из песчано-гравийной смеси под полы механизированными катками. | 45. То же |
08.08.2006 | 08.08.2006 |
|
|

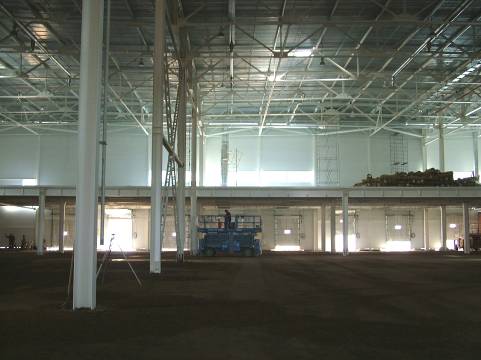

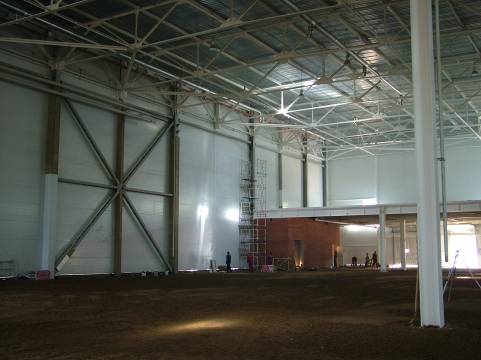

46. I-я очередь строительства. Состояние готовности: металлические конструкций каркаса, наружные стены, основание под полы. Вид в осях 1-2 со стороны оси Р. | 47. То же. Вид в осях 2-3 со стороны оси Р. |
08.08.2006 | 08.08.2006 |
|
|

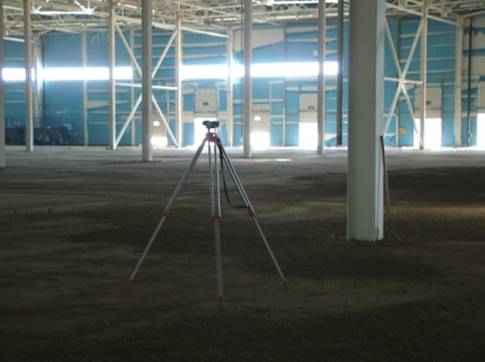

48. То же. Вид на пересечение осей 1 и Р. | 49. То же. Проверка качества выравнивания основания под полы. Вид на пересечение осей 1 и Р. |
08.08.2006 | 08.08.2006 |
|
|

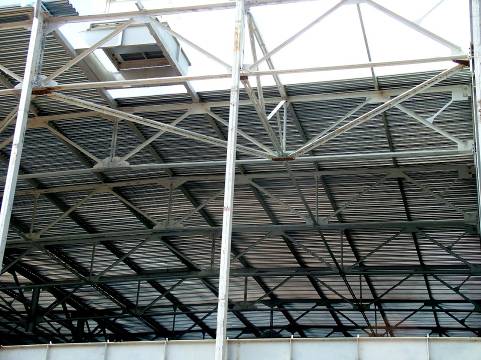

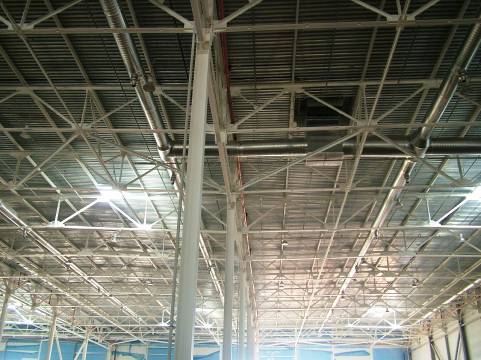

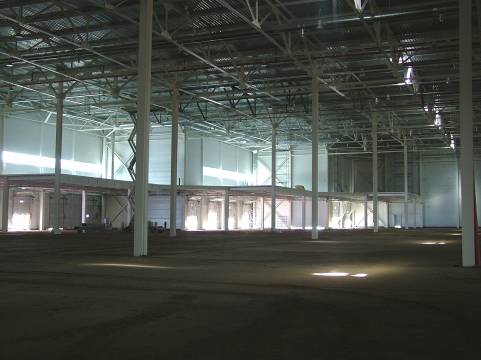

50. I очередь строительства. Состояние готовности: металлических конструкций перекрытия. Общий вид. | 51. То же. Состояние готовности: металлических конструкций перекрытия. Фрагмент узла сопряжения колоны с продольными и поперечными фермами. |
08.08.2006 | 08.08.2006 |
|
|
52. II очередь строительства. Состояние готовности: металлических конструкций перекрытия. Общий вид. | 53. То же. Фрагмент. |
08.08.2006 | 08.08.2006 |
|
|

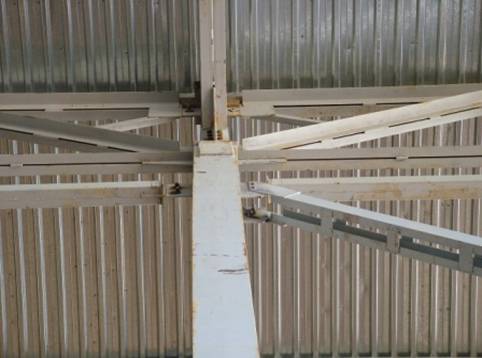

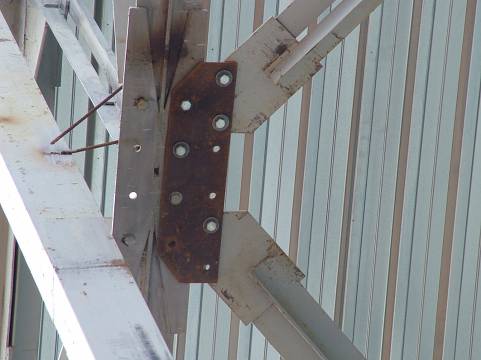

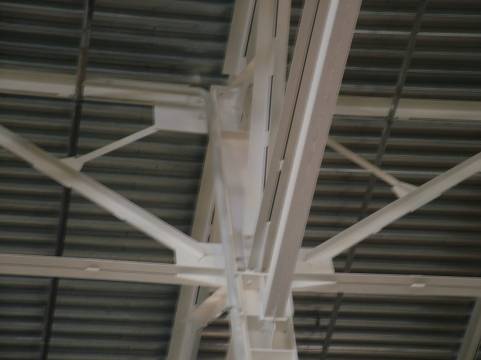

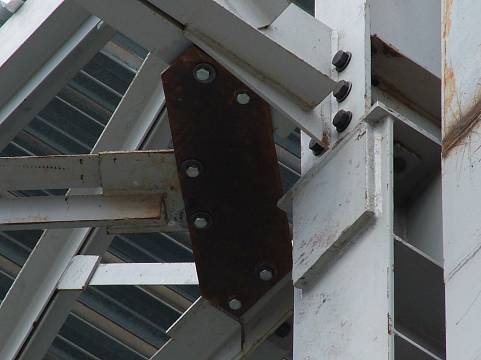

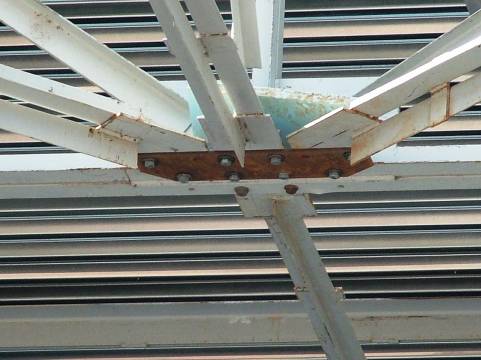

54. То же. Узел сочленения колон, ферм и горизонтальных раскосов. | 55. То же. Фрагмент. |
08.08.2006 | 08.08.2006 |
| |
56. II очередь строительства. Состояние готовности: столбчатый фундамент под фахверковую колону. | |
08.08.2006 |
|
|
57. I очередь строительства. Вид в осях 7-6. Состояние готовности: металлические конструкций каркаса, наружные стены, антресоли, основание под полы. | 58. То же. Вид в осях 6-5. |
08.08.2006 | 08.08.2006 |
|
|
59. То же. Административно-бытовая вставка. Вид в осях 5-3. | 60. То же. Вид в осях 3-1. |
08.08.2006 | 08.08.2006 |
|
|
61. I очередь строительства. Пристройка для зарядки аккумуляторов погрузочной техники. Устройство наружных стен из кирпича. | 62. То же. Фрагмент. |
08.08.2006 | 08.08.2006 |
|
|
63. I очередь строительства. Узел сопряжения горизонтальных участков с вертикальным стояком ливнестока. | 64. То же. Стояк ливнестока. |
08.08.2006 | 08.08.2006 |
| |

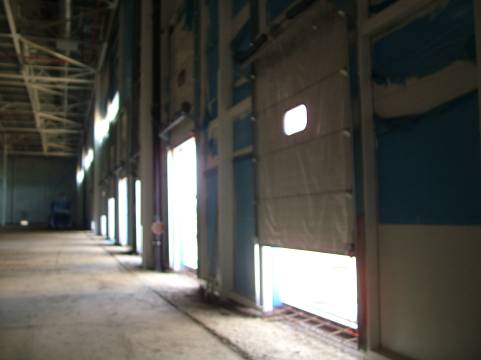

65. I очередь строительства. Вид на конструкции механизированных ворот. | |
08.08.2006 | 08.08.2006 |
|
|
66. I очередь строительства. Состояние готовности: металлические конструкций каркаса, наружные стены, антресоли, основание под полы. Вид в осях 2-1. | 67. То же. Вид в осях 3-7. |
08.08.2006 | 08.08.2006 |
|
|

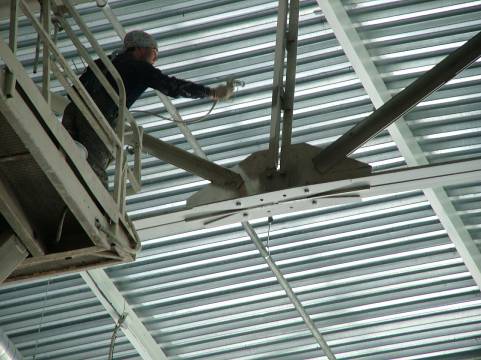

68. I очередь строительства. Напыление огнезащитных составов на металлические конструкции каркаса. | 69. I очередь строительства. Административно бытовые помещения. Состояние готовности: перекрытия, перегородки, принудительная вентиляция, трубопроводы системы пожаротушения. |
08.08.2006 | 08.08.2006 |
Перечень иллюстраций
1.___ Вид Дмитровского шоссе перед д. Шолохово. 4
2.___ Вид с Дмитровского шоссе перед д. Шолохово на землевладения справа от строящего Офисно-складского комплекса. 4

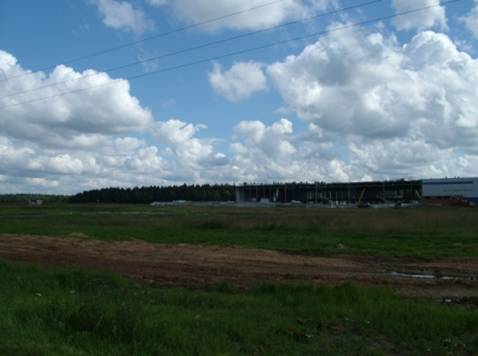

3.___ Вид с Дмитровского шоссе на I и II очереди строительства. 5

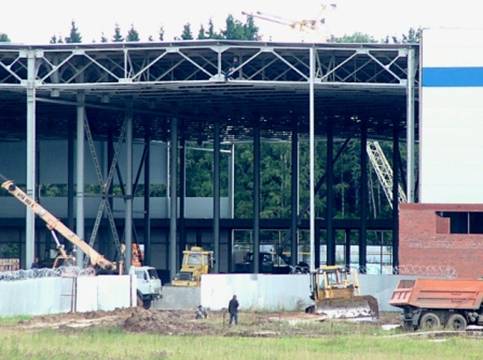

4.___ Вид с Дмитровского шоссе на II очередь строительства. 6

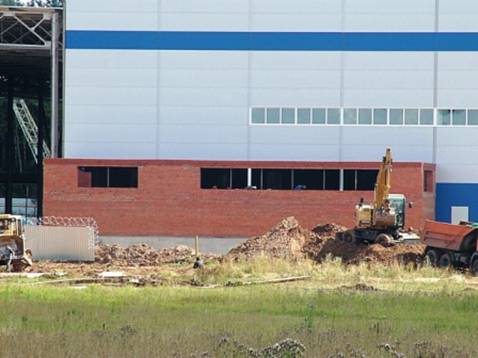

5.___ Вид с Дмитровского шоссе на I очередь строительства. 6
6.___ Временная грунтовая дорога к трассе водовыпуска условно чистых вод. Не восстановлен растительный слой грунта. 7
7.___ Трасса водовыпуска условно чистых вод. Не восстановлен растительный слой грунта. 7
8.___ I-я очередь. Пристройка для зарядки погрузочной техники (аккумуляторная) 8
9.___ I-я очередь. На заднем плане, – въездные ворота. На среднем плане, - временное ограждение. На переднем плане __________________________________. 8

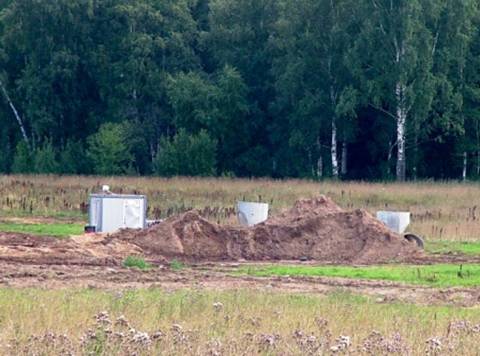

10._ Устройство коммуникационных колодцев в начале подземного водоотводного трубопровода. 9
11._ Вид с Дмитровского шоссе на смежный земельный участок, располагающий с права от строительства. На переднем плане место прокладки подземного водовода для сброса условно чистых вод на рельеф. Отсутствует растительный грунт. 10

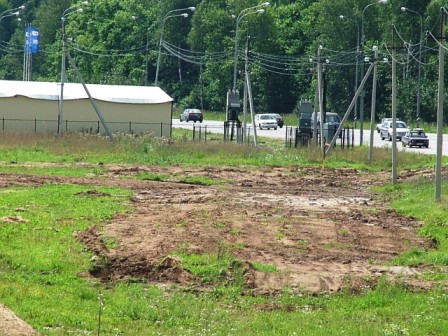

12._ То же что и на рис. 22. Вид места прохода подземного водовода для сброса условно чистых вод на рельеф под Дмитровским шоссе. 10
13._ Инженерные сооружения переложенного газопровода. 11
14._ Обозначение столбиками трассы газопровода. 11
15._ II очередь строительства. Вид в осях 12-14 по оси Р. На переднем плане, временный забор. 12
16._ То же. Вид в осях 10-6 по оси Р. 12
17._ Вид вдоль оси Р. Слева разложены плети пластмассовых труб системы наружного пожаротушения. 13
18._ То же. Фрагмент 13
19._ Вид на очистные сооружения дождевых и талых вод_ 14
20._ То же. Колодцы. 14

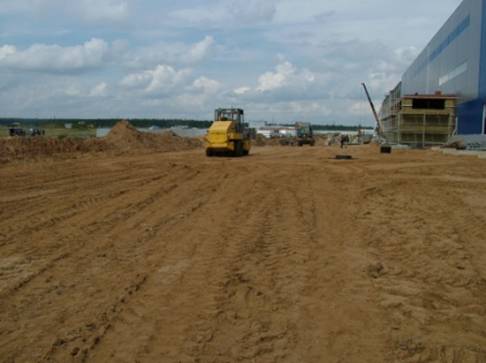

21._ II очередь строительства. Вид в осях Р, 14. На переднем плане уплотнение дорожного песчаного основания ручным вибратором в месте прокладки трубопровода системы наружного пожаротушения. 15
22._ II очередь строительства. Вид от оси 1 вдоль оси Р. На переднем плане уплотнение дорожного песчаного основания механизированным способом. 15
23._ II очередь строительства. Вид в осях 14-12 со стороны оси Р. Устройство основания под полы. 16
24._ То же. Вид в осях 12-11 со стороны оси Р. 16
25._ То же. Вид в осях 12-11 со стороны оси Р. Послойная подсыпка основания под полы из песчано-гравийной смеси. 17
26._ II очередь строительства. Вид в осях П-Р со стороны оси 12. Не засыпанные песчано-гравийной смесью пазухи вдоль оси Р. 17
27._ II очередь строительства. Вид в осях П-Р со стороны оси 11. Столбчатые фундаменты в открытом котловане. 18
28._ II очередь строительства. Подливка бетона под опорные части колонн. 19
29._ То же что и на рис. 38. Опалубка снята. 19
30._ II очередь строительства. Болтовые крепления ферм к колоннам. 20
31._ То же. Сварные соединения. 20
32._ То же. Усиления крепления ферм к колоннам. 21
33._ II очередь строительства. Монтажное положение газовых калориферов. 21
34._ То же. Монтажное положение крепления колон к столбчатым фундаментам. Отсутствует подливка из пескобетона. 22

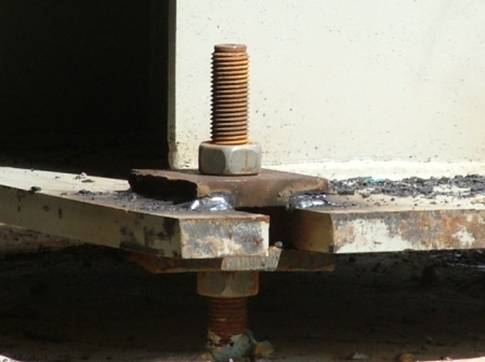

35._ То же. Узел болтового соединения. 22
36._ То же. Подливка из бетона по опорные части колон крайнего ряда и фахверковых колон к столбчатым фундаментам. 23

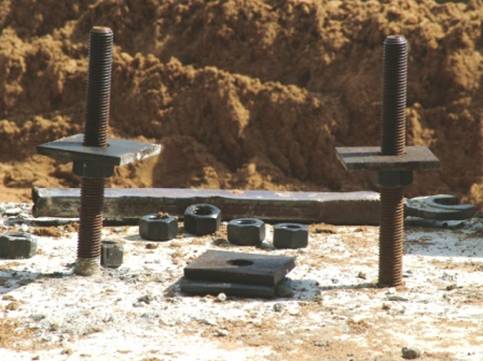

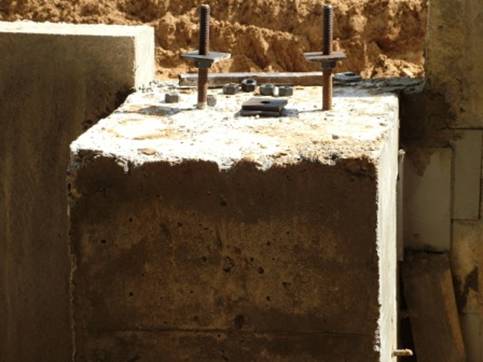

37._ То же. Анкерные болты для крепления колон к столбчатым фундаментам. 23
38._ То же. Опорная часть столбчатого фундамента под фахверковую колону. 24
39._ II очередь строительства. Вид у оси Р. Трамбовка основания из песчано-гравийной смеси под полы механизированными катками. 25

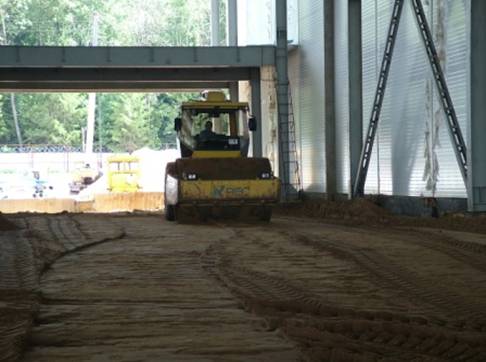

40._ То же. Вид у оси А и 8. Уплотнение основания из песчано-гравийной смеси под полы механизированными катками. 25
41._ II очередь строительства. Антресоли. Вид вдоль оси А. 26
42._ II очередь строительства. Конструкция столбчатых фундаментов и пазухи вдоль цокольного ограждения. Вид вдоль оси А. 26

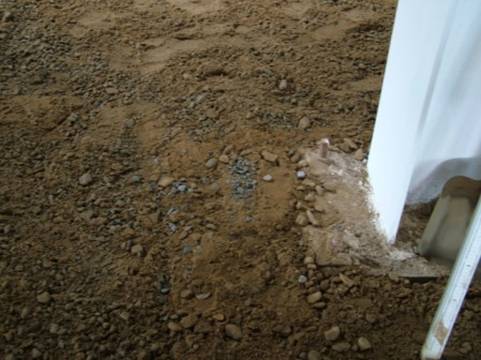

43._ I очередь строительства. Состояние верхнего слоя основания под полы из песчано-гравийной смеси. 27

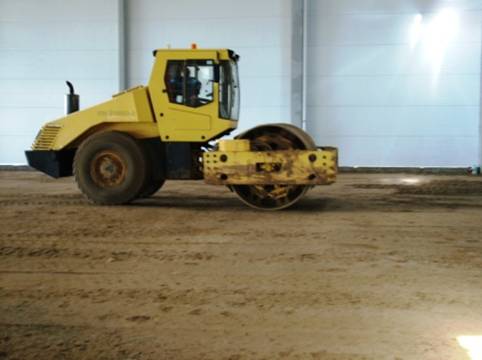

44._ I-я очередь строительства. Уплотнение основания из песчано-гравийной смеси под полы механизированными катками. 28
45._ То же_ 28
46._ I-я очередь строительства. Состояние готовности: металлические конструкций каркаса, наружные стены, основание под полы. Вид в осях 1-2 со стороны оси Р. 29
47._ То же. Вид в осях 2-3 со стороны оси Р. 29
48._ То же. Вид на пересечение осей 1 и Р. 30
49._ То же. Проверка качества выравнивания основания под полы. Вид на пересечение осей 1 и Р. 30

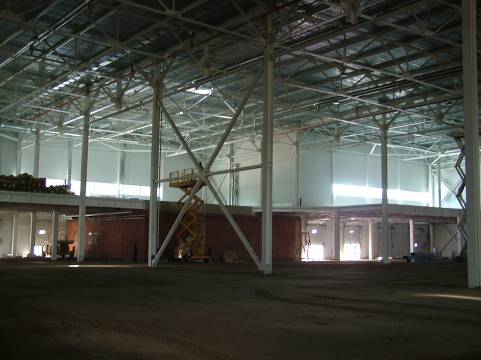

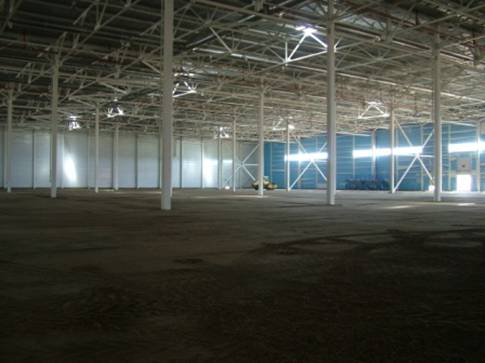

50._ I очередь строительства. Состояние готовности: металлических конструкций перекрытия. Общий вид. 31
51._ То же. Состояние готовности: металлических конструкций перекрытия. Фрагмент узла сопряжения колоны с продольными и поперечными фермами. 31
52._ II очередь строительства. Состояние готовности: металлических конструкций перекрытия. Общий вид. 32
53._ То же. Фрагмент. 32
54._ То же. Узел сочленения колон, ферм и горизонтальных раскосов. 33
55._ То же. Фрагмент. 33
56._ II очередь строительства. Состояние готовности: столбчатый фундамент под фахверковую колону. 34
57._ I очередь строительства. Вид в осях 7-6. Состояние готовности: металлические конструкций каркаса, наружные стены, антресоли, основание под полы. 35
58._ То же. Вид в осях 6-5. 35
59._ То же. Административно-бытовая вставка. Вид в осях 5-3. 36
60._ То же. Вид в осях 3-1. 36

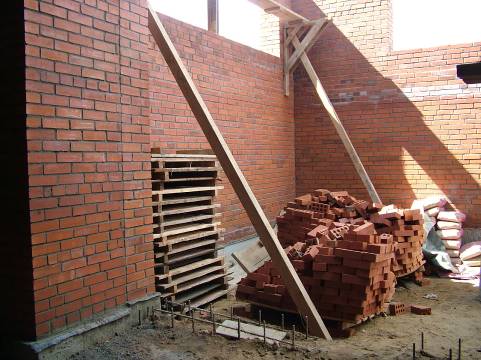

61._ I очередь строительства. Пристройка для зарядки аккумуляторов погрузочной техники. Устройство наружных стен из кирпича. 37
62._ То же. Фрагмент. 37

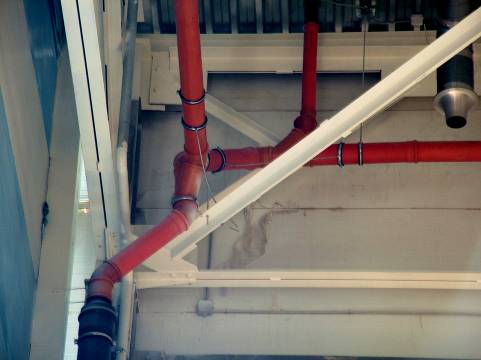

63._ I очередь строительства. Узел сопряжения горизонтальных участков с вертикальным стояком ливнестока. 38

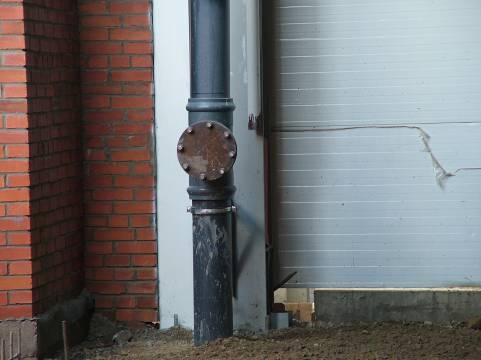

64._ То же. Стояк ливнестока. 38
65._ I очередь строительства. Вид на конструкции механизированных ворот. 39

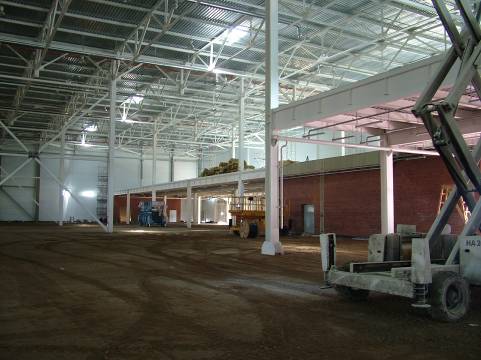

66._ I очередь строительства. Состояние готовности: металлические конструкций каркаса, наружные стены, антресоли, основание под полы. Вид в осях 2-1. 40
67._ То же. Вид в осях 3-7. 40
68._ I очередь строительства. Напыление огнезащитных составов на металлические конструкции каркаса. 41

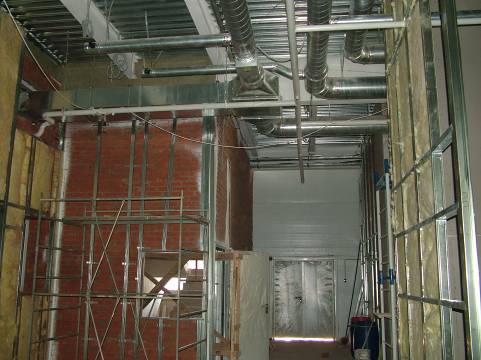

69._ I очередь строительства. Административно бытовые помещения. Состояние готовности: перекрытия, перегородки, принудительная вентиляция, трубопроводы системы пожаротушения. 41
[1] На переднем плане временная грунтовая дорога.
