Методические указания к лабораторной работе «Разработка корпусных деталей сложных форм в среде Pro Engineer»

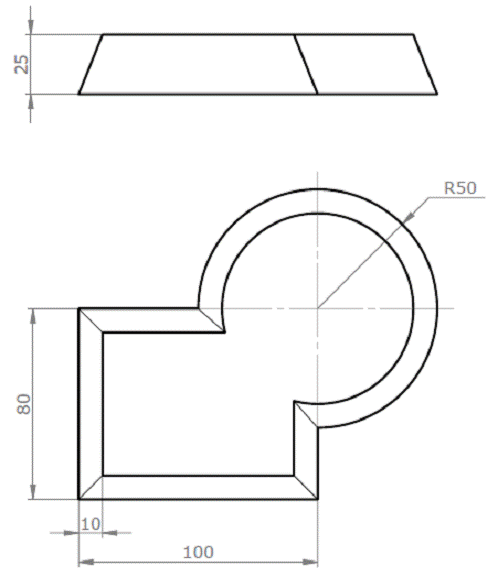

Исходные данные для построения модели детали сложной геометрической формы

Построение модели сложной формы.

1. Cоздание модели с использованием шаблона, предложенного по умолчанию.

Запускаем Pro/ENGINEER двойным нажатием на иконку на рабочем столе.

1.1. Задайте рабочую папку. Нажимаем Файл > Задать рабочую папку откроется окно где мы выбираем нужную папку, где будут храниться все модели нашего задания, например c:\users\student\*.

1.2. Создайте новую модель с использованием шаблона, предложенного по умолчанию.

    Нажмите Файл > Новый > Деталь, или на главной панели
    инструментов нажмите иконку Новый >Деталь.

·  Название модели задайте DET, затем нажмите ОК.

·  Оставьте без изменения выбранный шаблон и щелкните OK.

·  Новый файл с названием DET будет создан.

1.3. Если опорные плоскости и система координат в детали не показаны, на главной панели инструментов включите их отображение с помощью

иконок, соответственно Базовые плоскости вкл/выкл и Вкл/выкл системы координат.

НЕ нашли? Не то? Что вы ищете?

1.4. Выберите каждый объект в дереве конструирования для подсветки его в рабочем окне.

Рисунок 1: Плоскости в окне моделирования.

1.5. Настройте систему измерения.

•  В главном меню нажмите Править > Настройка > Единицы. В диалоговом окне Менеджер единиц измерения (рис. 2) обратите внимание на активную систему единиц измерения, если она отличается от стандарта ГОСТа то выберете миллиметр Килограмм Сек и нажмите Задать, в появившемся окне выбираем интерпретировать 1 мм = 1” и нажимаем ОК.

•  В окне Менеджер единиц измерения нажмите Close (Закрыть).

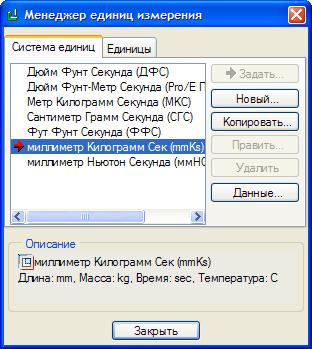

Рисунок 2: Окно выбора активной системы единиц измерения.

1.6. На главной панели инструментов нажмите Сохранить > ENTER.

2. Построение эскиза.

Следующим действием мы создадим эскиз детали см. Рис. 3.

2.1.  На панели инструментов нажмите иконку Рисование. В качестве эскизной плоскости укажите опорную плоскость TOP (в дереве конструирования или непосредственно на модели). В диалоговом окне Эскиз нажмите Эскиз. После чего, Вы должны войти в режим эскизирования.

2.2.  В качестве привязок, если появилось окно Привязки, выберите систему координат PRT_CSYS_DEF. В диалоговом окне привязки нажмите ОК.

2.3. На панели инструментов эскиза выберите иконку Окружность. Постройте окружность произвольного радиуса с центром в точке начала координат, дважды нажмите на колесико мыши, выберите появившийся размер двойным нажатием и введите значение 100 мм, нажмите Enter.

Выберите иконку Создать прямоугольник, постройте прямоугольник как показано на рисунке 3 (100Х80) с началом в центре окружности.

Выберите иконку Обрезка, обрежьте лишние линии как показано на рисунке 3.

Для завершения создания эскиза на панели эскиза

нажмите иконку Продолжить с текущим сечением. Готовый эскиз показан на рисунке 3.

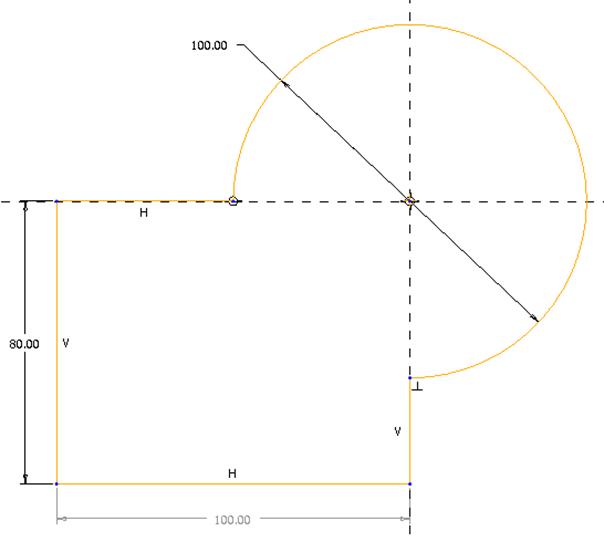

Рисунок 3: Эскиз детали.

2.4. Постройте дополнительную базовую плоскость, удаленную от опорной плоскости TOP на высоту детали. Выборите иконку выберите TOP в качестве привязки и введите значение расстояния. (Рис. 4)

Рисунок 4: Задание смещения.

2.5. На панели инструментов нажмите иконку Рисование. В качестве эскизной плоскости укажите опорную плоскость TOP (в дереве конструирования или непосредственно на модели). В диалоговом окне Эскиз нажмите Эскиз. После чего, Вы должны войти в режим эскизирования.

2.6. В качестве привязок, если появилось окно Привязки, выберите систему координат PRT_CSYS_DEF. В диалоговом окне привязки нажмите ОК.

2.7. На панели инструментов эскиза выберите иконку Смещение, в окне Тип выбираем Контур. В поле эскиза выбираем уже созданную геометрию, вводим величину смещения с отрицательным знаком, так как смещение происходит с уменьшением размеров. (Рис. 5)

Рисунок 5: Окно ввода параметров.

Для завершения создания эскиза на панели эскиза

нажмите иконку Продолжить с текущим сечением. Готовый эскиз показан на рисунке 6.

Рисунок 6: Готовый эскиз.

3. Создание поверхности, формирующей геометрию сложной детали.

3.1. На главной панели инструментов нажмите иконку Список сохраненных видов и в выпадающем списке выберите Standard Orientation.

3.2.  На панели создания конструктивных элементов нажмите иконку Сопряжение границ. Далее в окне программы выберите с нажатой клавишей Ctrl созданный эскиз «ЭСКИЗ 1» и «ЭСКИЗ 2». Система автоматически создаст поверхность с параметрами по умолчанию. В диалоговой панели переходим на вкладку Управляющие точки и выбираем параметр Участок-Участок. Смотри рисунок 7.

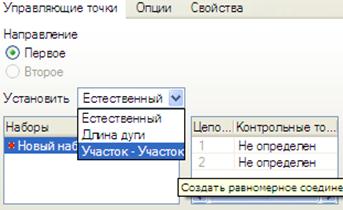

Рисунок 7: Диалоговая панель инструментов.

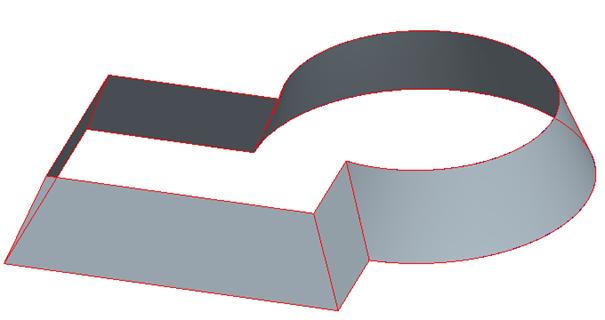

Рисунок 8: Образующая поверхность детали.

3.3. Для завершения создания элемента на диалоговой панели нажмите иконку Принять и сохранить.

Полученная модель показана на рисунке 8.
