МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ЛАБОРАТОРНОЙ РАБОТЕ «РАЗРАБОТКА КОРПУСНЫХ ДЕТАЛЕЙ В СРЕДЕ PRO ENGINEER»

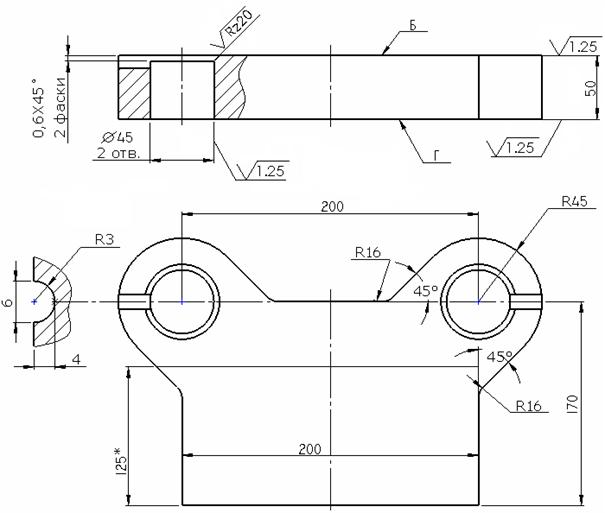

Исходные данные для построения модели верхней плиты блока штампа ГОСТ

Построение модели верхней плиты.

1. Cоздание модели с использованием шаблона, предложенного по умолчанию.

Запускаем Pro/ENGINEER двойным нажатием на иконку на рабочем столе.

1.1. Задайте рабочую папку. Нажимаем Файл > Задать рабочую папку откроется окно где мы выбираем нужную папку, где будут храниться все модели нашего задания, например c:\users\student\*.

1.2. Создайте новую модель с использованием шаблона, предложенного по умолчанию.

    Нажмите Файл > Новый > Деталь, или на главной панели
    инструментов нажмите иконку Новый >Деталь.

·  Название модели задайте PLITA_V, затем нажмите ОК.

·  Оставьте без изменения выбранный шаблон и щелкните OK.

·  Новый файл с названием PLITA_V будет создан.

1.3. Если опорные плоскости и система координат в детали не показаны, на главной панели инструментов включите их отображение с помощью

иконок, соответственно Базовые плоскости вкл/выкл и Вкл/выкл системы координат.

НЕ нашли? Не то? Что вы ищете?

1.4. Выберите каждый объект в дереве конструирования для подсветки его в рабочем окне.

Рисунок 1: Плоскости в окне моделирования.

1.5. Настройте систему измерения.

•  В главном меню нажмите Править > Настройка > Единицы. В диалоговом окне Менеджер единиц измерения (рис. 2) обратите внимание на активную систему единиц измерения, если она отличается от стандарта ГОСТа то выберете миллиметр Килограмм Сек и нажмите Задать, в появившемся окне выбираем интерпретировать 1 мм = 1” и нажимаем ОК.

•  В окне Менеджер единиц измерения нажмите Close (Закрыть).

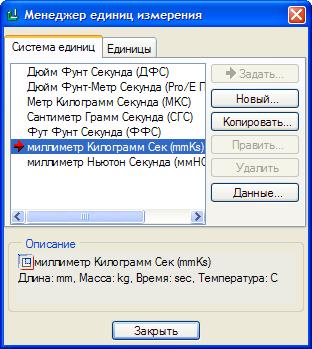

Рисунок 2: Окно выбора активной системы единиц измерения.

1.6. На главной панели инструментов нажмите Сохранить > ENTER.

2. Построение эскиза.

Следующим действием мы создадим эскиз для верхней плиты см. Рис. 3.

2.1.  На панели инструментов нажмите иконку Рисование. В качестве эскизной плоскости укажите опорную плоскость TOP (в дереве конструирования или непосредственно на модели). В диалоговом окне Эскиз нажмите Эскиз. После чего, Вы должны войти в режим эскизирования.

2.2.  В качестве привязок, если появилось окно Привязки, выберите систему координат PRT_CSYS_DEF. В диалоговом окне привязки нажмите ОК.

2.3. На панели инструментов эскиза выберите иконку Окружность. Постройте окружность произвольного радиуса с центром в точке начала координат, дважды нажмите на колесико мыши, выберите появившийся размер двойным нажатием и введите значение 90 мм, нажмите Enter.

Выберите иконку Создать прямоугольник, постройте прямоугольник как показано на рисунке 3 (200Х170) с началом в центре окружности, нарисуйте вторую окружность с центром в вершине прямоугольника.

Выберите иконку Создать линию, постройте четыре касательные к окружностям под углом 45°.

Выберите иконку Обрезка, обрежьте лишние линии как показано на рисунке 3.

Для завершения создания эскиза на панели эскиза

нажмите иконку Продолжить с текущим сечением. Готовый эскиз показан на рисунке 3.

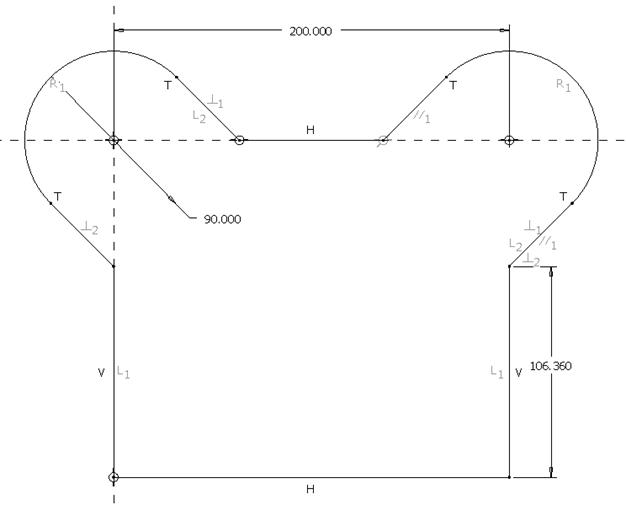

Рисунок 3: Эскиз верхней плиты.

3. Создание твердого тела, формирующего верхнюю плиту.

3.1. На главной панели инструментов нажмите иконку Список сохраненных видов и в выпадающем списке выберите Standard Orientation.

3.2.  На панели создания конструктивных элементов нажмите иконку Выдавливание. Далее в дереве конструирования выберите созданный эскиз «ЭСКИЗ 1». Система автоматически выдавит эскиз с параметрами по умолчанию. В диалоговой панели вводим параметр вытягивания Н=50мм. Смотри рисунок 4.

Рисунок 4: Диалоговая панель инструментов.

Рисунок 5: Твердотельная модель плиты.

3.3. Для завершения создания элемента на диалоговой панели нажмите иконку Принять и сохранить.

Полученная модель показана на рисунке 5.

4. Создание скруглений, отверстий и фасок в детали PLITA_V. PRT.

4.1. Выберите иконку Создать скругление, выберите кромки как показано на рисунке 6 удерживая клавишу Ctrl и введите значение радиус R1= 16мм.

Рисунок 6: Скругления.

4.2. Создайте оси А1 и А2. Выберите иконку Базовая ось, выберите кромки как показано на рисунке 7 и нажмите ОК. Повтори данную операцию для второй окружности.

Рисунок 7: Базовая ось.

4.3. Выберите иконку Отверстие, включите отображение осей, выберите ось А1 как показано на рисунке 8. Зажмите Ctrl и выберите поверхность модели как показано на рисунке. В диалоговой панели инструментов введите 45 мм и тип отверстия сквозное, как показано на рисунке 9.

4.4. Для завершения создания элемента на диалоговой панели нажмите иконку Принять и сохранить.

Повторите данные действия для построения второго отверстия (ось А2).

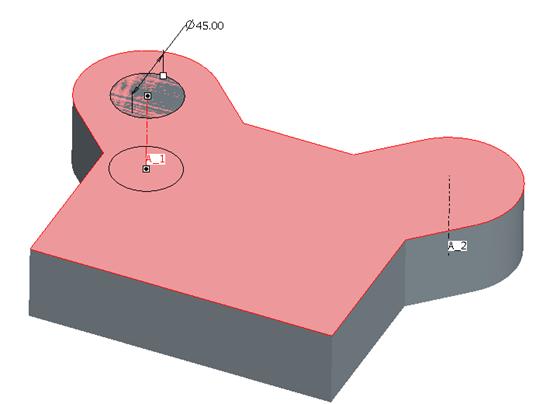

Рисунок 8: Создание отверстий.

Рисунок 9: Диалоговая панель отверстий.

4.4. Создание фасок. Выберите иконку Создать фаску, выберите кромки как показано на рисунке 10, удерживая клавишу Ctrl. Введите значение угла и величины в диалоговой панели инструментов, как показано на рисунке 11.

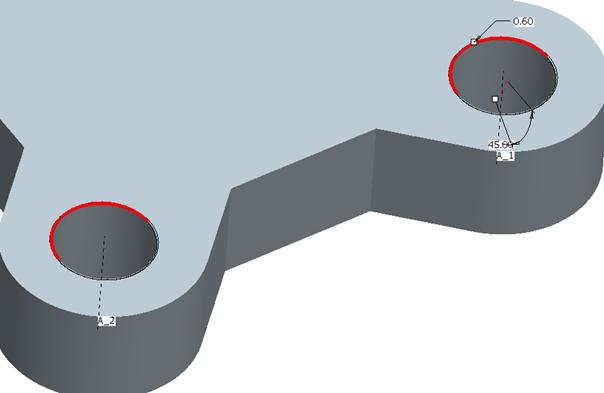

Рисунок 10: Создание фасок.

Рисунок 11: Диалоговая панель создания фасок.

4.5. Для завершения создания фичера на диалоговой панели нажмите иконку Принять и сохранить.

5. Построение паза.

Следующим действием мы создадим эскиз для бокового паза.

5.1. Создайте дополнительную плоскость, как показано на рисунке 12.

•  На панели инструментов создания элементов нажмите иконку Базовая плоскость.

•  Выберите опорную плоскость RIGHT и введите значение перемещения 100 в открывшемся диалоговом окне. (DTM1)

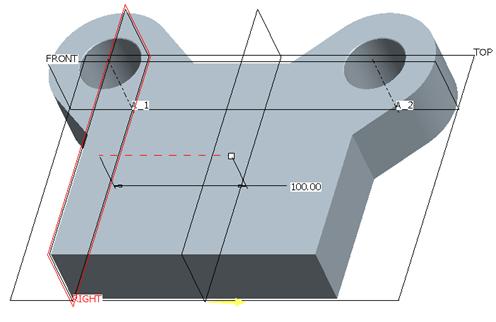

Рисунок 12: Опорные плоскости.

5.2. На главной панели нажмите иконку Рисование. В качестве эскизной плоскости укажите опорную плоскость RIGHT (в дереве конструирования или непосредственно на модели). В диалоговом окне Эскиз нажмите Эскиз. После чего, Вы должны войти в режим создания эскиза.

5.3. В качестве эскизной базы выберите систему координат PRT_CSYS_DEF. В диалоговом окне Привязки нажмите ОК.

5.4. Для отключения отображения опорных плоскостей на главной панели отожмите иконку Базовые плоскости вкл/выкл.

5.5. Выберите иконку Создать прямоугольник, нарисуйте прямоугольник как показано на рисунке 13а, и впишите окружность в прямоугольник (рис. 13б).

Выберите иконку Обрезка, обрежьте лишние линии как показано на рисунке 13в. Обрезаемые линии подсвечены красным.

Для завершения создания эскиза на панели эскиза

нажмите иконку Продолжить с текущим сечением.

Рисунок 13 а: Создание прямоугольника. Рисунок 13 б: Вписанная окружность.

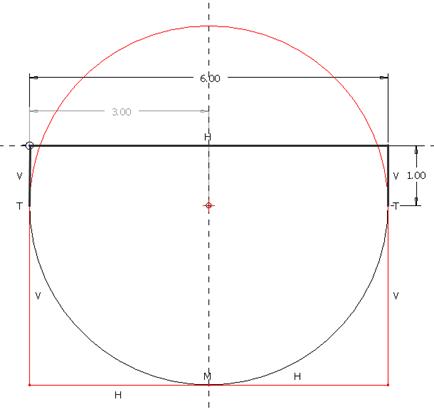

Рисунок 13 в: Обрезка.

5.6. На панели инструментов нажмите иконку Вытянуть. Далее в дереве конструирования выберите созданный эскиз «ЭСКИЗ 2». Система покажет предварительный просмотр создаваемого тела. В диалоговой панели инструментов вводим расстояние 60мм. В свойствах выбираем с удалением материала .

Рисунок 14: Создание выреза.

5.7.  Для завершения создания элемента на диалоговой панели нажмите иконку Принять и сохранить.

6. Зеркальное отображение выреза.

6.1. Выберите иконку Зеркальное отражение, выберите вырез как показано на рисунке 15 и плоскость DTM1.

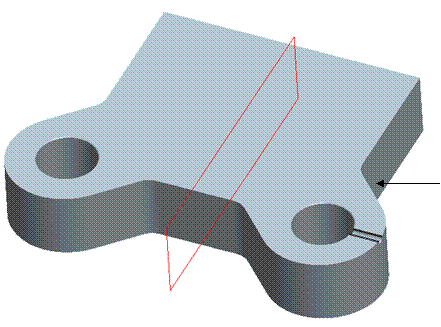

Рисунок 15: Зеркальное отображение.

6.2. Для завершения построения на диалоговой панели нажмите иконку Принять и сохранить.

Рисунок 16: Готовая деталь.

6.3. На главной панели инструментов нажмите Сохранить > ENTER.
