Технические данные (стр. 6 )

Холодопроизводительность Q указана в Ваттах (1,163 Вт = 1 кКал/час).

Рекомендуемый максимальный объем камеры V указан в куб. метрах.

VTK ТЕХНИЧЕСКИЕ ДАННЫЕ 18C...25C

18C...25C	VTK 100	VTK 120	VTK 170	VTK 201	VTK 202	VTK 203	VTK 300	VTK 400	VTK 500	VTK 501	VTK 750	VTK 1000
номер формы	1	1	1	2	2	2	3	3	4	4	5	5
масса нетто, кг	58	65	65	84	86	86	117	118	174	176	242	247
масса брутто, кг	89	96	96	125	127	127	170	171	276	278	372	377
упаковка, см	57	93	93	87	93	93	8411	5103	12313	6115	12318	3115
напряжение	220/1/50	220/1/50	220/1/50	220/1/50	380/3/50	380/3/50	380/3/50	380/3/50	380/3/50	380/3/50	380/3/50	380/3/50
макс. энергопотр. квт	0,87	0,99	1,4	1,49	1,93	2,61	2,18	3,63	4,21	5,51	8,07	9,87
хладагент R-404a, кг	0,6	0,6	0,55	0,85	1,0	1,0	1,6	1,6	1,7	1,85	3,0	2,75
компрессор
фирма	Aspera	Aspera	Aspera	Aspera	Maneurop	Maneurop	Unite Her	Maneurop	Maneurop	Maneurop	Maneurop	Maneurop
модель	T2178GK	J2192GK	J2212GK	J2212GK	LTE22JE4	LTE28JH4	TFH2511Z	LTE40HL	LTE44HM	LTE50HP	LTE88HU	LTE100HW
тип	гермет	гермет	гермет	гермет	гермет	гермет	гермет	гермет	гермет	гермет	гермет	гермет
мощность, ЛС	1,0	1,2	1,7	2	2	2	3	4	5	5	7,5	10
конденсатор
шаг ребер, мм	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2
поверхность, м2	4,9	4,9	4,9	8,9	8,9	8,9	15	15	26,4	26,4	34,2	34,2
вентиляторы	1	1	1	2	2	2	1	1	2	2	3	3
мощность, Вт	73	73	73	73	73	73	67	67	67	67	67	67
диаметр, мм	254	254	254	254	254	254	300	300	300	300	300	300
производит., м3/ч	1100	1100	1100	2160	2160	2160	1600	1600	3140	3140	4710	4710
воздухоохладитель
тип оттайки	газом	газом	газом	газом	газом	газом	газом	газом	газом	газом	газом	газом
шаг ребер, мм	4,2	4,2	4,2	4,2	4,2	4,2	4,2	4,2	4,2	4,2	4,2	4,2
поверхность, м2	3,9	3,9	3,9	7,8	7,8	7,8	12,6	12,6	23,9	23,9	35,3	35,3
T, C	6,5	6,9	7,8	5,3	6,7	8,3	6,0	6,4	3,9	4,2	4,2	4,8
вентиляторы	1	1	1	2	2	2	1	1	2	2	3	3
мощность, Вт	31	31	31	31	31	31	90	90	90	90	90	90
диаметр, мм	200	200	200	200	200	200	315	315	315	315	315	315
производит., м3/ч	535	535	535	1070	1070	1070	1830	1830	3600	3600	5400	5400
длина струи, м	5	5	5	5	5	5	8	8	8	8	8	8
электро кабели
внешний силовой	3 1,5	3 1,5	3 2,5	3 2,5	5 1,5	5 1,5	5 2,5	5 2,5	5 4,0	5 4,0	5 6,0	5 10,0
освещение камеры	3 1,0	3 1,0	3 1,0	3 1,0	3 1,0	3 1,0	3 1,0	3 1,0	3 1,0	3 1,0	3 1,0	3 1,0
микроконтакт двери	2 1,0	2 1,0	2 1,0	2 1,0	2 1,0	2 1,0	2 1,0	2 1,0	2 1,0	2 1,0	2 1,0	2 1,0
обогрев двери	3 1,0	3 1,0	3 1,0	3 1,0	3 1,0	3 1,0	3 1,0	3 1,0	3 1,0	3 1,0	3 1,0	3 1,0
Таблица выбора
Т камеры	Т внешняя	Q Вт	V м3	Q Вт	V м3	Q Вт	V м3	Q Вт	V м3	Q Вт	V м3	Q Вт	V м3	Q Вт	V м3	Q Вт	V м3	Q Вт	V м3	Q Вт	V м3	Q Вт	V м3	Q Вт	V м3
	20C	835	8,0	1005	9,9	1275	13,9	1400	16,4	1870	23,1	2650	35,3	2835	37,7	3560	62,6	4575	92,0	5840	114	8825	207	10155	262
18C	32C	590	4,2	710	5,8	905	7,9	1015	10,0	1365	13,7	1990	21,4	2215	23,9	2635	36,4	3320	55,8	4235	70,4	6700	122	8115	164
	43C	430	2,7	515	4,0	655	5,8	755	7,1	920	9,1	1500	16,0	1615	17,2	2055	28,8	2330	36,7	3115	53,0	4925	88,8	6205	118
	20C	680	6,2	815	7,9	1035	11,3	1110	11,7	1540	17,7	2180	26,8	2400	29,5	3000	50,0	3925	70,5	5005	91,1	7440	152	8360	198
22C	32C	460	2,8	555	3,9	705	5,2	800	7,0	1090	9,8	1590	15,6	1785	17,4	2080	27,2	2695	40,4	3440	51,5	5445	91,3	6535	120
	43C	325	1,6	390	2,6	495	3,7	575	4,8	700	6,3	1175	11,1	1265	12,1	1605	20,5	1820	25,9	2450	37,0	3875	63,9	4880	84,3
	20C	585	4,7	700	6,3	890	7,0	1000	10,4	1340	14,9	1890	21,4	2085	23,7	2595	41,1	3460	59,7	4415	77,8	6550	127	7545	164
25C	32C	385	2,1	460	2,8	585	3,2	675	5,4	920	7,9	1350	12,3	1525	14,0	1745	21,6	2320	34,2	2960	42,9	4690	74,8	5585	97,8
	43C	265	1,3	315	1,8	400	2,0	475	3,4	565	4,6	980	8,6	1055	9,3	1340	16,5	1520	19,7	2050	28,9	3245	48,4	4085	69,0

Оттайка батареи воздухоохладителя производится горячим хладагентом от компрессора.

Холодопроизводительность Q указана в Ваттах (1,163 Вт = 1 кКал/час).

Рекомендуемый максимальный объем камеры V указан в куб. метрах.

РАЗМЕРЫ и МОНТАЖ серии VT

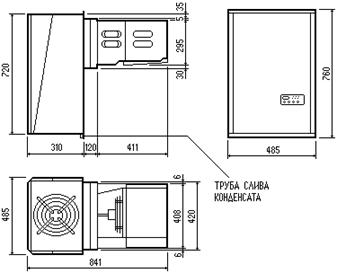

Форма 1

_________________________________________________________________________________________________________________________________________________________________________________________________

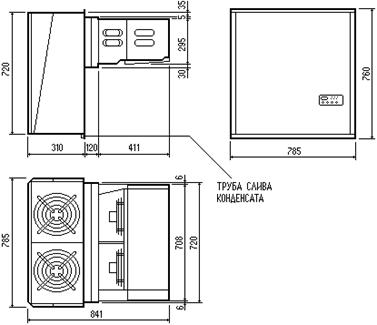

Форма 2

_________________________________________________________________________________________________________________________________________________________________________________________________

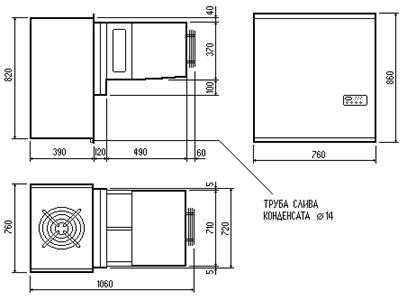

Форма 3

_________________________________________________________________________________________________________________________________________________________________________________________________

РАЗМЕРЫ и МОНТАЖ серии VT

Форма 4

_________________________________________________________________________________________________________________________________________________________________________________________________

Форма 5

_________________________________________________________________________________________________________________________________________________________________________________________________
