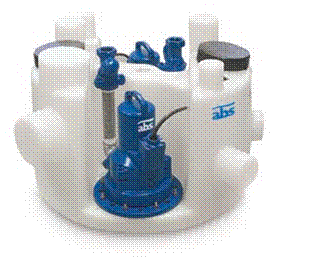

ABS напорная станция Piranhamat 1002

Напорная станция с защитой от перелива и резервуаром двухнасосной установки предназначена для автоматического перекачивания сточных вод, скапливающихся ниже уровня обратного подпора, и отведения их в канализацию в соответс- твии со стандартом EN 12050-1. Используется для надежного и экономичного отведения сточных вод под давлением по напорным трубопроводам небольшого диаметра. Подходит для установки в любых зданиях.

Особенности

* Станция готова к подключению; прочный компактный бак подходит для установки в многосемейных домах и неболь - ших промышленных объектах.

* Легкая перевозка и установка. Благодаря компактным раз - мерам насосная станция проходит в стандартный дверной проем.

* Станция комплектуется погружными насосами с режущим механизмом ABS Piranha, что позволяет использовать ее

для эффективного отвода сточных вод с содержанием фека-

лий в трубопроводы с диаметрами от 1¼” (DN 32).

* Пять горизонтально расположенных (1 x DN 150, 4 x DN 100)

и шесть вертикально расположенных (1 x DN 150, 2 x DN

100, 1 x DN 70, 1 x DN 50, 1 x DN 40) входных патрубков. DN

40 подходит для подключения ручного мембранного насоса.

* Макс. напор – 30 м. Оптимально применение – в установках с минимальным напором 8 м.

* Чугунный напорный патрубок с резьбовым фланцем G 1¼”.

* Режущая система, состоящая из спиральной опорной плиты со стационарным режущим кольцом с острыми краями

и измельчающего ротора, расположенного под рабочим колесом, разжижает сточные воды и обеспечивает надежное перекачивание без засоров и пробок.

* Уплотнение вала между двигателем и насосной частью реа - лизовано посредством одинарного торцевого уплотнения из износостойкого карбида кремния, не зависящего от направ - ления вращения и устойчивого к тепловым воздействиям и сухому ходу. Уплотнение со стороны двигателя обеспечи- вается специальной уплотнительной манжетой с масляной смазкой.

* Вал двигателя установлен на не требующих обслуживания шариковых подшипниках с долговечной смазкой.

* Максимальная допустимая температура среды 40 ° C, или до 60 ° C в течение не более 5 минут.

Установка

При проектировании системы водоотведения крайне важно учитывать уровень обратного подпора. Там, где место слива оказывается ниже уровня обратного подпора, необходима защита от обратного тока в соответствии со стандартом EN

12056. Для осушения самого помещения необходим грязевой отстойник.

Type tested

and monitored

Материалы

Детали Вид материала Бак Полиэтилен (PE) Корпус двигателя Чугун EN-GJL-250

Роторный вал Нерж. сталь 1.4021 (AISI 420) Спиральный кожух Чугун EN-GJL-250

Рабочее колесо Чугун EN-GJL-250

Плита основания Чугун EN-GJL-250

Крепеж Нерж. сталь 1.4401 (AISI 316)

Резервуар

Коррозийно-устойчивый синтетический корпус, удерживаю - щий газы и неприятные запахи, изготовлен в соответствии с нормами EN 12050-1. Поставляется в стандартной комплекта- ции с насосами, обратными клапанами и пультом управления с автоматическим контролем уровня жидкости и сигнализаци - ей.

Емкость: 130 литров

Двигатель

Герметизированный короткозамкнутый 2-полюсный асинх - ронный двигатель с двойным уплотнением вала и масляной камерой. Непрерывный электронный контроль температуры статора и перегрузок.

Класс изоляции: F (155 C) Класс защиты: IP 68

Кривые производительности

3

2 1

10

1. Уровень обратного подпора.

2. Петля обратного подпора с основанием выше уровня обратного подпора

3. Внешняя вытяжная труба

Пространство для установки канализационных насосных станций должно быть доста -

точно большим для того, чтобы размеры рабочего пространства достигали по крайней мере 60 см по ширине или высоте от функционирующих или обслуживающих деталей.

Для отвода воды из самого прострства для насосных станций необходим резервуар для насоса.

H = общий напор; Q = подача

Кривые характеристик построены в соответствии ISO 9906 (кривые для 60 Гц - по запросу)

Технические характеристики

Piranhamat 1002 D

Мощность* (кВт) P1 = 2,3 P2 = 1,7

Частота вращения (об/мин) 2900

Номин. напряжение (В) 400 3~ Номин. ток (A) 4,0

Тип кабеля (H07RN8-F) 4G1,5

Длина кабеля** (м) 4,0

Вес*** (кг) 98

* P1 = мощность от сети; P2 = мощность на валу

** Пульт управления поставляется с кабелем 1,5 м и штепсельной вилкой

*** Добавочный вес ручного мембранного насоса составляет 13 кг

Габариты бака (в мм)

7 8

1

Соединит. патрубки Диам. вход. патрубков

1. Входное отверстие DN 100

2. Входное отверстие DN 100

3. Входное отверстие DN 100

4. Входное отверстие DN 100

5. Входное отверстие DN 150

6. Входное /вент. отверстие DN

100

7. Входное /вент. отверстие DN

100

8. Входное отверстие DN 50

9. Входное отверстие DN 150

10. Входное отверстие /под - ключение ручного мембранного насоса DN 40

11. Входное /вент. отверстие DN

70

12. Напорный трубопровод DN 32 с шаровым клапаном

13. Напорный трубопровод DN 32 с шаровым клапаном

Аксессуары

Описание Размер № детали

Ручной мембранный насос

для отдельного крепления на стену; со встроенным обратным клапаном

Комплект деталей для крепления на стену

для ручного мембранного насоса

Запорный клапан (латунь)

с внутр. резьбой

G 1½”

G 1¼”
