Трансформаторы импульсные ТИИ 5

Импульсные трансформаторы ТИИ 5 открытого исполнения предназначены для работы в схемах управления газоразрядной индикаторной панелью (ГИП) для отображения алфавитно-цифровой и графической информации, а также в другой микроэлектронной аппаратуре, например в качестве элементов развязки, с рабочим напряжением между обмотками трансформатора до 250 В, максимальным входным напряжением до 24 В и произведением длительности импульса на входное импульсное напряжение 12.5 мкс × В (ТИИ 5-1), 25 мкс × В (ТИИ 5-3) и 50 мкс × В (ТИИ 5-2).

Общие сведения

● Коэффициент трансформации 1.0 ± 10%.

● Электрическая прочность изоляции: испытательное напряжение постоянного тока 1000 В

● Сопротивление изоляции между обмотками не менее 1000 Мом (напряжение 100 В).

● Ток намагничивания - не более 50 мА.

● Диапазон рабочих температур от минус 60 ºС до 85 ºС.

● Габариты: Диаметр ТИИ 5-1, ТИИ 5-2 – не более 8.6 мм.; ТИИ 5-3 – не более 5 мм. Высота ТИИ 5-1, ТИИ 5-2, ТИИ 5-3 не более 4 мм.

● Масса: ТИИ 5-1, ТИИ 5-2 – не более 1.0 г.; ТИИ 5-3 – не более 0.5 г.

Детальную информацию высылаем по запросу. См. раздел Контакты.

Трансформаторы импульсные малогабаритные ТИИ6

Трансформаторы импульсные малогабаритные типа ТИИ6 открытого исполнения с выводами проводом обмоток с рабочим напряжением до 24В и произведением длительности импульса на входное импульсное напряжение 0.1 мкс × В (ТИИ 6) и 6.3 мкс × В (ТИИ 6М) предназначены для работы в герметизированных конструкциях систем связи.

Общие сведения

● Коэффициент трансформации:

ТИИ 6 – 1.0 ± 10% (двухобмоточные)

ТИИ 6М – 1.0; 1.0 ± 10% (трехобмоточные)

● Электрическая прочность изоляции: испытательное напряжение постоянного тока 150 В.

● Сопротивление изоляции между обмотками – не менее 500 Мом (напряжение 100 В)

● Ток намагничивания – не более 10 мА

● Диапазон рабочих температур от минус 60 ºС до 100 ºС

● Габариты ТИИ 6М: диаметр не более 4 мм, высота не более 2.1 мм

ТИИ 6: диаметр не более 3.7 мм, высота не более 1.5 мм

● Вес не более 0.1 г.

Детальную информацию высылаем по запросу. См. раздел Контакты.

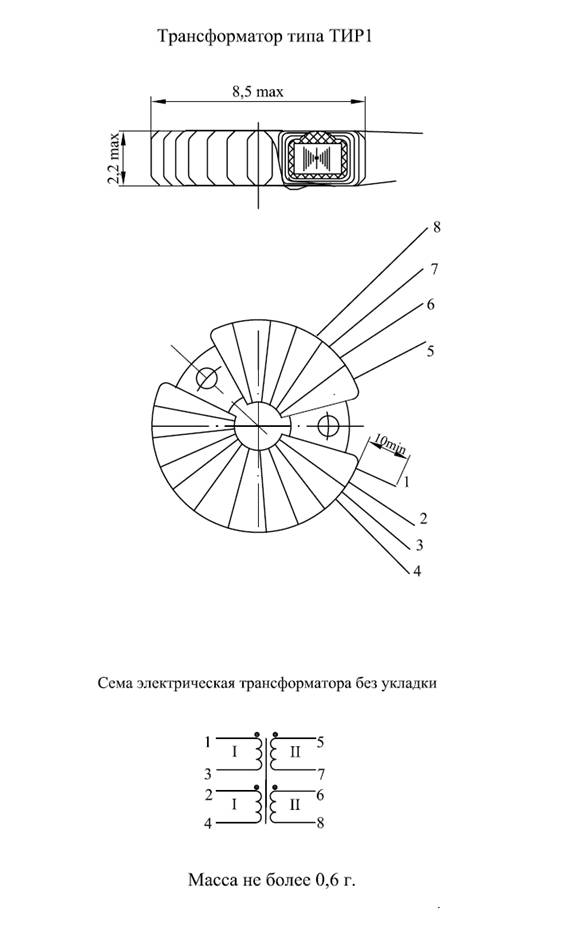

Трансформаторы импульсные ТИР1

Трансформаторы импульсные типа ТИР 1 открытого исполнения с выводами проводом обмоток с повышенным сопротивлением изоляции предназначены для работы в герметизированных устройствах гальванической развязки мультиплексного канала информационного обмена.

Общие сведения

● Коэффициент трансформации 0.167; 0.167 ± 10%.

● Электрическая прочность изоляции: испытательное напряжение постоянного тока:

- между первичной и каждой из вторичных обмоток 500 В.

- между вторичными обмотками 150 В.

● Сопротивление изоляции (напряжение 100 В):

- между первичной и каждой из вторичных обмоток – не менее 1000 Мом.

- между вторичными обмотками – не менее 500 Мом.

● Индуктивность первичной обмотки – не менее 20 мГн.

● Диапазон рабочих температур от минус 60 ºС до 100 ºС.

● Масса не более 0.6 г.

Детальную информацию высылаем по запросу. См. раздел Контакты.

* Первичная обмотка трансформатора состоит из двух последовательно включенных обмоток I, II.

Блоки трансформаторов импульсных типа БТИ1 – БТИ5

Блоки трансформаторов импульсных типа БТИ1 – БТИ5 предназначены для применения в микроэлектронной аппаратуре с рабочим напряжением до 10 В и произведением длительности импульса на входное напряжение от 1.0 до 50.0 мкс × В.

Общие сведения

● Коэффициент трансформации от 1.0 до 50.0 мкс × В.

● Электрическая прочность изоляции: испытательное напряжение постоянного тока 100 В.

● Сопротивление изоляции между обмотками – не менее 100 Мом.

● Ток намагничивания – не более 10 мА.

● Диапазон рабочих температур от минус 60 ºС до 85 ºС.

Детальную информацию высылаем по запросу. См. раздел Контакты

Типоразмер блока	Размеры без выводов, мм; (Вес, г.)	Вид выводов, размер с выводами, мах, мм.	Количество трансформаторов в блоке	Количество обмоток трансформаторов	Коэффициент трансформации	Произведение τи×uвх, мкс×В

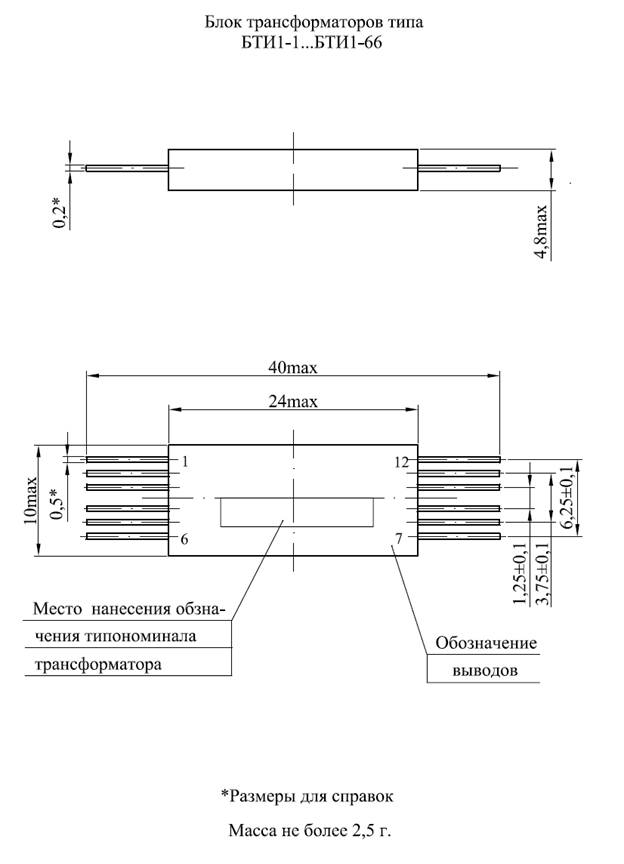

БТИ1	24×10×4.8 (2.5)	Планарные, 40	2	2 или 3	От 1.0 до 0.33	От 1.0 до 50.0
БТИ2	24×10×4.2 (2.0)	Планарные, 26.5	4	2 или 3	От 1.0 до 0.33	От 1.0 до 5.0

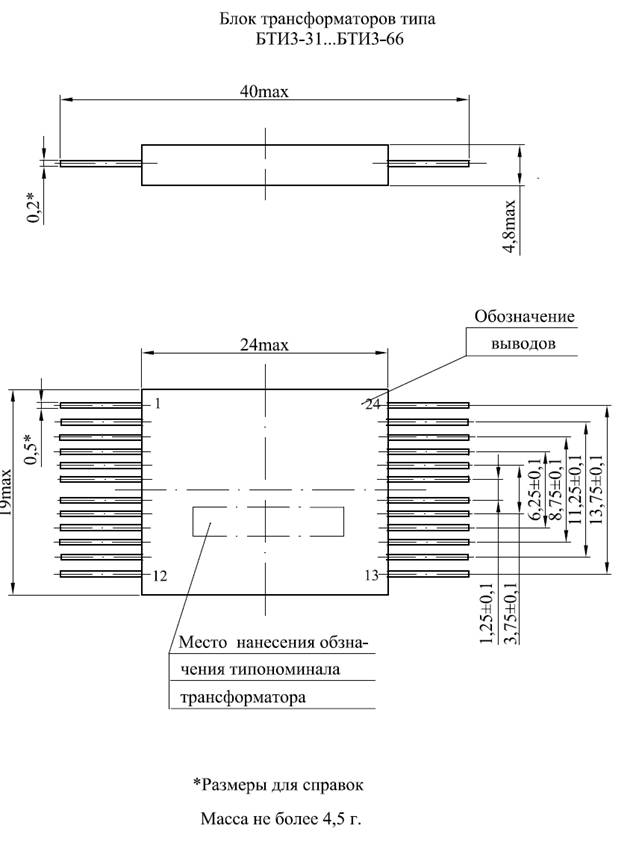

БТИ3	24×19×4.8 (4.5)	Планарные, 40	4	2 или 3	От 1.0 до 0.33	От 7.5 до 50.0

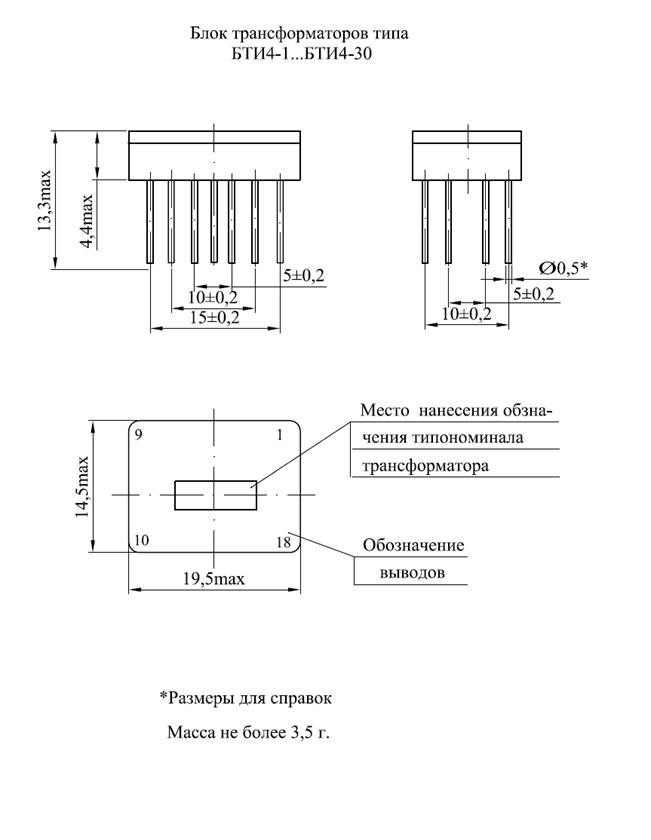

БТИ4	19.5×14.5×4.4 (3.5)	Штырьковые, 13.3	4 или 3	2 или 3	От 1.0 до 0.33	От 1.0 до 7.5

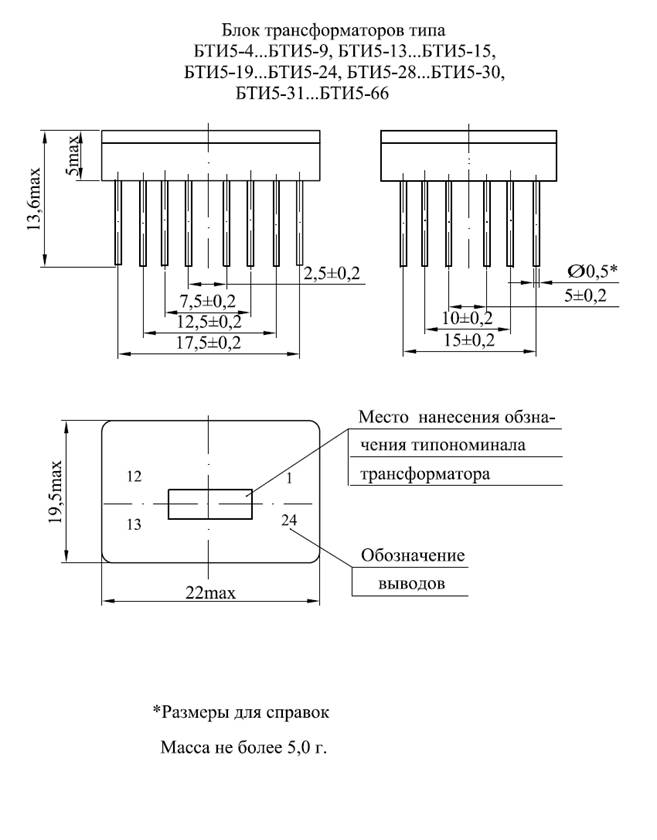

БТИ5	22×19.5×5 (5.0)	Штырьковые, 13.6	4	2 или 3	От 1.0 до 0.33	От 1.0 до 50.0

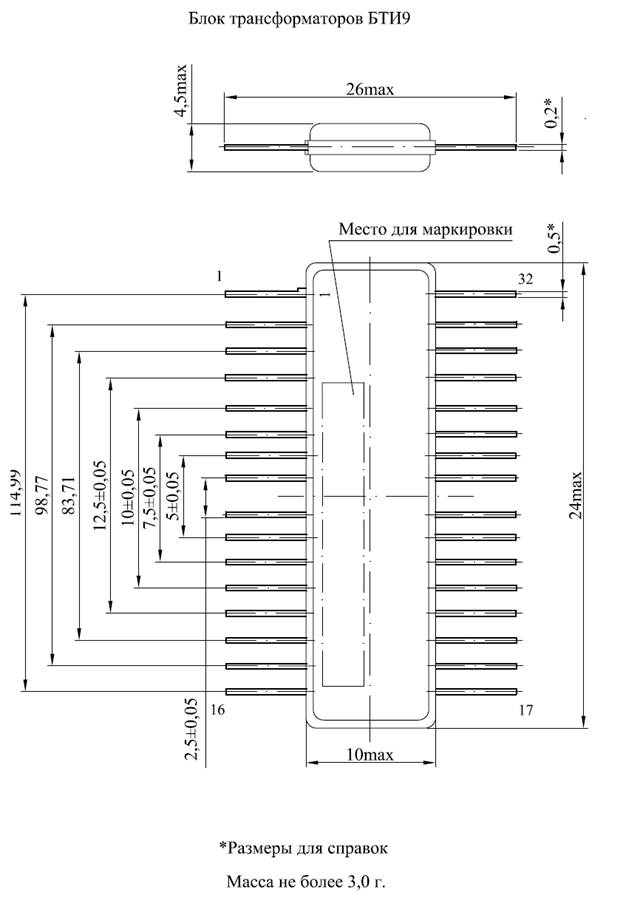

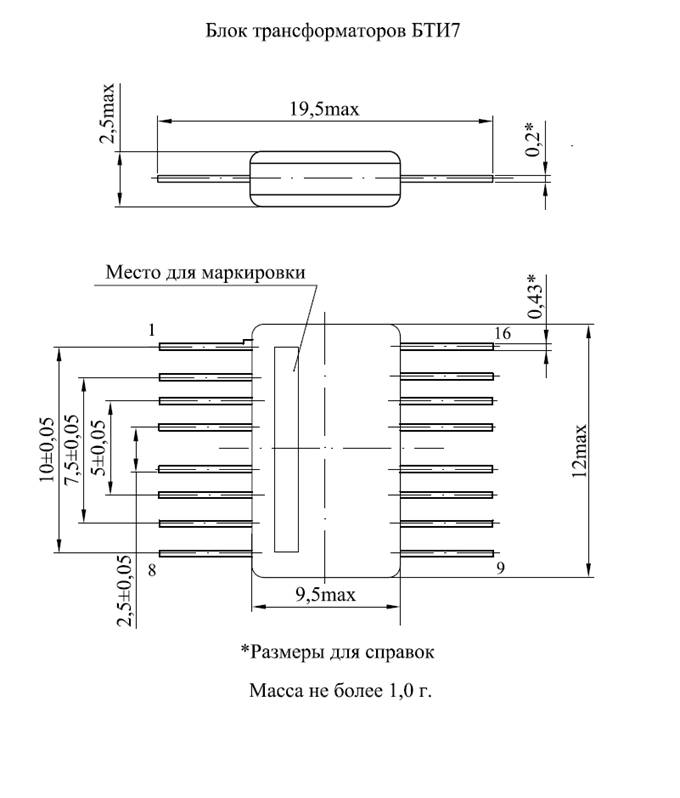

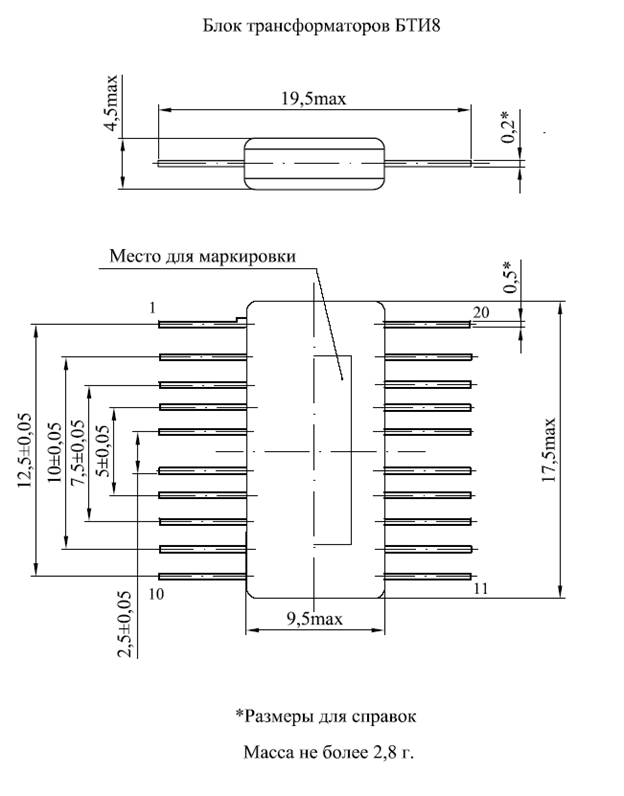

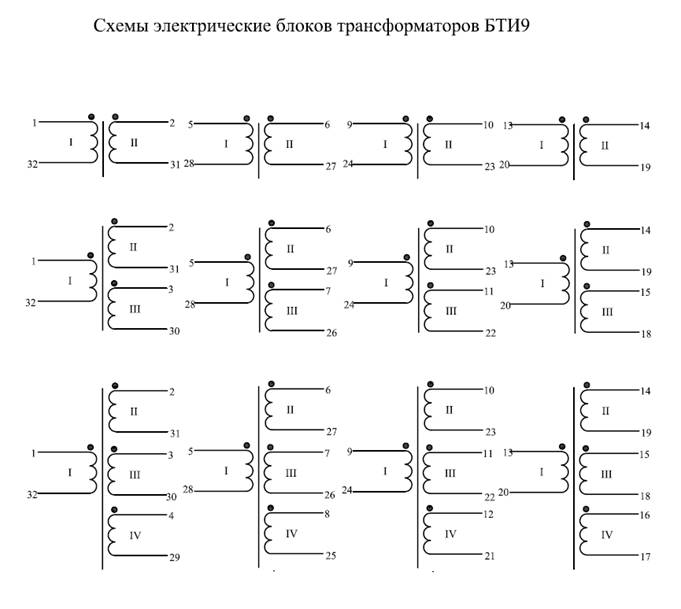

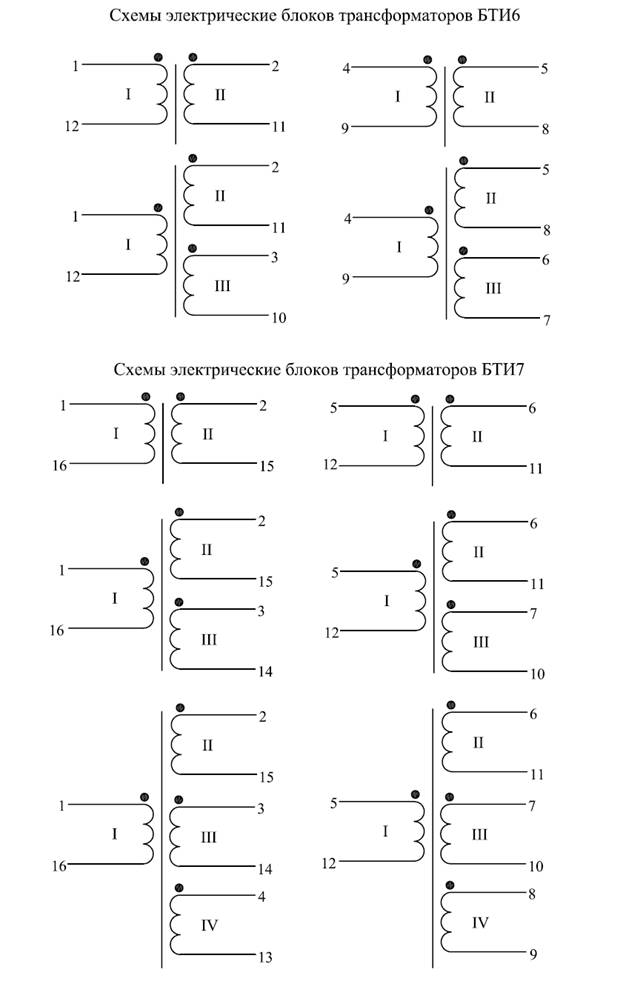

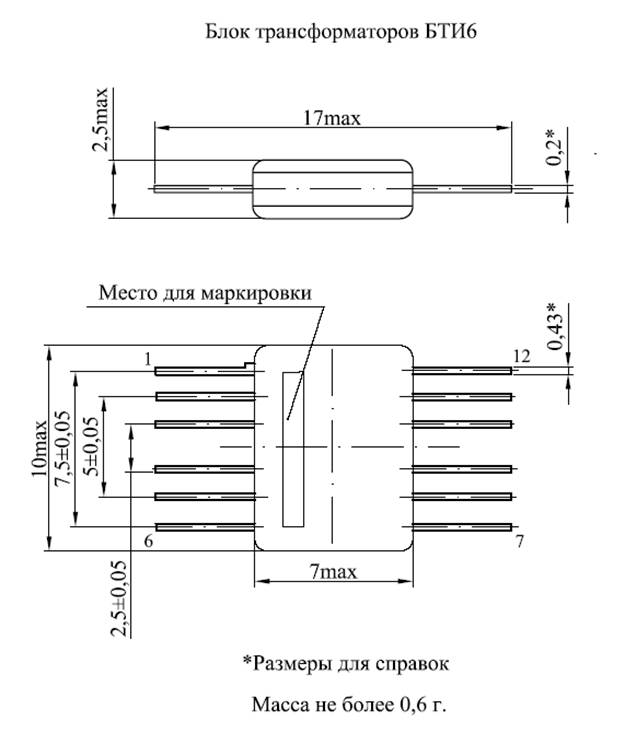

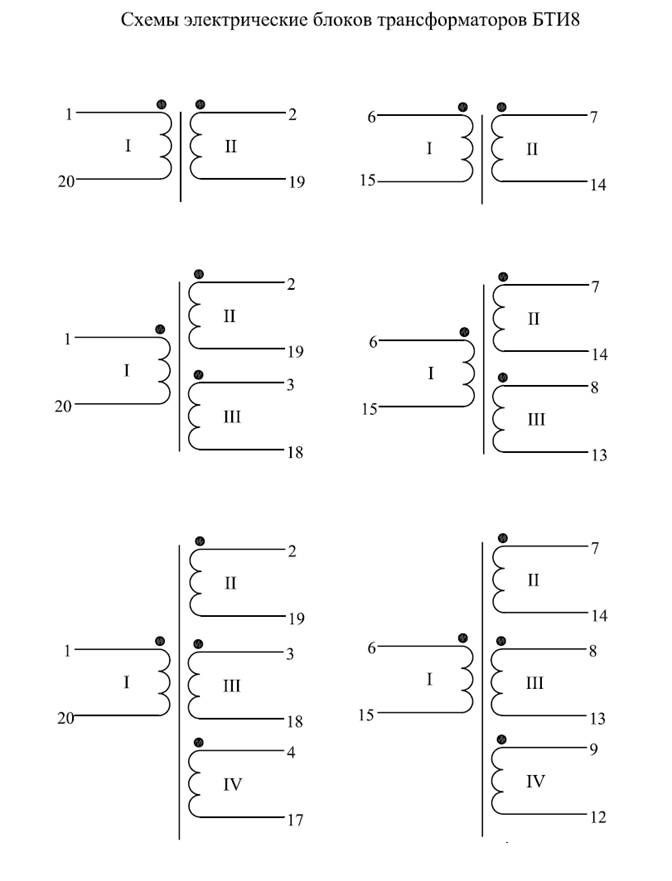

БЛОКИ ТРАНСФОРМАТОРОВ БТИ6, БТИ7, БТИ8, БТИ9.

Блоки трансформаторов БТИ6, БТИ7, БТИ8, БТИ9 предназначены для применения в микроэлектронной аппаратуре с рабочим напряжением до 24 В и произведением длительности импульса на рабочее напряжения от 0,1 до 50,0 мкс·В.

Коэффициенты трансформации указаны в таблице 1.

Электрическая прочность изоляции:

испытательное напряжение постоянного тока:

- БТИ6, БТИ 7 – 150 В,

- БТИ8, БТИ9 – 250 В.

Сопротивление изоляции между обмотками – не менее 500 МОм (приложенное напряжение 100 В).

Ток намагничивания – не более 10 мА.

Диапазон рабочих температур от минус 60ºС до 100ºС.

Таблица 1

ГРУППЫ ТРАНСФОРМАТОРОВ ПО ЗНАЧЕНИЯМ ПРОИЗВЕДЕНИЙ ДЛИТЕЛЬНОСТИ ИМПУЛЬСА

НА ЕГО АМПЛИТУДУ И СОКРАЩЕНННОЕ ОБОЗНАЧЕНИЕ ТИПОНОМИНАЛА ТРАНСФОРМАТОРА

I	II	III	IV	V	VI	VII	VIII	Соотношение числа витков	Коэффициент трансформации
мкс×В
0,10	0,20	0,40	0,80	3,15	6,30	12,50	25,00
БТИ6-1В	БТИ6-19В	БТИ6-37В	БТИ6-55В	БТИ6-73В	БТИ6-91В	БТИ6-109В	БТИ7-80В	1:1	1,0
БТИ6-2В	БТИ6-20В	БТИ6-38В	БТИ6-56В	БТИ6-74В	БТИ6-92В	БТИ6-110В	БТИ7-81В	2:1	0,5
БТИ6-3В	БТИ6-21В	БТИ6-39В	БТИ6-57В	БТИ6-75В	БТИ6-93В	БТИ6-111В	БТИ7-82В	3:1	0,33
БТИ6-4В	БТИ6-22В	БТИ6-40В	БТИ6-58В	БТИ6-76В	БТИ6-94В	БТИ6-112В	БТИ7-83В	5:1	0,2
БТИ6-5В	БТИ6-23В	БТИ6-41В	БТИ6-59В	БТИ6-77В	БТИ6-95В	БТИ6-113В	БТИ7-84В	10:1	0,1
БТИ6-6В	БТИ6-24В	БТИ6-42В	БТИ6-60В	БТИ6-78В	БТИ6-96В	БТИ7-67В		1:1:1	1,0; 1,0
БТИ6-7В	БТИ6-25В	БТИ6-43В	БТИ6-61В	БТИ6-79В	БТИ6-97В	БТИ7-68В		2:1:1	0,5; 0,5
БТИ6-8В	БТИ6-26В	БТИ6-44В	БТИ6-62В	БТИ6-80В	БТИ6-98В	БТИ7-69В		2:2:1	1,0; 0,5
БТИ6-9В	БТИ6-27В	БТИ6-45В	БТИ6-63В	БТИ6-81В	БТИ6-99В	БТИ7-70В		3:1:1	0,33; 0,33
БТИ6-10В	БТИ6-28В	БТИ6-46В	БТИ6-64В	БТИ6-82В	БТИ6-100В	БТИ7-71В		3:2:1	0,67; 0,33
БТИ6-11В	БТИ6-29В	БТИ6-47В	БТИ6-65В	БТИ6-83В	БТИ6-101В	БТИ7-72В		3:3:1	1,0; 0,33
БТИ6-12В	БТИ6-30В	БТИ6-48В	БТИ6-66В	БТИ6-84В	БТИ6-102В	БТИ7-73В		5:1:1	0,2; 0,2
БТИ6-13В	БТИ6-31В	БТИ6-49В	БТИ6-67В	БТИ6-85В	БТИ6-103В	БТИ7-74В		5:2:1	0,4; 0,2
БТИ6-14В	БТИ6-32В	БТИ6-50В	БТИ6-68В	БТИ6-86В	БТИ6-104В	БТИ7-75В		5:3:1	0,6; 0,2
БТИ6-15В	БТИ6-33В	БТИ6-51В	БТИ6-69В	БТИ6-87В	БТИ6-105В	БТИ7-76В		5:5:1	1,0; 0,2
БТИ6-16В	БТИ6-34В	БТИ6-52В	БТИ6-70В	БТИ6-88В	БТИ6-106В	БТИ7-77В		10:1:1	0,1; 0,1
БТИ6-17В	БТИ6-35В	БТИ6-53В	БТИ6-71В	БТИ6-89В	БТИ6-107В	БТИ7-78В		10:5:1	0,5; 0,1
БТИ6-18В	БТИ6-36В	БТИ6-54В	БТИ6- 72В	БТИ6- 90В	БТИ6-108В	БТИ7-79В		10:10:1	1,0; 0,1
БТИ7-1В	БТИ7-12В	БТИ7-23В	БТИ7- 34В	БТИ7- 45В	БТИ7-56В			1:1:1:1	1,0; 1,0; 1,0
БТИ7-2В	БТИ7-13В	БТИ7-24В	БТИ7- 35В	БТИ7- 46В	БТИ7-57В			2:1:1:1	0,5; 0,5; 0,5
БТИ7-3В	БТИ7-14В	БТИ7-25В	БТИ7-36В	БТИ7-47В	БТИ7-58В			2:2:1:1	1,0; 0,5; 0,5
БТИ7-4В	БТИ7-15В	БТИ7-26В	БТИ7-37В	БТИ7-48В	БТИ7-59В			2:2:2:1	1,0; 1,0; 0,5
БТИ7-5В	БТИ7-16В	БТИ7-27В	БТИ7-38В	БТИ7-49В	БТИ7-60В			3:1:1:1	0,33; 0,33; 0,33
БТИ7-6В	БТИ7-17В	БТИ7-28В	БТИ7-39В	БТИ7-50В	БТИ7-61В			3:2:1:1	0,67; 0,33; 0,33
БТИ7-7В	БТИ7-18В	БТИ7-29В	БТИ7-40В	БТИ7-51В	БТИ7-62В			3:3:1:1	1,0; 0,33; 0,33
БТИ7-8В	БТИ7-19В	БТИ7-30В	БТИ7-41В	БТИ7-52В	БТИ7-63В			3:3:3:1	1,0; 1,0; 0,33
БТИ7-9В	БТИ7-20В	БТИ7-31В	БТИ7-42В	БТИ7-53В	БТИ7-64В			5:2:2:1	0,4; 0,4; 0,2
БТИ7-10В	БТИ7-21В	БТИ7-32В	БТИ7- 43В	БТИ7-54В	БТИ7-65В			5:3:3:1	0,6; 0,6; 0,2
БТИ7-11В	БТИ7-22В	БТИ7-33В	БТИ7- 44В	БТИ7-55В	БТИ7-66В			5:3:3:2	0,6; 0,6; 0,4
