Подготовка проектной документации, согласование, демонтаж существующих конструкций, изготовление и монтаж рекламной конструкции ВТБ на фасаде здания по адресу: осуществляется на основе Технического задания:

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

1.  Наименование: вывеска, кронштейн

2.  Адрес установки: , фасад здания

3.  Техническое описание:

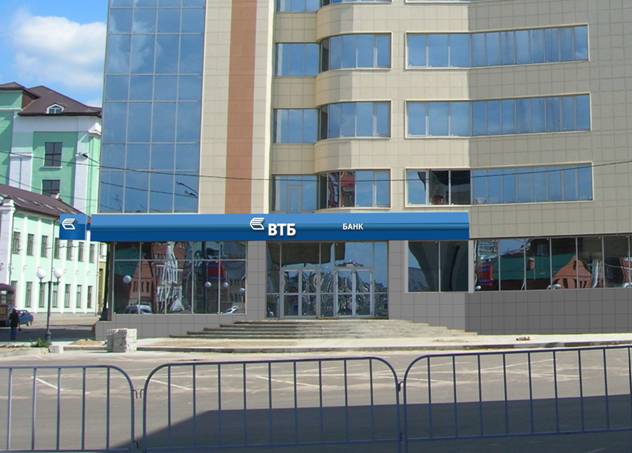

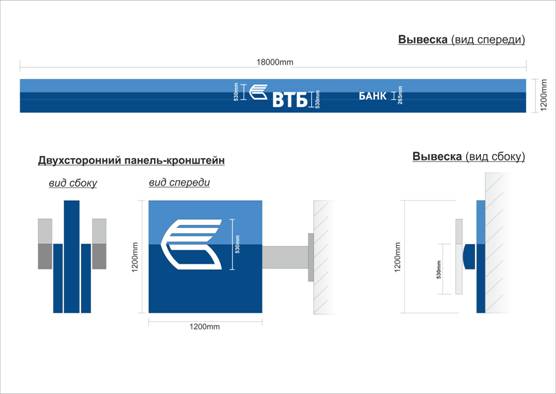

Размер вывески (Ширина х Высота, м): 18,0 м. х 1,2м.

Размер кронштейна (Ширина х Высота, м): 1,2м. х 1,2м.

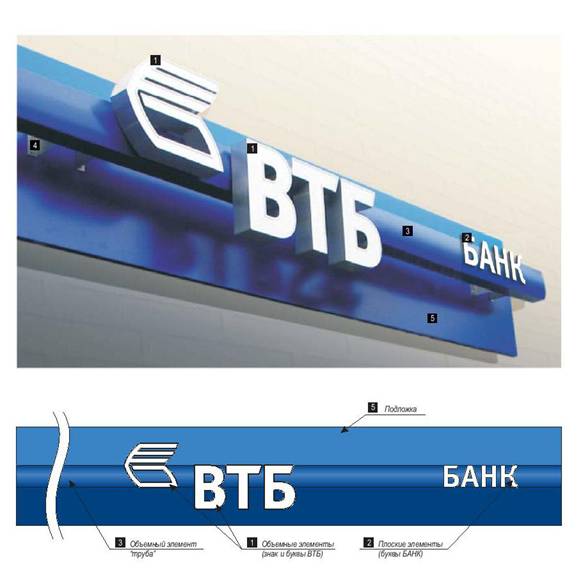

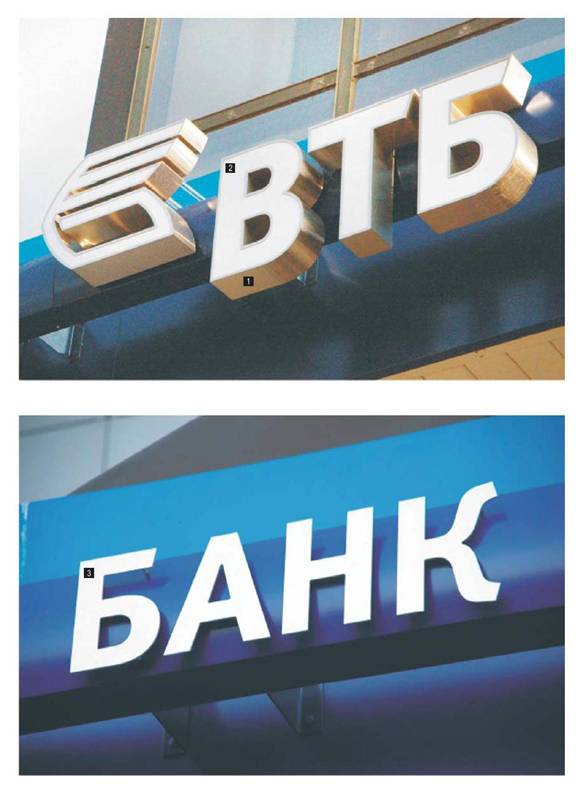

Основные элементы вывески

1.  Объемный знак и буквы ВТБ из нержавеющей стали (серебро шлифованное) со световым лицом (лицевая поверхность – акриловое стекло). Подсветка – светодиоды.

2.  Плоские несветовые буквы БАНК

3.  Объемный элемент «труба» с подсветкой светодиодами

4.  Установочные кронштейны элемента «труба»

5.  Подложка. На тыльной стороне имеет узлы крепления для монтажа на несущую поверхность.

Применяемые материалы

1.  Шлифованная нержавеющая сталь серебристого цвета толщиной 0,8мм. Направление шлифовки горизонтальное

2.  Акриловое стело Altuglas 3мм (молочное, цвет белый)

3.  Алюминий 3мм

Покраска по порошковой технологии (цвет белый) RAL 9003

Применяемые материалы

1.  Композитный материал HAIDA HD-320 (цвет синий) RAL 5002

2.  Алюминий 2 мм

3.  Полоса 40х4

4.  Черный металл с грунтовкой и окраской.

Труба 20х20х1,5

5.  Алюминий 2мм

Покраска по порошковой технологии (цвет синий) RAL 5002

6.  Светодиоды

7.  Молочный ПЭТ Вивак 2мм (НУДЕК)

8.  Виниловая пленка ORACAL серия 641 №52 (цвет голубой)

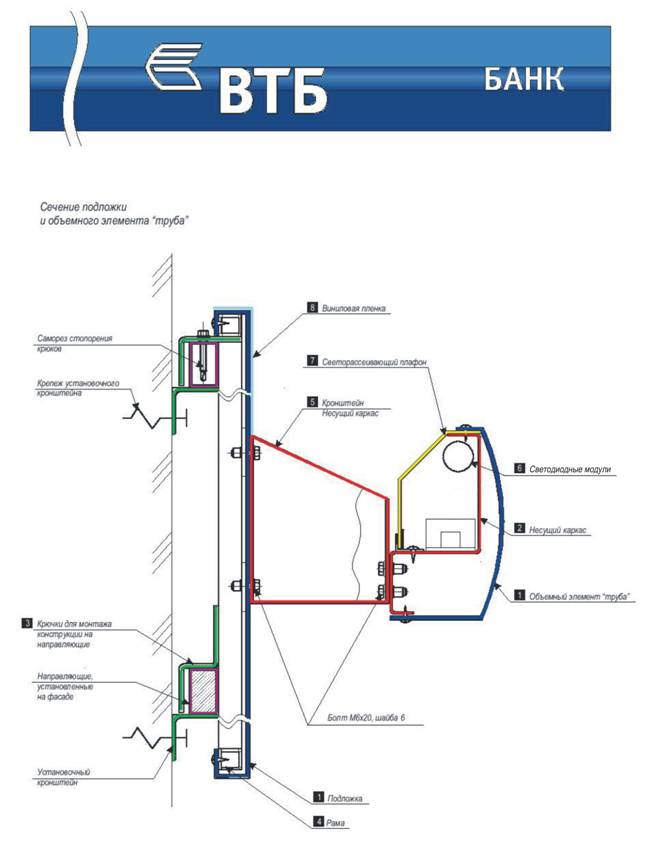

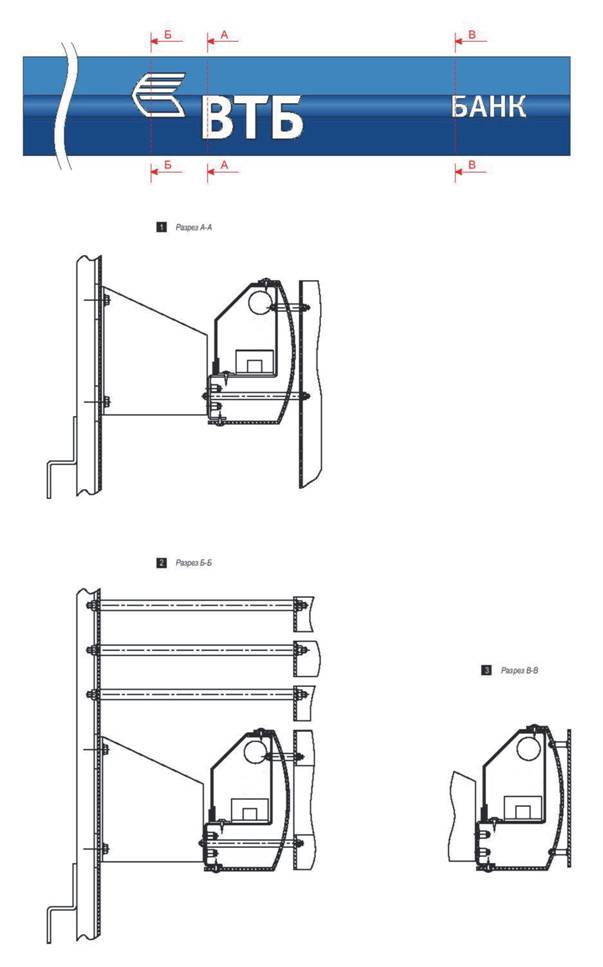

1.  Крепление объемных букв ВТБ и нижней части знака к объемному элементу «труба» осуществляется посредством дистанционных держателей, представляющих собой резьбовую шпильку с упорной втулкой.

2.  Крепление верхней части знака подложки выполняется аналогично п.1, отличие состоит в длине дистанционных держателей.

Так как знак одновременно крепится и к трубе и к подложке, для удобства монтажа секция с знаком на монтаж поставляется в сборе.

3.  Плоские буквы БАНК крепятся посредством приваренных штифтов.

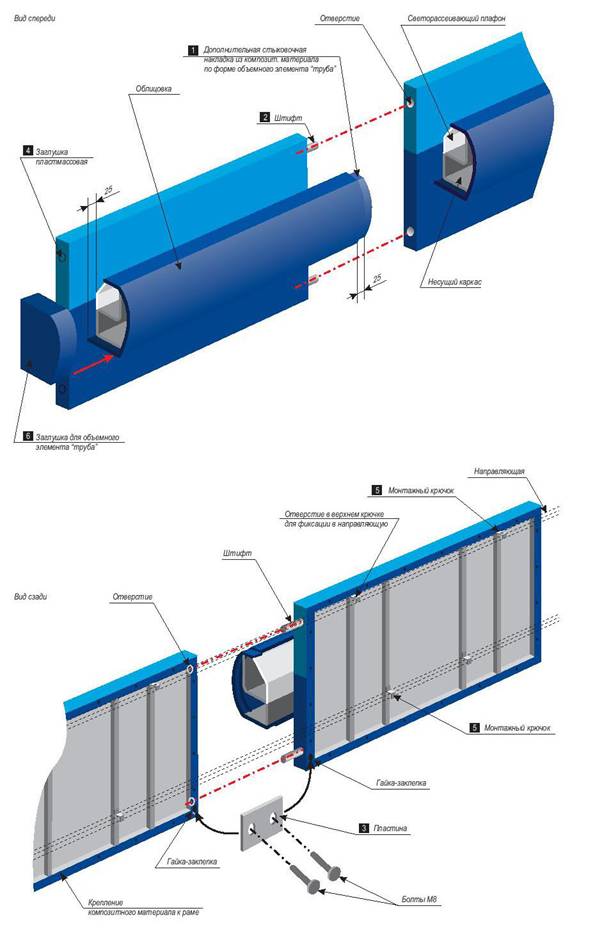

Стыковка труб и панелей

Для стыковки секций используется:

1.  Стыковочная накладка

2.  Штифты-ловители (на крайних панелях вывески ловители (штифты) удаляются, а отверстия закрываются).

3.  Стыковочные пластины с овальными отверстиями

4.  Пластмассовые заглушки, оклеенные виниловой пленкой в цвет подложки.

Элементами стыковки также являются

5.  Монтажные крючки из полосы 40х4 и направляющие.

6.  На крайней секции по окончании монтажных работ устанавливаются торцовые заглушки из композитного материала HAIDA HD-320 (цвет синий) RAL 5002

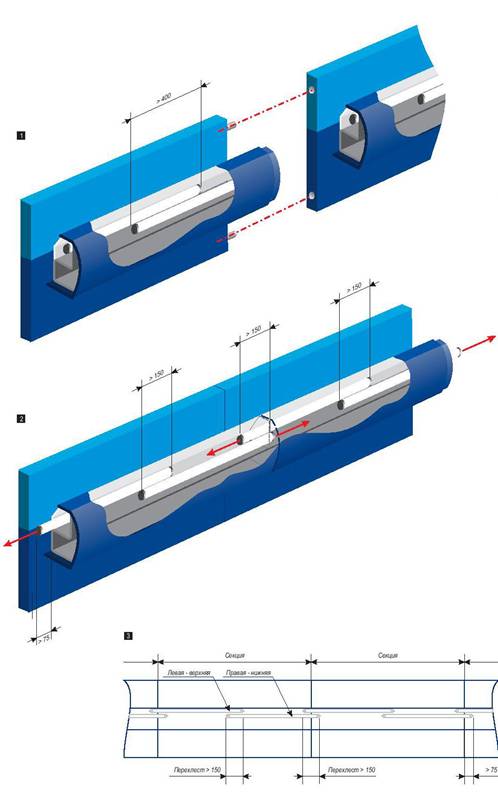

Подсветка осуществляется светодиодами.

После монтажа панелей светодиоды раздвигаются так, чтобы перекрывались зоны стыковки панелей. Это необходимо для обеспечения равномерной подсветки.

1.  Состояние транспортировки

2.  Рабочее положение

3.  Принципиальная схема

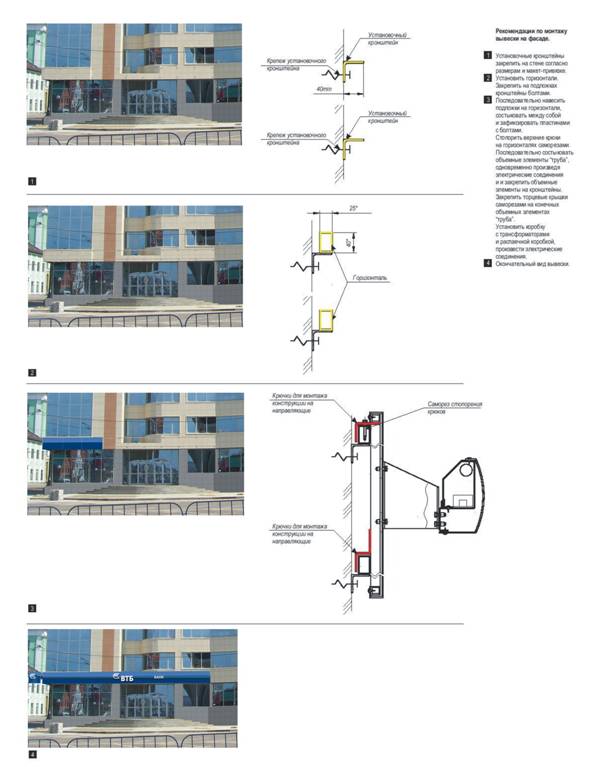

Рекомендации по монтажу вывески на фасаде

1.  Установочный кронштейн закрепить на стене согласно размерам и макет-привязке.

2.  Установить горизонтали. Закрепить на подложках кронштейны болтами.

3.  Последовательно навесить подложки на горизонтали, состыковать между собой и зафиксировать пластинами с болтами.

Стопарить верхние крюки на горизонталях саморезами.

Последовательно состыковать объемные элементы «труба» одновременно произведя электрические соединения и закрепить объемные элементы на кронштейны. Закрепить торцевые крышки саморезами на конечных объемных элементах.

«Труба»

Установить коробку с трансформаторами и распаечной коробкой, произвести электрические соединения.

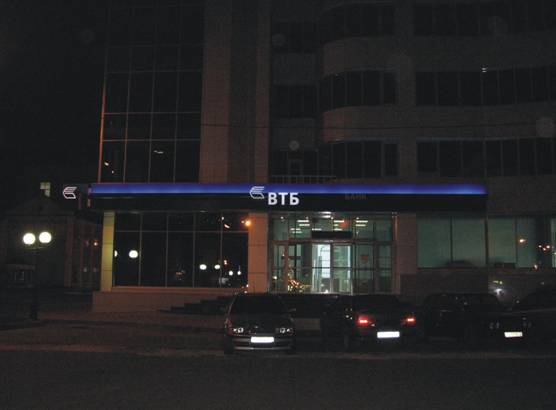

4.  Окончательный вид вывески.

Подробное описание.

Вывеска строится из модулей базовой комплектации, в базовую комплектацию входят:

панели с информацией (ОМБ «знак», ВТБ, плоские буквы БАНК),

Состав и конструкция модуля:

- плоский щит - подложка с монтажными крючками,

- кронштейны крепления «трубы»,

- «труба» - световой короб сложной формы,

- буквы – 3 вида.

Плоский щит. Состав:

- металлическая рама из черной профильной трубы,

- монтажные крючки. Установка крючков должна обеспечивать доступ для фиксации при монтаже подложки на стену без кронштейнов, в полке верхних крючков - отверстие – под фиксирующий саморез.

ОКРАСКА РАМЫ И КРЮЧКОВ – КАЧЕСТВЕННАЯ (Тиккурилла, Хамерайт)

- облицовка – HAIDA (или аналог), цвет темно-синий HAIDA 5002, верхняя часть подложки - оклейка голубой пленкой ORACAL 641 – 052M. Схема поклейки голубой пленки выбрана из условия оптимизации раскроя.

- узлы стыковки секций между собой. Отверстия под «ловители» выполняются на ВСЕХ подложках, отверстия торцевых секций декорируются заглушками. Собственно стыковка выполняется посредством накладных пластин с овальными отверстиями, устанавливаем с тыльной стороны подложек.

Кронштейны.

Изготавливаются их листового алюминия, окраска порошком в цвет близкий к RAL 5002. Болты крепления кронштейнов должны иметь антикоррозионное покрытие, видовые головки болтов красятся синий цвет близкий к 5002. Горизонтальный размер кронштейнов, обеспечивающих относ «трубы» от подложки 120 мм

«Труба» - световой короб.

Состоит из внутреннего каркаса из алюминия и лицевой поверхности из металлокомпозита (не допускается снятие внутреннего слоя алюминия металлокомпозита в элементе «труба»).

Имеет внутренний подсвет светодиодами синего свечения, которые через плафон подсвечивают подложку. Для стыковки секций «трубы» конструкция предусматривает смещение по горизонтальной оси композитной облицовки и внутреннего алюминиевого каркаса. На крайние секции вывески по окончании монтажных работ устанавливаются торцевые заглушки. Заглушки делятся на правую и левую, повторяют контур металлокомпозита и выходят за габарит щита не более 30 мм. Заглушки входят в поставку стандартной комплектации. Подсветка 3-диодными модулями NC ЕСО-3 синего свечения производства Южная Корея, мощность одного модуля 0,78 Вт, степень защиты – IP65, цвет платы и корпуса – белый. Расстановка модулей должна обеспечить равномерную подсветку фона.

Логотип и буквы «ВТБ»:

Подсветка 3-диодными модулями NC ЕСО-3 белого свечения производства Южная Корея, мощность одного модуля 0,78 Вт, степень защиты – IP65, цвет платы и корпуса – белый. Расстановка модулей должна обеспечить равномерную подсветку фона и ровный край по периметру букв.

Знак ЛОГО и знаки ВТБ изготавливаются по технологии объемных металлических букв из нержавеющей стали (серебро шлифованное) толщиной 0.8 мм. Направление шлифовки – горизонтальное.

Для лицевой поверхности знака ЛОГО и букв ВТБ используется белый светопропускающий пластик 3 мм. Рекомендуется использовать экструзионное молочное оргстекло Plexiglas (Германия, предпочтительнее), либо экструзионное молочное оргстекло производство Дзержинск.

Глубина букв, цифр и знака – 80 мм.

Задняя стенка – выполненная их ПВХ 6 мм, дополнительно дублируется для усиления конструкции аналогичной задней стенкой из алюминия (3 мм – для стандарта 1200). Буквы крепятся к панелям с минимальным отступом, достаточным для крепления «упор-загиб». Для недопущения засвета зазоров примыкания боковой стенки к подложке, изнутри буквы проклеивается уплотнитель.

Плоские буквы БАНК выполняются из алюминия толщиной 3 мм. Крепление – посредством приваренных штифтов. Окрашиваются в белый цвет по порошковой технологии.

Применить Блоки питания LIGHTECH 12В (IP67) пр-во Англия.

Требования к применению электрооборудования.

1. Общие данные по нагрузке

Нагрузка должна быть распределена равномерно: допустимый перекос на входе группового распределительного шкафа не более 10% между самой нагруженной и самой ненагруженной фазами.

Величина полной мощности нагрузки должна быть не более установленной 3 кВА

.

Предусмотреть установку годового реле времени для управления включением и выключением конструкции.

2. Кабель.

2.1 Применяемая кабельная продукция должна иметь свойство не поддерживающая горение (как при одиночной прокладке, так и при прокладке в пучках)

В зависимости от способа прокладки это кабели марок ВВГнг, КВВнг и т. д. (кабель NYM не применять).

3 .Вся ПВХ арматура, в которой проложен кабель должна быть атмосферостойкая герметичная (обеспечивать степень защиты не менее IP55) и выполнена следующим путём:

—соединение ПВХ труб не поддерживающих горение между собой осуществить через соединительные ПВХ переходники труба-труба;

—соединение ПВХ труб не поддерживающих горение с гофрированной армированной трубой ПВХ осуществить через соединительные ПВХ муфты труба-гофра;

—соединение гофрированной армированной трубы ПВХ с гофрированной армированной трубой ПВХ осуществить через соединительные муфты гофра-гофра;

—вход и выход гофрированных армированных труб ПВХ в шкафы и ответвительные (распаячные) коробки осуществить через армированные соединительные ПВХ муфты гофра - коробка.

3.1.Крепление ПВХ арматуры с кабелем к металлоконструкции осуществить либо пластиковыми атмосферостойкими хомутами, либо пластиковыми держателями с защелками.

3.2.Групповые распределительные линии в ПВХ арматуре должны быть уложены без провисов и обвивки металлоконструкции с соблюдением радиусов изгибов.

3.3.Все «концы» гофрированной армированной трубы ПВХ должны быть загерметизированы.

4. Автоматические выключатели, УЗО.

4.1.Для защиты электрооборудования от токов к. з. и перегрузки использовать автоматы фирм АВВ и Merlin Gerin (Schneider Electrik), Legrand, Moeller.

4.2.Использовать автоматические выключатели с отключающей способностью не менее 6 кА.

4.3.Ограничение в применении касается только автоматов серии S231,S233 фирмы АВВ и не применять изделия ДЭК и ИЭК

4.5.Использовать только электромеханические УЗО следующих классов АС;А;В.

5.Блоки питания

Использовать блоки питания с КПД≥0.7 при номинальной мощности

Использовать блоки питания c cos φ≥0.97

Блоки питания должны быть герметичными со степенью защиты (IP)≥65

В случае использования негерметичных блоков питания со степенью защиты IP≤65, блоки питания должны быть убраны в шкафы со степенью защиты не менее IP 65 (при этом должна быть осуществлена проверка на предмет теплоотвода от блоков питания в закрытом шкафу).

6.Светодиоды

6.1.Использовать светодиоды с временем работы≥10000 часов (за выход из строя принять момент когда светодиод потеряет 30% яркости от первоначальной).

6.2.Рабочий ток, который протекает в цепи светодиода должен быть ≤номинальному тока светодиода.

6.3.Все ответвления светодиодных линеек, кластеров и т. д. от магистральной линии выполнить в ответвительных коробках со степенью защиты не менее IP65 через клеммные соединения. Допускается последовательное соединение расположенных на лицевой поверхности букв (в коробах закрытых букв) светодиодов, светодиодных кластеров, светодиодных линеек, светодиодных гирлянд и прочей светодиодной арматуры выполнять путём пайки с покрытием защитным лаком и изоляцией термоусаживаемой трубкой.

7. Шкафы управления, ответвительные коробки –

7.1.Применять шкафы и распаячные коробки предназначенные для размещения на открытом воздухе, со степенью защиты не ниже IP 65;

7.2.Коммутацию в ответвительных (распаячных) коробках осуществить через клеммные соединения (скрутки, изолирующие колпачки не допускаются) при условии что под одно болтовое соединение не более 2-ух проводников одного сечения.

8. Подключение рекламной установки к эл. питанию производится Подрядчиком самостоятельно в соответствии с требованиями законодательства.

Работы по монтажу:

Подрядчик самостоятельно получает все необходимые разрешения и согласования на проведение работ.

Подрядчик должен соблюдать все необходимые и обязательные Правила Техники Безопасности и Пожарной безопасности, а также Трудовое Законодательство РФ

Гарантийные обязательства:

Для постгарантийного обслуживания предусмотреть рем. комплект в размере 2% от общего количества светодиодов.

Согласование разрешительной документации

Провести все необходимые мероприятия, для получения разрешения на установку вывески и кронштейна, включая совершение необходимых юридических действий и подачу необходимых документов, соответствующих действующему Законодательству РФ, оформление разрешительной документации.

Требования Заказчика (заполняется Заказчиком)	Предложение Участника процедуры закупки (заполняется Участником)
Наименование услуги	Сроки	Цена, руб., в т. ч. НДС, руб.
1. Изготовление, демонтаж-монтаж и подключение рекламной конструкции, включая гарантийное обслуживание на протяжении 12 месяцев, демонтаж существующих рекламных конструкций т. ч.:
Подготовка, проектной документации на рекламную конструкцию (далее по тексту - Конструкция)
проведение всех необходимых мероприятий, для получения разрешения на установку Конструкции, включая совершение необходимых юридических действий и подачу необходимых документов, соответствующих действующему Законодательству РФ, оформление разрешительной документации)
Демонтировать существующие рекламные конструкции: следующих размеров 18,0 м. х 1,2м и конструкцию размером 1,2м. х 1,2м. составлением дефектного акта на конструкцию.
Изготовление Конструкции размером 18,0 м. х 1,2м и конструкцию размером 1,2м. х 1,2м. (размеры могут уточняться после проведения проектных работ) по техническому заданию, являющемуся Приложением №1 к Договору.
монтирование и подключение Конструкции на фасаде здания по адресу: ;
гарантийное обслуживание Конструкции согласно требованиям технического задания в течении 12 (Двенадцати) месяцев
