Технические рекомендации по комплексному благоустройству территории жилых комплексов ТР 97-99 (стр. 1 )

КОМПЛЕКС ПЕРСПЕКТИВНОГО РАЗВИТИЯ ГОРОДА

УПРАВЛЕНИЕ РАЗВИТИЯ ГЕНПЛАНА

НИИМОССТРОЙ

МОСИНЖПРОЕКТ

ТЕХНИЧЕСКИЕ РЕКОМЕНДАЦИИ

ПО КОМПЛЕКСНОМУ БЛАГОУСТРОЙСТВУ ТЕРРИТОРИИ ЖИЛЫХ КОМПЛЕКСОВ

ТР 97-99

Дата введения в действие «1» февраля 2000 г

Рекомендации согласованы , трестом , институтом «Мосинжпроект», «Мосгосэкспертиза», «Москомприрода», НИИМК МАДИ (ТУ).

Разработаны НИИМосстроем

Внесены: Управлением развития Генплана

Утверждены: Начальником Управления инвестиционной политики и финансирования из городских источников И. Воронин «27» октября 1999 г

ВВОДИТСЯ ВПЕРВЫЕ

Технические рекомендации по комплексному благоустройству территорий жилых комплексов разработаны кандидатами технических наук , , научным сотрудником , инженером (лаборатория дорожного строительства НИИМосстроя), инженером (), инженером («Мосинжпроект»), начальником СУ-31 (), (Мосстройлицензия).

В «Технических рекомендациях» использованы результаты лабораторных и натурных исследований новых типов дорожных конструкций и элементов благоустройства из стале - и стеклофибробетона, стеклопластика и других новых материалов, выполненных в процессе комплексного благоустройства жилых общественных объектов, возводимых в г. Москве в последние годы.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие Технические рекомендации распространяются на комплексное благоустройство территорий вновь строящихся жилых комплексов и реконструкцию микрорайонов в сложившейся части города.

1.2. Для устройства покрытий дорог, тротуаров, площадок различного назначения при комплексном благоустройстве территорий жилых микрорайонов рекомендуются экологически чистые бетонные покрытия из самоуплотняющихся литых декоративных бетонных смесей, в т. ч. цветных.

1.3. Покрытия дорог, тротуаров, отмосток, площадок различного назначения, кроме монолитных - из литой бетонной смеси, выполняются сборными - из мелкоразмерных и крупноразмерных бетонных и железобетонных плит.

1.4. При отрицательной температуре наружного воздуха (до - 15 °С) строительство конструкций выполняется из бетонной смеси, модифицированной комплексными добавками противоморозными и пластифицирующими.

1.5. Устройство покрытий и оснований дорог из литой бетонной смеси осуществляется без применения тяжелой механизированной техники (бетоноукладчиков, бульдозеров, катков), с помощью комплекта ручного оборудования.

1.6. Элементами комплексного благоустройства территорий жилых комплексов являются также малые архитектурные формы, выполняемые из современных декоративных, долговечных экологически чистых материалов, в т. ч. стеклопластика, фибробетона и др.

2. КОНСТРУКЦИИ

2.1. Конструкции дорог площадок при комплексном благоустройстве жилых комплексов включают следующие элементы: дренаж мелкого заложения для осушения дорожной одежды и верхней части земляного полотна; подстилающий слой из песка с коэффициентом фильтрации не менее 3 м/сутки; бортовой камень; основание - из бетона, уплотняемых щебеночных смесей или песка; покрытие - монолитное или сборное.

В местах расположения детских, зрелищных и спортивных учреждений, возможного скопления пешеходов следует ограничивать скорость движения транспорта установкой соответствующих дорожных знаков и устройством поперек проездов выступов в виде полукруга диаметром 100 мм, повторяющихся не менее трех раз на расстоянии м одного от другого.

При двухстадийном строительстве верхний слой основания выполняется из монолитного бетона классов по прочности на сжатие В22,5 - В15 из литых (предпочтительно) или укатываемых смесей.

Конструкции тротуаров состоят из подстилающего слоя, основания и покрытия. Варианты конструкций представлены на рис. 1.

2.2. Для сборных покрытий дорог, площадок используются железобетонные плиты в соответствии с требованиями ГОСТ 21924.0-84* - ГОСТ 2I924.3-84* различных конфигураций: П - прямоугольная, ПБ - прямоугольная с одним совмещенным бортом, ПББ - прямоугольная с двумя совмещенными бортами.

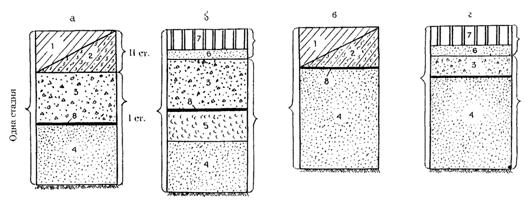

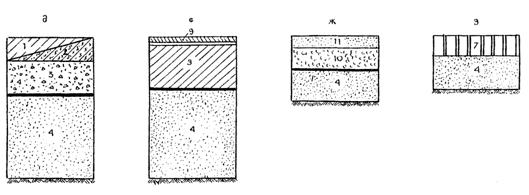

Рис. 1. Варианты конструкций дорог, тротуаров, площадок:

а, б - дороги, проезды; в - проезды, тротуары, дорожки; г - тротуары, дорожки; д - тротуары, отмостки, дорожки в парковой зоне, велогорки; е - спортивные площадки с синтетическим покрытием; ж - площадки и дорожки с покрытием из гранитного отсева; з - площадки для скамей;

1 - литой бетон; 2 - литой бетон, армированный стальной фиброй; 3 - литой укатываемый бетон; 4 - песок Кф - 3 м/сут; 5 - известняковый щебень; 6 - цементно-песчаная смесь, чистые мытые пески; 7 - железобетонные, бетонные сборные элементы (в т. ч. ЭДД); 8 - полиэтиленовая пленка, пергамин, рубероид; 9 - синтетическое покрытие; 10 - щебень; 11 - гранитный отсев с добавкой крупнозернистого песка.

Для покрытий тротуаров и площадок в соответствии с ГОСТ * применяются следующие плиты: квадратные (К), прямоугольные (П), шестиугольные (Ш), фигурные (Ф) и элементы декоративные дорожные (ЭДД).

2.3. Камни бортовые из горных пород используются в соответствии с ГОСТ 6666-81.

Бетонные и железобетонные бортовые камни используются в соответствии с ГОСТ 6665-91 следующих типов; БР - прямые рядовые; БУ - прямые длинномерные с уширением; БУП - прямые рядовые с прерывистым уширением; БЛ - прямые с лотком; БВ - въездные; ВК - криволинейные.

Дождеприемные колодцы и решетки необходимо располагать под тротуарами со стоком воды через бортовые камни с аркой.

2.4. Толщина конструктивных слоев принимается по проекту в соответствии с альбомами «Мосинжпроект» и НИИМосстроя «Дорожные конструкции для г. Москвы» СК 6101-97, часть I и II.

2.5. Для комплексного благоустройства территорий жилых микрорайонов рекомендуется номенклатура (приложение 1) сборных элементов, малых архитектурных форм для устройства покрытий, ограждений, архитектурного оформления площадок различного назначения, обустройства водоемов, бассейнов, фонтанов, цветочниц-рабаток и др.

2.6. Основными требованиями для всех изделий, предназначенных для комплексного благоустройства территорий жилых микрорайонов, должны быть высокая долговечность, эстетичность, экологическая чистота. На исходные материалы (компоненты) для изготовления изделий, на сами изделия и технологии должны быть сертификаты качества.

Рекомендуемые материалы для различных конструкций приведены в таблице 1, требования и физико-механические показатели материалов - в таблице 2.

Таблица 1.

Рекомендуемые материалы для различных конструкций

№	Вид материала	Покрытия дорог, тротуаров, отмосток, площадок; бортовые камни, лотки	Малые архитектурные формы
монолитные	сборные	скамьи, столы, столбики декоративные, брусы для газонов и цветочниц	цветочницы, урны, столбики, декоративные изделия для детских площадок
1.	Крупнозернистый бетон:
	- без арматуры	+	+	-	-
	- сталефибробетон	+	-	-	-
2.	Мелкозернистый бетон:
	- без арматуры	-	+	+	-
	- стеклофибробетон	-	+	+	+
3.	Стеклопластик	-	-	-	+

2.7. Производственные организации изготовители изделий и организации, выполняющие работы по комплексному благоустройству территорий объектов, должны иметь лицензии на выполнение соответствующих работ и выдавать гарантийные паспорта на выполненные работы сроком не менее чем на 10 лет.

Таблица 2

Рекомендуемые требования к физико-механическим показателям материалов

№ п/п	Вид монолитных конструкций или изделий для благоустройства территорий	Вид материалов	Физико-механические показатели материалов
М (В)	истираемость, г/см3	морозостойкость в солевых растворах МРЗ	водопоглощение, %	водонепроницаемость, W, атм.
1	Монолитные бетонные покрытия дорог, тротуаров, отмосток, площадок	Крупнозернистый бетон, в т. ч. сталефибробетон	(В27,5 - В22,5)	0,6	200	менее 5	4 - 6
2.	Сборные покрытия тротуаров, отмосток, площадок, бортовые камни	Мелкозернистый бетон, в т. ч. сталефибробетон	400 (В30)	0,7	200	менее 6	более 6
3.	Малые архитектурные формы: цветочницы, скамьи, столы, урны, столбики декоративные, брусы для ограждения газонов и устройства высоких бортовых цветочниц	Мелкозернистый бетон, стеклофибробетон	400-300 (В27,5 - В25,0)	0,7	200	менее 6	более 4
Стеклопластик	(В27,5 - В30,0)	0,7	200	менее 6	более 6

3. ТЕХНИЧЕСКИЕ НОРМЫ И ТРЕБОВАНИЯ К ДОРОЖНЫМ БЕТОНАМ, ЛИТЫМ БЕТОННЫМ СМЕСЯМ, В Т. Ч. ЦВЕТНЫМ, И МАТЕРИАЛАМ ДЛЯ ИХ ПРИГОТОВЛЕНИЯ

3.1. Бетон из литых бетонных смесей для различных дорожных конструкций в соответствии с нормативными требованиями должен иметь показатели не ниже представленных в таблице 3.

Таблица 3

Характеристика дорожных бетонов

Дорожные конструкции	Проектная марка по прочности на сжатие (класс бетона)	Нормативная прочность на растяжение при изгибе, Rи, МПа	Модуль упругости, Е, МПа	Минимальные марки по морозостойкости, F
Покрытия дорог, стоянок автомашин, пожарных проездов	М 350 (В27,5)	4,5	35000	200
Покрытие тротуаров	М 350 (В25)	4,0	29000	200
Покрытие отмосток, бельевых площадок	М300 (В22,5)	3,5	27000	150
Основание	М 200 (В15)	3,0	24000	100
Основание из укатываемых бетонных смесей	М 100 (В7,5)	1,6	14000	100

3.2. Подбор состава бетона должен производиться в соответствии с требованиями ГОСТ и любым проверенным на практике способом, обеспечивающим получение бетона с заданными свойствами при минимальном расходе цемента. Песок фракции 1,2 мм должен составлять% от общей массы заполнителя. Кривая зернового состава песка должна иметь перепад в области фракции 1,2 - 1,8 мм. Содержание частиц фракции 0,15 мм не должно превышать 3 - 5 % по массе.

В приложении 2 и 3 приведены ориентировочные составы литых бетонных смесей, разработанные исходя из условий получения в конструкциях дорог бетона отвечающего нормативным требованиям по прочности и морозостойкости при комплексном благоустройстве территорий жилых комплексов.

3.3. Бетон из модифицированных самоуплотняющихся смесей, приготовленный на цветном или обычного цвета цементе с добавлением пигментов или без них для различных дорожных конструкций должен отвечать требованиям соответствующих нормативных документов, но не ниже показателей, представленных в таблице 3.

3.4. Подвижность бетонной смеси после введения в случае необходимости оптимального количества пигментов, позволяющих получить требуемую окраску затвердевшего бетона, а также добавки-суперпластификатора в количестве 0,5 - 1,0 % от массы цемента, должна быть в пределахсм. Определение подвижности и объемной массы бетонной смеси должно производиться по методике ГОСТ 1018.

В таблице 4 представлены составы бетонных смесей, имеющих осадку конусасм в зависимости от используемых пигментов и их количества.

Таблица 4

Составы цветных бетонных смесей

№ п/п	Вид материалов	Составы
1	2	3
Марка бетона
300 (В25)	350 (В27,5)	400 (В30)
Расход материалов, кг
1.	Вода	175	180	195
2.	Цемент	420	430	500
3.	Песок	655	680	750
4.	Щебень	1145	1100	1000
5.	С-3 (% от массы цемента)	0,7 - 1,0	0,7 - 1,0	0,7 - 1,0
6.	Пигменты (% от массы цемента)	0,5 - 10	0,5 - 10	0,5 - 10

3.5. Для приготовления литых бетонных смесей в качестве вяжущего должен использоваться портландцемент без минеральных добавок марок не ниже 400, отвечающий требованиям ГОСТ * и ГОСТ 965-89. Содержание в клинкере цемента трехкальциевого алюмината C3A не должно превышать 7 %. Характеристика наиболее часто применяемых цементов приведена в приложении 4.
