Конспект лекций по курсу “Промышленная санитария”, раздел “Электромагнитное, лазерное и ионизирующее излучения” (стр. 2 )

Наибольшему воздействию СВЧ полей подвержены органы человека, обладающие наилучшей поглощающей способностью и наихудшим теплоотводом, например, спинной и головной мозг, семенники, глаза. Однако влияние на живой организм электромагнитных полей СВЧ обнаруживается и при интенсивностях, ниже тепловых порогов (100 Вт/м2). Длительное и систематическое воздействие полей СВЧ на обслуживающий персонал даже с малыми интенсивностями приводит к функциональным изменениям в организме. Эти изменения связаны с электрическими микропроцессами, протекающими в организме под воздействием полей. Так, например, эритроциты и лейкоциты крови выстраиваются в цепочки, вытянутые параллельно силовым линиям поля. Поляризуются и ориентируются по силовым линиям поля боковые цепи макромолекул тканей и т. д. В результате может происходить разрыв межмолекулярных связей, нарушаться структура и функции тканей, их химический состав. Эти изменения наибольшим образом связаны с тканями периферической и центральной нервных систем. Нарушаются нервные связи в организме, даже изменяется структура нервных клеток. Это приводит к нарушению ранее выработанных условных рефлексов, изменению характера и интенсивности физиологических, биологических процессов в организме, нервной регуляции сердечно-сосудистой системы и т. д. Вследствие этого замедляется пульс (брадикардия), понижается кровяное давление(гипотония), изменяется состав крови. Кроме того, появляется головная боль, нарушается сон, повышается раздражительность. При облучении глаз возможна катаракта (помутнение хрусталика глаза). Степень воздействия электромагнитных полей СВЧ зависит от интенсивности облучения, его длительности, диапазона частот, формы сигнала, режима облучения (непрерывного, импульсного), коэффициента направленного действия излучателя, расстояния от источника и индивидуальной чувствительности организма

1.5. Нормирование ЭМИ.

Для предупреждения профессиональных заболеваний установлены предельно допустимые значения ППЭ для персонала предприятий и для населения (ГОСТ 12.1.006–84) и СанПиН 2.2.4/2.1.8.1383-03. Предельно допустимую ППЭ в СВЧ диапазоне на рабочих местах устанавливают, исходя из допустимого значения энергетической экспозиции на организм и времени пребывания в зоне облучения. Однако во всех случаях она не должна превышать 10 Вт/м2 для персонала или 0,1 Вт/м2 для населения. При наличии рентгеновского излучения или высокой температуры воздуха в рабочих помещениях (выше 28ОС) предельно допустимая ППЭ не превышает 1 Вт/м2. Предельно допустимая ППЭ Wдоп в зависимости от времени определяется по формуле , где Eдоп– нормированное значение допустимой энергетической нагрузки на организм, равное 2 Вт× час/м2 для всех случаев облучения, исключая облучение от вращающихся и сканирующих антенн, и 20 Вт× час/м2 для облучения от вращающихся и сканирующих антенн, T – время пребывания в зоне облучения, час. Однако, как было сказано выше, запрещена работа без применения защитных средств при превышении ППЭ Wдоп =10 Вт/м2 . Вышеприведенное соотношение можно использовать для определения допустимого времени работы при заданной ППЭ на рабочем месте: .

1.6. Защитные меры от воздействия ЭМИ.

При несоответствии значений ППЭ требованиям норм применяют следующие основные меры защиты от воздействия СВЧ излучений:

1) уменьшение выходной мощности источника излучений или работу на эквивалент антенны ;

2) экранирование источника излучения;

3) удаление рабочего места от источника излучения или удаление источника от рабочего места;

4) ограничение времени пребывания в зоне облучения;

5) применение индивидуальных средств защиты.

В зависимости от типа источника излучения, его мощности, характера технологического процесса может быть применен один из указанных методов или любая их комбинация.

Эффективным средством защиты от СВЧ излучений является применение экранирующих устройств отражающего или поглощающего типа, устанавливаемых на пути излучения. Физическая сущность электромагнитного экранирования с точки зрения теории электромагнитного поля состоит в том, что под воздействием поля в материале экрана наводятся токи, поля которых во внешнем пространстве по величине блики, а по направлению противоположны экранируемому полю. В результате происходит взаимная компенсация полей. Экранирующие устройства выполняются в виде сплошных или сетчатых заземленных экранов, изготовленных из меди, латуни, алюминия и других материалов. Эффективность сплошных экранов можно оценить по формуле

, дБ, (1)

где - глубина проникновения, м; d – толщина материала экрана, м; - удельное сопротивление материала экрана ; - магнитная проницаемость материала экрана, Гн/м; f – частота электромагнитного поля, МГц. Для алюминия , для стали .

Защитные свойства сеток изменяются в зависимости от размера ячеек. Эффективность сетчатых экранов можно оценить по формуле:

, (2)

где - длина волны в воздухе, - скорость света, - расстояние между центрами ячеек, ( - диаметр проволоки).

Степень ослабления СВЧ поля в случае применения экранов определяется соотношением: L= 10 lg (W/ WЭ) (дБ), где WЭ – ППЭ при наличии экрана. Чем меньше размеры ячейки сетки по отношению к длине волны излучения, тем выше эффективность экранирования. Так, например, использование латунной сетки с количеством ячеек 9х9 на 1 кв. см обеспечивает затухание 48 дБ в 3-х сантиметровом диапазоне длин волн.

Для повышения степени экранирования применяют сетку в два слоя, а также стекла, покрытые пленками металлов или их окислов. Подобные экраны позволяют снизить вредные СВЧ излучения на несколько десятков децибел. Поглощающие устройства используются для снижения уровня сигнала источников СВЧ излучения, а также для уменьшения отраженного сигнала, возникающего при применении экранирующих устройств. Их действие основано на преобразовании части электромагнитной энергии в тепловую. В качестве материалов, применяемых при изготовлении поглощающих устройств в СВЧ диапазоне, используются материалы на основе графита, например, марки ХВ (магнито диэлектрические пластины), ВКФ-1 (сосковая резина со специальным заполнителем) и др.

ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ И ЗАЩИТА ОТ НЕГО

Общие сведения

Оптические квантовые генераторы–лазеры являются источниками мощного монохроматического излучения видимого, инфракрасного и ультрафиолетового диапазонов. Вследствие своих уникальных свойств они нашли широкое применение в военной технике, металлургии, микроэлектронике, медицине, системах связи, голографии, вычислительной технике, в исследовании по термоядерному синтезу и многих других областях. Лазеры непрерывно совершенствуются. Появляется новые области их применений, возрастает количество лиц, занятых обслуживанием лазерных установок.

В основе создания лазеров лежит идея использования резонансных свойств отдельных атомов (молекул), которые могут создавать электромагнитное излучение строго определенной длины волны. В общем случае в состав лазера входят (рис. 1): оптический резонатор, который позволяет усиливать возникающие в рабочем теле электромагнитные колебания; рабочее тело 1, лампа

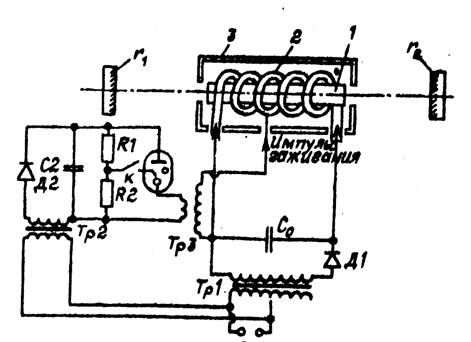

Рис. 1

накачки 2, являющаяся источником возбуждения атомов рабочего тела, с отражателем 3, система питания и зажигания разряда. Оптический резонатор образован зеркалами r1 и r2. Обычно в них используются многослойные интерференционные диэлектрические отражающие покрытия, в которых показатель преломления меняется от слоя к слою. Рабочее тело выполняют в форме стержня с хорошо обработанными торцевыми поверхностями, имеющими плоскопараллельную или сферическую форму. Источником накачки служат газоразрядные лампы, в частности, дуговые лампы непрерывного действия с криптоновым наполнением, обладающие высокой эффективностью преобразования электрической энергии в световое излучение, спектральный состав которого соответствует линиям поглощения применяемых активных сред. Выходная мощность связана с размерами кристалла. Например, при активном кристалле диаметром 6 мм и длиной 100 мм в таких лазерах обеспечивается мощность непрерывной генерации до 300 Вт и более. Кроме твердого тела в качестве активных сред используются газы, растворы металлоорганических соединений и полупроводники. В данной лабораторной работе исследуется излучение полупроводникового лазера.

Основные характеристики лазерного излучения

Лазерное излучение является электромагнитным излучением с длиной волны 0,2...1000 мкм. Этот диапазон может быть разбит в соответствии с биологическим действием на ряд областей спектра:

1-й диапазон от 180 до 380 нм – ультрафиолетовая область;

2-й диапазон от 380 до 1400 нм – видимая и ближняя инфракрасная области;

3-диапазон от 1400 до 105 нм – дальняя инфракрасная область.

С энергетической точки зрения лазерное излучение характеризуется следующими параметрами:

энергетической облученностью (освещенностью) E, определяемой как отношение потока излучения, падающего на рассматриваемый малый участок поверхности, к площади этой поверхности, Вт/см2;

энергетической экспозицией H, определяемой как отношение энергии излучения, падающей на рассматриваемый участок поверхности, к площади этой поверхности, Дж/см2. Энергетическую экспозицию можно определять также как произведение энергетической освещенности Вт/см2 на длительность облучения с.

Лазерное излучение на основании физических представлений, приведенных в предыдущем параграфе, обладает высокой монохроматичностью и когерентностью, а также малой расходимостью луча. Это позволяет получать исключительно высокие уровни концентрации энергии в лазерном луче: плотность энергии до 1012 Дж/см2 и плотность мощности до 1022 Вт /см2.

По виду излучения лазерное излучение делится:

а) на коллимированное (прямое) излучение – лазерное излучение, заключенное в ограниченном телесном угле;

б) зеркально отраженное излучение – лазерное излучение, отраженное от поверхности под углом, равным углу падения излучения;

в) рассеянное излучение – лазерное излучение, рассеянное от вещества, находящегося в составе среды, сквозь которую проходит излучение;

г) диффузно отраженное излучение – лазерное излучение, отраженное от поверхности по всевозможным направлениям в пределах полусферы.

Лазер может работать как в импульсном режиме, так и в непрерывном. Непрерывным лазерным излучением является излучение, существующее в любой момент времени наблюдения, а импульсным – излучение, существующее в ограниченном интервале времени, меньшим времени наблюдения.

Лазерное излучение сопровождается мощным электромагнитным полем. Например, при распространении лазерного луча c энергетической облученностью 3 × 109 Вт/см2 в воздухе образуется электрическое поле напряженностью E = 108 В/м. Поэтому, в облучаемом лазерным лучом веществе возможны проявления как чисто электрических, так и химических эффектов, приводящих к ослаблению связей между молекулами, их поляризации, вплоть до ионизации молекул облучаемого вещества. Таким образом, лазерное излучение представляет безусловную опасность для человека.

Воздействие лазерного излучения на человека

При эксплуатации лазерных установок обслуживающий персонал может подвергаться воздействию большого числа опасных и вредных факторов. Все эти факторы подразделяются на основные и сопутствующие. К основным относятся собственно монохроматическое когерентное лазерное и паразитное излучения (отраженное и рассеянное). К сопутствующим – факторы, которые возникают на лазерных участках при эксплуатации лазеров и другого оборудования, такие как шум, вибрации, электромагнитные и ионизирующие излучения, наличие высоких напряжений, а также наличие вредных веществ. Под влиянием этих факторов может происходить нарушение жизнедеятельности как отдельных органов, так и всего организма в целом.

При воздействии излучения на сложные биологические структуры различают три стадии: физическую, физико-химическую и химическую.

На первой стадии происходят элементарные взаимодействия излучения с веществом. Характер взаимодействий зависит от анатомических, оптикофизических и функциональных особенностей облучаемой ткани, а также от энергетических и пространственных характеристик излучения, наиболее важное значение из которых имеют длина волны и интенсивность излучения. На этом этапе наблюдаются такие физические процессы, как нагревание вещества, фазовые переходы в материале клетки, преобразование энергии излучения в энергию механических колебаний, ионизация атомов и молекул и пр. При воздействии непрерывного лазерного излучения преобладает в основном тепловой механизм действия, следствием которого является коагуляция (свертывание) белка, а при больших мощностях – испарение биоткани. В импульсном режиме с длительностью импульсов меньше 10-2 с механизм воздействия лазерного излучения с веществом становится более сложным и связан с преобразованием энергии излучения в энергию механических колебаний среды. При мощности излучения в импульсе более 107 Вт и высокой степени фокусировки лазерного луча возможно возникновение ионизирующих излучений.

Появление ударной волны обусловлено возникновением градиентов давления внутри облучаемой системы за счет объемного расширения, вызванного кратковременным, локальным нагревом ткани, а также импульсом отдачи при испарении биоткани с поверхности. Тепловое расширение может возникать и во внутренней зоне облучаемой ткани. При высокой интенсивности потока лазерного излучения возникает ударная волна такой силы, что повреждаются внутренние органы. Например, облучение поверхности грудной клетки, брюшной стенки или головы вызывает повреждение печени, кишечника, а также внутримозговые кровоизлияния и контузионные изменения.

На второй стадии из ионов и возбужденных молекул образуются свободные радикалы, обладающие высокой способностью к химическим реакциям.

На третьей стадии свободные радикалы вступают в реакцию с молекулами веществ, входящих в состав живой ткани, при этом возникают те молекулярные повреждения, которые в дальнейшем определяют общую картину воздействия лазерного излучения на облучаемую ткань и организм в целом.

Наибольшую опасность лазерное излучение представляет для органов зрения. Практически на всех длинах волн внутрь глаза свободно проникает лазерное излучение. Лучи света, прежде чем достигнуть сетчатки глаза, проходят через несколько преломляющих сред: роговую оболочку, хрусталик и, наконец, стекловидное тело. При рассмотрении воздействия лазерного излучения на орган зрения необходимо отдельно разбирать действие излучения в интервале длин волн 0,4 – 1,4 мкм и вне этого интервала, где оптические среды глаза являются непрозрачными, и фокусирующее действие отсутствует. Облученность, создаваемая лазерным излучением на сетчатке, в десятки и сотни тысяч раз может быть выше, нежели облученность, создаваемая на роговице. Как показывает анализ, ее величина будет определяться мощностью лазерного излучения, его апертурой и углом расходимости, а также диаметром зрачка. Рассмотрим воздействие лазерного излучения на различные среды глаза в зависимости от частотного диапазона.

Воздействие ультрафиолетового излучения на орган зрения приводит в основном к поражению роговицы (кератит), поскольку минимальная величина энергии, необходимая для возникновения нежелательных химических реакций в хрусталике, в 2–3 раза выше. Наибольшее воздействие на роговицу наблюдается на длинах волн около 0,288 мкм. Поверхностные ожоги роговицы в ультрафиолетовом диапазоне длин волн устраняются в процессе самозаживления.

Для лазерного излучения с длиной волны 0,4–1,4 мкм критическим элементом органа зрения является сетчатка. Она обладает высокой чувствительностью к электромагнитным волнам видимой области спектра и характеризуется большим коэффициентом поглощения электромагнитных волн видимой, инфракрасной и ближней ультрафиолетовой областей. Повреждение глаза может изменяться от слабых ожогов сетчатки, сопровождающихся незначительными или полностью отсутствующими изменениями зрительной функции, до серьезных повреждений, приводящих к ухудшению зрения и даже к полной его потере.

Длительное облучение сетчатки в видимом диапазоне на уровнях, не намного меньших порога ожога, может вызывать в ней необратимые изменения. Длительное облучение глаза в диапазоне близкого инфракрасного излучения может привести к помутнению хрусталика. Повреждение сетчатки обязательно сопровождается нарушением функции зрения. Клетки сетчатки, как и клетки центральной нервной системы, после повреждения не восстанавливаются. Повреждение может представлять собой ослепление от яркости световой вспышки. Оно носит обратимый характер и выражается в возникновении “слепого пятна” в поле зрения. Результатом такого ослепления является полный распад зрительного пигмента в фоторецепторах сетчатки. Плотность излучения на роговице при этом составляет величину порядка 150 Вт/см2. Восстановление зрительного пигмента в фоторецепторах сетчатки иногда затягивается на несколько минут. Воздействие сверхпороговых интенсивностей излучения вызывает необратимые повреждения сетчатки. Возникающее изменение представляет собой небольшое белое пятно из свернувшихся белков с областью кровоизлияния в центре. Спустя несколько дней на месте повреждения возникает рубец из соединительной ткани не способный к зрительному восприятию. При импульсном лазерном излучении повреждение глазного дна связано с термическим и механическим воздействием. Механическое действие излучения проявляется в виде “взрыва” зерен меланина, причем сила “взрыва” такова, что зерна пигмента выбрасываются в стекловидное тело. Необходимо учитывать, что степень воздействия излучения уменьшается при увеличении угла между зрительной осью и направлением луча.

Поглощение энергии излучения различными элементами глаза растет с увеличением длины излучения в ближней инфракрасной области. Излучения с длинами волн более 1,4 мкм практически полностью поглощаются в стекловидном теле и водянистой влаге передней камеры. При умеренных повреждениях эти среды глаза способны самовосстанавливаться. Небольшие ожоги радужной оболочки могут закончиться самозаживлением. Тяжелые ожоги приводят к деформации радужной оболочки с потерей остроты зрения.

Лазерное излучение средней инфракрасной области спектра может повредить роговицу, вплоть до полной потери ею прозрачности (образование бельма). Главный механизм воздействия инфракрасного излучения - тепловой. Степень повреждения роговицы зависит от поглощенной дозы излучения, причем травмируется не сосудистая оболочка, а тонкий эпителиальный слой. Если доза излучения велика, то может произойти полное разрушение защитного эпителия с одновременным помутнением радужной оболочки из-за коагуляции белка и хрусталика, развиться катаракта. Таким образом, лазерное излучение оказывает повреждающее действие на все структуры глаза.

Первой линией защиты организма от повреждения лазерным излучением является кожа, которая представляет собой важный физиологически активный орган, обширные повреждения которого могут привести к гибели организма. Степень повреждения кожи зависит от поглощенной энергии, а сами повреждения могут быть различными: от легкого покраснения (эритемы) до обугливания. Минимальное повреждение кожи образуется при воздействии лазерного излучения с энергетической экспозицией 0,1–1 Дж/см2 (в зависимости от степени пигментации кожи и длительности воздействия). Наибольшее биологическое воздействие на кожу оказывает лазерное излучение с длинами волн 0,28–0,32 мкм.

Эффект воздействия лазерного излучения на кожу определяется, с одной стороны, его параметрами (длина волны, интенсивность излучения, частота следования импульсов и т. д.), а с другой – степенью пигментации кожи, состоянием кровообращения. Установлено, что при прочих равных условиях темнопигментированная кожа значительно больше поглощает лазерных лучей, чем светлая кожа. Однако, следует учесть, что отсутствие достаточно выраженной пигментации создает условия для более глубокого проникновения лучей в кожу и даже пол кожу, вследствие чего поражения могут затрагивать внутренние слои кожи, а также сосуды и нервы. Следовательно, пигмент кожи является своеобразным защитным экраном для внутренних органов. Порог повреждения темнопигментированной кожи значительно ниже, чем у светлой. Поэтому нужно быть осторожным особенно при работе с лазерными установками инфракрасного диапазона. Повреждения кожи, вызванные воздействием лазерного излучения, близки по характеру к термическим ожогам и отличаются от них тем, что поврежденный участок имеет четкую границу, за которой находится область покраснения. Пузыри, возникающие при облучении, находятся в эпидермисе. С увеличением энергии излучения происходит увеличение размеров поврежденных участков. Облучение кожи не сфокусированным излучением с энергией около 100 Дж приводит к утрате чувствительности облученного участка на несколько дней (без видимых повреждений). Под влиянием облучения изменяется активность некоторых ферментов, возникает нарушение в углеводном и липидном (жировом) обмене.

Длительное воздействие на кожу ультрафиолетового излучения ускоряет ее старение, может служить предпосылкой для злокачественного перерождения клеток. Допустимые уровни лазерного излучения, воздействующего на кожу, существенно ниже уровней, воздействующих на глаза.

Лазерное излучение дальней инфракрасной области спектра способно проникать через ткани тела и взаимодействовать с биологическими структурами на значительной глубине, поражая внутренние органы. Наибольшую опасность для внутренних органов представляет сфокусированное лазерное излучение. Однако, следует учитывать, что и не сфокусированное излучение может фокусироваться в глубине тела человека. Кроме того, следует учитывать возникновение ударной волны. Степень повреждения в значительной степени определяется интенсивностью потока излучения и цветом окраски органа. Печень является одним из наиболее уязвимых органов. Важной особенностью воздействия лазерного излучения на внутренние органы является чередование поврежденных и неповрежденных слоев ткани, что возможно связано с образованием стоячих волн. В этом случае поврежденные участки биоткани совпадают с пучностями, где плотность потока энергии многократно возрастает по сравнению с плотностью потока падающего излучения.

Неблагоприятное воздействие оказывает излучение в целом на организм работающих на лазерных установках. Наблюдающиеся патологические изменения проявляются в виде функциональных расстройств центральной нервной системы, нарушения сердечно-сосудистой регуляции, что проявляется в неустойчивости артериального давления, замедлению пульса, повышенной потливости. У операторов лазерных установок иногда наблюдают повышенную раздражительность, утомляемость глаз и всего организма. Имеются данные об изменении состава крови (уменьшении эритроцитов, лейкоцитов, гемоглобина и т. д.). Все это свидетельствует о том, что у них возникают изменения как патологического характера, обусловленные тепловым действием излучения, так и функционального, обусловленные скрытыми биологическими эффектами.

Классификация лазеров по степени опасности.

Определение класса лазера основано на сравнении его выходной энергии (мощности) и допустимых пределов излучения при однократном воздействии генерируемого излучения. Под однократным воздействием лазерного излучения понимается случайное воздействие с длительностью, не превышающей 3× 104 с.

По степени опасности лазеры согласно ГОСТ Р и «Санитарным нормам и правилам устройства и эксплуатации лазеров» № 000-91 подразделяются на четыре класса:

1-й класс - выходное коллимированное излучение не представляет опасности для глаз и кожи, т. е. лазерные изделия безопасны при предполагаемых условиях эксплуатации;

2-й класс - выходное излучение (в диапазоне длин волн от 400 до 700 нм) представляет опасность при облучении глаз коллимированным пучком. Защита глаз обеспечивается естественными реакциями, включая рефлекс мигания;

3 - й класс - выходное излучение представляет опасность при облучении глаз коллимированным, а также диффузионно отраженным излучением на расстоянии 10 см от отражающей повержности, и (или) при облучении кожи коллимированным излучением. Класс 3 согласно ГОСТ делится на два класса: 3А и 3В. Непосредственное наблюдение пучка, испускаемого лазерными изделиями класса 3А с помощью оптических инструментов, может быть опасным. Непосредственное наблюдение же лазерного излучения изделий класса 3В всегда опасно;

4-й класс - выходное излучение представляет опасность при облучении кожи диффузно отраженным излучением на расстоянии 10 см от отражающей поверхности. Такие лазерные изделия создают опасное рассеянное излучение.

При рассмотрении вопроса о воздействии лазерного излучения устанавливаются, согласно “Правилам” три диапазона длин волн:

1 от 180 до 380 нм (ультрафиолетовый диапазон);

П от 380 до 1400 нм (видимый и ближний инфракрасный диапазон);

Ш от 1400 до 105 нм (дальний инфракрасный диапазон).

Классификация лазеров проводится по выходным характеристикам излучения расчетным методом согласно ГОСТ Р 50723 – 94 в соответствии с табл. 1 (приведены расчетные соотношения для непрерывного лазерного излучения видимого диапазона). При этом, лазерное изделие относится к конкретному классу опасности, если лазерное излучение, проходящее через апертуру, превышает допустимый предел излучения (ДПИ) для всех более низких классов, но не превышает ДПИ для класса, к которому изделие отнесено.

Таблица 1.

Допустимые пределы излучения для лазерных изделий при длительности воздействия t=0,25 – 10 с на длинах волн 400 – 700 нм.

Класс опасности лазера	ДПИ
1	, Дж
2	, Вт
3А	, Вт
3В	0,5 Вт

Примечание. для ; для . мрад для и мрад для .

Угловой размер источника излучения определяется по формуле ,

где S – площадь источника излучения,

R – расстояние от точки наблюдения до источника,

- угол между нормалью к поверхности источника и направлением визирования.

Под апертурой r понимается отверстие в защитном кожухе лазера, через которое испускается лазерное излучение. Практически апертура составляет величину в единицы миллиметров. В «Правилах» предельно допустимые уровни излучения приводятся для апертур м и для м. Площадь источника S рассчитывается согласно .

Таблица 2

Соотношения для предельно допустимого уровня энергии излучения

Длина волны l, нм	Длительность Облучения t, с	WПДУ, Дж
380–600 600–750 750–1000 1000–1400	t 2,3 ×10-11 2,3 ×10-11– 5,0 ×10-5 5,0 ×10-5– 1,0 t 6,5 ×10-11 6,5 ×10-11 –5,0 ×10-5 5,0 ×10-5 –1,0 t 2,5 ×10-10 2,3 ×10-10 –5,0 ×10-5 5,0 ×10-5 – 1,0 t 10-9 10-9 – 5,0 ×10-5 5,0 ×10-5 –1,0	8 ×10-3 5,9 ×10-5 1,6 ×10-7 1,2 × 10-4 4,0 ×10-7 3,0 ×10-4 10-6 7,4 ×10-4

П р и м е ч а н и е. Длительность воздействия меньше 1 с. Ограничивающая апертура 7 ×10-3м.

Степень опасности лазерного излучения для персонала связана с уровнем излучения на рабочем месте. При превышении предельно допустимых уровней лазерного излучения следует применять комплекс защитных мероприятий для данного класса опасности лазера. Под предельно допустимым уровнем (ПДУ) лазерного излучения при однократном воздействии понимается уровень излучения, при воздействии которого существует незначительная вероятность возникновения обратимых отклонений в организме работающего. ПДУ лазерного излучения при хроническом воздействии (систематически повторяющееся воздействие, которому подвергаются люди профессионально связанные с лазерным излучением) – уровень излучения, воздействие которого при работе установленной продолжительности в течение всего трудового стажа не приводит к травме, заболеванию или отклонению в состоянии здоровья работающего в процессе работы или в отдаленные сроки жизни настоящего и последующих поколений;

Для определения предельно допустимых уровней энергии WПДУ, мощности PПДУ или экспозиции HПДУ, а также облученности EПДУ при воздействии на глаза коллимированного лазерного излучения (прямого и зеркально отраженного пучка) в диапазоне от 380 до 1400 нм при однократном облучении глаз необходимо воспользоваться данными и соотношениями, приведенными в табл. 2 для WПДУ и табл. 3 для PПДУ.

Таблица 3

Соотношения для предельно допустимого уровня мощности излучения

Длина волны l, нм	Длительность Облучения t, с	PПДУ, Вт
380– 500 500–600 600–700 700–750 750–1000 1000–1400	1,0 –5,0 ×102 5,0 ×102 – 104 t 104 1,0 – 2,2 ×103 2,2 ×103 –104 t 104 1,0 – 2,2 ×103 2,2 ×103 – 104 t 104 1,0 --104 t 104 1,0 –104 t 104 1,0 – 104 t > 104	6,9 ×10-5 / 3,7 ×10-3 / t 3,7 ×10-7 5,9 ×10-5 / 10-2 / t 10-6 1,2 ×10-4 / 2,0 ×10-2 / t 2,0 ×10-6 1,2 ×10-4 / 5,5 ×10-6 3,0 ×10-4 / 1,4 ×10-5 7,4 ×10-4 / 3,5 ×10-5

П р и м е ч а н и е. Длительность воздействия больше 1 с. Ограничивающая апертура 7 ×10-3м.
