Маркировка грузов (стр. 3 )

Беречь от излучения

5

5

В миллиметрах

Размеры знака и его деталей
В	H	h	h1	S
31	64	15	8	3
43	95	21	11	4
59	138	29	15	5
82	200	40	21	7

Скоропортящийся груз

6

6

В миллиметрах

Размеры знака и его деталей
В	b	b1	H	h	a
42	18	3	64	19	3
64	28	4	95	29	4
95	42	5	138	43	5
138	63	8	200	64	6

Герметичная упаковка

7

7

В миллиметрах

Размеры знака и его деталей
D	b	b1	h	S	S1
42	10	2	12	3	1,0
64	20	2	28	4	1,5
94	28	3	40	5	2,0
138	38	4	54	8	2,0

Крюками не брать

8

8

В миллиметрах

Размеры знака и его деталей
В	H	А	r	r1	S
40	64	16	6	5	3
59	95	26	8	9	4
88	138	40	13	14	6
138	200	56	20	18	10

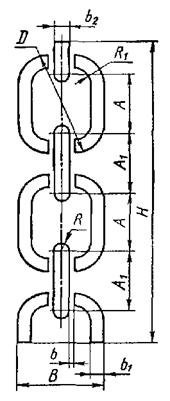

Место строповки

9

9

В миллиметрах

Размеры знака и его деталей
Н	A	A1	D	R	b	b1	b2	R1	B
60	12	12	21	3,0	2,0	2,0	3,0	4,0	18
95	18	16	30	4,0	2,0	3,0	4,0	6,0	26
125	26	24	44	6,0	2,0	5,0	6,0	9,0	36
200	38	36	62	9,0	3,0	7,0	8,0	13,0	50

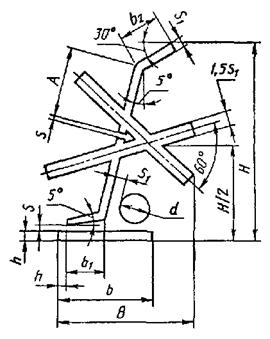

Здесь поднимать тележкой запрещается

10

10

В миллиметрах

Размеры знака и его деталей										Длина или ширина груза
В	b	b1	b2	H	h	d	S	S1	A
74	60	21	17	125	5	8	2	6	31	До 1000,0
105	84	28	24	175	7	16	3	7	43	Св.1000,0

(Измененная редакция. Изм. № 1).
