Конкурсная документация. Открытый конкурс по выбору организации на проектирование и строительство плавпричала ПМ-61М (три секции) для Владивостокского филиала » (№ ВЛД 2-13) (стр. 6 )

В случае несоответствия фактического обеспечения указанным планам или при их отсутствии уполномоченный представитель Заказчика вправе потребовать у Исполнителя немедленного устранения выявленных замечаний, а в случае неоднократных нарушений установленных правил безопасности и утвержденных планов по ее обеспечению, вправе потребовать приостановления Работ до их полного устранения и предъявления Заказчику.

13.12. До начала работы Приемочной комиссии и подписания Приемного акта Приемочной комиссии, согласно Графику выполнения работ (Приложение к настоящему Договору) Исполнитель обязан передать Заказчику два комплекта документации на русском языке по построенному Объекту, включающей: техническую и эксплуатационную документации на Объект, сертификаты и паспорта на Оборудование, Материалы, а также все необходимые положительные заключения Классификационного общества и других надзорных и контролирующих организаций.

13.13. До устранения всех замечаний Приемочной комиссии и утверждения Заказчиком Приемного акта Приемочной комиссии, Исполнитель несет риск случайной гибели или случайного повреждения Объекта (или его части) в том числе оборудования.

13.14. Исполнитель обязуется создать необходимые условия для обеспечения работы на территории Исполнителя представителей Заказчика.

13.15. Исполнитель обязуется в течение 15 (пятнадцати) календарных дней с момента заключения Договора заключить договор страхования строительно-монтажных рисков, с ответственностью за все риски от любых внезапных и непредвиденных событий на территории Исполнителя, связанных в том числе:

а) со случайной гибелью или повреждением Объекта, Работ, Материалов, Оборудования и иного имущества, являющегося предметом Договора на страховую сумму равную цене Договора;

в) с возмещением убытков от гибели или повреждения Работ, Объекта, части Объекта в результате дефектов строительных Материалов, Оборудования, некачественно выполненной Работы.

13.16. Стоимость страхования строительно-монтажных работ должна составлять, не более 1% от цены Договора.

13.17. Исполнитель обязуется выполнять надлежащим образом все свои обязательства, предусмотренные в других разделах Договора и законодательством Российской Федерации.

Статья 14. Порядок осуществления испытаний (проверок) по Договору

14.1. Стороны проводят периодические испытания и/или проверки в ходе выполнения Работ, а также систематические проверки качества используемых при их выполнении Материалов и Оборудования и выполняемых Работ.

14.2. О начале проведения Исполнителем испытаний (проверки) он направляет соответствующее сообщение Заказчику не позднее, чем за 3 (три) рабочих дня до начала осуществления испытаний (проверки).

В случае неявки представителя Заказчика или иного уполномоченного им лица без уважительной причины, Исполнитель вправе произвести испытание (проверку) в назначенный день в его отсутствие при условии представления Заказчику протокола о результатах испытаний (проверки), подписанного представителем Классификационного общества или, если указанное испытание (проверка) не подлежит надзору Классификационного общества, представителем соответствующей контролирующей или надзорной организации. Сведения о проведенных контрольных мероприятиях и их результатах отражаются в общем журнале работ с приложением к нему соответствующих актов.

14.3. Заказчик вправе самостоятельно в течение срока действия настоящего Договора производить проверку (экспертизу) выполняемых Исполнителем Работ и качества используемых на Объекте Материалов. В случае проведения Заказчиком таких испытаний и (или) экспертизы Исполнитель обязан обеспечить доступ официально привлекаемых Заказчиком экспертов (представителей экспертной организации) на территорию Исполнителя для проведения соответствующей проверки (экспертизы). При этом о замеченных недостатках Работ и/или дефектах Материалов Заказчик обязан письменно сообщить Исполнителю. Такие

указания являются обязательными для исполнения Исполнителем. Сведения о проведенных контрольных мероприятиях и их результатах отражаются в общем журнале работ с приложением к нему соответствующих актов.

14.4. Отсутствие Уполномоченного лица Заказчика во время проведения испытания (проверки), либо проведение Исполнителем проверки (испытаний) в присутствии других лиц, либо проведение проверки Заказчиком самостоятельно, не освобождают Исполнителя от ответственности за соблюдение качества Работ, Материалов, Оборудования и их соответствия требованиям Классификационного общества и других надзорных или контролирующих организаций.

14.5. Если по результатам испытаний (проверки) будет выявлено, что качество испытываемых Материалов или Оборудования окажется ниже качества, требуемого для осуществления их нормальной эксплуатации и не соответствует условиям Договора, использование таких Материалов или Оборудования запрещается. В таком случае Исполнитель обязан, за свой счет, в согласованные с Заказчиком сроки, осуществить замену некачественных Материалов или Оборудования.

Если по результатам испытаний (проверки) будет обнаружено, что Работы не соответствуют стандартам качества, требованиям Технического и Технорабочего проектов, условиям Договора, Исполнитель обязан своими силами и за свой счет устранить указанные недостатки с соблюдением сроков, установленных Графиком выполнения работ (Приложение к настоящему Договору), если иные сроки не согласованы Сторонами дополнительно, что должно быть подтверждено дополнительным соглашением к Договору.

14.6. Исполнитель обязан организовать и обеспечить испытания по выполнению в полном объеме всех функций Объекта.

14.7. Все Работы, Оборудование, Механизмы и Объект в целом, в ходе исполнения Договора и до сдачи его Приемочной комиссии, проходят испытания в сроки, указанные в Графике выполнения работ (Приложение к настоящему Договору).

14.8. Заказчик в ходе выполнения Работ может давать в письменной форме обязательные для исполнения Исполнителем распоряжения в отношении замены несоответствующих стандартам качества и требованиям Классификационного общества и других контролирующих или надзорных органов Материалов и Оборудования, обнаруженных во время проверки, испытания и устранения дефектов.

В таком случае Исполнитель обязан за свой счет, своими силами и средствами выполнить любое из указанных распоряжений Заказчика без изменения сроков выполнения Работ, установленных Графиком выполнения работ (Приложение № 4 к настоящему Договору).

14.9. Исполнитель в срок не позднее 3 (трех) календарных дней обязан приступить к устранению отмеченных Заказчиком недостатков, кроме случаев аварийной ситуации, требующей немедленного устранения.

14.10. Уполномоченный представитель Заказчика участвует в работе комиссий Исполнителя по выбору поставщиков основного оборудования (перечень такого оборудования взаимно согласуется Исполнителем и Заказчиком), с целью осуществления контроля за выбором Оборудования, Механизмов и Материалов, приобретаемых для монтажа (установки) на Объект. Уполномоченный представитель Заказчика вправе приостановить выбор Исполнителя того или иного Оборудования, Механизмов и Материалов, если такое Оборудование, Механизмы, Материалы не являются первоклассными, или если их технические характеристики не являются лучшими по сравнению с другими типами, предлагаемыми на рынке по сопоставимым ценам, или их эксплуатация в последующем может быть затруднена ввиду отсутствия в Российской Федерации развитой системы сервисного обслуживания, недолговечности или ограниченного ресурса, или если производители оборудования (поставщики) имеют отрицательную деловую репутацию, подтвержденную практикой подобных поставок.

14.11. Заказчик обязан приступить к приемке построенного Исполнителем Объекта не позднее 5 (пяти) рабочих дней со дня получения уведомления Исполнителя.

Статья 15. Изменения Договора

16.1. Изменения и дополнения в условия настоящего Договора, необходимость внесения которых возникает в процессе его исполнения, оформляются дополнительными соглашениями к Договору, подписываемыми уполномоченными представителями Сторон, если иное не предусмотрено действующим законодательством Российской Федерации.

16.2. Все дополнительные соглашения к настоящему Договору становятся его неотъемлемой частью с момента их подписания уполномоченными представителями Сторон.

Статья 16. Расторжение Договора

17.1. Настоящий Договор может быть расторгнут по соглашению Сторон, по решению суда по основаниям, предусмотренным гражданским законодательством Российской Федерации, а также в случае одностороннего отказа Заказчика от исполнения Договора.

17.2. Заказчик вправе в одностороннем порядке отказаться от исполнения Договора, в том числе в следующих случаях:

17.2.1. Нарушения Исполнителем сроков (начальных, промежуточных, окончания) выполнения работ более чем на 20 (двадцать) дней против сроков, установленных Графиком выполнения работ (Приложение к Договору) по вине Исполнителя;

17.2.2. Проведения работ с нарушением действующих строительных норм и правил и /или с отступлением от Рабочей документации, несмотря на неоднократные (более двух раз) письменные предупреждения Заказчика либо Представителя Заказчика;

17.2.3. Невыполнения в согласованный срок (в том числе ненадлежащего выполнения) более двух раз либо отказа Исполнителя от выполнения распоряжений Заказчика либо Представителя Заказчика об устранении выявленных в Работах, Материалах, Оборудовании недостатков;

17.2.4. Признания Исполнителя несостоятельным, проведения его реорганизации либо ликвидации, осуществления Исполнителем своей деятельности под контролем внешнего управляющего в пользу своих кредиторов, а также в том случае, если предпринимается какое-либо действие или происходит какое-либо событие, которое (в соответствии с применимым законодательством) влечет за собой последствия, аналогичные любому из указанных действий или событий;

17.2.5. Приостановки Заказчиком выполнения Работ по Договору в соответствии с пунктом 12.2 Договора на срок более 3 (трех) месяцев.

17.3. При досрочном расторжении настоящего Договора Стороны производят взаиморасчеты за Работы только в той части, в какой они фактически выполнены Исполнителем и приняты в установленном порядке Заказчиком на момент такого расторжения.

17.4. После расторжения Договора по условиям пункта 17.1 Договора Исполнитель обязан:

а) прекратить все дальнейшие работы, кроме тех, которые ведутся за счет Заказчика и дополнительно согласованы Сторонами, либо по указанию Представителя Заказчика и которые необходимы для обеспечения сохранности и защиты уже законченных частей Работ;

б) передать Представителю Заказчика всю исходно-разрешительную документацию, Рабочую документацию и Исполнительную документацию, Оборудование и Материалы, которые уже оплачены Исполнителю;

в) передать остальные части Работ, выполненные Исполнителем на дату расторжения Договора.

Статья 17. Обстоятельства непреодолимой силы

18.1. В настоящей статье термин «обстоятельство непреодолимой силы» означает чрезвычайное, непредвиденное при данных условиях обстоятельство, имеющее внешний характер по отношению к деятельности Сторон, возникшее после заключения Договора и влекущее за собой нарушение договорного обязательства, включая (но не ограничиваясь):

18.1.1. Стихийное бедствие;

18.1.2. Война, военные действия (с объявлением или без объявления войны), вторжение, действия враждебных государств, мобилизация, реквизиция или эмбарго;

18.1.3. Восстание, революция, мятеж, военная диктатура, узурпация власти или гражданская война;

18.1.4. Радиоактивное заражение, источником которого является какое-либо ядерное топливо или радиоактивные отходы сжигания ядерного топлива, радиоактивные, токсичные, взрывчатые или прочие опасные свойства любого ядерного взрывного устройства или ядерного компонента такого устройства;

18.1.5. Бунт, волнения или беспорядки, кроме тех, которые возникают исключительно среди работников Исполнителя или его Субподрядчиков;

18.1.6. Расстройство или крушение Российской банковской системы, что делает невозможным для Заказчика надлежащим образом осуществлять платежи Исполнителю;

18.1.7. Принятие органами государственной власти Российской Федерации решений, препятствующих исполнению Сторонами обязательств, принятых на себя в соответствии с условиями Договора.

Факт возникновения обстоятельств непреодолимой силы должен быть удостоверен соответствующими компетентными органами Российской Федерации.

18.2. При наступлении события, которое, по мнению Исполнителя, представляет собой обстоятельство непреодолимой силы и может повлиять на выполнение им своих обязательств, он обязан уведомить об этом Заказчика и приложить усилия к тому, чтобы продолжать выполнение своих обязательств в той мере, в какой это практически целесообразно и возможно. Исполнитель обязан также уведомить Заказчика обо всех предложениях, включая любые обоснованные альтернативные способы выполнения обязательств, но не должен применять эти предложения на практике без согласия Заказчика.

18.3. При наступлении события, которое, по мнению Заказчика, представляет собой обстоятельство непреодолимой силы и может повлиять на выполнение им своих обязательств, он обязан незамедлительно уведомить об этом Исполнителя и приложить усилия к тому, чтобы продолжать выполнение своих обязательств в той мере, в какой это практически целесообразно. Заказчик обязан также уведомить Исполнителя обо всех предложениях, направленных на завершение Работ и сведение к минимуму любых дополнительных затрат со стороны Заказчика или Исполнителя.

18.4. Независимо от любого продления срока, в случае наступления обстоятельства непреодолимой силы и длительности его действия в течение 90 дней, любая из Сторон вправе направить другой Стороне предложение о расторжении Договора.

В случае расторжения Договора по условиям настоящего пункта, Заказчик обязан в течение 3 недель с даты расторжения Договора определить стоимость выполненных работ, а также:

а) суммы, подлежащие уплате за любые выполненные работы, расценки на которые установлены в Договоре;

б) стоимость Оборудования и Материалов, заказанных для Работ, которые были уже поставлены Исполнителю. Исполнитель обязан передать это Оборудование и Материалы в распоряжение Заказчика, с приложением всех паспортов, гарантийных талонов, инструкций и других необходимых документов;

в) любые другие расходы или обязательства, обоснованно понесенные или взятые на себя Исполнителем в этих обстоятельствах;

г) затраты на производство и завершение работ, устранение всех дефектов, компенсацию убытков от задержки завершения Работ (если это имеет место), а также всех прочих расходов, понесенных Заказчиком,

и оформить расчет стоимости подлежащих оплате работ. На основании этого расчета Стороны обязаны произвести окончательный взаимный расчет.

Статья 18. Сдача и приемка Работ

19.1. Не позднее, чем за 10 (десять) календарных дней до начала сдачи результата Работ Исполнитель направляет Заказчику письменное уведомление о подтверждении, что фактически выполненные работы соответствуют Рабочей документации и условиям настоящего Договора и готовы для приемки их по Акту сдачи приемки законченного строительством Объекта.

19.2. В течение 20 (двадцати) рабочих дней с момента подписания Акта приемки законченного строительством объекта Заказчик назначает Приемочную комиссию для приемки законченного строительством Объекта по Приемному акту Приемочной комиссией.

19.3. Работы по строительству Объекта считаются принятыми, а обязательства Исполнителя по строительству Объекта завершенными после утверждения Заказчиком Приемного акта Приемочной комиссией.

Статья 19. Охрана окружающей среды и безопасность проведения работ

20.1. Исполнитель обязан при осуществлении Работ соблюдать требования Федерального закона -ФЗ «Об охране окружающей среды» и иных нормативных правовых актов об охране окружающей среды и о безопасности строительных Работ. Исполнитель несет ответственность за нарушение указанных требований в соответствии с законодательством Российской Федерации.

20.2. Исполнитель обязан принять все разумные меры по охране окружающей среды и избегать нарушений общественного порядка, вызывающих неудобство для граждан и их имущества в результате загрязнения, шума или других причин, являющихся следствием применяемых Исполнителем методов производства Работ. Исполнитель обязан следить за тем, чтобы выбросы в воздух, электрические разряды по поверхности и отводимые от Объекта сточные воды в течение срока действия настоящего Договора не превышали показателей, установленных нормативными правовыми актами и законодательством Российской Федерации.

20.3. Все суммы убытков и компенсаций, подлежащих уплате Третьим лицам по искам в связи с нарушением Исполнителем правил и норм соблюдения охраны окружающей среды и безопасности проведения Работ, возлагаются на Исполнителя.

Статья 20. Ответственность сторон

21.1. За неисполнение или ненадлежащее исполнение обязательств, предусмотренных настоящим Договором, Стороны несут ответственность на условиях и в порядке, установленных настоящим Договором и законодательством Российской Федерации.

21.2. В случае нарушения Исполнителем срока окончания выполнения Работ, указанного в п. 10.2 настоящего Договора, Заказчик вправе потребовать от Исполнителя уплату неустойки в размере 0,1% от Цены Договора за каждый день просрочки.

21.3. В случае нарушения Исполнителем сроков (начальных, конечных) выполнения отдельных видов работ, предусмотренных Графиком выполнения работ (Приложение к Договору), Заказчик вправе потребовать от Исполнителя уплату неустойки в размере 0,1% от цены соответствующего вида работ за каждый день просрочки.

21.4. Заказчик вправе удержать сумму неустойки (пени, штраф), исчисленную им в соответствии с пунктами 21.2 и/или 21.3 Договора из любых платежей, причитающихся Исполнителю в соответствии с условиями Договора.

21.5. Уплата неустойки не освобождает Стороны от исполнения ими своих обязательств в полном объеме, предусмотренном Договором.

Статья 21. Разрешение споров между Сторонами

22.1. Все споры и разногласия, которые могут возникнуть из настоящего Договора или в связи с ним, разрешаются Сторонами в досудебном порядке путем предъявления претензии.

22.2. Сторона, получившая претензию от другой Стороны, обязана рассмотреть ее в течение 14 календарных дней с момента получения.

22.3. Если спор не будет разрешен Сторонами в претензионном порядке, либо ответ на претензию не будет получен в установленный срок, Сторона, направившая претензию, вправе обратиться в арбитражный суд в порядке, установленном действующим законодательством Российской Федерации.

Статья 22. Иные условия

23.1.  Заказчик освобождается от ответственности по претензиям, вытекающим из нарушений Исполнителем в ходе выполнения Работ по Договору, а также последующей эксплуатации Объекта прав обладателей товарных знаков, торговых марок названий Строительной техники, Материалов и Оборудования, используемых в Работах и на построенном Объекте. В таком случае ответственность в полном объеме предъявляемых требований несет Исполнитель.

23.2. Настоящий Договор составлен в трех экземплярах, имеющих равную юридическую силу, один экземпляр для Исполнителя и два экземпляра для Заказчика.

23.3. Во всем остальном, не предусмотренном настоящим Договором, Стороны руководствуются действующим законодательством Российской Федерации.

Статья 23. Вступление Договора в силу

24.1. Настоящий Договор вступает в силу с даты его подписания Сторонами и действует до полного исполнения Сторонами обязательств по нему.

Статья 24. Приложения к Договору

25.1. Нижеследующие приложения являются неотъемлемой частью настоящего
Договора:

25.1.1. Приложение № 1 - Протокол соглашения о Договорной цене  на 1 л.

25.1.2. Приложение № 2 - Расчет цены Договора победителя открытого конкурса на __ л.

25.1.3. Приложение – Техническое задание на проектирование и строительство плавпричала ПМ-61М, разработанное , на 19 л.

25.1.4. Приложение № 4 - График выполнения работ на ____ л.

25.2. При исполнении настоящего Договора Сторонами согласован следующий приоритет документов:

1. Настоящий Договор;

2. Приложения, указанные в п. 25.1 настоящего Договора;

3. Предложение Исполнителя

Статья 25. Юридические адреса и банковские реквизиты сторон

ЗАКАЗЧИК:

»

Адрес: , стр. 7,

, ф. (4

ИНН: , КПП: , Р/счет №

г. Москва, БИК:, К/счет №

ИСПОЛНИТЕЛЬ:

____________________________________________

____________________________________________

____________________________________________

ОТ ЗАКАЗЧИКа		ОТ ИСПОЛНИТЕЛЯ
Генеральный директор »
________________ М. П.		_________________ /___________/ М. П.

Приложение к Договору от «__»_________ 2012 г. № ______

ПРОТОКОЛ

соглашения о договорной цене

Мы, нижеподписавшиеся, от лица Заказчика - Генеральный директор ФГУП «Росморпорт» и от лица Исполнителя -________________________, удостоверяем, что Сторонами достигнуто соглашение о том, что стоимость проектирования и строительства плавпричала ПМ-61М (три секции) для Владивостокского филиала » определена путем проведения открытого конкурса.

Стоимость Работ по Договору составляет ___________ (______) рублей, в том числе НДС 18 % ___________ (______) рублей.

Настоящий Протокол составлен на основании протокола заседания конкурсной комиссии от ________ № _______ по выбору организации на выполнение проектирования и строительства плавпричала ПМ-61М (три секции) для Владивостокского филиала ».

Настоящий Протокол является основанием для проведения взаимных расчетов и платежей между Сторонами в соответствии с условиями Договора.

ОТ ЗАКАЗЧИКа		ОТ ИСПОЛНИТЕЛЯ
Генеральный директор »
________________ М. П.		_________________ /___________/ М. П.

Приложение к Договору от «____» ___________ 2012 г.№ _______________________

Расчет цены Договора

победителя открытого конкурса

на право заключения Договора на проектирование и строительство плавпричала ПМ-61М (три секции) для Владивостокского филиала »

.№№ п/п	Наименование показателей	Стоимость работ, в твердых ценах 2012 г., (тыс. руб. с учетом НДС)*
1	2	3
А	Общая стоимость работ (с учетом НДС):
Стоимость работ, в том числе:
1. I этап выполнения работ:
1.1.
1.2.
1.3.
…	…
…	…
2. II этап выполнения работ:
2.1.
2.2.
2.3.
…	…
…	…
7. Прочие затраты, в т. ч. страхование рисков, доставка в порт Владивосток

ОТ ЗАКАЗЧИКа		ОТ ИСПОЛНИТЕЛЯ
Генеральный директор »
________________ М. П.		_________________ /___________/ М. П.

Раздел G.6. Техническая часть.

ТЕХНИЧЕСКОЕ ЗАДАНИЕ
на проектирование и строительство Плавпричала ПМ-61М.

1. ОБЩИЕ ПОЛОЖЕНИЯ.

1.1.Назначение технического задания

Настоящее техническое задание является основным техническим документом, определяющим требования, которым должен удовлетворять построенный плавпричал.

Плавпричал должен соответствовать требованиям следующих правил, с учётом изменений действующих на момент подписания Договора на проектирование:
- Правила классификации и постройки морских судов. Российский морской регистр судоходства, 2010г.;

- Правила по оборудованию морских судов. Российский морской регистр судоходства, 2010 г.;

- Санитарные правила для морских судов 1984 г.

- Единая система защиты от коррозии и старения. Покрытия лакокрасочные, ОСТ5Р.9

- СУОТ. Требования техники безопасности к морским судам, РД31.81;

- Руководство по применению положения Международной Конвенции по предотвращению загрязнения моря с судов МАРПОЛ 73/78, 2010 г;

2. ОБЩЕСУДОВАЯ ЧАСТЬ.

2.1. Тип судна

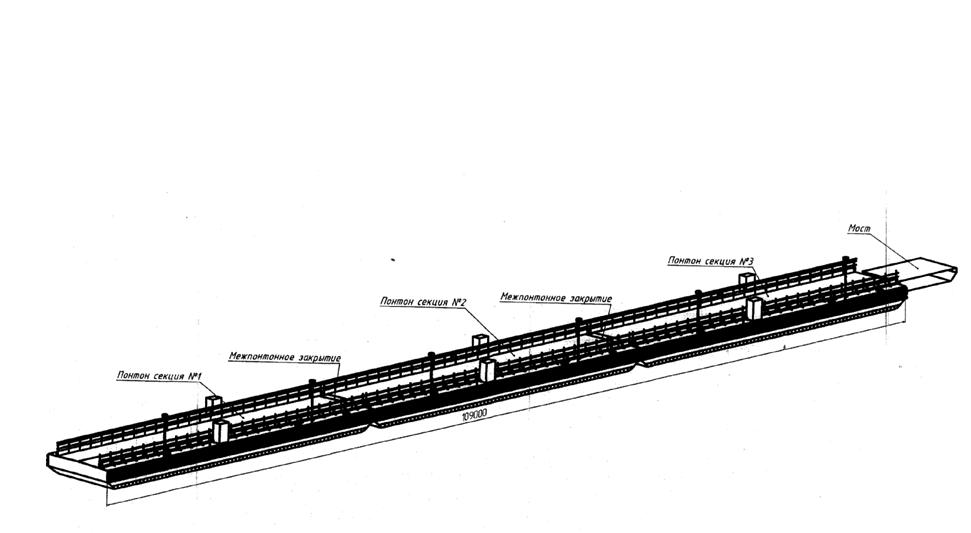

Плавпричал состоит из трех цельнометаллических понтонов: головного, среднего и корневого, соединенными между собой шарнирными устройствами и переходными аппарелями (2 шт), и моста связывающего последние с берегом.

Причал закрепляется к грунту с помощью якорей.

В состав причала входят понтоны, мост, устройства (якорное, швартовное и пр.), инженерные сети (системы трубопроводов и кабельные сети).

Понтоны представляют собой плавучести прямолинейного очертания, оборудованные соответствующими устройствами и системами. Так же, каждый понтон в отдельности, может использоваться в качестве плавпричала.

За основу конструкции понтона принять секцию плавпричала проекта ПМ-61М, строительство которой осуществлялось в 60-80 годы на СРЗ ММФ в г. Находка и г. Мурманск.

2.2. Назначение плавпричала и главные размерения.

Плавпричал относится к морским плавучим стальным стояночным причалам и предназначен для стационарной установки в условиях защищенной от волнения акватории.

Причал предназначен для стоянки и обслуживания судов портофлота
водоизмещением до 5 000 т.

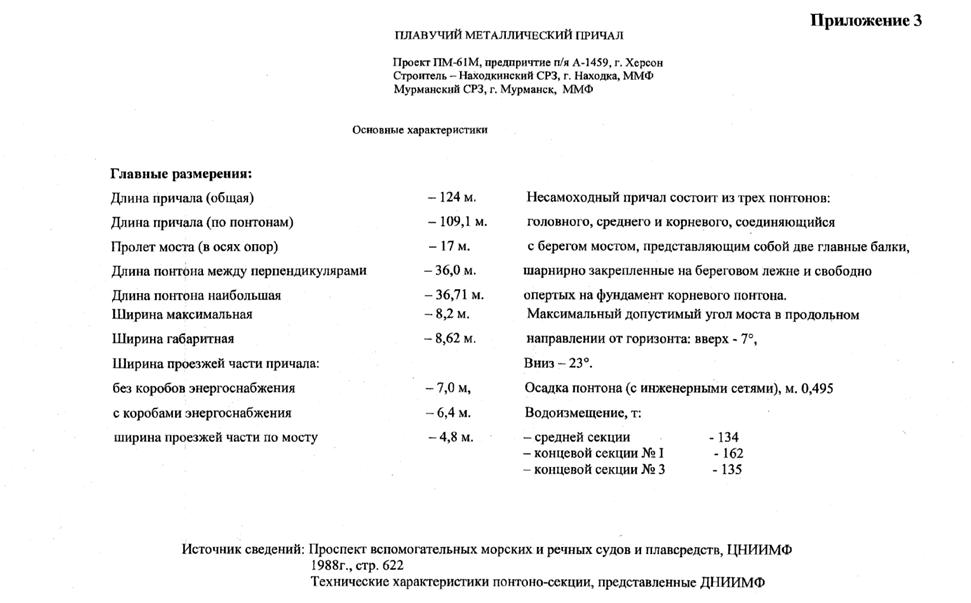

Главные размерения:

Длина причала (общая) -124 м.

Длина причала (по понтонам,1 м.

Пролет моста (в осях опор) -17 м.

Длина понтона между перпендикулярами - 36,0 м.

Длина понтона наибольшая - 36,71 м.

Ширина максимальная - 8,2 м.

Ширина габаритная - 8,62 м.

Ширина проезжей части причала:

без коробов энергоснабжения - 7,0 м,

с коробами энергоснабжения - 6,4 м.

ширина проезжей части по мосту - 4,8 м.

Осадка причала порожнем - 0,495 м.

Высота:

по борту -2,2 м,

по ДП - 2,3 м.

Общий вес комплекта (без железобетонных якорей) -431 т.

2.3. Класс судна.

Без класса.

2.4. Грузоподъемность.

Допускаемые эксплуатационные нагрузки на палубу:

равномерно-распределенная - 0,7т;

колесная (давление на ось) -40 т;

гусеничная - 80 т;

давление от колес подвижных средств - 50 т/м2.

2.6 Непотопляемость.

Непотопляемость порожнем обеспечена при затоплении двух любых отсеков каждого понтона. Непотопляемость с равномерно-распределенной нагрузкой 0,7 т/м2 обеспечена при затоплении одного любого отсека каждого понтона.

2.7. Общее расположение.

Корпус понтона разделен системой продольных и поперечных переборок на 8 бортовых и 1 центральный водогазонепроницаемый отсек, проходящий по всей длине понтона и ограниченный продольными переборками. Для доступа в бортовые отсеки на палубе устанавливаются люки-лазы (по 3 шт. на борт).

В отсеках обоих бортов с каждой стороны в нос и корму от мидель - шпангоута располагается по одному помещению под кладовые, со стеллажами шириной 600 мм., принудительной вентиляцией и освещением, габаритами 2,6х9м.

Кладовые предназначены для хранения ЗИПа, инструментов, оборудования не оснащены отоплением и изоляцией.

Вход и выход из центрального отсека в бортовой отсек (где располагается кладовая) - через двери, II-L-Ст-1200х600х8-Р-АВ-100,0/4,0, расположенные между шпангоутами в продольной переборке Пр. Б ишпангоутами в продольной переборке и выход из бортового отсека (где располагается кладовая) на палубу осуществляется через тамбучины, с дверью II-L,-Ст-1600х600х8-Р-АВ-100,0/4,0.

3. КОРПУС.

3.1. Материал корпуса.

Марка стали корпуса плавпричала - Сталь 3сп, ГОСТ .

3.2. Шпация.

Система набора палубы поперечная, бортов и днища - продольная. Шаг рамных шпангоутов - 1,5 м, шпация - 500 мм.

3.3. Наружная обшивка.

Обшивка днища и бортов имеет толщину 6 мм. Обшивка скулы - 8 мм.

3.4. Настил палубы.

Обшивка палубы — рифленый лист с приварными полосами, имеет толщину 8мм.

3.5. Переборки.

Понтон разделен двумя гофрированными продольными переборками и шестью гофрированными поперечными полупереборками толщиной 5 мм.

3.6. Днищевой набор.

Днищевой набор состоит из флоров, днищевых стрингеров таврового сечения и продольных ребер жесткости из уголка.

3.7. Бортовой набор.

Бортовой набор состоит из рамных шпангоутов таврового сечения и продольных ребер жесткости из уголка.

3.8. Палубный набор.

Палубный набор состоит из рамных бимсов и карлингсов таврового сечения, продольных ребер жесткости из уголка. На палубе, на колесоотбойнике предусмотреть леерное ограждение общей высотой 1100 мм.

3.10. Защита корпуса судна от коррозии.

Защита наружных поверхностей корпуса от коррозии осуществляется грунтовкой и нанесением необходимого количества слоев краски согласно «Ведомости окраски судна», в соответствии с ОСТ5Р.92

Подготовка поверхностей под окраску и окраска выполняется по технологиям завода-строителя.

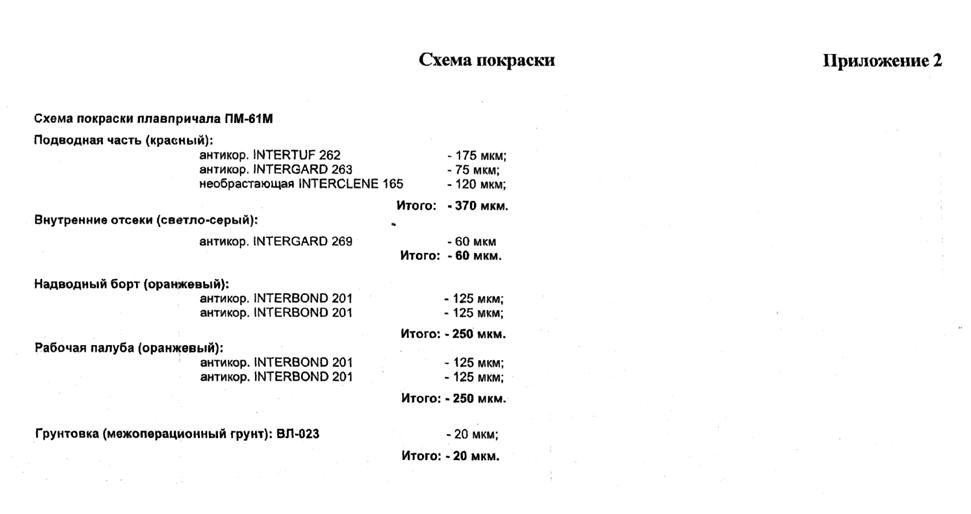

Схема покраски указана в Приложении 2.

4. ОБОРУДОВАНИЕ ПОМЕЩЕНИЙ И ДЕЛЬНЫЕ ВЕЩИ.

4.1. Трапы.

На плавпричале должны быть установлены следующие трапы:

Скоб-трапы для доступа в сухие отсеки через люки, шириной 400м;

Наклонные трапы (под углом в 60°) в кладовые, шириной 600мм.

4.2.Люки.

Должны быть установлены следующие люки-лазы:

для схода в сухие отсеки - водогазонепроницаемые люки 450х600 мм в свету, укомплектованные спецключом для запирания.

4.3. Двери.

Для доступа в центральный отсек в продольных переборках между 9 и 10 шпангоутами в продольной переборке Пр. Б ишпангоутами в продольной переборке Л. Б. устанавливаются водогазонепроницаемые двери II-L-Ст-1200х600х8-Р-АВ-100,0/4,0. Вход и выход из бортового отсека (где располагается кладовая) на палубу осуществляется через тамбучины, с дверью II-L-Ст-1600х600х8-Р-АВ-100,0/4,0.

5. ИЗОЛЯЦИЯ.

Изоляция не устанавливается.

6. СУДОВЫЕ УСТРОЙСТВА.

6.1. Якорное устройство.

Причал устанавливается и закрепляется на месте ко дну мертвыми якорями на цепях (4 цели по 2 смычки на понтон) с пригрузочными массивами или без них, в зависимости от глубины (мертвые якоря и пригрузочные массивы в комплект поставки не входят).

6.2. Швартовное устройство.

Швартовное устройство представляет собой крестовые кнехты (D=200 мм), установленные по кордону причала по 4 с каждого борта.

6.3. Буксировочное устройство.

Для выполнения буксировки к месту установки каждый понтон снабжается буксирными тросами (усами).

Крепление тросов осуществляется за носовые полушарниры понтонов.

6.4. Отбойное устройство.

Верхний привальный брус по ширстречному поясу изготавливается из резины трапецеидального сечения в жестких косынках.

Остальные два привальных бруса изготавливаются из деревянного бруса сечением 200х200мм, идущего в два ряда вдоль бортов понтона, пересекаясь с поперечными брусьями, стоящими в районе шпангоутов, они образуют в совокупности отбойную раму

6.5.Сигнальные средства.

Нормальная освещенность палубы обеспечивается светильниками на мачтах по 2 мачты по каждому борту на каждом понтоне. В голове причала установлены две мачты высотой 5 м с клотиковым огнем, флагштоком и светильником по одному на мачту (для освещения головной части причала).

Понтон на период буксировки относится к типу судов, идущих на буксире и лишенных возможности управляться.

В соответствии с правилами МППСС каждый понтон имеет сигнальные огни на время перегона.

6.6. Межпонтонные шарниры.

Понтоны соединяются между собой с помощью двух шарниров, имеющих одну степень свободы. Носовые полушарниры имеют две проушины, кормовые - одну.

6.7. Межпонтонные плиты.

Межпонтонное пространство проезжей части палубы причала перекрывается переходными плитами, прикрепленными к понтонам цепями.

6.8. Колесоотбои.

Служат ограждением для работающих на палубе грузоподъемных средств и транспортных машин, защищают раздаточные устройства систем трубопроводов от повреждений, а также служат для крепления коробов и кабелей.

8. ТРУБОПРОВОДЫ И СИСТЕМЫ

8.1. Осушительная система.

Осушение сухих отсеков предусмотреть через пробки в крышках горловин посредством мотопомпы РТD-306.

8.2. Система трубопроводов.

Плавпричал оборудовав пожарным сухопроводом Dу= 100мм, пролегающим по палубе вдоль колесоотбоя по одной стороне причала и трубопроводом для воды Dу=50 мм, пролегающим по палубе вдоль фальшборта с обеих сторон причала, оснащенные запорной, раздаточной и соединительной арматурой между секциями. На каждом понтоне устанавливается по 2 пожарных рожка. Соединение труб между понтонами гибкое дюритовое. На корневом понтоне трубопроводы со стороны берега оснащены запорными клапанами.

Для сброса остатков воды трубопроводы оборудуются спускными кранами.

8.3. Система вентиляции.

В кладовых помещениях должна быть установлена принудительная вентиляция.

9. ЭЛЕКТРООБОРУДОВАНИЕ

9.1. Общие сведения.

Электроснабжение понтонного причала выполнить от береговой электроустановки с заземленной нейтралью напряжением 380В, 50Гц двумя гибкими четырехжильными кабелями типа КГМ, сечением 70мм. каждый.

Выполнить защитное заземление причала путем электрического соединения металлических корпусов понтонов с нейтралью береговой электроустановки с помощью четвертой жилы питающего кабеля на корневом понтоне и гибкими перемычками сечением 70мм с корпусами остальных понтонов.

На корневом понтоне установить главный распределительный щит (ГРЩ), укомплектованный трехфазными автоматическими выключателями на 12 подключений (смотри схему ГРЩ) и присоединить к нему кабель питания с берега.

От ГРЩ запитать восемь колонок (К1 - К8) для подключения судов и три щитка освещения палубы причала (ЩО1-ЩО3) (смотри схему ГРЩ и план расположения электрощитов).

Щиты колонок К1-К8 в водонепроницаемом исполнении установить на палубах понтонов по два на борт на корневом понтоне и по одному на борт на остальных.

Щиты колонок К1-К8 укомплектовать автоматическими выключателями, счетчиками активной энергии и розетками согласно схемам.

Щиты освещения ЩО1-ЩО3 установить внутри помещений понтонов по одному на понтон. Каждый щиток освещения имеет по шесть однофазных автоматов на 16А каждый.

Освещение причала предусматривает:

-общее освещение внутренних помещений напряжением 220В, 50Гц;

-местное освещение внутренних помещений от понижающего трансформатора 220/24В, 50Гц;

-наружное освещение, из 8 стоек (по одному светильнику с энергосберегающей лампой на каждой), четыре - на корневом понтоне (НО1-Н04) и по две на остальных (Н05-Н08), установить рядом с колонками К1-К8;

-аварийное освещение стационарное нецелесообразно, поэтому применить ручные световые приборы с аккумуляторами или сухими элементами.

Для прокладки кабелей предусмотреть два наружных кабель-канала, по одному на борт. Схема электроснабжения приведена в Приложении 1.

10. МОСТ.

Предусмотреть 2 типа конструкции моста:

1 тип - для вьезда с оборудованного берега на плавпричал, расположенный перпендикулярно к причальной стенке (высота причальной стенки 1,3 м. над уровнем моря). Въезд и выезд на плавпричал осуществляется по пандусу жестко закрепленного к корневой части причальной стенки и корневому понтону.

2 тип - для вьезда с необорудованного берега на плавпричал. Фиксация плавпричала производится с помощью штанги шарнирно-закрепленной к корневой части причальной стенки и корневому понтону. Въезд и выезд на плавпричал осуществляется по мосту.

10.1. Технические данные моста:

Длина общая -17,65 м;

Длина в осях опор - 17 м;

Ширина проезжей части - 4,8 м;

10.2. Описание моста.

Мост состоит из двух балок, шарнирно-закрепленных на береговом лежене и свободно опирающихся на фундаменты понтона - лежень приваривается к закладным частям корневой части.

Шарнирное закрепление на лежне позволяет балкам моста поворачиваться в горизонтальной и вертикальной плоскостях.

Балка моста представляет собой сварную конструкцию коробчатого сечения с колесоотбойным устройством с одной стороны.

Для въезда на мост со стороны берега предусмотрены два щита, свободно - опирающихся на кормовую часть. Съезд с моста на понтон осуществляется по пандусам и пандусным балкам.

Фиксация причала относительно берега производится с помощью штанги, шарнирно закрепленной к корневой части и корневому понтону. Шарниры обеспечивают поворот штанги в горизонтальной и вертикальной плоскостях, а также вращение вокруг своей оси.

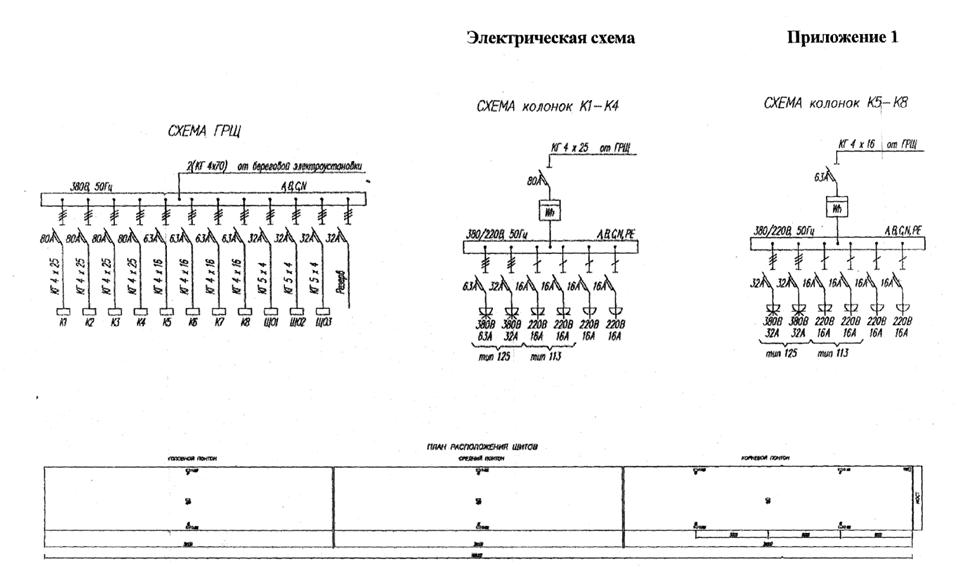

ПРИЛОЖЕНИЕ 1. ЭЛЕКТРИЧЕСКАЯ СХЕМА

ПРИЛОЖЕНИЕ 2. СХЕМА ПОКРАСКИ

ПРИЛОЖЕНИЕ 3. ОБЩИЕ ХАРАКТЕРИСТИКИ

ПРИЛОЖЕНИЕ 4. ТИПОВАЯ СЕКЦИЯ ПЛАВПРИЧАЛА ПМ-61М

ПРИЛОЖЕНИЕ 5. ОБЩЕЕ РАСПОЛОЖЕНИЕ

ПРИЛОЖЕНИЕ 6. ПОНТОН-СЕКЦИЯ №1
