ТИПОВЫЕ СХЕМЫ

СПЕЦИАЛИЗИРОВАННЫХ СТЕНДОВ

ДЛЯ ДИАГНОСТИРОВАНИЯ ГИДРОУСТРОЙСТВ

1 - бак; 2 - испытуемый насос;

3 - предохранительный клапан;

4 - манометр; 5 - распределитель; 6 - термометр;

7 - расходомер; 8 - обратный клапан

1. Схема для испытаний

нерегулируемых насосов

1 - бак; 2 - испытуемый гидромотор; 3 - расходомер;

4 - распределители; 5 - насос; 6 - манометр;

7, 9 - предохранительные клапаны; 8 - нагрузочный насос

2. Схема для испытаний гидромоторов

1 - бак; 2 - термометр; 3 - расходомер;

4 - мерный сосуд; 5 - распределитель;

6 - манометр; 7 - испытуемый аппарат;

8 - дроссель; 9 - предохранительный клапан;

10 - насос; 11 - кран-демпфер

3. Схема для испытаний

предохранительных клапанов,

гидроклапанов последовательности (а)

и гидроклапанов последовательности

с обратным клапаном (б)

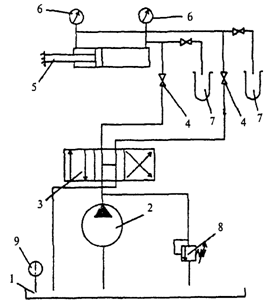

1 - бак; 2 - насос; 3 - распределитель; 4 - вентиль;

5 - испытуемый гидроцилиндр; 6 - манометр;

7 - мерные сосуды; 8 - предохранительный клапан;

9 - термометр

4. Схема для испытаний гидроцилиндров

1 - бак; 2 - насос; 3 - предохранительный клапан;

4 - кран-демпфер; 5 - манометр;

6 - испытуемое реле давления(Р - подвод; Д - дренаж);

7 - мерная емкость; 8 - термометр

5. Схема для испытаний реле давления

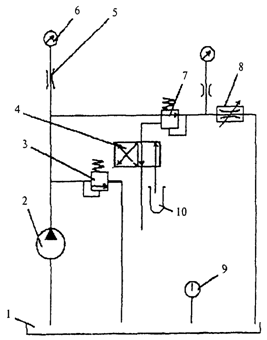

1 - бак; 2 - насос; 3 - предохранительный клапан;

4 - распределитель; 5 - кран-демпфер; 6 - манометр;

7 - испытуемый редукционный клапан; 8 - дроссель

(нагрузочное устройство); 9 - термометр;

10 - мерная емкость

НЕ нашли? Не то? Что вы ищете?

6. Схема для испытаний

редукционных клапанов

1 - бак; 2 - насос системы управления;

3 - манометры; 4 - кран-демпфер;

5, 12 - предохранительные клапаны;

6 - распределитель; 7 - обратный клапан;

8 - реле давления; 9 - нагрузочное устройство;

10 - насос; 11 - испытуемый распределитель

(А, В - к цилиндрам; Р - подвод; Т - отвод);

13 - мерная емкость

7. Схема для испытаний распределителей

1 - бак; 2 - насос; 3 - предохранительный клапан;

4 - манометр; 5 - кран-демпфер; 6 - испытуемый дроссель

(Р - подвод; Д - дренаж; Т - отвод); 7 - мерная емкость;

8 - нагрузочное устройство; 9 - распределитель;

10 - расходомер; 11 - термометр

8. Схема для испытаний дросселей

и регуляторов потока

1 - бак; 2 - расходомер; 3 - нагрузочное устройство

(дроссель); 4 - кран-демпфер; 5 - манометр;

6 - испытуемый делитель потока

(Р - подвод; Т - отвод);

7 - предохранительный клапан; 8 - насос

9. Схема для испытаний делителя потока

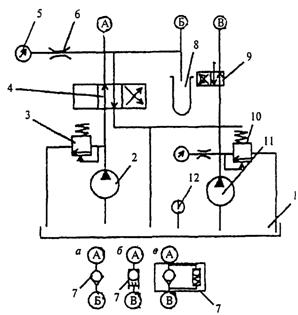

1 - бак; 2 - насос; 3, 10 - предохранительные клапаны;

4 - распределитель; 5 - манометр; 6 - кран-демпфер;

7 - испытуемый клапан; 8 - мерная емкость;

9 - распределитель; 11 - насос управления;

12 - термометр

10. Схема для испытаний обратных клапанов (а),

гидрозамков (б) и поддерживающих гидроклапанов (в)

Приложение Г

(справочное)

СТАТИСТИЧЕСКИЕ ДАННЫЕ

ПО НАРАБОТКАМ НА ОТКАЗ ГИДРОУСТРОЙСТВ

┌───────────────┬────────────────────────────────────────────────────────────────────────┐

│Гидроустройства│ Наработка на отказ Т <1>, Т <2> и Т <3>, ч │

│ │ min max mid │

│ │ (по мотосчетчику), на основании статистических данных <4> │

│ ├─────────────────┬──────────────────┬─────────────────┬─────────────────┤

│ │ грузоподъемные │ землеройные │ буровые машины │машины для содер-│

│ │ машины <5> │ машины <6> │ <7> │жания пути <8> │

│ ├─────┬─────┬─────┼─────┬──────┬─────┼─────┬─────┬─────┼─────┬─────┬─────┤

│ │Т │Т │Т │Т │Т │Т │Т │Т │Т │Т │Т │Т │

│ │ min │ max │ mid │ min │ max │ mid │ min │ max │ mid │ min │ max │ mid │

├───────────────┼─────┼─────┼─────┼─────┼──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│Насосы аксиаль-│3000 │8500 │5750 │1000 │5000 │3000 │1000 │3000 │2000 │1000 │5000 │3000 │

│но-поршневые │ │ │ │ │ │ │ │ │ │ │ │ │

│нерегулируемые │ │ │ │ │ │ │ │ │ │ │ │ │

│Насосы аксиаль-│2500 │8000 │5250 │500 │5000 │2750 │- │- │- │- │- │- │

│но-поршневые │ │ │ │ │ │ │ │ │ │ │ │ │

│регулируемые │ │ │ │ │ │ │ │ │ │ │ │ │

│Насосы │1000 │3000 │2000 │- │- │- │450 │2500 │1475 │- │- │- │

│шестеренные │ │ │ │ │ │ │ │ │ │ │ │ │

│Насосы │- │- │- │- │- │- │- │- │- │850 │1850 │1350 │

│пластинчатые │ │ │ │ │ │ │ │ │ │ │ │ │

│Моторы аксиаль-│3000 │8500 │5750 │1000 │5000 │3000 │1000 │3000 │2000 │1000 │5000 │3000 │

│но-поршневые │ │ │ │ │ │ │ │ │ │ │ │ │

│Гидроцилиндры │2200 │10000│6100 │6500 │13000 │9250 │6000 │10000│5300 │1000 │6400 │3700 │

│Распределители │1500 │9000 │5250 │8300 │25000 │16850│1400 │4500 │2850 │4500 │6500 │5500 │

│золотниковые │ │ │ │ │ │ │ │ │ │ │ │ │

│Напорные золот-│3000 │15000│9000 │6500 │15000 │10750│2800 │5800 │4300 │3000 │13000│8000 │

│ники, клапаны │ │ │ │ │ │ │ │ │ │ │ │ │

│давления │ │ │ │ │ │ │ │ │ │ │ │ │

│Клапаны предо - │3000 │15000│9000 │6500 │15000 │10750│2800 │5800 │4300 │3000 │13000│8000 │

│хранительно - │ │ │ │ │ │ │ │ │ │ │ │ │

│переливные │ │ │ │ │ │ │ │ │ │ │ │ │

│Клапаны обрат - │7000 │15000│10500│2100 │100000│51050│5000 │25000│15000│10000│20000│15000│

│ные, логические│ │ │ │ │ │ │ │ │ │ │ │ │

│клапаны "ИЛИ" │ │ │ │ │ │ │ │ │ │ │ │ │

│Дроссели, регу-│2000 │10000│6000 │2500 │10000 │6250 │2800 │5800 │4300 │2500 │10000│6250 │

│ляторы потока │ │ │ │ │ │ │ │ │ │ │ │ │

│Гидрозамки │4000 │12000│8000 │2000 │15000 │8500 │2000 │15000│8500 │2000 │15000│8500 │

│Гидропневмо - │10000│30000│20000│10000│15000 │12500│10000│15000│12500│1000 │15000│12500│

│аккумуляторы │ │ │ │ │ │ │ │ │ │ │ │ │

│Фильтры │1000 │3000 │2000 │1000 │6200 │3600 │500 │2500 │1500 │1000 │6000 │3500 │

│Реле давления │2000 │4000 │3000 │- │- │- │2000 │5000 │3500 │- │- │- │

│Сервоклапаны, │1700 │6500 │4100 │- │- │- │- │- │- │600 │1600 │1100 │

│сервовентили │ │ │ │ │ │ │ │ │ │ │ │ │

│Вентили │10000│20000│15000│10000│15000 │12500│10000│15000│12500│10000│15000│12500│

│Арматура, │10000│20000│15000│2500 │20000 │11250│2500 │20000│11250│2500 │20000│11250│

│соединения │ │ │ │ │ │ │ │ │ │ │ │ │

│Шланги РВД │500 │5000 │2750 │3000 │10000 │6500 │300 │5000 │2650 │300 │5000 │2650 │

├───────────────┴─────┴─────┴─────┴─────┴──────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┤

│ <1> Т - минимальная наработка на отказ. │

│ min │

│ <2> Т - максимальная наработка на отказ. │

│ max │

│ <3> Т - средняя наработка на отказ. │

│ mid │

│ <4> Данные приведены для гидроустройств российского │

│производства. │

│ <5> Данные приведены для самоходных кранов 3 - 5-й размерных │

│групп. │

│ <6> Данные приведены для одноковшовых экскаваторов 3 - 5-й │

│размерных групп. │

│ <7> Данные приведены для буровых машин типа БТС-75, СБШ-160, │

│БТС-600. │

│ <8> Данные приведены для выправочно-подбивочно-рихтовочных │

│машин типа ВПР, ВПРС. │

└────────────────────────────────────────────────────────────────────────────────────────┘

Приложение Д

(справочное)

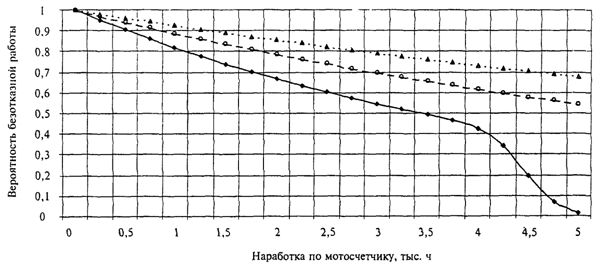

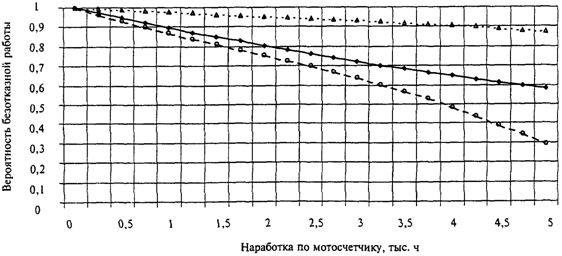

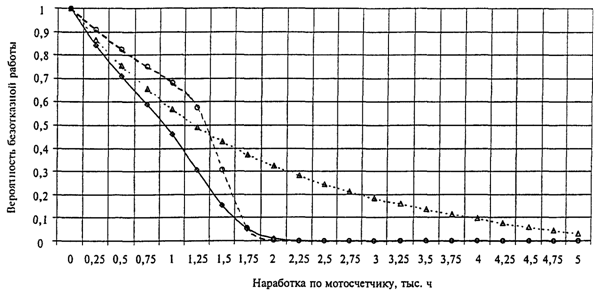

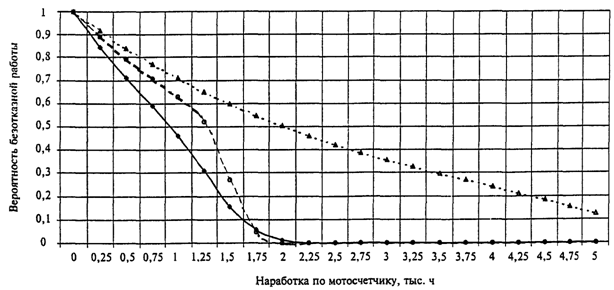

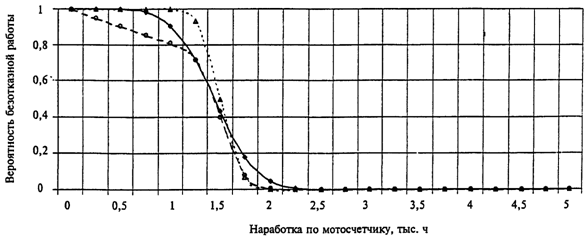

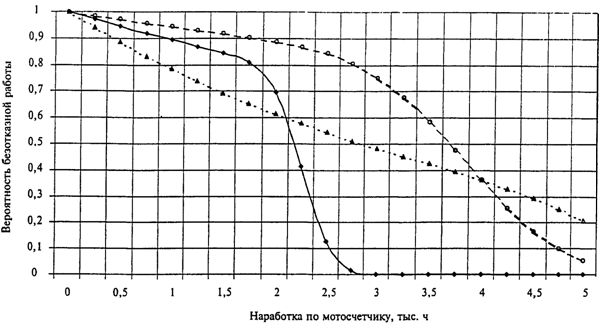

ВЕРОЯТНОСТЬ БЕЗОТКАЗНОЙ РАБОТЫ

ОСНОВНЫХ ЭЛЕМЕНТОВ ГИДРОПРИВОДОВ

Вероятность безотказной работы гидропривода вращения

для машин транспортного строительства

для путевых машин

для экскаваторов

Вероятность безотказной работы

привода поступательного действия

для путевых машин

для экскаваторов

для машин транспортного строительства

Вероятность безотказной работы золотниковых распределителей

для экскаваторов

для машин транспортного строительства

для путевых машин

Вероятность безотказной работы гидроцилиндров

для экскаваторов

для машин транспортного строительства

для путевых машин

Вероятность безотказной работы

аксиально-поршневых гидромашин

для экскаваторов

для машин транспортного строительства

для путевых машин

Вероятность безотказной работы шестеренных

и лопастных насосов

для экскаваторов

для машин транспортного строительства

для путевых машин

Приложение Е

(справочное)

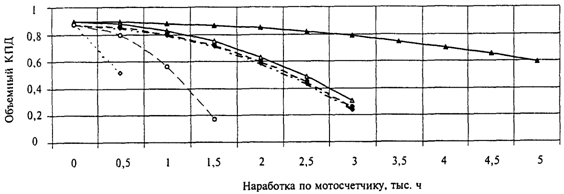

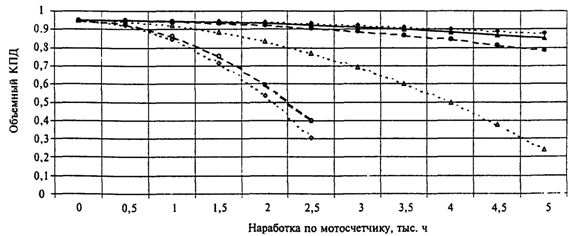

ИЗМЕНЕНИЕ

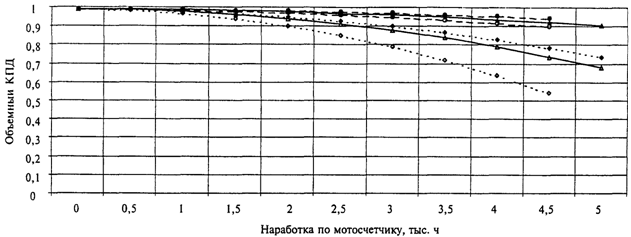

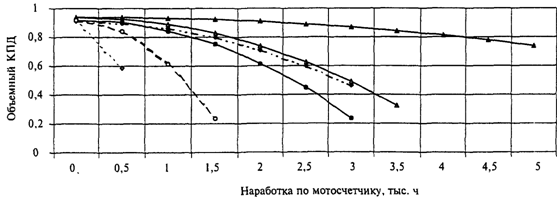

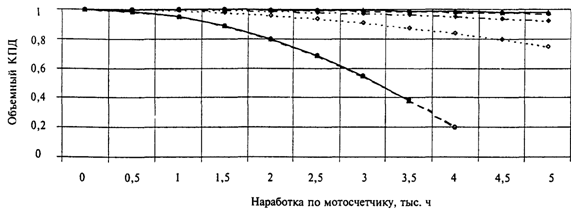

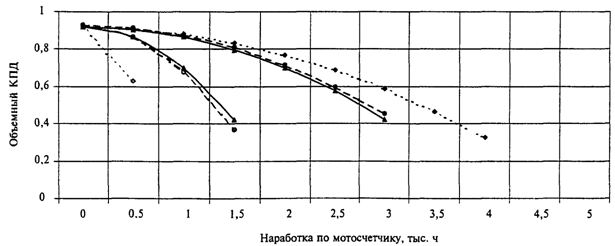

ОБЪЕМНОГО КПД ОСНОВНЫХ ЭЛЕМЕНТОВ ГИДРОПРИВОДОВ

Изменение объемного КПД привода вращения

для экскаваторов, max

для экскаваторов, min

для машин транспортного строительства, max

для машин транспортного строительства, min

для путевых машин, max

для путевых машин, min

Изменение объемного КПД привода поступательного действия

для экскаваторов, max

для экскаваторов, min

для машин транспортного строительства, max

для машин транспортного строительства, min

для путевых машин, max

для путевых машин, min

Изменение объемного КПД гидроцилиндров

для экскаваторов, max

для экскаваторов, min

для машин транспортного строительства, max

для машин транспортного строительства, min

для путевых машин, max

для путевых машин, min

Изменение объемного КПД аксиально-поршневых гидромашин

для экскаваторов, max

для экскаваторов, min

для машин транспортного строительства, max

для машин транспортного строительства, min

для путевых машин, max

для путевых машин, min

Изменение объемного КПД золотниковых распределителей

для экскаваторов, max

для экскаваторов, min

для машин транспортного строительства, max

для машин транспортного строительства, min

для путевых машин, max

для путевых машин, min

Изменение объемного КПД шестеренных и лопастных насосов

для экскаваторов, max

для экскаваторов, min

для машин транспортного строительства, max

для машин транспортного строительства, min

для путевых машин, max

для путевых машин, min

Приложение Ж

НАИБОЛЕЕ РАСПРОСТРАНЕННЫЕ СРЕДСТВА

ДИАГНОСТИРОВАНИЯ ГИДРОПРИВОДА МАШИН

Основные средства диагностирования гидропривода

┌────────────────┬──────────────┬───────────────────────┬────────┐

│ Средство │ Измеряемые │ Назначение │Применя-│

│диагностирования│ параметры │ │емость │

├────────────────┼──────────────┼───────────────────────┼────────┤

│Секундомер │Время │Определение времени │Широкая │

│ │ │протекания процесса │ │

├────────────────┼──────────────┼───────────────────────┼────────┤

│Манометр │Давление │Определение давления │ " │

│ │жидкости │жидкости │ │

├────────────────┼──────────────┼───────────────────────┼────────┤

│Датчик │Температура │Определение температуры│ " │

│температуры │жидкости │жидкости │ │

├────────────────┼──────────────┼───────────────────────┼────────┤

│Частотомер │Частотные │Определение частот │ " │

│ │характеристики│циклических процессов │ │

│ │системы │в приводе │ │

├────────────────┼──────────────┼───────────────────────┼────────┤

│Расходомер │Расход │Определение расхода │ " │

│(турбинный) │жидкости │жидкости и утечек │ │

│ │ │в гидроагрегатах │ │

├────────────────┼──────────────┼───────────────────────┼────────┤

│Расходомер │Перепад │То же │ " │

│(дифференциаль- │давлений │ │ │

│ный) │на расходомере│ │ │

├────────────────┼──────────────┼───────────────────────┼────────┤

│Гидротестер │Расход │ " │ " │

│ │жидкости │ │ │

│ ├──────────────┼───────────────────────┤ │

│ │Давление │Определение давления │ " │

│ │жидкости │жидкости │ │

│ ├──────────────┼───────────────────────┤ │

│ │Температура │Определение температуры│ " │

│ │жидкости │жидкости │ │

├────────────────┼──────────────┼───────────────────────┼────────┤

│Тахометр │Частота │Определение частоты │Средняя │

│ │вращения вала │вращения вала насоса │ │

│ │насоса и │и гидромотора │ │

│ │гидромотора │ │ │

├────────────────┼──────────────┼───────────────────────┼────────┤

│Ультразвуковой │Шумы в │Определение расхода │Широкая │

│течеискатель │ультразвуковом│жидкости, утечек │ │

│ │диапазоне │в гидроагрегатах │ │

├────────────────┼──────────────┼───────────────────────┼────────┤

│Вискозиметр │Вязкость │Определение вязкости │ " │

│ │рабочей │рабочей жидкости │ │

│ │жидкости │ │ │

├────────────────┼──────────────┼───────────────────────┼────────┤

│Чистотомер │Содержание │Определение класса │Средняя │

│ │механических │чистоты рабочей │ │

│ │примесей │жидкости │ │

├────────────────┼──────────────┼───────────────────────┼────────┤

│Лаборатория │Вязкость, пло-│Определение │ " │

│контроля │тность, щелоч-│соответствия рабочей │ │

│качества масел │ное и кислот - │жидкости предъявляемым │ │

│ │ное числа, со-│к ней требованиям │ │

│ │держание воды │ │ │

│ │и механических│ │ │

│ │примесей и др.│ │ │

└────────────────┴──────────────┴───────────────────────┴────────┘

Вспомогательные средства диагностирования гидропривода

Средство диагностирования	Назначение
Быстроразъемные переходники	Уменьшение времени и трудоемкости подсоединения страиваемых средств диагностирования и снижение утечек жидкости из гидросистемы
Краны полнопоточного отбора рабочей жидкости	Распределение потоков рабочей жидкости
Электронные микропроцессорные приборы	Обработка информации, получаемой в процессе диагностирования
Программное обеспечение
Мониторы, принтеры и т. п.	Визуализация полученной информации
Переходники, адаптеры и кабели	Соединение средств диагностирования

Приложение И

ТРУДОЕМКОСТЬ

ВЫПОЛНЕНИЯ ДИАГНОСТИЧЕСКИХ ОПЕРАЦИЙ

Операция	Трудо - емкость, чел.-ч
Опрос машиниста о наличии симптомов отказа	0,1
Проверка комплектности составных частей машины и их крепления	0,1
Визуальная проверка существования наружных течей рабочей жидкости и их следов	0,1
Проверка уровня рабочей жидкости	0,1
Запуск двигателя	0,05
Оценка общего технического состояния гидросистемы по температуре рабочей жидкости, плавности включения и перемещения рабочих органов и времени рабочего цикла	0,1
Проверка давления в напорных линиях гидросистемы	0,1
Экспресс-анализ массового содержания загрязнителя рабочей жидкости	0,2
Оценка технического состояния гидросистемы контуров приводов по суммарным утечкам рабочей жидкости	0,4
Оценка работы насоса по величине объемного КПД и параметрам виброударной характеристики	0,3
Оценка работы гидрораспределителей по утечкам рабочей жидкости	0,3
Оценка работы гидромотора по величине объемного КПД	0,3
Оценка работы гидроцилиндра по скорости перемещения штока	0,2
Оценка состояния рабочей жидкости по количественно- му и качественному составу загрязнения, наличию воды, вязкости и кислотному числу	0,3

Из за большого объема этот материал размещен на нескольких страницах:
1 2 3

Методическая документация в строительстве (стр. 3 )

Домашний очаг

Справочная информация

Техника

Общество

Образование и наука

Мир

Бизнес и финансы
