Пассивный ИК датчик движения

PRESIDENT QUAD

Пассивный ИК датчик движения

PRESIDENT QUAD - это счетверенный датчик движения, который обеспечивает простую установку и настройку параметров обнаружения. Особенности датчика: контроль нижней зоны и повышенная RFI защита.

Схема платы

Процедура установки 1.  Откройте переднюю пластиковую крышку датчика (см. рисунок вверху). Держите датчик вертикально (линзы должны находиться внизу) и, используя отвертку, нажмите на маленькую пластиковую защелку, расположенную в верхней части устройства, затем снимите крышку. Не касайтесь лицевой стороны PIR-элемента. 2.  Избегайте мест установки, которые находятся в непосредственной близости от радиаторов, теплотрасс, кондиционеров или движущихся механизмов. Во время процедуры установки используйте схему платы (рисунок справа). Установите перемычки, используя таблицу:

Перемычка	Установлена	Снята
LED	Светодиод контроля зоны обзора не отключен	Светодиод контроля зоны обзора отключен
JP1	Повышенная дальность обнаружения (до 18 метров)	Нормальная дальность обнаружения (до 15 метров)

Перемычка SP установлена на контакты 1-2	Перемычка SP установлена на контакты 2-3	Перемычка SP снята
Обнаружение происходит при пересечении, по крайней мере, 2 лучей	Обнаружение происходит при пересечении, по крайней мере, 3 лучей	Обнаружение происходит при пересечении, по крайней мере, 1 луча

3.  Подсоедините контакты [1..6] разъема J1 (справа налево) к контрольной панели (через отверстия для проводки кабеля): +12 В, GND, переключатель тампера (Н. З.), реле тревоги (Н. З.).

4.  Винт крепления платы можно ослабить, что позволит сдвигать плату вверх или вниз. Это обеспечит доступ к отверстиям на задней стороне корпуса. Используйте эти отверстия для установки датчика. Направьте датчик внутрь помещения, не направляйте датчик на окна, если возможно.

5.  После установки датчика (с линзой типа S - стандартной) на подходящей высоте, выберите нормальную дальность обнаружения (до 15 метров, при снятой перемычке JP1), совмещая деления шкалы вертикальной настройки, расположенной на плате, с меткой, расположенной на задней крышке устройства (см. таблицу внизу).

Высота установки	Верт. настройка 0°	Верт. настройка -5°	Верт. настройка -10°	Верт. настройка -15°
2,5 м	15 м	12 м	10,5 м	9 м
2,0 м	12 м	9 м	7,5 м	6 м
1,5 м	9,6 м	6,5 м	5 м	3,5 м

6.  Затяните винт крепления платы и установите крышку на место. Установите перемычку LED (по крайней мере, на время контроля зоны обзора), это обеспечит включение светодиода на 2 секунды при обнаружении.

PRESIDENT QUAD Пассивный ИК датчик движения

Технические характеристики

Датчик, сконфигурированный с переменной полярностью

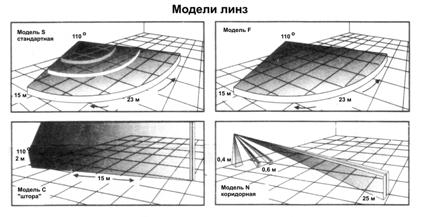

1.  Зона обнаружения: 15 х 23 м. Обнаруживаемая скорость движения: 0,15–2 м/с. 2.  Счетверенный PIR-элемент – дифференциальное обнаружение. Диаграмма направленности: многоуровневое обнаружение, зависит от типа линз (сменные). Счетчик импульсов: 1,2 или 3 настраивается. 3.  Термокомпенсация: термистор. Диапазон рабочих температур: от –7 до 60°C Время прогрева: 90 секунд. Материал корпуса: ABS – пластик.

4.  Размер (внешний): 104 х 64 х 50 мм. Масса: 78 грамм. 5.  Электрические характеристики: Напряжение питания: 9-16 В DC (40 мА макс.) Защита от “переполюсовки”: диод. Ток потребления: 18 мA (дежурный режим) 12 В. Реле тревоги: контакт, 0,5 А/200 В DC. Переключатель тампера: контакт, 3 А/200 В DC.

Поиск и устранение неисправностей

Неисправность	Возможная причина	Рекомендуемые действия
Светодиод не загорается во время контроля зоны обзора	Датчик установлен со снятой светодиодной перемычкой	Установите светодиодную перемычку, по крайней мере, на время контроля зоны обзора
Неправильная настройка дальности обнаружения	Настройте вертикальную позицию платы
Во время контроля зоны обзора загорается светодиод, но на контрольной панели тревога не отображается	Датчик не соединен правильно с контрольной панелью	Убедитесь, что реле тревоги и переключатель тампера в контрольной панели запрограммированы как Н. З.
Светодиод не загорается, также не возникает никаких тревог во время контроля зоны обзора	Напряжение питания не подано правильно к датчику.	Проверьте, что на контакт №1 подано напряжение 12 В DC относительно земли (GND).
Возникают ложные тревоги	Значение счетчика импульсов = 1 (при снятой перемычке SP)	Установите перемычку SP, чтобы увеличить значение счетчика импульсов до 2 или 3
