СОВЕТЫ АРХИТЕКТОРА
Тема номер один. С чего начать?
Шаг за шагом — к нормальной приходской жизни...
Ах, как было бы хорошо, если бы благоукрашение православных храмов начиналось сразу с красоты росписей, икон в киотах и резных иконостасов в центре. В жизни же, увы, чаще всего происходит иначе: получает молодой батюшка заветный адрес своего первого служения, приезжает на место и застает лишь остов, едва ли не руины некогда великолепного сельского храма.
 |
Годы правления богоборцев на нашей земле немилосердно изменили вид прежде высившихся над городами и селами куполов и колоколен, не пощадили и самих церковных зданий. Распинали их десятилетиями, с торжествующим от своей безнаказанности кощунством. Распинали вместе с людьми, в них служившими, так же, как некогда — великомучеников, апостолов Божиих, Самого Спасителя. И теперь вновь назначенный на приход священнослужитель волей-неволей понимает, что отныне и уже надолго он будет вынужден совмещать свое служение с новыми для себя профессиями прораба, строительного инженера, даже архитектора... А еще — менеджера по сбору средств, сметчика и технолога по планированию строительного производства. Впереди, помимо служения по прямому назначению, — кропотливая работа по реконструкции храма... Из-за безденежья и отсутствия опыта (строительным наукам батюшку никто не учил), из-за неизбежных оттого ошибок возрождение храма чаще всего затягивается на годы. И каждый такой год священнослужитель с прихожанами и добровольными помощниками метр за метром «отвоевывают» у торжествовавшей некогда энтропии и запустения родной храм. Вот уже в притворе звучат благозвучные молитвы Литургии перед временным иконостасом, вот спонсоры пожертвовали на установку лесов в центральной подкупольной части, вот обрешетку кровли над причтовым домом стали делать... И так — шаг за шагом, шаг за шагом — к нормальной приходской жизни...
В этой рубрике, которую мы назвали «Советы архитектора» и которую попросили вести главного архитектора архитектурно-строительной компании «Аркада» Александра Николаевича Шепелева, наш журнал будет рассказывать, по возможности в простой и доступной форме, о приемах усиления строительных конструкций храмовых зданий, существующих и проверенных способах укрепления его оснований. Здесь вы найдете полезную информацию о последовательности организации ремонтных работ, советы по использованию тех или иных технологий восстановления ветхих элементов церковных зданий и сведения о порядке разработки проектов и сопутствующей документации для наиболее типичных ситуаций, с которыми сталкиваются все, кто занимается ремонтом, реконструкцией и реставрацией церковных зданий.
Вопросы ремонта или реконструкции православного храма, который и по сей день относится к самым сложным типам гражданских зданий, едва ли можно рассматривать отвлеченно, поэтому мы будем совмещать описание общих принципов и конкретные примеры, которые характеризуют проблему и способы ее решения в процессе подготовки и выполнения работ. Поэтому' начнем с того, что вы, предположим, и есть тот самый молодой батюшка, о котором шла речь в начале статьи. Предположим и то, что, приехав на новое место служения, вы поняли, что состояние храма весьма плачевно и выглядит, например, как на данной фотографии.
Итак, с чего же, собственно, начинать?
Фотографируем
1. Фиксируем фактическое состояние здания церкви, причтовых и вспомогательных строений, существующего на момент вашего назначения. Для этого до начала всех работ выполняются фотометрия и обмеры всех частей храма.
1.1. Выполняется фотометрия объекта. Слово «фотометрия» звучит весьма наукообразно, но, по сути, сводится к грамотно организованному фотографированию объекта и оформлению соответствующего альбома в отпечатанном и электронном виде. Фотографировать следует в хорошую погоду, позволяющую достаточно контрастно видеть на снимках пропорции здания, его части и фасадные детали.

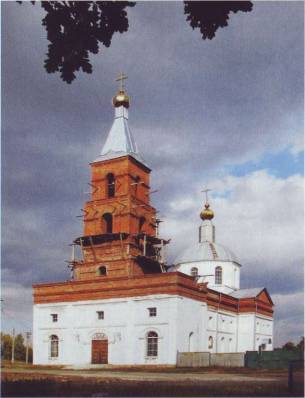

1.1.1 Фотографии здания полностью делаются с четырех сторон. Таким образом получают снимки двух продольных (с юга и севера) и двух поперечных (с востока и запада) фасадов;
1.1.2 Составные фотографии колокольни (от нижнего яруса до верхнего), центральной части храма (также — от нижнего яруса до верхнего);
1.1.3 Подробные фотографии с каждой стороны алтаря, входов, притвора и трапезной частей, южного и северного приделов. Снимки делаются с тщательностью, позволяющей рассмотреть на них, при необходимости, каждую архитектурную деталь (все окна, двери, ниши, карнизы, фризы, наличники, арочные обрамления и наличники, пояски и другие детали объемного и штукатурного декора) и иметь представление о ее пропорциях и размерах;
1.1.4 Отдельно фотографируются места, где имеются сквозные (на всю толщину кладки) трещины, несквозные трещины в простенках, места значительной эрозии кладки, места со значительной утратой штукатурного слоя, места просадки кладки. Далее фотографируем фрагменты фасадов, на которых находим явные дефекты: не предусмотренные отверстия, «новотельные» пристройки, участки сильно разрушенной кладки (сколы, эрозия, подтеки от протечек, выбоины), места, покрытые мхом, плесенью и растительностью;

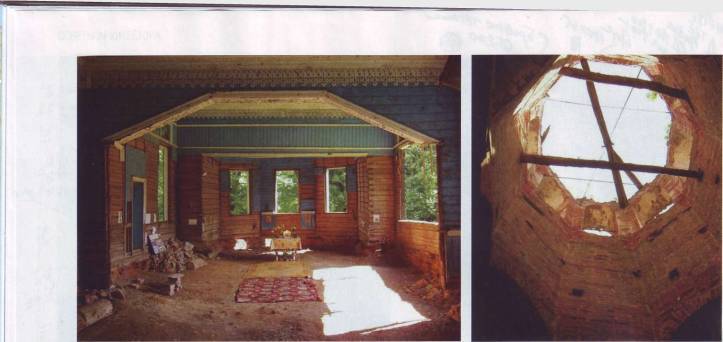

1.1.5 Далее все то же, что в пп. 1.1.1 — 1.1.4, делаем на внутренних стенах. Фотографируя внутренние стены, нужно фиксировать все плоскости, идя с фотоаппаратом вдоль них так же, как и при совершении каждения во время службы;
1.1.6 Подробные фотографии всех отдельно стоящих колонн, пилонов;
1.1.7 То же, но отдельно, делается для всех участков стен в алтаре;
1.1.8 Далее, если есть, фотографируются лестницы и помещения второго этажа (балконов, антресолей и помещения под хоры и звонницу);
1.1.9 Отдельно фотографируются сохранившиеся детали иконостаса и стена в месте установки его элементов;
1.1.10 Полы и потолки фотографируются для каждого помещения по следующей схеме: из центра
помещения, с углов диагонали, и по сторонам света. Особо тщательно фиксируются купол и все места, на которых имеются дефекты, посторонние надписи, трещины и следы обрушения (см. п. 1.1.4.);
1.1.11 После этого фотографируются участки с сохранившимися росписями и лепными украшениями;
1.1.12 Далее по такому же принципу производим фотографирование подвальной или цокольной части (если есть) и снова выходим на улицу;-
1.1.13 Теперь нам предстоит сфотографировать по периметру нависающие над стенами карнизные свесы. Наиболее разрушенные места карниза в углах здания, на которых имеются следы обрушений, и места с водоотводными деталями снимать следует подробно, дублируя их фотографией с увеличением. Обычно, чтобы не путаться, съемку ведут против часовой стрелки;
1.1.14 То же делается и в отношении отмостки: следуя по периметру вдоль здания, пошагово фотографируем отмостку и цоколь. В местах, где цоколь разрушен или имеются новые или заложенные приямки или отверстия для ввода коммуникаций, где проросли березки или кладка выпучена, просела или деформировалась, дублируем обычные снимки фотографиями с увеличением;
1.1.15 После этого приступаем к самой сложной задаче: соорудив устойчивые подмостки или лестницу (в хорошую, сухую погоду), поднимаемся и фотографируем кровлю и стропильные конструкции крыши. Кровли фотографируют от нижнего яруса к верхнему, по периметру, с углов и по сторонам света. Наиболее отличительные места: закомары, люкарны, стыки наклонных и вертикальных листов примыкания, примыкания к барабанам и купольной части фотографируются подробно, поскольку это может пригодиться в дальнейшем для проектировщиков и для мастеров, которые будут делать новое покрытие.
1.1.16 Чердачные конструкции подлежат фотометрии только там, где есть возможность проникнуть на чердак и в проходные запотолочные пазухи между сводами и кровлей. Там, где кровля частично или полностью разрушена, как правило, хорошо видны обрешетки, стропила и лежни. Чем больше таких мест будет отснято — тем лучше;
1.1.17 То же касается деталей организованного отвода атмосферных осадков — скорее всего места сброса воды в новой кровле будут находиться на прежних местах, поэтому важно зафиксировать все места сброса воды и детали крепежа патрубков, водосточных воронок и труб. Отдельно фотографируют и ендовы, в которых минимальный уклон, поскольку, как правило, на кровлях это самое слабое звено, и вероятность будущих протечек в таких местах наиболее велика;
1.1.18 Последними фотографируются большой и малые барабаны, их декор, окошки и ниши в них, далее все элементы надвершия храма и колокольни — купольная наружная часть, луковицы над малыми барабанами, шатер колокольни со всеми деталями и кресты.
1.1.19 Если позволяет возможность, можно сделать и аэрофотосъемку храма. Смекалистые батюшки в последнее время для этих целей обращаются к авиамоделистам, многие из которых предоставляют услуги по фотографированию. Этот вариант съемки в разы дешевле использования настоящих самолетов и вертолетов, и вся работа, как правило, укладывается в два-три часа летного времени. Обычно делается, облет и фотографирование по осям Север-Юг и Восток-Запад, с углов, вид «прямо над храмом» и фотографии облета храма по периметру.
Если решитесь, для экономии средств и времени следует сделать и фотографии прилегающей к храму территории — они могут пригодиться и при оформлении буклета предпроектной документации, и при оформлении земельного участка, и при межевании территории, особенно — в спорных случаях. Бывает, что ограда разрушена уже несколько десятилетий назад, а сверху все еще видно, как земля сохраняет периметр некогда принадлежащего храму участка.
Делаем замеры и подписи
Полученные фотоснимки распечатываются и разбиваются по разделам, чтобы не путать, что к чему относится. Распечатывают их, как минимум, в четырех экземплярах: для последующего отчета перед начальством: «так было — так стало»; для обмеров; для душевных бесед с потенциальными жертвователями и резервный экземпляр — в архив (последний имеет смысл продублировать на CD).

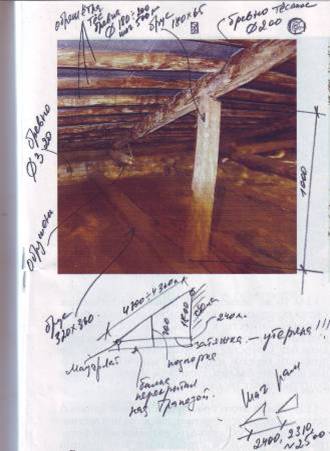

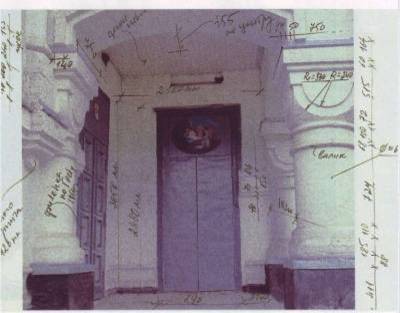

1.2 Если помните, то, с чего вам было предложено начать восстановление, называлось «фотометрия», но пока мы имеем только фотографии. Теперь, уже с фотоотчетом в руках и шариковой ручкой, взяв с собой одного или двух помощников, снова поднимаемся на крышу, обмеряем все размеры и расстояния, и, уже в обратном порядке, прямо на фотографиях проставляем длины, толщины и высоты.
1.2.1 И так — мерить, мерить, мерить... мерить все!
В результате обмеров конструкций у вас сформируется папка с фотографиями, на которых будут видны все основные размеры, сноски, комментарии, характеризующие состояние элементов конструкций. Вы сможете использовать их для выдачи технических заданий проектировщикам, для подсчета объемов материалов и ремонтно-восстановительных работ и во всех случаях, когда возникают дискуссии о том, как при ремонте не уклониться от первоначально существовавших габаритов того или иного конструктивного элемента.
 |
Не следует пренебрегать даже обмериванием куч с завалами от обвалившейся кладки или мусора, земли и тому подобных неприглядных деталей, доставшихся вам «в наследство» от советского периода. Обмерить все эти нагромождения стоит хотя бы для того, чтобы в дальнейшем определиться с трудозатратами на уборку и с количеством грузовиков под погрузку и вывоз скопившегося внутри и вокруг мусора. При обмерах таких завалов следует быть внимательными, так как в них можно найти оригинальные детали декора и конструкций, иногда даже фрагменты росписи, киоты, иконы и богослужебные книги — все, что некогда было немилосердно выброшено из храма.
1.2.2 Для определения высотных отметок церкви и особенно элементов ее надвершия (поскольку делать это небезопасно, даже если в свободное от работы время вы увлекаетесь альпинизмом) лучше пригласить геодезиста с теодолитом, который за полдня работы без труда и, что называется, с земли определит все фактические отметки и габариты крестов, шатров, закомар, скатов кровли, луковиц, барабанов и прочих деталей. У него вы можете уточнить и абсолютную отметку уровня земли на уровне низа первой ступени главного входа — это необходимо, чтобы «привязать» к ней нулевой уровень, то есть уровень пола первого этажа здания.
Для оформления документов

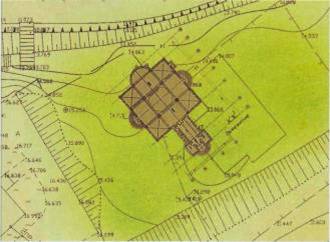

Как правило, визит геодезиста на объект совмещают с работами по определению размеров самого участка, отведенного под территорию церкви. По их результатам выставляются реперы (отметки), если ограда не сохранилась и определяются границы участка в системе GPS (или GLONASS) — все эти сведения понадобятся вам для составления отдельного проекта межевания, который выполняется, как правило, до присвоения кадастрового номера участку.
Лишь после этого вы будете иметь возможность оформить участок и получить соответствующие документы землепользования. В принципе, для этого вы можете пригласить любого профессионального геодезиста, имеющего соответствующую лицензию и состоящего в СРО, но я рекомендую не полениться и съездить в районный центр. Там при органе регулирования землепользования аккредитованы фирмы, которые выполняют вышеперечисленные работы и помогают быстро оформить само межевое дело. Как правило, за те же деньги они берутся сопровождать ваши документы до получения регистрации участка — получается экономия средств, да и времени батюшки, которому в противном случае придется не раз и не два сидеть в очередях самому...
Впрочем, очереди все равно неизбежны на следующих стадиях подготовки реновации (это по-научному, а по-простому — по восстановлению вашего приходского храма), но об этом — в следующий раз... В дальнейших номерах мы расскажем о правилах проведения обмеров конструкций и всех прочих необходимых шагах, предшествующих составлению проектной документации.
Консультации по тел.: +7 (4
Александр Николаевич Шепелев,
член-корреспондент МАОН, гл. архитектор АСК «АРКАДА»
