Детский спортивный комплекс “Kampfer”

АЯ83

ДЕТСКИЙ СПОРТИВНЫЙ КОМПЛЕКС

“KAMPFER”

Kitty

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ДСК-Kitty

Настоящее руководство служит для ознакомления с правилами сборки, безопасной эксплуатации, транспортировки и хранения.

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ.

Комплекс, ДСК-Kitty (далее Комплекс) предназначен для занятий физическими упражнениями, развивающими силу и координацию движений Вашего ребенка в домашних условиях и развлечения. Допустимая нагрузка на Комплекс – не более 30 кг.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ.

Комплекс представляет собой сборно-разборную каркасную конструкцию на основе деталей из дерева и предназначен для детей в возрасте от 7 месяцев до 4 лет устанавливается в домашних условиях и в детских учреждениях. Основные технические характеристики приведены в таблице 1.

Таблица 1

Нормируемые параметры
Минимальный допустимый возраст ребенка, месяцев	7
Максимальная допустимая нагрузка, кг.	30
Занимаемая площадь в собранном виде, м (по полу)	1,6 х 1,3
Высота в собранном виде, м	1,2
Вес нетто, не более, кг.	25
Суммарная допустимая нагрузка при коллективном занятии детей, кг.	30
Срок службы, лет (не менее).	5

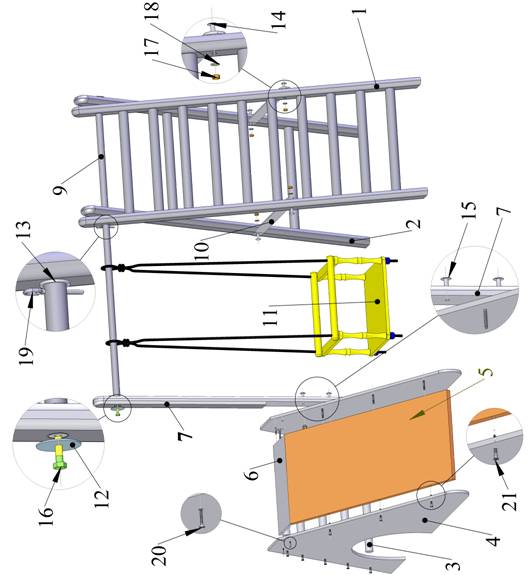

Рис. 1

3. КОМПЛЕКТНОСТЬ.

Таблица 2

№ позиции	Наименование	Количество (шт.)
1	Лестница большая	1
2	Лестница упорная	1
3	Ступень	5
4	Борт горки	2
5	Скат горки	1
6	Площадка	1
7	Стойка	1
9	Перекладина	1
10	Растяжка	2
11	ВО Качели	1
12	Шайба-упор	2
13	Втулка	2
14	Болт мебельный М8х55.56.019 ГОСТ 7108	4
15	Болт мебельный М8х40.56.019 ГОСТ 7108	2
16	Болт М8х30.56.019 ГОСТ 7708	2
17	Гайка М8.5.019 ГОСТ 5915	6
18	Шайба 8.01.01	6
19	Шплинт	2
20	Саморез 3,5х50	4
21	Мебельный комфермат 5х50	16
22	Ключ для комфермата	1
23	Руководство по эксплуатации ДСК-Kitty	1

4. ПОДГОТОВКА К ЭКСПЛУАТАЦИИ И СБОРКА

4.1. Освободить комплектующие детали от упаковки. Убедиться, что комплектность поставки совпадает с паспортными данными. Сборку производить поэтапно, следуя указаниям данного руководства (Рис.1).

4.2. Разложить комплектующие детали на свободном участке пола.

4.3. Установить скат горки поз.5 между бортами горки поз.4 и закрепить мебельными комферматами поз.21, на несколько оборотов, по заранее просверленным отверстиям в бортах.

4.4. Вставить площадку поз.6 между бортами горки, добиться совпадения краев площадки и ската горки поз.5 и закрепить с помощью саморезов поз.20, также на несколько оборотов.

4.5. Вставить ступеньки поз. 3 между бортами горки и закрепить их мебельными комферматами поз. 21.

4.6. Произвести полную затяжку мебельных комферматов и саморезов на горке.

4.7. Закрепить стойку поз.7 к правому борту горки с помощью мебельных болтов поз.15, шайб и гаек.

4.8. Надеть на перекладину поз.9 веревки качели поз.11. Установить на перекладину втулки поз.13. Вставить перекладину в отверстие стойки поз.7 и совпавшие отверстия лестницы большой поз.1 и лестницы упорной поз.2 согласно рис.1. Закрепить с двух сторон с помощью шайб-упоров поз.12 , болтов поз.16.

4.9.Соединить лестницу большую и лестницу упорную растяжками поз.10 и закрепить мебельными болтами поз.14, шайбами поз.18 и гайками поз.17.

4.10.Вставить шплинты поз.19 в отверстия перекладины поз.9.

4.11. Затянуть все болты и до упора.

4.12. На качелях выбрать необходимую высоту и завязать узлом.

4.13. Разборку Комплекса производить в обратной последовательности.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ.

ВНИМАНИЕ!

5.1. НЕ ДОПУСКАЕТСЯ:

·  устанавливать КОМПЛЕКС в помещениях с непрочным полом и на поверхности имеющей значительные неровности пола;

·  Присутствие детей при подъеме и закреплении комплекса.

5.2. Допустимый размер неровностей пола не более 5 мм.

5.3. В процессе эксплуатации необходимо следить за наличием повреждений и трещин в конструкции КОМПЛЕКСА, перетирание веревок на качелях, а также ослаблением узлов на веревках.

5.4. Занятия детей на комплексе должны проводиться только под наблюдением и страховкой взрослых.

5.5 Перед эксплуатацией КОМПЛЕКСА проверить

·  Правильность установки лестниц большой и упорной (см. рис.);

·  Надежность крепления опорных планок под ступенью.

5.6 После длительного перерыва использования комплекса, поверить состояние по п.5.5.

5.7. Нагрузка на КОМПЛЕКС не должна превышать 30 кг.

5.8. Не допускается самостоятельное изготовление и замена составных частей комплекса взамен полученных в комплекте от завода - изготовителя (кроме изделий, выполненных по государственным стандартам).

5.9. Для предотвращения ушибов и травм, во время занятий рекомендуется использовать мягкий мат, расположенный на полу под снарядами.

6. ПЕРЕВОЗКА И ХРАНЕНИЕ.

6.1. Транспортировка производится в упаковке производителя, любым видом транспорта при соблюдении его сохранности.

6.2. Условия хранения соответствует 2(С) по ГОСТ . До установки в рабочее положение хранить в упаковке завода-изготовителя в закрытых сухих помещениях с естественной вентиляцией воздуха.

7. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ.

Комплекс ДСК-Kitty соответствует техническим условиям

ТУ 16848.1-2001 и признан годным к эксплуатации.

Дата изготовления «___»______________ 200 _ г.

ОТК ___________ Подпись _________ Дата «___»______ 200_ г.

(фамилия, и личное клеймо)

8. УПАКОВКА. СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ.

Комплекс ДСК-Kitty упакован в ООО «Деревообрабатывающие мастерские» согласно требованиям, предусмотренным в ТУ 16848.1-2001

_______________ ______________ ____________________

должность личная подпись расшифровка подписи

____________________

год, месяц, число

Отметка о продаже:

Дата “____”______________ Продавец _____________

(расшифровка подписи)

_________________

М. П. (подпись)

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА.

9.1. Изготовитель гарантирует соответствие изделия требованиям технических условий ТУ 16848.1-2001, при соблюдении покупателем правил транспортировки, хранения, сборки и эксплуатации.

9.2. Гарантийный срок эксплуатации изделия – 24 месяцев со дня продажи, но не более 30 месяцев со дня изготовления.

10. УТИЛИЗАЦИЯ

Изделие не содержит опасных для здоровья и жизни веществ. Утилизацию отходов осуществлять в соответствии с СанПиН 2.1.7.1322-03.

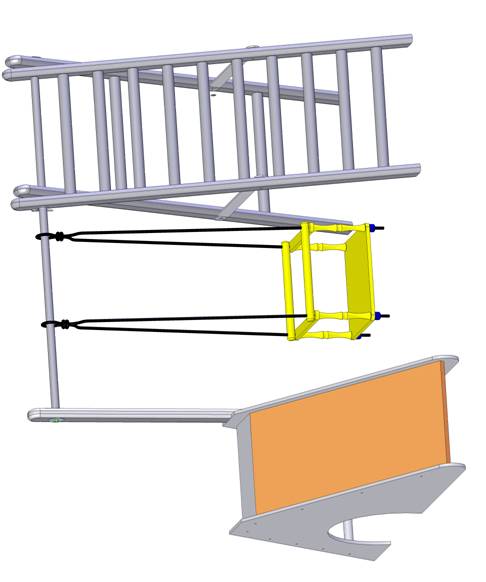

Рис.2
