Светодиодная сенсорная лампа с солнечной панелью. Модель CZ-LED3-SL

Светодиодная сенсорная лампа с солнечной панелью.

Модель CZ-LED3-SL.

ВНИМАНИЕ! Перед использованием или настройкой устройства внимательно ознакомьтесь с инструкцией. Сохраните её для дальнейшего использования.

Замечание:

В процессе использования устройства из-за изменений температуры, давления и других метеорологических условий могут возникнуть перебои со срабатыванием датчика движения. Это не должно рассматриваться как неисправность или поломка прибора, если она не повторяется периодически.

При малом заряде аккумулятора, свет лампы может быть тусклым, мерцающим, или лампа может выключиться. Если свет лампы мерцает или выключается, Вам следует подзарядить прибор в течение 2 солнечных дней перед повторным использованием.

Описание составных частей.

Данная светодиодная лампа состоит из основного блока и солнечной панели.

Основной блок Красный индикатор состояния отображает статус устройства: - индикатор выключен — питание отключено или мало. - в режиме ожидания мерцает со скоростью 1 раз/5 сек; - мерцает с высокой скоростью - работает датчик на включение света (когда светодиод не светится и кнопка установлена в положение ночное время (Nighttime) — кнопка должна быть установлена в положение «День» (Daytime). - при низкой мощности мерцает со скоростью 1раз/1 сек.

Солнечная панель.

Описание элементов управления.

Главные кнопки управления/регулирования операциями расположены на нижней части основного блока Светодиодной лампы, изображение которых даны на рисунке, где:

1 — кнопка регулировки времени;

2 — кнопка регулировки освещения лампы, предполагающая увеличение интенсив-ности освещения от «дневного света» к «ночному свету», и наоборот;

3 — разъём для подключения кабеля солнечной панели;

4 — кнопка включения/выключения. Нажмите на неё для включения устройства и выключения;

5 - винт для фиксации кронштейна.

Аксессуары.

1. Втулка для шурупа - 2 шт; 2. Крыльчатая гайка - 2 шт; 3. Пластиковый болт - 6 шт; 4. Болт/винт (для составных частей основного блока) — 2 шт; 5. Болт/винт (для солнечной панели) — 4 шт; 6. Защитная маска датчика — 1 шт; 7. Зажим — 2 шт; 8. Г-образный болт — 2 шт.

Размеры устройства.

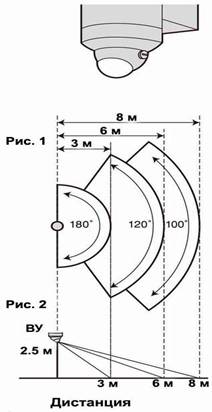

Область обнаружения ИК-датчика.

Встроенный датчик реагирует на людей и транспортные средства в зоне обнаружения с параметрами: расстояние - до 8 м и углом - до 180°.

u  Датчик особенно чувствителен к левому и правому пересекающему движению перед ним. Однако быстрота реагирования датчика может снижаться, если объект движется прямо на датчик. Установка датчика должна удовлетворять условиям, изображённых на рисунках 1 и 2 (см. ниже),

u  В условиях очень жарких летних ночей температура человека (автомобиля) и окружающего устройство воздуха будет незначительно отличаться, что может замедлить быстроту срабатывания или вообще привести к отсутствию реакции на движение — это не является неисправностью.

- Высота установки датчика ограничивается диапазоном его чувствительности в 2,5 метра, т. е. датчик должен быть установлен на высоте 2,5 - 3 м от поверхности земли.

- В случае установки датчика на высоте 1,5 м, его область обнаружения составит половину от изображённой на рисунке (см. ниже).

Установка защитной маски датчика.

Защитная маска должна быть установлена в соответствии с параметрами, указанными на рисунках ниже.

1. Зона обнаружения датчика: угол — около 100°~180° с расстоянием до 8 м ВУ — высота установки

2. Зона обнаружения датчика: угол около 100°~140°с расстоянием до 4 м ЗМ — защитная маска; ВУ — высота установки

Угол направления датчика регулируется в диапазоне 180°.

Правила эксплуатации.

Для правильной работы устройства, перед его использованием необходимо обратить внимание на следующие моменты:

А — новое устройство имеет низкий заряд батареи. Его следует заряжать в течение 2 солнечных дней перед первым использованием.

Если в течение нескольких дней стоит пасмурная погода, устройство может зарядиться не полностью.

Ø  Выключите лампу, проверьте и убедитесь, что кабель солнечной панели подключен к соответствующему разъёму основного блока лампы правильно;

В — Длина соединительного кабеля солнечной панели составляет 5 метров.

Ø  Перед установкой лампы проверьте и убедитесь, что расстояние между солнечной панелью и основным блоком не превышает 5 метров;

С - Проверьте и убедитесь в том, что солнечная панель установлена правильно.

Ø  Инструкция по правильной установке солнечной панели будет приведена ниже.

Замечания:

-  Используйте устройство только по назначению;

-  Для предотвращения повреждений, устанавливайте прибор на устойчивой поверхности;

-  Установите основной блок устройства и солнечную панель в безопасном месте, где она не будет подвержена вандализму;

Установка солнечной панели.

Направьте солнечную панель лицевой стороной на юг для приёма прямых солнечных лучей; Высота солнечной панели над горизонтом должна составлять угол около 45° (это идеальный угол наклона для успешной зарядки панели); Для размещения солнечной панели выбирайте места с максимальным наличием прямых солнечных лучей в течение всего дня. Избегайте мест расположения, находящихся в тени деревьев или высоких зданий и сооружений; Регулируйте угол наклона солнечной панели, направляя лицевой стороной к Солнцу.

Установка лампы с помощью зажима.

Замечание:

-  Перед тем, как установить лампу с использованием зажима, удостоверьтесь в том, что в случае падения лампы, не произойдёт несчастного случая с проходящими внизу людьми или стоящими (проезжающими) автомобилями и мотоциклами;

-  При установке на квадратные (прямоугольные) столбы/колонны или стены, убедитесь в том, что зажим плотно прижат к основе;

-  При установке на округлые столбы или трубы выбирайте установочную позицию для зажима с учётом размера столбцов или труб;

Крепление лампы на вертикальных колонне/столбе или трубе.

- Вставьте Г-образный болт в основной блок по направлению А, как показано на рисунке сбоку, затем поверните его на 90° вдоль направления В (см. рис. 1));

- Снимите втулку для шурупа с Г-образного болта, захватите трубу с двух сторон креплением (зажимом), которые потом стянутся болтом, затем оденьте втулку на Г-образный болт ( см. рис 2)) и закрутите «крыльчатой» гайкой.

Замечание: труба должна быть закреплена в центральной части зажима.

2. Крепление лампы на горизонтальных столбе или трубе.

- Вставьте Г-образный болт в основной блок по направлению А, как показано на рисунке сбоку, затем поверните его на 90° вдоль направления В (см. рис. 1));

Снимите втулку для шурупа с Г-образного болта, захватите плоский край поверхности с двух сторон креплением (зажимом), которые потом стянутся болтом, затем оденьте втулку на Г-образный болт ( см. рис 2)) и закрутите «крыльчатой» гайкой.

Способы установки основного блока лампы.

Система обнаружения срабатывает от изменений окружающего освещения и движущихся теплых (по отношению к окружающему воздуху) объектов. Приведённые ниже картинки иллюстрируют некорректные способы размещения устройства, которые могут привести к невосприимчивости или потере реакции датчика:

Рядом с качающимися растениями и шторами; Рядом с работающим кондиционером Местами, где мраморная плитка или стена вызовут преломление света и его отражение; Рядом со стеклянными предметами или объектами; Рядом с предметами или объектами, излучающими интенсивную вибрацию; В направлении дороги с интенсивным движением; Рядом с громкоговорящим ретранслятором; На высоте, превышающей 3 метра.

Установка на стене с помощью кронштейна.

Открутите болты для крепления кронштейна, затем снимите кронштейн; Положите кронштейн на землю, чтобы не причинить кому-либо вреда. Затем, используя отвёртку, пробейте в кронштейне 2 отверстия (углубления под них созданы).

С помощью карандаша сделайте пометки на стене через отверстия в том месте, куда вы хотите установить кронштейн. Возьмите дрель и просверлите в стене отверстия на метках, которые Вы ставили (диаметр отверстия должен составлять 3,2 мм для алюминиевых поверхностей, а так же для поверхностей из тонкого железа, и 3 мм для деревянных поверхностей).

Прикрепите кронштейн к стене с помощью двух шурупов из набора аксессуаров (для основного блока);

Замечание: Будьте аккуратны и берегите руки, когда будете пробивать отверстия с помощью отвёртки в кронштейне.

В случае установки кронштейна на бетонной стене, просверлите в стене с помощью электрической дрели отверстия диаметром 6 мм. Затем с помощью молотка вбейте в отверстия пластиковый болты. Важно, чтобы пластиковые болты полностью и плотно вошли в стену.

Для прикручивания кронштейна используйте шурупы (для основного блока), идущие в комплекте поставки;

Вставьте корпус датчика в разъемы кронштейна. Для его закрепления используйте болты.

Установка солнечной панели.

Замечание: перед креплением солнечной панели с использованием зажима, удостоверьтесь в том, что в случае её падения, не произойдёт несчастного случая;

1. Для крепления солнечной панели на деревянную стену или поверхность используйте 4 болта (для солнечной панели);

2. В случае крепления на бетонную стену, алюминиевую поверхность, или поверхность из других тонких металлов, следуйте инструкциям, прописанным в пункте «Установка на стене с помощью кронштейна»;

3. Для установки солнечной панели на столбы и трубы используйте зажим.

- Вставьте Г-образный болт одним концом в соответствующий разъём на солнечной панели по направлению А, затем поверните его на 90° вдоль направления В (см. рис. 1) ниже ).

- Другой конец Г-образного болта должен пройти сквозь зажим и должен быть закреплён «крыльчатой» гайкой и вставляющейся в неё втулкой. Между панелью и зажимом должна быть труба и столб, как показано на рис 2) сбоку.

- Проследите за тем, чтобы зажим был плотно закреплён на столбу или трубе. (рис 3)).

4. Конечной стадией установки солнечной панели является её соединение с основным блоком устройства.

Для этого на задней стенке основного блока удалите защитную крышку с разъёма для подключения солнечной панели и вставьте туда штырь соединительного кабеля солнечной панели (см. рис. ниже).

1 — разъём для подключения соединительного кабеля солнечной панели;

2 — защитная крышка для разъёма;

3 — штырь соединительного кабеля солнечной панели.

Тест датчика на движение.

1. Переключите регулятор света на дневное время (положение 1):

Переключите регулятор времени свечения в положение «5 секунд».

2. Включите лампу, нажав на кнопку включения питания:

Свет лампы включится после предварительного нагрева в течении 30 секунд.

3. В процессе прогрева датчика, возможно свет не включится. Аналогично, владелец может закрыть датчик плотной черной материей на это время.

Для проверки срабатывания после прогрева — закройте

датчик темной материей, затем быстро снимите ее и пометите назад - свет выключится через 5 секунд.

Общие функции датчика.

- Лампа не светит в светлое время суток и в том случае, если кнопка регулировки света стоит на метке «Ночное время»;

- Лампа светит в ночное время и при нахождении объекта в зоне обнаружения;

- Свет отключается, как только объект покидает зону обнаружения. Если объект находится в зоне обнаружения датчика, то свет будет гореть на протяжении всего времени нахождения объекта в зоне обнаружения, причём длительность свечения автоматически будет увеличиваться.

Режим работы датчика можно отрегулировать в соответствии с Вашими предпочтениями:

1. Кнопка регулировки времени, от 5 до 30 секунд;

Продолжительность свечения можно регулировать в промежутке от 5 до 30 секунд, как показано на рисунке сбоку. Для этого выберите нужную вам продолжительность и установите её с помощью кнопки регулировки времени;

После проверки работы, покиньте зону обнаружения.

- Вносите регулировки самостоятельно в зависимости от условий освещенности окружающей среды;

2. Кнопка регулировки освещения.

На рисунке:

1. Дневной свет

2. Ночной свет

- Если кнопка регулировки света стоит в режиме Дневного света (1), то освещение от лампы будет включаться и днём, и ночью. Если же кнопка стоит в режиме Ночного света (2), то освещение от лампы будет включаться только ночью.

- Как Вы видите на рисунке сбоку, кнопка регулировки освещения может стоять и в промежуточных позициях между Дневным и Ночным светом в зависимости от освещённости окружающей среды.

Если рядом с лампой есть и другие источники освещения в ночное время, то кнопка регулировки освещённости установится между Дневным и Ночным освещением с небольшим наклоном в сторону Дневного;

- Вносите регулировки самостоятельно в зависимости от условий освещенности окружающей среды.

3. Корректировка зоны обнаружения датчика.

- Датчик может быть направлен не только прямо, но вправо или влево, если это необходимо.

- Для сужения зоны обнаружения датчика, установите на него защитную маску.

Технические характеристики.

Основной блок

Потребляемая мощность светодиодной лампы...................................................................................................3В

Питание............................................................................................элементы питания Ni / MN-типа, 1200 мА, 6Вт

Размеры................................................................................................................................95мм x 130мм x 220 мм

Вес.............................................................................................................................................................около 350 г

Солнечная панель

Тип....................................................................................................................................................кристаллическая

Выходная мощность..............................................................................................................................................7Вт

Напряжение..............................................................................................................................................................1В

Размеры.................................................................................................................................140мм х 66мм х 198 мм

Вес..............................................................................................................................................................около 240 г
