Станок зубофрезерный 53А80Н 200т. р. Наименование параметра Значение Наибольший диаметр обрабатываемой детали, мм 800 Наибольший модуль обрабатываемых зубчатых колес 10 Длина зуба нарезаемого колеса, мм 350 Частота вращения шпинделя min / max, об/мин Мощность двигателя главного движения, кВт 12,5 Габарит станка длина_ширина_высота, мм 2897_1810_2250 Масса станка, кг 10 600 Универсальный зубофрезерный станок предназначен для фрезерования цилиндрических прямозубых, косозубых и червячных колес в условиях единичного и серийного производства. Нарезание зубчатых колес производится по способу обкатки червячной фрезы и обрабатываемой заготовки. Станок работает по замкнутому полуавтоматическому циклу и по циклу наладки.

Станок токарно-винторезный 250ИТВМт. р. Токарно-винторезный станок 250ИТВМ.01 универсальный высокой точности (аналог токарных станков 16ВТ20П, ИЖ250). Технические характеристики токарно-винторезных станков 250ИТВМ.01 Максимальная длина обрабатываемого изделия, мм 500 Максимальный диаметр над суппортом 168 Максимальный диаметр прутка, обрабатываемого в патроне, мм 24 Максимальное сечение резца, мм 16x16 Конец шпинделя по ГОСТ 4 Размер внутреннего конуса шпинделя Морзе 4 Размер внутреннего конуса пиноли задней бабки Морзе 3 Перемещение пиноли, мм 85 Частота вращения шпинделя, мин-1 25-2500 Продольная подача, мм/об 0,001-1,8 Поперечная подача, мм/об 0,005-0,9 Шаг нарезаемой резьбы дюймовый, ниток на 1' 24-0,5 Мощность привода главного движения, кВт 3 Класс точности по ГОСТ 8-82 В Шероховатость образца изделия, мкм 0,63 Габаритные размеры, мм, не высота 1400 Масса, кг, не более 1180 Токарный станок 250ИТВМ.01 (аналог 16ВТ-20П, ИЖ-250...) предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб. Токарно-винторезный станок 250ИТВМФ1 дополнительно оснащен системой цифровой индикации.  Особенности конструкции токарно-винторезного станка 250ИТВМ.01 Широкий диапазон чисел оборотов и подач обеспечивает производительную обработку при хорошем качестве поверхности.  Преселективное управление скоростями шпинделя позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент.  Универсальная коробка подач дает возможность нарезать все метрические резьбы и распространенные дюймовые и модульные резьбы без смены шестерен на гитаре.  Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой.  Беззазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки.  Ходовой винт смазывается автоматически при нарезании резьбы.  Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла.  Станина станка изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы.  Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жесткому упору при точении.

Станок вертикально-сверлильный 2Н125 30т. р. Предназначен для выполнения разнообразных сверлильных работ, в том числе и для нарезания резьбы машинными метчиками. Техническая характеристика: Наибольший диаметр сверления, мм: 25 Наибольшее перемещение шпинделя, мм 200 Наибольшее расстояние от торца шпинделя до поверхности стола, мм: 700 Конус шпинделя Морзе № 3 Пределы частоты вращения шпинделя, об/мин 45-2000 Пределы подач шпинделя, мм/об 0,1-1,6 Мощность электродвигателя главного движения, кВт 2,2 Габаритные размеры, мм 2350х785х915 Масса, кг 880

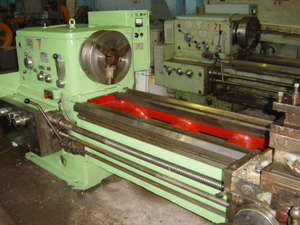

Станок токарно-винторезный т. р. Технические характеристики станка: Наибольший диаметр обрабатываемого изделия, мм: - над станиной 1000 - над суппортом 600 Наибольшая длина обрабатываемого изделия, мм 5000 Диаметр цилиндрического отверстия в шпинделе (не менее) мм. 85 Конец шпинделя по ГОСТ 12595М Высота резца, устанавливаемого в резцедержателе мм. 50 Количество скоростей шпинделя 24 Частота вращения шпинделя об/мин 5...500 Количество подач 32 Подача: мм/об - продольная 0,20…3,05 - поперечная 0,07…1,04 Наибольшее усилие резания, допускаемое механизмом подач: кгс. - продольное 1200 - поперечное 780 Шаг нарезаемой резьбы: - метрической мм. 1...120 - модульной модуль 0,5…30 - дюймовой ниток на дюйм 28…1/4 Наибольшая масса обрабатываемого изделия кг. 5000 Габариты станка: мм. - длина 5825,8050 - ширина 2100 - высота 1760 Масса станка, кг., 15600 Предназначен для выполнения разнообразных токарных работ, в том числе для точения конусов и нарезания резьбы: метрической, модульной и дюймовой. Техническая характеристика и жесткость станка позволяют полностью использовать возможности быстрорежущего и твердосплавного инструмента при обработке черных и цветных металлов..

Станок токарно-центровой 16Б16 Технические характеристики: Характеристика Наименование ОКП 381161 Наиб. диаметр детали обрабатываемой над станиной, мм 320 Наиб. диаметр детали обрабатываемой над суппортом, мм 140 Наибольшая длина обрабатываемой детали, мм 710 ЧПУ --- Точность Н Мощность 4 Габариты 2135x1225x1220 Масса 1500 Предназначен для обтачивания и растачивания в центрах или патроне цилиндров, крутых и пологих конусов, обработки торцов, нарезания метрической, модульной, дюймовой, многозаходной и точной резьб.

Станок токарно-винторезный 240ТС

Станок токарно-винторезный 16К20 Токарно-винторезный станок 16К20 предназначен для токарных работ: нарезания правой и левой метрической, дюймовой, одно - и многозаходных резьб с нормальным и увеличенным шагом (3/8 и 7/16".); нарезания торцовой резьбы и т, д. Технические характеристики винторезного станка 16К20: Наименование Значение Наибольшая длина обрабатываемого изделия, мм 1000 Высота оси центров над плоскими направляющими станины, мм: 215 Пределы оборотов, об/мин 12,5-1600 Пределы подач, мм/об Продольных 0,05-2,8 Поперечных 0,002-0,11 Мощность электродвигателя главного привода, кВт 11 Наибольший диаметр изделия, устанавливаемого над станиной, мм 400 Наиб. диаметр обработки над поперечными салазками суппорта, мм 220 Наиб. диаметр прутка, проходящего через отверстие в шпинделе, мм 50 Габаритный размеры станка, мм Длина 2795 Ширина 1190 Высота 1500 Масса станка, кг 3000

Станок токарно-винторезный МК6056 Станок предназначен для выполнения разнообразных токарных работ: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных и питчевых резьб, а также сверления, зенкерования, развертывания, и т. п. Отклонение от цилиндричности 7 мк, конусности 20 мк на длине 300 мм, отклонение от прямолинейности торцевой поверхности на диаметре 300 мм - 16 мк. Станок оснащен механическим фрикционом, приводом быстрых перемещений суппорта, задняя бабка имеет аэростатическую разгрузку, направляющие станины закалены HRCэ 49...57 Технические характеристики станка МК6056 Класс точности станка по ГОСТ8-82 П Наибольший диаметр станиной, мм 500 Наибольший диаметр обрабатываемой заготовки над станиной, мм 500 над суппортом, не менее, мм 275 Наибольшая длина обрабатываемой заготовки, мм 1000 Диаметр цилиндрического отверстия в шпинделе, мм 55 Наибольшая высота резца, резцедержателе, мм 25 Количество скоростей шпинделя бесступенчато Пределы частот вращения шпинделямин-1 Пределы частот вращения вручную I диапазонмин-1 II диапазонмин-1 III диапазон мин-1 Количество подач суппорта продольных/поперечных 24/24 Пределы рабочих подач суппорта продольных 0,,8 мм/об поперечных 0,,4 мм/об Пределы шагов нарезаемых резьб метрических 0,мм модульных 0,модулей дюймовых,5 ниток на 1" питчевых,5 питчей Скорость быстрых перемещений суппорта продольных 3,8 м/мин поперечных 1,9 м/мин Наибольший крутящий момент в шпинделе 1 кН*м Мощность привода главного движения 7,5 кВт Суммарная потребляема мощность 9 кВт Габаритные размеры станка, не более длина 2800 мм ширина 1265 мм высота 1700 мм Масса 3100 кг

Станок токарно-винторезный 1М63 Универсальный токарно-винторезный станок 1М63 предназначен для выполнения разнообразных токарных и винторезных работ по черным и цветным металлам, включая точение конусов, нарезание метрической, модульной, дюймовой и питчевых резьб. Жесткая конструкция станка, высокий предел чисел оборотов шпинделя (1250 об/мин) и сравнительно большая мощность привода (13 квт) дают возможность использовать его как скоростной с применением резцов из быстрорежущей стали и твердых сплавов. Использование механизма увеличения шага дает возможность увеличения подач: при оборотах шпинделя до 80 об/мин - в 16 раз, при оборотах шпинделя от об/мин - в 4 раза. Наименование параметров. Величины Наибольший диаметр обрабатываемого изделия над станиной, мм 630 Наибольший диаметр обрабатываемого изделия над суппортом, мм 350 Наибольшая длина обрабатываемого изделия, мм 2800 Наибольший вес изделия, обрабатываемого в центрах, кг 2000 Диаметр прутка, проходящего в отверстие в шпинделе, мм 65 Размер внутреннего конуса шпинделя метрич. 80 Число скоростей шпинделя об/мин 10...1250 Пределы продольных подач мм/об 0,,025 Пределы поперечных подач мм/об 0,0,378 Пределы шагов нарезаемых метрических резьб, мм Пределы шагов нарезаемых дюймовых резьб число ниток на 1''/4 Пределы шагов нарезаемых модульных резьб - модуль 0,5 - 48 Пределы шагов нарезаемых питчевых резьб - питчи Габаритные размеры станка, мм - длина 4950 - ширина 1690 - высота 1420 Масса станка, кг 5000

Станок токарно-винторезный с ЧПУ ИТ-42 предназначен для высокопроизводительной и точной токарной обработки различных деталей типа "фланец" и "валик", поверхностей типа "шаровый палец", а также для нарезания наружной и внутренней резьбы. Цикл работы станка - полуавтоматический. Способ крепления детали - в механизированном клиновом патроне или центрах. Привод зажима - от вращающегося пневмоцилиндра, установленного на конце шпинделя. Привод главного движения - от электродвигателя постоянного тока, двухступенчатого редуктора и ременной передачи. Переключение зубчатых колес в редукторе - от пневмоцилиндра. Привод револьверной головки - электромеханический. Приводы подач включают в себя высокомоментные электродвигатели постоянного тока, зубчатые ременные передачи, вращающиеся датчики контроля пройденного пути, передачи "винт-гайка качения". Станок оснащен автоматической централизованной дозированной системой смазки направляющих суппорта и привода подач. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКОВ ТОКАРНО-ВИНТОРЕЗНЫХ С ЧПУ мод. ИТ42 Наибольший диаметр суппортом, мм 125 Наибольшая длина обрабатываемой заготовки, мм 400 Количество позиций головки 8 Наибольшее сечение резца, мм 20x20 Частота вращения шпинделя, об/мин. 0-3000 Мощность главного двигателя (номинальная), кВт 7.5 Наибольшее перемещение мм 173 Пределы быстрых перемещений в поперечном направлении 4000 Пределы шагов нарезаемых резьб, мм 0,2-40 Постоянство размеров при подлине 50 Габаритные размеры станка, мм 2000х2225х1900

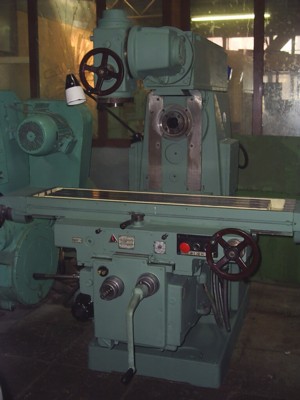

Станок фрезерный широко-универсальный 6Р82Ш Широкоуниверсальный фрезерный станок модели 6Р82Ш предназначен для использования в условиях индивидуального и мелкосерийного производства. На станках возможна обработка плоских и фасонных поверхностей цилиндрическими, торцевыми и концевыми фрезами. Техническая характеристика станков обеспечивает производительную обработку черных и цветных металлов с применением быстрорежущего и твердосплавного инструмента. Основные технические характеристики 6Р82Ш Размеры рабочей поверхности стола (длина х ширина), мм 1250х320 Число Т-образных пазов 3 Наибольшие перемещения стола, мм продольное (механическое / вручную) 800 / 800 поперечное (механическое / вручную) 240 / 250 вертикальное (механическое / вручную) 410 / 420 Min. и max. расстояния от оси шпинделя до рабочей поверхности стола, мм 30-450 Расстояние от оси шпинделя до хобота, мм 155 Расстояние от торца шпинделя поворотной головки до стола, мм 35-535 Расстояние от оси шпинделя поворотн. головки до направляющих станины, мм 260-280 Перемещения стола на одно деление лимба (продольн.,поперечн.,вертикал.),мм 0,05 Перемещения стола на один оборот лимба, мм продольное и поперечное 6 вертикальное 2 Наибольшая масса обрабатываемой детали, кг 250 Наибольшее перемещение пиноли шпинделя, мм 80 Поворот головки в поперечной плоскости стола, град. к станине 45 от станины 90 Поворот головки в продольной плоскости стола, град. 360 Поворот накладной головки, град 360 Размер горизонтального шпинделя по ГОСТ 50 Размер шпинделя поворотной и накладной головок по ГОСТ 40 Мощность электродвигателя привода главного движения, кВт 7,5 Габарит станка (длина х ширина х высота), мм 2470х1950х1950 Масса станка, кг 3300
