МЭКEx 04А
Издание
публикация МЭКEx
Система сертификации МЭК в соответствии с требованиями стандартов, распространяющихся на оборудование для применения во взрывоопасных средах (Система МЭКЕх)
Руководство по подготовке заявок на получение и использование Знака Соответствия МЭКЕх
Международная
Электротехническая
Комиссия Код цены ZZ
Содержание
ВВЕДЕНИЕ. 5
1 Краткое описание Схемы МЭКЕх. 6
1.1 Общие положения. 6
1.2 Цель. 6
1.3 Необходимость Знака Соответствия МЭКЕх. 6
1.4 Добровольная система. 7
1.5 Владелец Знака. 7
2 Правила и процедуры системы лицензирования. 8
3 Процесс подачи заявки. 9
4 Направление заявки. 10
5 Знак Соответствия МЭКЕх. 10
5.1 Основной знак для фотографического воспроизведения. 10
5.2 Пропорциональные размеры знака. 11
5.3 Применяемые электронные форматы. 11
5.4 Применение Знака. 11
6 Образец Лицензии на применение Знака Соответствия МЭКЕх. 13
7 Доступ к Лицензиям на применение Знака Соответствия МЭКЕх и Перечням. 15
Рис.1 - Знак Соответствия МЭКЕх. 11
Рис.2 – Пример использования контрастных цветов. 12
Международная Электротехническая Комиссия
Публикация МЭКЕх -
Руководство по подготовке заявок на получение и использование Знака Соответствия МЭКЕх
ВВЕДЕНИЕ
Настоящий документ является руководством для заявителей (например, изготовителей), по получению Лицензии на применение Знака Соответствия МЭКЕх, а также руководством по использованию Знака на продукции, упаковке и т. д. В настоящем документе описаны этапы и процессы, которые необходимо выполнить изготовителю для получения и использования Лицензии на применение Знака Соответствия МЭКЕх.
Цель настоящего руководства – показать, что, несмотря на жесткие технические требования, процесс получения Лицензии на применение Знака Соответствия МЭКЕх является довольно простым.
Более подробные описания правил и процессов даны в других документах МЭКЕх, которые можно найти на Интернет-сайте МЭКЕх http://www. или получить в Секретариате МЭКЕх в Центральном представительстве МЭК.
История документа
Дата | Краткая справка |
Июль 2008 | Первое издание (Версия 1) |
Адрес:
IECEx Secretariat
286 Sussex Street
Sydney NSW 2000
Australia
Контакты:
Tel: +6
Fax: +6
e-mail: chris. *****@***com
http://www.
Руководство по подготовке заявок на получение и использование Знака Соответствия МЭКЕх
1 Краткое описание Схемы МЭКЕх
1.1 Общие положения
Схема МЭКEx является системой оценки Соответствия МЭК по стандартам, распространяющимся на оборудование для применения во взрывоопасных средах, в соответствии со Статьей 2 Устава и Правил МЭК, издание 2001 г. (с поправками, утвержденными Советом в 2004 и 2005 гг.)
МЭКEx содействует работе программ сертификации в строгом соответствии с Основными правилами Схемы МЭКEx, МЭКEx 01, утвержденными Советом по Оценке Соответствия МЭК (CAB). МЭКEx через Комитет по Управлению МЭКEx (ExКУ) утверждает Органы по Сертификации (ExСО) для работы в Схемах МЭКEx, которые самостоятельно принимают решение о выдаче Сертификатов Соответствия в рамках Схемы сертифицированного оборудования МЭКЕх (Схема МЭКЕх 02).
1.2 Цель
Целью Схемы МЭКЕх является оказание содействия в области международной торговли оборудованием, предназначенным для применения во взрывоопасных средах (Ех-оборудованием), а также в сфере предоставления услуг в данном секторе промышленности. Схема сертификации является добровольной и направлена на содействие мировой торговле, а именно:
- сокращение затрат изготовителя на испытания и сертификацию снижение барьеров при освоении сформировавшихся и развивающихся рынков уменьшение времени выхода на рынок завоеванию доверия на международном уровне к процессам оценки Ех-изделий и услуг, созданию единой международной базы данных всех выданных протоколов, сертификатов и лицензий.
Конечной целью Системы МЭКЕх является всемирное признание одного стандарта, одного сертификата и одного знака.
1.3 Необходимость Знака Соответствия МЭКЕх
Несмотря на то, что Сертификаты Соответствия МЭКЕх, выданные ЕхСО, подтверждают соответствие требованиям стандартов, существует необходимость наглядно показать такое соответствие с помощью «Знака Соответствия МЭКЕх».
Нанесение Знаков на изделия, упаковку и другие материалы широко используется для демонстрации соответствия. Знак Соответствия МЭКЕх является единым всемирным знаком, который делает ненужным использование индивидуальных знаков. Рост поддержки от промышленности и расширение области применения Схемы МЭКЕх увеличили потребность в Международном Знаке в Ex области.
Ех-знак обеспечивает более глубокую уверенность и значительно увеличивает доверие правительственных организаций, органов по безопасности, покупателей и представителей промышленности относительно того, что оборудование, которое применяется, было отремонтировано или поставляется для применения во взрывоопасных средах, соответствует требованиям наиболее уважаемых и строгих стандартов по безопасности, установленных МЭК.
Наличие Лицензии на применение Знака Соответствия МЭКЕх и использование Знака на изделиях, упаковке и других материалах демонстрирует пользователям и заказчикам, что:
- Маркированное изделие соответствует требованиям указанного(-ых) стандарта(-ов) МЭК без каких-либо национальных отклонений и/или существенных различий в требованиях (СРТ), а также требованиям других нормативных документов, признанных МЭКЕх, утвержденных Комитетом по Управлению МЭКEx. Изготовитель применяет специально разработанную систему менеджмента качества, отвечающую особым требованиям МЭКЕх. Изготовитель проходит ежегодный инспекционный контроль, который выполняет орган по сертификации МЭКЕх (ЕхСО), признанный и прошедший оценку на международном уровне.
Подтверждением перечисленных выше достижений является база данных международных Лицензий на применение Знака Соответствия МЭКЕх, которая публикуется на Интернет-сайте МЭКЕх http://www. в ОТКРЫТОМ доступе.
1.4 Добровольная система
Система лицензирования Знака Соответствия МЭКЕх – это система маркировки, которая как и Схема сертификации МЭКЕх является не обязательной, а добровольной. Поэтому изготовители могут по желанию маркировать все Ех-изделия, при условии соблюдения следующих требований:
- Изготовитель имеет действующие Сертификаты Соответствия МЭКЕх (СС) на все без исключения изделия. Изготовитель имеет Лицензию на применение Знака Соответствия МЭКЕх, распространяющуюся на указанные Сертификаты Соответствия МЭКЕх, перечисленные в Перечне Лицензии при условии, что СС МЭКЕх и Лицензия на применение Знака Соответствия МЭКЕх выданы одним ЕхСО.
Если действующие СС МЭКЕх на весь диапазон изделий выданы разными ЕхСО, то Лицензии на применение Знака Соответствия МЭКЕх необходимо получать у каждого ЕхСО, выдавшего СС МЭКЕх. Лицензия на применение Знака Соответствия МЭКЕх, выданная ЕхСО, распространяется только на изделия, указанные в СС МЭКЕх, выданном данным ЕхСО.
1.5 Владелец Знака
МЭК не является органом по сертификации (как другие органы по сертификации, уполномоченные третьей стороной, например, PTB, TUV, CESI, SIRA и т. п.). МЭК является владельцем Знака и дает разрешение уполномоченным Органам по сертификации МЭКЕх, указанным на Интернет-сайте МЭКЕх, выдавать Лицензии на применение Знака Соответствия МЭКЕх квалифицированным изготовителям, которые соответствуют требованиям МЭКЕх.
2 Правила и процедуры системы лицензирования

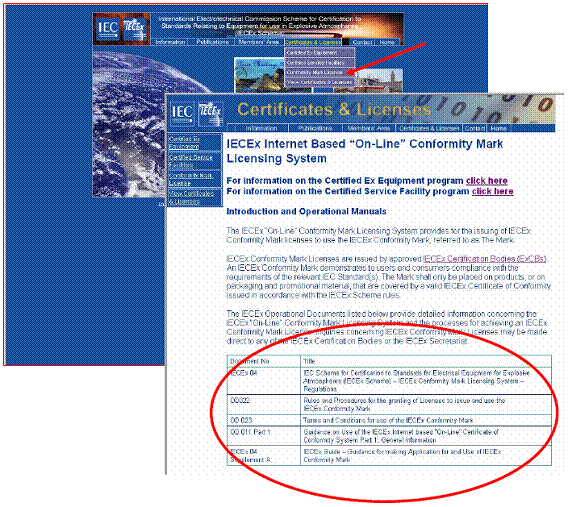

Система лицензирования Знака Соответствия МЭКЕх – Правила МЭКЕх 04 и Рабочие документы OD 022 и OD 023 можно получить на Интернет-сайте МЭКЕх http://www. .
|
Номер документа | Название |
МЭКЕх 04 | Схема сертификации МЭК в соответствии с требованиями стандартов, распространяющихся на оборудование для применения во взрывоопасных средах (Схема МЭКЕх). Система лицензирования Знака Соответствия МЭКЕх - Правила |
OD 022 | Правила процедуры предоставления лицензий на выдачу разрешений и применение Знака Соответствия МЭКЕх |
OD 023 | Условия применения Знака Соответствия МЭКЕх |
OD 011 Часть 1 | Руководство по применению он-лайн Системы выдачи Сертификатов Соответствия МЭКЕх через Интернет. Часть 1: Общая информация. |
МЭКЕх 04 Приложение А | Руководство по подготовке заявок на получение и использование Знака Соответствия МЭКЕх |

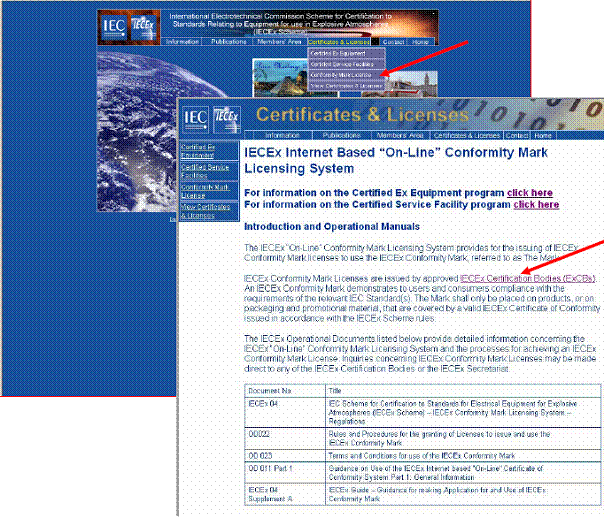

Полный актуализированный список ЕхСО, принятых в Системе МЭКЕх, приведен на Интернет-сайте МЭКЕх http://www. .
|
|
3 Процесс подачи заявки
Заявки на получение Лицензии на применение Знака Соответствия МЭКЕх в рамках системы лицензирования Знака Соответствия МЭКЕх направляют непосредственно в Органы по Сертификации МЭКЕх (ЕхСО), которые в свою очередь успешно прошли процедуру взаимной оценки МЭКЕх для вступления в Схему МЭКЕх.
4 Направление заявки
Чтобы подать заявку на получение Лицензии на применение Знака Соответствия МЭКЕх заявителю необходимо, в соответствии с Правилами МЭКЕх 04, обратиться в ЕхСО. Если не применяется специальная форма заявки, то в ЕхСО, как правило, необходимо предоставить следующее:
· официальный запрос на получения Лицензии на применение Знака Соответствия МЭКЕх.
· подробную информацию об изделиях (включая номера действующих Сертификатов Соответствия МЭКЕх), на которые будет распространяться Лицензия.
· подробную информацию о том, как Знак будет нанесен на каждое изделие и указан в документации, на упаковке и рекламные материалы, а также в каталогах и на Интернет-сайтах.
· подтверждение того, что в системе менеджмента качества изготовителя подробно описаны методы защиты правильного применения Знака МЭКЕх, т. е.:
o предусмотрены политики, обеспечивающие применение и связь Знака МЭКЕх только с Ех-изделиям, указанными в Сертификате Соответствия МЭКЕх, перечисленными в Перечне к Лицензии на применение Знака Соответствия МЭКЕх, а также в соответствии с Правилами МЭКЕх и рабочими документами (например, МЭКЕх 04, OD 022 и OD 023) см. этап 2.
o установлены процедуры разработки и выпуска рекламных материалов, включая Интернет-сайты, обеспечивающие соблюдение указанных выше политик, а также определено руководящее должностное лицо в организации, несущее ответственность и наделенное полномочиями в отношении контроля за применением Знака.
· изготовитель должен обеспечить, что соблюдены все требования Правил и Процедур Системы Лицензирования применения Знака Соответствия МЭКЕх.
ЕхСО определит время и стоимость выполнения полного комплекта работ по выдаче Лицензии.
После получения заявки ЕхСО проверит, что указанные СС МЭКЕх являются действующими.
После успешной проверки заявленных СС МЭКЕх ЕхСО выполнит оценку и проверку процедур заявителя на соответствие требованиям МЭКЕх.
При положительных результатах проверки процедур заявителя, ЕхСО проведет оценку и проверку предложенного заявителем эскиза и способов применения Знака Соответствия МЭКЕх.
При успешном выполнении всех этапов обработки заявки лицензию регистрируют на Интернет-сайте МЭКЕх и уведомляют заявителя о том, что лицензия выдана.
5 Знак Соответствия МЭКЕх
5.1 Основной знак для фотографического воспроизведения
Знак включает логотип МЭК и идентификационный код для определения номера лицензии и Органа по Сертификации, выдавшего лицензию на использование Знака.
Знак Соответствия МЭКЕх с идентификационным кодом (на Рис.1 показан образец без идентификационного кода) указывают в Лицензии на применение Знака Соответствия МЭКЕх, выдаваемой ЕхСО. Знак Соответствия МЭКЕх, предоставляемый ЕхСО, может быть использован для фотографического воспроизведения.
поле для идентификационного кода, который предоставляется ЕхСО держателю лицензии
Рис.1 - Знак Соответствия МЭКЕх
Примечание - Данное графическое изображение знака приведено только для иллюстрации.
5.2 Пропорциональные размеры знака
При любом воспроизведении Знака Соответствия МЭКЕх должны соблюдаться размерные и цветовые соотношения, определенные Комитетом по Управлению МЭКЕх и указанные ExСО, выдающим лицензию на использование Знака Соответствия МЭКЕх.
Высота шрифта логотипа МЭК должна быть не менее 2,5 мм.
Идентификационный код, присваиваемый ЕхСО, должен быть указан в поле, как показано на рис.1., шрифтом “Arial” высотой не менее 1 мм.
5.3 Применяемые электронные форматы
В Лицензии на применение Знака Соответствия МЭКЕх, выдаваемой ЕхСО, Знак может быть предоставлен в различных электронных форматах, включая, но не ограничиваясь, следующими *.eps, *.ps, *.ai, *.jpg, *.dwg, и *.dxf.
5.4 Применение Знака
5.4.1 Общие положения
Знак должен быть нанесен только на такое изделие, его упаковку или указан в относящихся к нему документах и рекламных материалах, на которое распространяется действующий Сертификат Соответствия МЭК, указанный в Перечне к выданной Лицензии на применение Знака Соответствия МЭКЕх.
Знак всегда должен соответствовать эталону и использоваться с Идентификационным кодом.
Знак не должен применяться с иной целью, кроме обозначения Соответствия всем требованиям системы лицензирования Знака Соответствия МЭКЕх.
Все условия применения и размещения Знака должны быть одобрены ЕхСО, выдающим Лицензию на применение Знака Соответствия МЭКЕх.

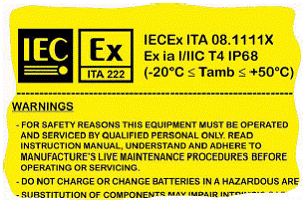

5.4.2 Применение – Маркировка изделий
· Знак должен быть указан на самом изделии в непосредственной близости от сертификационной маркировки МЭКЕх или на шильдике, который крепится к изделию. Если из-за размера это невозможно, Знак наносят на упаковку изделия, шильдик, прикрепляемый к изделию и указывают в Руководстве по применению или другой сопроводительной документации (см.5.4.3).
· Допускается увеличивать или уменьшать размер знака, сохраняя его форму и пропорции, при этом буквы и идентификационный код должны быть хорошо читаемыми, размер знака должен быть не менее 6 х 13 мм и соответствовать требованиям 5.2.
· Цвет знака показан на рис.1. Использовать черный или белый цвет и соответствующий прозрачный фон заливки допускается при условии, что он составляет не менее 100% всей маркировки и согласован с ЕхСО, выдавшим Лицензию на применение Знака Соответствия МЭКЕх. Знак всегда должен быть хорошо читаемым (см. пример на рис.2).
· Не допускается изменять цвет Знака.
Примечание - Данное графическое изображение знака приведено только для иллюстрации.
Рис.2 – Пример использования контрастных цветов.
5.4.3 Применение – документация, упаковка и рекламные материалы:
· Знак может быть нанесен на упаковку изделия или указан в Руководстве по применению или другой сопроводительной документации, только если на изделие распространяется действующий Сертификат Соответствия МЭКЕх (СС), указанный в Перечне к Лицензии на применение Знака Соответствия МЭКЕх.
· Использование Знака в рекламных целях допускается только в случае его ясной связи с изделиями, на которые распространяется действующий СС МЭКЕх, указанный в Перечне к Лицензии на применение Знака Соответствия МЭКЕх.
· Использовать Знак в каталогах или на Интернет-сайтах допускается только в случае его ясной связи с изделиями, на которые распространяется действующий СС МЭКЕх, указанный в Перечне к Лицензии на применение Знака Соответствия МЭКЕх.
· Не допускается использовать Знак в каталогах или на Интернет-сайтах, если СС МЭКЕх, указанный в Перечне к Лицензии на применение Знака Соответствия МЭКЕх, распространяется не на все изделия, указанные в перечне.
· Допускается увеличивать или уменьшать размер знака, сохраняя его форму и пропорции, при этом буквы и идентификационный код должны быть хорошо читаемыми, размер знака должен быть не менее 10 × 21.5 мм и соответствовать требованиям 5.2.
· Не допускается изменять цвет Знака. Допускается наносить знак белым и черным цветом.

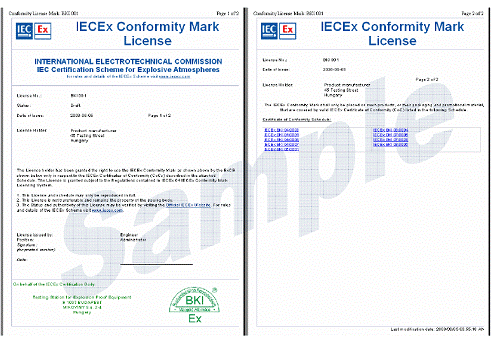

6 Образец Лицензии на применение Знака Соответствия МЭКЕх
Примечание - Данное графическое изображение знака приведено только для иллюстрации. Формат может быть изменен без уведомления.
Лицензия на применение Знака Соответствия МЭКЕх: BKI 001 стр.1 из 2
МЕЖДУНАРОДНАЯ ЭЛЕКТРОТЕХНИЧЕСКАЯ КОМИССИЯ Схема сертификации МЭК для взрывоопасных сред
Состояние: проект Дата выдачи: стр 1 из 2 Держатель лицензии: Изготовитель продукции. Адрес: Венгрия, ЕхСО, указанный ниже, предоставляет держателю лицензию право использования Знака Соответствия МЭКЕх, указанного выше, только в отношении Сертификатов Соответствия МЭКЕх (СС), перечисленных в Перечне. Правила применения Лицензии установлены в Документе МЭКЕх 04 Системы лицензирования знака соответствия МЭКЕх. 1. Лицензия и Перечень могут воспроизводиться только полностью. 2. Не допускается передавать лицензию, т. к. она является собственностью органа, который ее выдал. 3. Статус и подлинности лицензии можно проверить, посетив Официальный веб-сайт МЭКЕх. Правила Схемы МЭКЕх и подробная информация приведены на сайте www. Кем выдана лицензия: Инженер Должность: Администратор Подпись: (для бумажной версии) Дата: От имени Органа по Сертификации МЭКЕх
| Лицензия на применение Знака Соответствия МЭКЕх: BKI 001 стр.2 из 2
Лицензия №: BKI 001 Дата выдачи: стр 2 из 2 Держатель лицензии: Изготовитель продукции. Адрес: Венгрия, Знак Соответствия МЭКЕх должен быть указан только на изделии, упаковке или в документах и рекламных материалах, относящихся к изделию, на которое распространяется действующий Сертификат Соответствия МЭК, указанный в следующем Перечне. Перечень Сертификатов Соответствия:
Дата внесения последних изменений: 2008/06/05 03:55:18 |
Лицензия на применение Знака Соответствия МЭКЕх
Лицензия №: BKI 001

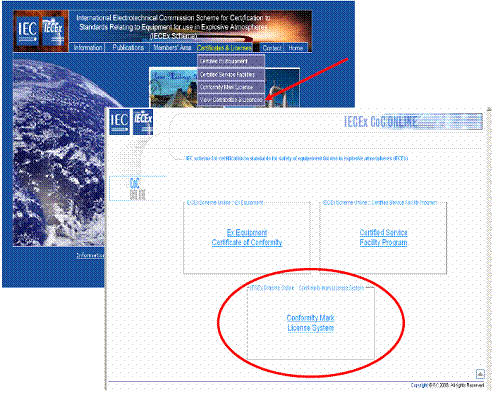

7 Доступ к Лицензиям на применение Знака Соответствия МЭКЕх и Перечням
Лицензии на применение Знака Соответствия МЭКЕх указаны в базе данных он-лайн Сертификатов на сайте http://www.
|
|
