Трёхвинтовые насосы серии 12D

Трёхвинтовые насосы серии 12D

Ротационные винтовые насосы

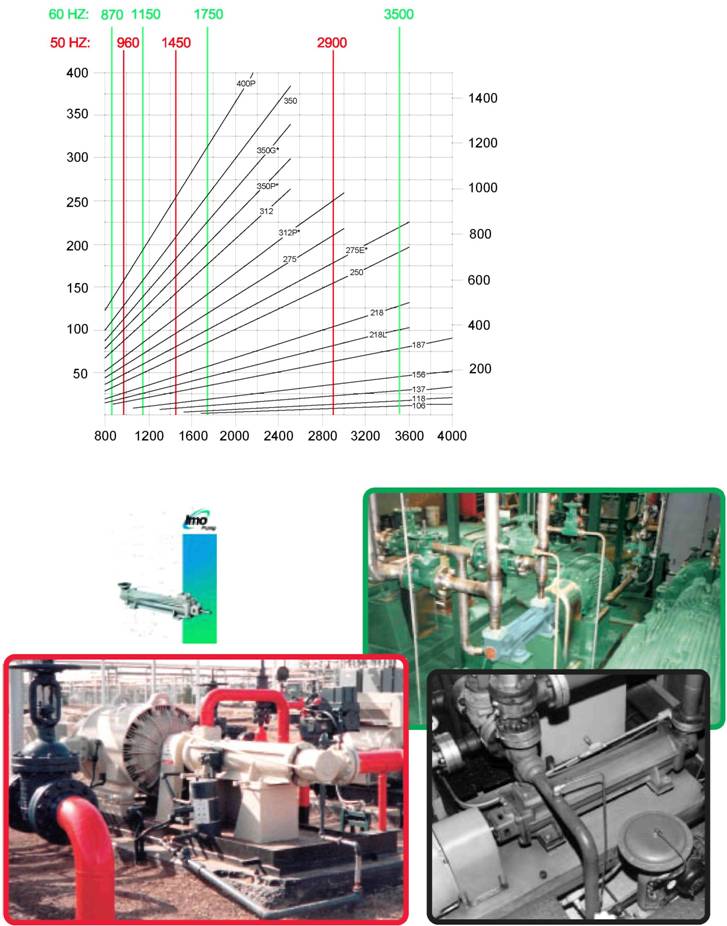

Семейство надежных насосов

*только для биметаллической конструкции

литр/мин

гал/мин

об/мин

Насос 12D-137 при создании газового уплотнения компрессора

На обложке: насос 12D-218 стандартного размера 218-400 со стандартным расположением входного отверстия (сверху). Выходной патрубок переходника раструбного шва поставляется в комплекте с насосом.

Насос 12D-400P в системе трубопровода сырой нефти в г. Альберта, Канада, давление 1440 фунт/кв. дюйм изб. (99 Бар) 12D-218 в гидравлической системе

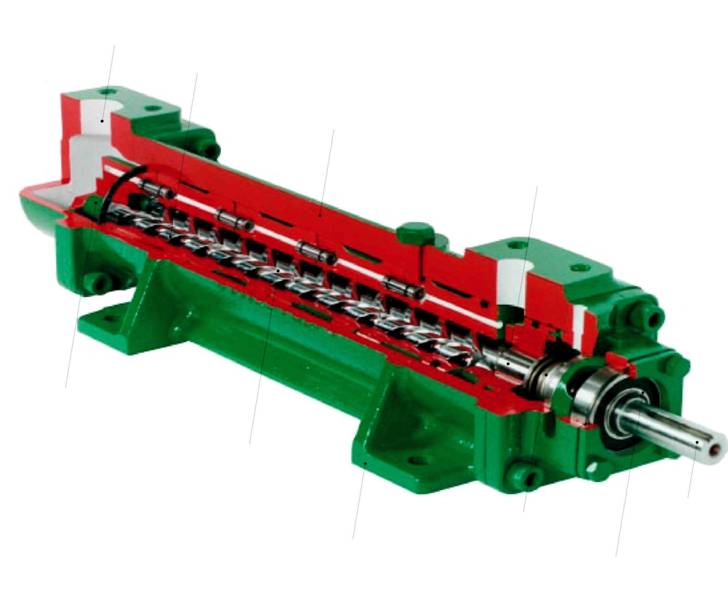

Входное отверстие вращается с шагом в 90° для облегчения доступа в трубопровод

Ведомый винт

Сменный корпус упрощает ремонт

Усиленный уравновешивающий поршень, нейтрализующий действие давления на выходе на осевой опоре ведущего винта

Уравновешивающий цилиндр приводного ротора, нейтрализующий действие давления на выходе на осевой опоре ведомого винта

Поверхностно упрочнённая шлифованная резьба, способствующая более продолжительной работе оборудования

Вал ведущего винта

Одинарное механическое уплотнение, стравливающее давление на входе

Корпус из высокопрочного чугуна (также для большинства корпусов в качестве опции возможно исполнение из стали)

Одинарный внешний шарикоподшипник с постоянной смазкой

Показано выше: Насос 12D-118 стандартных размеров от 106 до 187

Корпус Высокопрочный чугун с шаровидным графитом с высокой ударной стойкостью. В качестве опции возможно исполнение из стали для размеров 118-218

Кожух ротора Перлитный серый чугун – для размеров 106-187. Бронза – для размеров 218 и выше. Специальный биметаллический корпус - для некоторых размеров, предполагающий использование в работах с жидкостями низкой вязкости и/или при высоком давлении.

Приводной ротор Легированная сталь, закалённый нитрид, заземлённая резьба.

Не приводной ротор для размеров 106-187 - перлитный серый чугун, закалённая шлифованная резьба; для размеров 218 и выше - легированная сталь, закалённая шлифованная резьба

Прокладки Целлюлозное неасбестовое волокно

Подшипник и уплотнение вала Tип B: Buna N торцевое уплотнение сильфонов, Buna N уплотнительные кольца и внешний шарикоподшипник, постоянно смазывающийся глубоким погружением в жёлоб, рекомендованный для дистиллятного топлива, смазочных и гидравлических масел.
Тип H: Торцевое уплотнение с непосредственной передачей, уплотнительными кольцами из вайтона и внешним высокотемпературным шарикоподшипником, с постоянной смазкой и глубоким жёлобом.

Комплектующие Узлы насоса и/или привода в сборе с опорными плитами и деталями секции трубопровода ANSI RF поставляются по заказу.

Давление на выходе максимум 1500 фунт/кв. дюйм изб. (103 Бар) – для дистиллятов, остаточного топлива и сырой нефти; 2200 фунт/кв. дюйм изб. (152 Бар) – для смазочных, уплотнительных и гидравлических масел. Минимальная рекомендованная разность давления составляет 40 фунт/кв. дюйм (2.8 Бар) при значении вязкости > 100 ssu.

Давление на входе Tип B и H: для размеров 106-187 максимум 75 фунт/кв. дюйм изб. (5 Бар) – для дистиллятного топлива, смазочных масел;
для размеров 218-400 максимум 50 фунт/кв. дюйм изб. (3 Бар) - для дистиллятного топлива, смазочных масел;

Тип H: для размеров 106-187 максимум 40 фунт/кв. дюйм изб. (2.7 Бар) – для остаточного топлива и сырой нефти;
для размеров 218-400 максимум 10 фунт/кв. дюйм изб. (0.7 Бар) - для остаточного топлива и сырой нефти.

Вязкость минимум 33 секунд Сейболта унив (2.0 сСт)
Тип B: максимум 3000 секунд Сейболта унив (650 сСт) – при условии холодного старта
Тип H: вязкость свыше 3000 секунд Сейболта унив (650 сСт)

Температура Тип B: от 0 до 180°F (от -18° до 82°C); Тип H: от 0 до 250°F (от -18 до 121 °C)

Скорость См. диаграмму предельных максимальных скоростей. При работе с остаточным топливом или сырой нефтью не превышайте скорость в 1800 об/мин по причине содержания в них абразивных веществ и загрязняющих примесей.

Привод Только прямой. Также существует магнитный привод на 3500 об/мин мощностью до 200 л. с.

Вращение Вал насоса вращается по часовой стрелке. Относительно возможности вращения против часовой стрелки. Проконсультируйтесь с компанией Imo.

Монтаж На полу в любом положении. Фланцевое крепление является дополнительным при вертикальной установке.

Фильтрация Входные фильтры задерживают загрязнения и абразивные элементы до их попадания в насос. Для предотвращения срыва подачи необходимо выбрать соответствующий фильтр после консультации с поставщиком фильтров. Как правило, рекомендуются фильтры с сеткой 60 с отверстиями 0,01 дюйма (238 микрон) для легких масел и 1/8-3/16 дюймамм) для тяжелого масла и нефти. Выход сетевых фильтров для закрытых систем петли также рекомендован.

Насосы Imo серии 12D предназначены для работ с относительно высоким давлением нефти или жидкостей с аналогичной вязкостью. Типичные области применения включают работу на трубопроводах сырой нефти, при распылении топлива для сжигания в паровом котле, впрыске топлива в газовые турбины, подаче жидкости в систему питания гидравлических машин, уплотнении газа в центробежных компрессорах и в качестве опоры гидростатического подшипника.

Данные насосы являются гидравлически сбалансированными как в осевом, так и в радиальном направлении, что нейтрализует нагрузку подшипника с помощью давления на выходе. Одинарный подшипник находится с внешней стороны относительно перекачиваемой жидкости и не зависит от её смазочных свойств. Одинарное механическое уплотнение подвергается давлению только на входе. Также немаловажными свойствами трёхвинтовых насосов Imo являются очень низкий уровень шума, высокая эффективность работы и стабильный поток перекачиваемой жидкости.

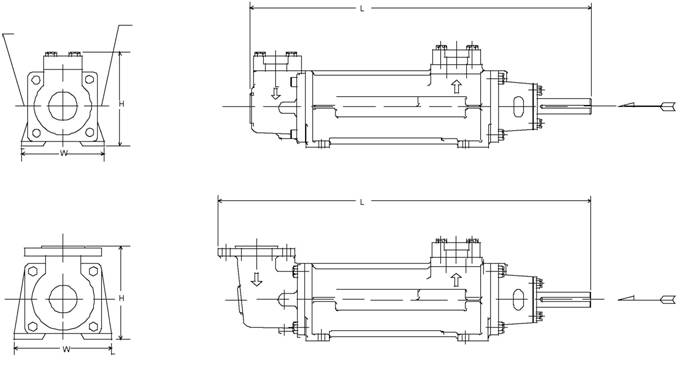

Расположение входного отверстия № 2

A-стандартное расположение раструбного шва входного патрубка

B - раструбный шов выходного патрубка

Расположение входного отверстия № 1

Вращение

по часовой

Размеры 106-187

A-стандартное расположение входного отверстия - 150#ANSI

B - выходное отверстие раструбного шва

Вращение

по часовой

Размеры 218 и выше

Раз-мер	A	B	H	L	W	Вес
дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	фунт	кг
106	1	25,4	1	25,4	6,8	171,5	25	635	6	152,4	71	32,2
118	1 1/2	38,1	1	25,4	7,0	177,8	26	660,4	6 1/4	158,8	85	38,5
137	1 1/2	38,1	1	25,4	7,3	184,2	30	760,4	6 1/2	165,1	103	46,7
156	2	50,8	1 1/2	38,1	7,8	196,9	34	863,6	7	177,8	140	63,5
187	2	50,8	1 1/2	38,1	8,3	209,6	38	965,2	8 1/2	215,9	193	87,5
218	2 1/2	63,5	2	50,8	9,5	241,3	50	1270,0	10	254,0	298	135,1
250	3	76,2	2 1/2	63,5	10,9	276,2	55	1397,0	11	279,4	408	185,0
275	3	76,2	3	76,2	12,3	311,2	59	1498,6	11	279,4	538	244,0
312	4	101,6	3	76,2	12,9	327,0	65	1651,0	12	304,8	649	294,3
350	5	127,0	3	76,2	15,2	385,8	72	1828,8	13	330,2	950	430,8
400*	6	152.4	4	101.6	19.2	487.7	74	1879.6	14	355.6	1125	510.2

Номинальные данные запросить. Сертифицированный чертеж для конструкции. *1500# ANSI DISCHARGE

Калгари, Канада Imo Pump 5918 5th Street, S. E. Unit 14 Calgary, Alberta Canada T2H1L4 тел. [phone] факс [phone]	Торонто, Канада Imo Pump 6750 Davand Drive Units 9/209 Mississauga, Ontario Canada L5T1L8 тел. [phone] факс [phone]
Новый Орлеан, США Imo Pump 2637 Edenborn Avenue Suite 304 Metairie, LA 70002 тел. [phone] факс [phone]	Филадельфия, США Imo Pump 515 Stump Road Suite 222 North Wales, PA 19454 тел. [phone] факс [phone]
Хьюстон, США Imo Pump 11811 N. Freeway Suite 190 Houston, TX 77060 тел. [phone] факс [phone]



		Imo Pump 1710 Airport Road PO Box 5020 Monroe, NC USA 28111.5020 тел. [phone] факс [phone] Эл. почта *****@***NET Интернет WWW.
Система менеджмента качества Проспект : BR00012D REV © 1998 Imo Pump Все права защищены.
