завод строительно-отделочных машин»
КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ
Бетоносмеситель гравитационный
СБР-260А
Лебедянь
Каталог деталей и сборочных единиц бетоносмесителя СБР-260А составлен на основании технической документации завод строительно-отделочных машин» по состоянию на 1 августа 2007г. и содержит полный перечень деталей и сборочных единиц с иллюстрациями и сведения об их количестве, расположении в изделии, взаимозаменяемости и конструктивных особенностях.
В таблице перечня деталей и сборочных единиц приведены номер рисунка, номер позиции сборочной единицы или детали приведенной на рисунке, конструкторские номера и наименования узлов и деталей используемые при заказе. Детали (сборочные единицы, номера которых набраны жирным шрифтом, составляют рекомендованную торговую номенклатуру запасных частей, поступающих в продажу.
Графа «Наименование сборочных единиц, деталей» перечня заполнена с применением системы отступов, т. е. в первой строке указана самая крупная сборочная единица, а затем перечислены входящие в неё детали, например,
Составная часть
• Сборочные единицы составной части
• • Более мелкое деление
Цифры указывают на принадлежность сборочных единиц и деталей к изделиям и служат для их отыскания.
В перечне не перечислены (и соответственно, не иллюстрированы) детали, составляющие неразъёмную сварную конструкцию, так как у них утеряна самостоятельность в результате сварки с другими деталями.
Для условного обозначения возможности замены и ремонта составных частей применены следующие сокращения: ЗЭ – заменяемых при эксплуатации, ЗК – заменяемых только при капитальном ремонте, ЗР – ремонтируемых при капитальном или среднем ремонте.
При заказе запасных частей необходимо указывать полный номер детали вместе с буквенными суффиксами и цифровыми индексами.
Перечень сборочных единиц и деталей
Номер рисунка | Номер позиции | Код продукции | Обозначение | Наименование сборочных единиц, деталей | Количество сборочных единиц, деталей на сборочную единицу | Сведения о возможности замены и ремонта |
1 | 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 | СБР-260А.00.00.000 СБ-60.11.00.000 СБР-320.14.00.000 СБР-320.15.00.000 СБР-260.01.00.000-01 СБР-260.02.00.000 СБР-260.03.00.000-01 СБР-260.07.00.000 СБР-260.08.00.000 ПД-00-06 СБ-60.16.00.001 СБ-60.27.00.001 СБ-60.00.00.013 СБР-125.00.00.008 СБР-200.00.00.035 СБ-130.00.00.007 СБ-125.00.00.009 СБР-260.00.00.001 СБР-320.00.00.022-01 СБР-260.00.00.007 СБР-260.00.00.008 СБР-260.00.00.010 СБР-260.00.00.011 СБР-260.00.00.012 СБ-130А.00.00.002 СБР-200.00.00.037 СБР-200.00.00.038 ГОСТ 8882-75 ГОСТ 1284.1-89 KLKAW23R1 АИРЕ71В4У3 ГОСТ 7798-70 ГОСТ 7798-70 ГОСТ 7798-70 ГОСТ 7798-70 ГОСТ 7798-70 ГОСТ 7798-70 ГОСТ ГОСТ 5915-70 ГОСТ 5915-70 ГОСТ 5915-70 ГОСТ 6402-70 ГОСТ 6402-70 ГОСТ 6402-70 ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ 397-79 ГОСТ 397-79 ГОСТ 397-79 | Бетоносмеситель гравитационный+\ • Шкив • Редуктор • Педаль • Рама • Барабан смесительный • Траверса • Маховик • Плита подмоторная • • Шайба • • Шкив • • Крышка • • Кольцо запорное • • Шайба • • Пружина • • Шайба • • Фиксатор • • Кожух • • Фиксатор • • Шестерня • • Вал • • Колесо • • Шайба • • Планка • • Гайка • • Палец • • Палец • • Подшипник 180204 • • Ремень А-900 • • Выключатель • • Электродвигатель • • • Болт М6х20 • • • Болт М6х25 • • • Болт М8х20 • • • Болт М8х25 • • • Болт М8х65 • • • Болт М16х50 • • • Винт ВМ4х10 • • • Гайка М6 • • • Гайка М8 • • • Гайка М16 • • • Шайба 6.65Г • • • Шайба 8.65Г • • • Шайба16.65Г • • • Шайба 4 • • • Шайба 6 • • • Шайба 10 • • • Шайба 16 • • • Шайба 22 • • • Шплинт 2,5х18 • • • Шплинт 3,2х40 • • • Шплинт 4х40 | 1 1 1 1 1 1 1 1 3 1 1 2 1…6 1 1…6 1 1 1 1 1 2 2 1 1 1 1 2 1 1 1 3 4 1 2 2 2 4 4 6 2 7 8 2 6 4 4 2 1 2 1 3 | ЗК ЗР ЗР ЗР ЗЭ ЗЭ |
Перечень сборочных единиц и деталей
Номер рисунка | Номер позиции | Код продукции | Обозначение | Наименование сборочных единиц, деталей | Количество сборочных единиц, деталей на сборочную единицу | Сведения о возможности замены и ремонта |

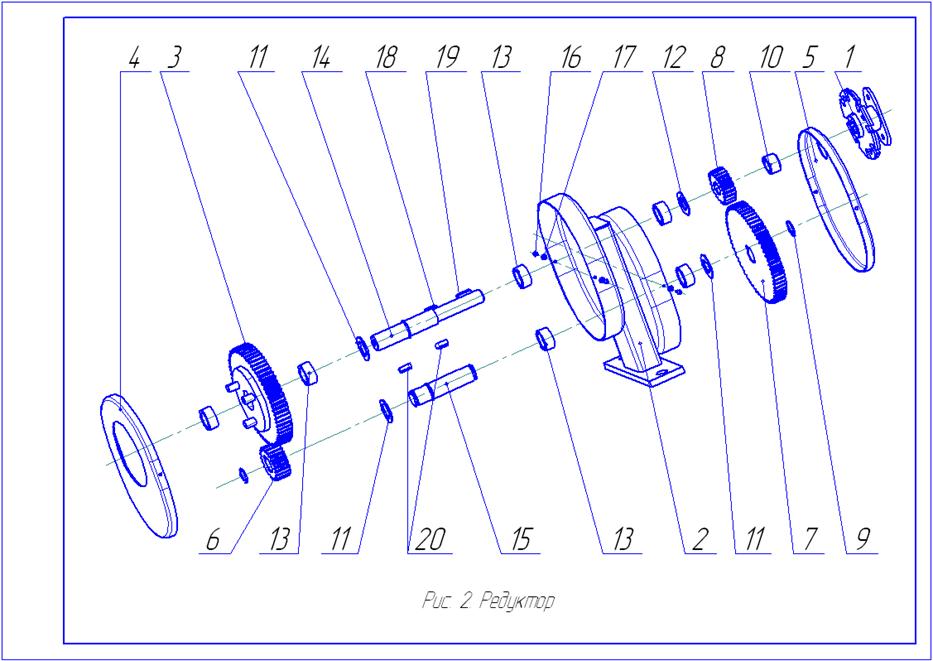

2 | 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 | СБР-320.14.00.000 СБР-260.06.00.000/1 СБР-320.14.01.000 СБР-320.14.02.000 СБР 320.00.00.002 СБР-320.00.00.003 СБР-320.00.00.004 СБР-320.00.00.005 СБР-320.00.00.006 СБР-320.00.00.008 СБР-320.00.00.009 СБР-320.00.00.010 СБР-320.00.00.020 СБР-320.01.01.101 СБР-320.14.00.002 СБР-320.14.00.003 ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ | • Редуктор • • Ступица • • Корпус редуктора • • Колесо зубчатое • • • Крышка • • • Крышка • • • Шестерня • • • Колесо зубчатое • • • Шестерня • • • Кольцо • • • Втулка • • • Шайба • • • Шайба • • • Втулка • • • Вал • • • Вал • • • • Винт М4х10 • • • • Шайба 4 • • • • Шпонка 6х6х20 • • • • Шпонка 6х6х25 • • • • Шпонка 8х7х25 | 1 1 1 1 1 1 1 1 2 1 3 1 6 1 1 4 4 1 1 2 | ЗЭ ЗЭ ЗЭ ЗЭ |
Перечень сборочных единиц и деталей

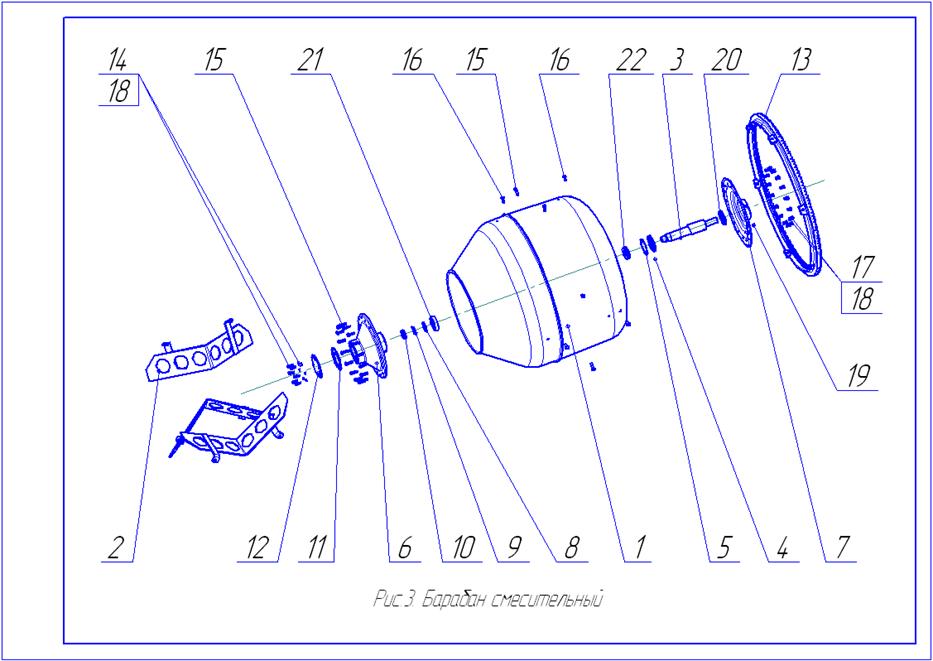

Номер рисунка | Номер позиции | Код продукции | Обозначение | Наименование сборочных единиц, деталей | Количество сборочных единиц, деталей на сборочную единицу | Сведения о возможности замены и ремонта |
3 | 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 | СБР-260.02.00.000 СБР-260.02.01.000 СБР-260.02.02.000 СБР-260.02.00.001 СБР-260.02.00.002 СБР-260.02.00.003 СБР-260.02.00.004/1 СБР-260.02.00.005 СБР-260.02.00.006 СБР-260.02.00.007 СБР-260.02.00.008 СБР-260.02.00.009 СБР-260.02.00.010 СБР-260.02.00.011 ГОСТ 7798-70 ГОСТ 7798-70 ГОСТ 7802-81 ГОСТ 5915-70 ГОСТ 6402-70 ГОСТ ГОСТ 8752-79 ГОСТ 7242-81 ТУ 37.006.162-89 | • Барабан смесительный • • Барабан • • Лопасть • • • Вал • • • Крышка • • • Кольцо • • • Корпус • • • Фланец • • • Кольцо • • • Шайба • • • Гайка • • • Прокладка • • • Крышка • • • Венец зубчатый • • • • Болт М8х20 • • • • Болт М8х30 • • • • Болт М8х20 • • • • Гайка М8 • • • • Шайба 8.65Г • • • • Маслёнка 1.2.Ц6 • • • • Манжета 1.1-50х70-1 • • • • Подшипник 80207 • • • • Подшипник 7208 | 1 3 1 1 1 1 1 1 1 1 1 1 1 6 22 6 28 34 1 1 1 1 | ЗК ЗЭ ЗЭ |
