Модель : ARES RELAX III-IV
Код ТН ВЕД СНГ : 9
РУКОВОДСТВО ПО МОНТАЖУ
УПАКОВОЧНЫЙ ЛИСТ
РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ

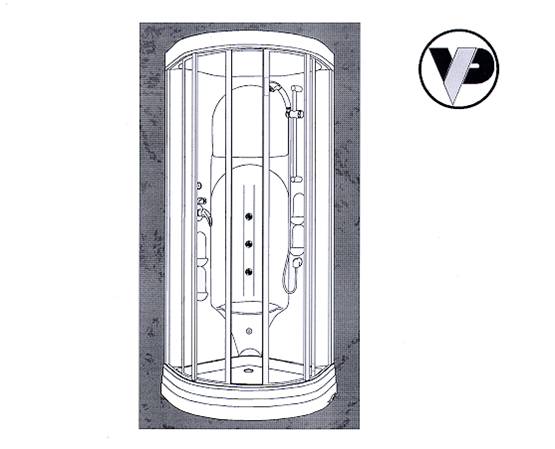

Наименование изделия : Гидромассажный бокс
Модель : ARES RELAX III-IV
Гидромассажный бокс "АRES RELAX III-IV" предназначен для медицинских целей рекондициональной реабилитации, укрепления здоровья и для дополнительной терапии. Диапазон функции гидромассажного бокса удовлетворяет всем требованиям в области гигиены и реабилитации.
Рабочее напряжение: 230 Вольт/50 Гц
Потребляемая мощность: 2,75 кВатт

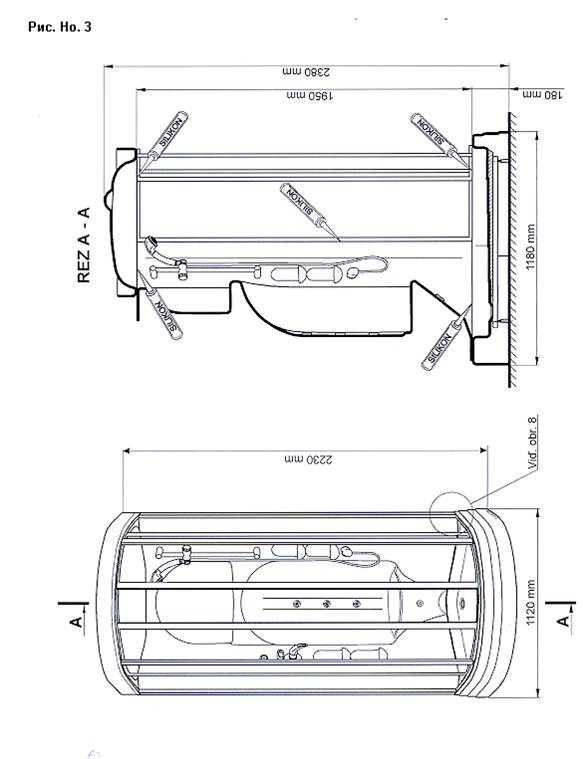

Внешние габариты гидромассажного бокса: ш х д х в - 1120 х 1180 х 2130 мм
Размер душевой ванночки : смотри рис. Но.7
Высота стенки бокса : 1 950 мм
Общая высота бокса 2 410 мм (включая украшающей крышки-не входит в стандартную поставку, поставка с дополнительной оплатой)
1. Строительная подготовка

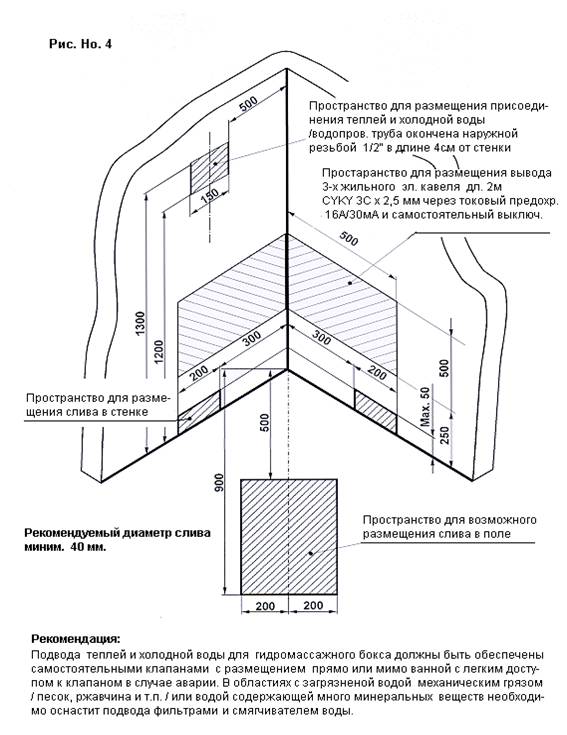

Основным условием монтажа гидромассажного бокса является окончание всей строительной подготовки (см. рис. Но.4)) на площади пола, облицовки, прокладки линолеума на пол и т. д.
Подводка воды:
Сделать очистку места установления бокса от всех избытков после строительных или других работ. Подводка теплoй и холодной воды должна находитя на высоте 1мм от чистого пола, на расстоянии мм от угла помещения на левой стороне (смотри рис. Но.4). Выход воды из стенки сделать трубопроводом с наружной резьбой 1/2" на расстоянии 40 мм от стенки через закрывающие клапаны вне гидромассажного бокса. В случае необходимости для подсоединения воды к боксу можно применить бронированные шланги. В случае загрязнения подводящей воды механическим грязом (песок, ржавина), необходимо включить в цепь очищающий фильтр. В случае использования оборудования в месте с большой жесткостью воды необоходимо включить в цепь фильтр для смягчения воды. Соблюдение указанных требований обеспечит эксплуатацию оборудования без всяких помех и снизит расходы для сервиса оборудования. Рекомендуемое давление в водопроводе для обеспечения идеальной работы оборудования и эффективного действия массажа является 3,5-5 атм.
Слив
Отверствие для слива можно сделать:
1) В стенке над полом (ось слива максимально 50 мм от пола) в любом месте на расстоянии мм от угла помещения в любую сторону (смотри рис. Но.4).
2) На полу в оси угла на расстоянии мм, в сторону от оси угла не больше, чем 200 мм (смотри рис. Но 4).
3) Рекомендуемый диаметр отверствия для слива 40 мм
Подводка источника наряжения
Цепь подводки эл. напряжения должна быть защищена самостоятельным предохранителем величиной 16А и токовым предохранителем 30 мА. Кабель подводки эл. напряжения к боксу должен соответствовать требованиям CYKY 3C x 2,5 mm2. Свободный конец должен быть на уровне 300 мм от пола длинной 2м.
Поставщик не берет на себя ответственность за неправильное подсоединение бокса к эл. сети и за неправильную монтаж и в соответствии с этим за возможное повреждение бокса.
2. Сборка и монтаж гидромассажного бокса
Поставка комплектного оборудования состоит из:
· акрилатовая душевая ванночка оснащена ножками и системой сливa.
· задняя панель оснащена форсунками, душом и распределителем воды
· душевая ширма с искусственным стеклом
· набор монтажного материала
Собственная монтаж:
2.1) После распаковки отдельных частей бокса подготовить их в близости места для монтажа. Предупреждение: при монтаже необходимо соблюдать совпадение номеров указанных краской на ванночке и панели, это значит, что совместную монтаж надо делать только с комплектующими обозначеными одинаковым номером!!!!!!!
2.2) Из ванночки убрать предохранительную фольгу, ванну подготовить в близости места монтажа и установить верхний край ванночки ватерпасом в горизонтальной плоскости (днище ванночки тогда находится под уклоном).
2.3) Убрать предохранительную фольгу из nижней части задней панели и ее нижную часть смазать непрерывным слоем приложенной силиконной замазки. Таким образом подготовленую панель положить на душевую ванночку так, чтобы стержни вошли в отверствия на ее борту. Приложенными винтами с прокладками соединить панель с ванночкой и закрепить гайками. Малые щелки в нижних углах дверных планок смазать силиконовой замазкой.
2.4) Состав бокса осторожно поднять и сдвинуть на место монтажа бокса. На стенке обозначить позиции для отверствий в вертикальных планках (U профиль, смотри рис. Но.8). Бокс отодвинуть и на обозначенных местах высверлить отверствия для 8 мм шпонок (приложенных к поставке).
2.5) Состав бокса надо сдвинуть как возможно ближе к стенке на такую позицию, которая позволит нам подсоединить на заднюю стенку бокса подводку воды и слива:
· подводка воды
Бронированный шлаг обозначенный красной краской подсоединим к подводке теплей воды. Бронированный шлаг обозначенный синей краской подсоединим к подводке холодной воды. Подсоединение на обох шлангах надо уплотнить и сделать контроль на герметичность под давлением воды.
· слив

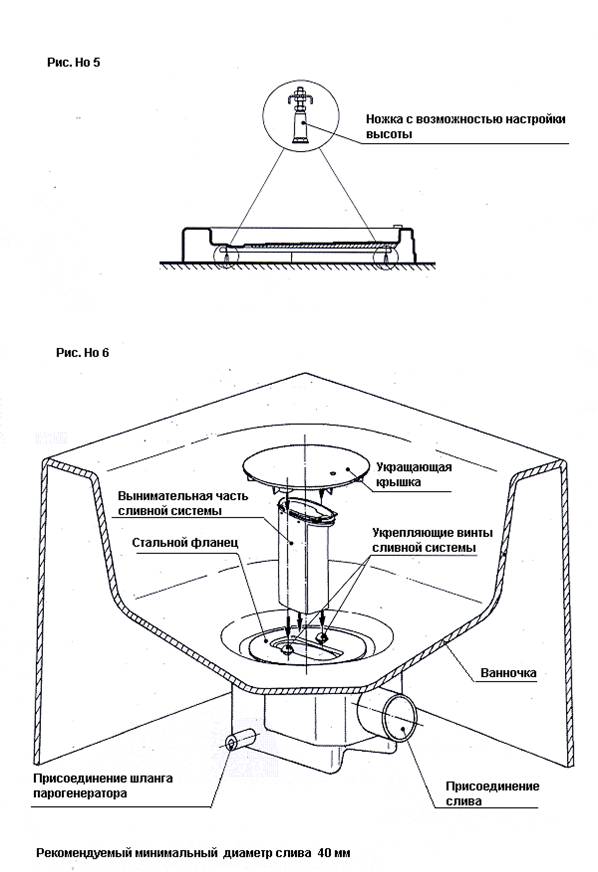

Комплект слива соединим гибким шлангом со сливом. Правильное положение комплекта слива подстроим поворотом комплекта после ослабления крепящих винтов под крышкой (смотри рис. Но.6). Состав бокса осторожно сдвинем к углу стенок и сделаем контроль на плотность соединений впуском воды в систему слива, и проверим плотность соединения бронированных шлангов с водопроводом.
· парогенератор

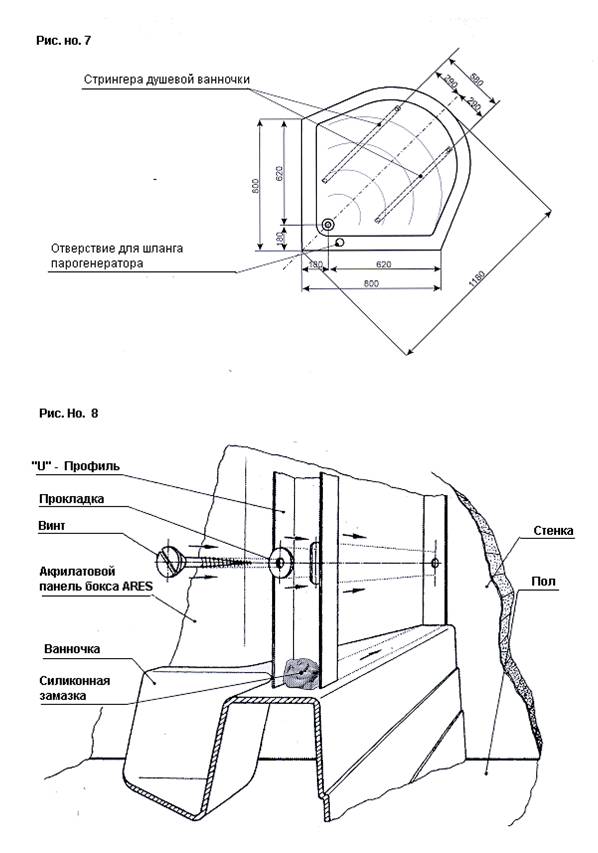

сливной шланг парогенератора надо протянуть через подготовленниое отверствие в ванночке и подсоединить к комплекту системы слива и закрепить хомутом шланга (смотри рис. Но.7)
· подключение эл. напряжения
кабель подводки эл. напряжения уменьшить на требуемую длину и подсоединить его к клеммам распределительного шкафа, который не запломбырован.
· монтаж дверей
через отверствия дверных планок (внутри "U" профиля) подсоединим подготовленный бокс к стенке в финальное положение. Раму передвижных дверей надеть до дверных планок, которые предварительно смазаны в углах на верху и внизу в длине 4 см (смотри рис. Но.8) непрерывным слоем силиконной замазки. После насадки рамы надо убрать все предохранительные фольги, уплотнить все щели силиконновой замазкой. Замазку разгладить мокрым пальцем и оставить затвердеть на 24 часов без всякого движения деталей бокса. Рекомендуем использовать санитарную силиконную замазку SILIRUB 2/S, которой можно пользоваться и при работе с линолеумом.
· После окончения монтажа слива, рекомендуем бокс закрепить винтами к стенке в местах заранее подготовленных отверствий (смотри пункт 2.4)
3. Инструкция по эксплуатации

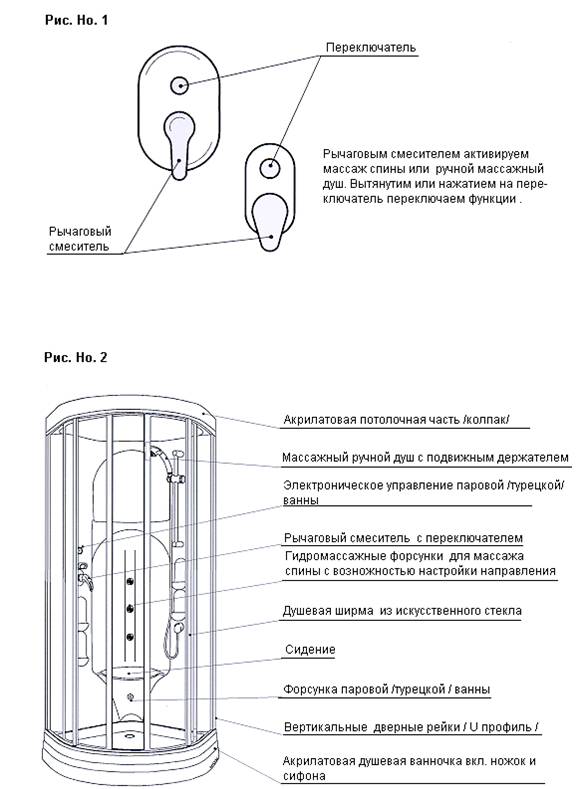

Ручкой рычагового смесителя открыть клапан впуска воды к механическому переключателю и настроить температуру воды. Мелким поворотом переключателя можно потом впуск воды в систему открыть, или закрыть. Крупнейшим поворотом переключателя постепенно включаем отдельные функции панели, которые обозначены символами на переключатели (ручной массажный душ, массажные форсунки). Одновременным нажатием на тело переключателя и его поворотом, переключаем отдельные функции с перерывом подводящей воды. Действует всегда тот режим, символ которого находится на верху переключателя. Переключатель возможно настроить и в промежуточное положение, в таком случае одновременно будет работать напр. ручной душ и форсунки для массажа шеи)
·
Ручной массажный душ с возможностью настройки массажа в 3-х режимах, с возможностью его снятья из держателя. Душом можно пользоваться в соответствии с требованиями клиента. Для укладывания необходимых предметов предназначены четыре полки по бокам бокса и одна большая полка над сидением.
·
Гидромассаж спины позволяют 3 вертикальные форсунки с возможностью их маханической настройки. Для лучшего использования массажа рекомендуется использовать массаж в сидящем положении.
·
Паровая (турецкая) ванна использует насыщенный водянной пар, особенно благоприятно влияет на здоровье кожи человеческого тела. Включает и выключается кнопкпй ON/OFF.
·
Гидромассаж шеи с помощью 3 горизонтальных форсунок с возможностью их механической настройки. Одновременно можно делать гидромассаж плечей.
·
гидромассаж тела с помощью 8 вертикальных форсунок с возможностью их механической настройки.
4. Гарантии
Производитель предоставляет гарантию на изделие в смысле § 429-432 Торгового кодекса (Закон Но.513/1991 Сб) в течении одного года с даты пуска изделия в эксплуатацию, или в течении 15 месяцев с даты поставки.
Продавец на себя не берет гарантию за неисправности которые образовались в следствии неправильного хранения, монтажа обслуживания, неправильного ухода за изделием, или неправильным применением изделия. Монтаж и сервис выполняют работники сервисных организаций, обученные на заводе-изготовителе. Расходы связанные с направлением сервисного техника в случае не обнаружения никаких дефектов на которые распоространяется настоящая гарантия, берет на себя организация предьявывшая требование по ремонту. Условия гарантии не касаются дефектов вызванных загрязненной водой и осаждением накипи.
5. Очистка бокса
Учитивая, что гидромассажный бокс изготовлен из акрилата, не разрешается очищать и дезинфицировать ее растворами кислот и твердыми порошками, которые могли бы механически повредить поверхность ванны. Бокс можно очищать обычными жидкими, лучше всего синтетическими поверхностно активными веществами. Для очистки остатков в случае применения жесткой воды возможно пользоваться обыкновенным 8% уксусом. Для дезинфекции бокса можно использовать любое средство для дезинфекции, однако, оно не должно разрушать поверхность бокса в результате его химической агрессивности, или же механического действия. Это средство можно удалить из бокса ополосканием с помощю ручного душа.
6. Информация о ремонтной службе
Монтаж оборудования и ремонт в гарантийный срок на всей территории СР и ЧР существляют обученные специалисти сервисных организаций, приведенных в приложении гарантийного письма. Для зарубежных стран следует требовать адреса сервисной организации от организации поставщика изделия.
7. Технический уход за изделием
Эффективное действие внутренних частей системы значительно снижается нанесением минеральных осадок Исходя из этого, рекомендуем правильную очистку.
а) Массажные форсунки - для простой очистки хватит нажать на середину форсунки. Внутри форсунки находяться очистительные иглы, которые после нажатия очищают отверствия форсунки. Для подробной очистки надо форсунку демонтировать поворотом против направлению часовой стрелки. После очистки форсунку снова обратным способом закрепить.
б) Ручной массажный душ - ни в коем случае душ не вскрывать и демонтировать. Очистить только поверхность от минеральных осадок.
в) Система слива - смотри рис. Но.6
8. Список документов направляемых с изделием
· Сопроводительная техническая документация
· Гарантийное письмо
Производитель оставляет за собой право на проведение переделок, изменений, которые сохранять или улучшат функциональные свойства изделия.
 |
