ИКО-1800 Иртыш
ОДО «Предприятие «Взлёт»
ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ
ТЕПЛОВОЙ ОБОГРЕВАТЕЛЬ
ИКО-1800 ИРТЫШ
ОДО «Предприятие «Взлёт»
Паспорт
Теплоизлучатель инфракрасный ИКО-1800 Иртыш
ПРОИЗВОДСТВО И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ:
ОДО «Предприятие «Взлёт»
Россия, 6
Телефон (38,
1.Описание и работа теплового обогревателя
1.1 Назначение теплоизлучателя инфракрасного
|
Теплоизлучатели инфракрасные рефлекторные ИКО-1800 (обогреватели) предназначены для основного и дополнительного (местного) обогрева помещения для создания комфортной температуры в зоне пребывания человека.
Вид климатического исполнения УХЛ 3.1 по ГОСТ .
Степень защиты IР20 по ГОСТ (МЭК 529-89).
Тепловой поток, который излучает обогреватель, беспрепятственно проходит сквозь воздух, и нагревает непосредственно пол, стены и предметы, которые в свою очередь нагревают воздух. При такой форме обогрева уменьшается разница температур у пола и потолка, и нет необходимости прогревать напрямую объем помещения выше зоны пребывания человека, что существенно снижает расходы электроэнергии на отопление.
1.2. Область применения
Обогреватели ИКО-1800 могут применяться в самых различных типах помещений, например, в складах, промышленных зданиях и разного рода мастерских, спортивных залах, конференц-залах, ангарах, магазинах и т. д.
Данное изделие не предназначено для бытового и иного использования не связанного с предпринимательской деятельностью.
Обогреватели ИКО-1800 предназначаются для помещений с высотой потолка выше 2 м. Преимущество обогревателей ИКО-1800 как источника тепла состоит в том, что пространство пола и стен может использоваться в полной мере, поскольку такие обогреватели монтируются как к потолку, так и к стене.
1.3. Технические данные
1.3.1. Основные параметры и размеры
Параметры | ИКО-900 Иртыш |
Номинальная мощность, kW | 1,8 |
Номинальное напряжение, V | 220 |
Номинальный ток, А | 8,2 |
Габаритные размеры, (длина х ширина х высота), mm | 1230х150х140 |
Масса, kg | 5 |
1.3.2. Режим работы теплового обогревателя - продолжительный.
1.3.3. Питание осуществляется от промышленной однофазной сети 220V, 50 Hz.
1.3.4. По желанию потребителя тепловой обогреватель может комплектоваться выносным терморегулятором и (или) регулятором мощности.
1.3.5. При эксплуатации теплового обогревателя не возникает электрических разрядов, электромагнитных полей и ионизирующих излучений, не создает никакого шума.
1.3.6. Тепловой обогреватель по типу защиты от поражения электрическим током относится к классу I по ГОСТ 12.2.007.0-75.
1.4. Комплект поставки
Модель | ИКО-1800 Иртыш |
Паспорт | 1 |
Тепловой обогреватель | 1 |
Дюбель 8x40 | 4 |
Саморез 4x40 | 4 |
Кронштейн | 2 |
Болт М6х16 | 4 |
Шайба М6 | 4 |
Упаковка | 1 |
1.5. Устройство и работа

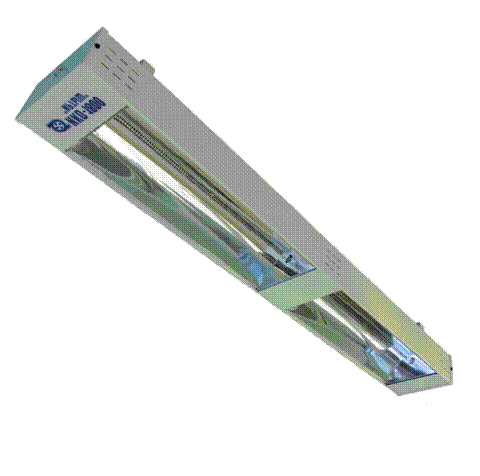

Тепловой обогреватель ИКО-1800 состоит из металлического корпуса, кронштейнов крепления, излучателей и отражателей.
1.5.1. Для крепления к потолку или к стене имеются кронштейны крепления.
1.5.2. Излучатели состоят из карбонового нагревательного элемента, который запаян в кварцевую трубку. В трубке создан вакуум. Карбоновый нагреватель имеет высокоразвитую излучающую поверхность.
1.5.3. Отражателем является анодированный алюминий с высокой (до 95%) отражающей способностью инфракрасного (теплового) излучения.
2. Монтаж
2.1. Извлечь тепловой обогреватель из упаковки.
2.2. Прикрепить кронштейн крепления 2 (Рис. 1) к потолку или стене с помощью дюбеля и самореза, учитывая, что расстояние от корпуса обогревателя до обогреваемой поверхности должно быть не меньше чем 1,0 м.
2.3. Прикрепить инфракрасный обогреватель 1 к кронштейну крепления 2 ручками 3.
2.4. Выполнить монтаж кабеля необходимой длины (см. Приложение).
1. Обгреватель ИКО-1800 Иртыш
2. Кронштейн крепления
Рис. 1
3. Меры безопасности
3.1. Расстояние от корпуса обогревателя до обогреваемой поверхности должно быть не меньше чем 1,0м.
3.2. Используйте тепловой обогреватель только по назначению.
3.3. Не прикасайтесь к излучателю и отражателю.
3.4. Не допускайте касания шнуром питания горячих поверхностей.
3.5. Не протирайте излучатель и отражатель легковоспламеняющимися жидкостями во время эксплуатации.
3.6. Не допускайте эксплуатацию теплового обогревателя без заземления.
3.7. Подключение должно производиться только квалифицированными специалистами в соответствии с «Правилами устройства и эксплуатации электроустановок».
Категорически запрещается:
• Подключать инфракрасный обогреватель к сети без заземления.
• Самостоятельно разбирать и ремонтировать инфракрасный обогреватель.
4. Подключение
Подключение тепловых обогревателей ИКО-1V) производить согласно электрическим схемам (см. Приложение).

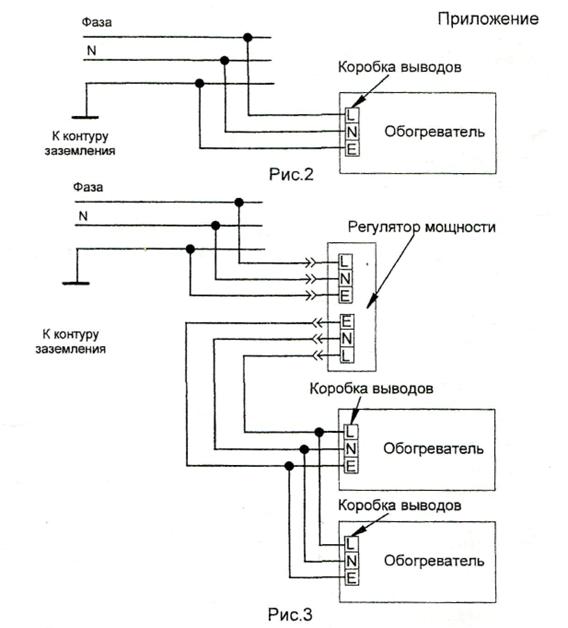

Прямое подключение - см. Рис.2
Подключение с регулятором мощности двух обогревателей - см. Рис.3

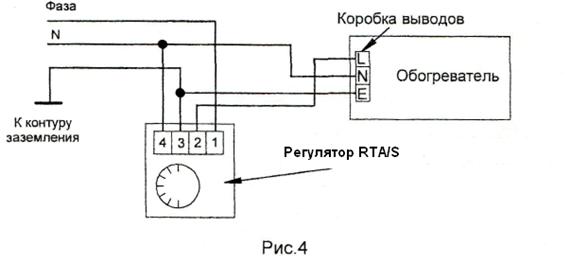

Подключение с терморегулятором - см. Рис.4
5. Пуск в работу
5.1. Установите тепловой обогреватель как указано в разделе 2.
5.2. Подключите тепловой обогреватель согласно схеме подключения (см. раздел 4).
5.3.Тепловой обогреватель выходит на заданный температурный режим после подачи напряжения питания.
5.4. Если подсоединен терморегулятор, поверните ручку терморегулятора и установите необходимую температуру (диапазон регулировки температуры от 5 до 30 °С), которая должна быть выше температуры окружающего воздуха, если подсоединен регулятор мощности, установите комфортный уровень мощности излучения ручкой регулятора (см. Инструкцию на регулятор мощности).
6. Техническое обслуживание
6.1. Техническое обслуживание теплового обогреватель производить только после отключения его из сети и остывания нагретых элементов до комнатной температуры.
6.2. При загрязнении корпус протирать влажно тряпкой, а излучатель и отражатель - спиртом.
7. Хранение
7.1.Условия хранения теплового обогревателя 2С по ГОСТ ( в закрытых помещениях с естественной вентиляцией при температуре от -50° С до 40° С).
7.2. Максимальное значение относительной влажности при хранении - для климатического исполнения УЗ (не более 80% при температуре 15° С).
8. Транспортировка
8.1.Допускается транспортировать тепловой обогреватель ИКО-1800 любым видом наземного, надводного и воздушного транспорта в условиях, обеспечивающих сохраняемость прибора.
8.2.Условия транспортирования в части воздействия климатических факторов такие же, как и условия хранения. Не допускается попадание воды на транспортную упаковку.
9. Возможные неисправности и методы их устранения
Возможные неисправности | Методы устранения |
1 . Тепловой обогреватель плохо греет. | Проверьте положение ручки терморегулятора или величину напряжения электросети |
2. Тепловой обогреватель не работает | Проверьте, есть ли напряжение в электросети. Проверьте, нет ли обрыва в питающем кабеле Проверьте работоспособность терморегулятора Обращайтесь к уполномоченным дилерам |
Отзыв о работе теплового обогревателя ИКО-900
1. Заводской номер _ 2. Дата выпуска
3. Характер работы изделия ________________ ____________________________________________ ____________________________________________
4.Сколько отработано изделием часов с начала эксплуатации или после составления последнего отзыва о работе ______________________ ____________________________________________ ____________________________________________
5 Какие выявлены недостатки в консервации изделия и меры их устранения ______________________________________________ ______________________________________________ ______________________________________________
6.Какие виды технического обслуживания изделия были проведены и их количество _____________________________________________ _____________________________________________ _____________________________________________
7.Какие составные части изделия за время эксплуатации были заменены _____________________________________________ _____________________________________________ _____________________________________________
8.Какие изменения в конструкции изделия и его составных частях были проведены в процессе его эксплуатации и ремонта ______________ _____________________________________________ _____________________________________________ _____________________________________________ ___________________________________________
9.Ваши пожелания по дальнейшему улучшению качества _____________________________________________ _____________________________________________ _____________________________________________ ___________________________________________
10. Ваш почтовый адрес ____________________ _____________________________________________ _____________________________________________ _____________________________________________
11.Должность и фамилия лица, составившего отзыв _____________________________________________ _____________________________________________
Сведения о рекламациях
Номер и дата рекламации | Краткое содержание рекламации | Меры, принятые производителем по рекламации |
Гарантийные обязательства
1. Изделие соответствует утвержденному образцу.
2. Изготовитель гарантирует соответствие изделия требованиям технических условий и комплекта конструкторской документации при соблюдении потребителем правил эксплуатации.
3. Гарантийный срок эксплуатации изделия составляет 12 (двенадцать) месяцев с даты продажи торговой организацией.
4. При отсутствии в паспорте даты продажи и штампа торговой организации гарантийный срок исчисляется с даты выпуска изделия заводом-изготовителем.
5. В течение гарантийного срока изготовитель заменит или отремонтирует бесплатно изделие или деталь, которые после возврата и проверки сервисной мастерской будут признаны дефектными при условии, что в адрес сервисной мастерской было подано уведомление с указанием следующей информации: описание неисправности, предпринятых попыток исправления (если таковые были сделаны), документов, подтверждающих отношение изготовителя или его официальных представителей (дистрибуторов, дилеров) к реализации данного изделия, свидетельства о покупке с указанием, названия и адреса продавца и покупателя, номера товарно-транспортной накладной/товарного чека, даты покупки и серийного номера изделия.
6. Сервисная мастерская может отказать в гарантийном ремонте в случае:
- Наличия повреждений, дефектов, вызванных несоблюдением и нарушением норм и правил технической эксплуатации, обслуживания, транспортировки или хранения;
- Нарушения сохранности заводских гарантийных пломб;
- Самостоятельного ремонта или изменения внутреннего или внешнего вида изделия;
- Если изменен, стерт, удален или неразборчив серийный номер изделия;
- Дефектов, вызванных стихийными бедствиями, пожаром и т. д.;
- Отсутствия правильно заполненного гарантийного талона в паспорте;
- Если изделие применялось не по прямому назначению;
- Отсутствия отметки в паспорте на ввод оборудования в эксплуатацию.
7. Срок проведения ремонта начинает течь с момента проведения экспертизы сервисной мастерской.
8. Гарантийный срок увеличивается на время проведения экспертизы и ремонта.
9. Доставка неисправного изделия к месту проведения экспертизы осуществляется силами Покупателя.
10.Изделие, передаваемое для гарантийного ремонта, должно быть очищено от загрязнения и полностью укомплектовано.
11.Гарантийные обязательства не предусматривают никаких других обязательств, подразумевающихся или соответствующих каким-либо договоренностям. Гарантийными обязательствами не предусмотрена ответственность за любые прямые или косвенные убытки, потерю прибыли или другой ущерб.
При возникновении неисправностей изделия в течение гарантийного срока для проведения экспертизы и решения вопроса по ремонту изделия, Покупателю необходимо связаться с продавцом или сервисной мастерской (адрес указан ниже). Результаты экспертизы, проведенной третьими лицами без участия представителя сервисного центра, являются недействительными.
Свидетельство о приёмке изделия.
1. Тепловой обогреватель ИКО-1800 Иртыш
2. Заводской номер изделия _______
3. Признан годным к эксплуатации.
4. Представитель _
5. Дата выпуска: «___»__________20__ г.
Сведения о торговой организации, реализовавшей изделие.
1. Наименование торговой организации: ______
2. Дата продажи: « » __ 20 г.
3. Представитель торговой организации / / М. П.
Сведения о покупателе изделия.
1. Фамилия Имя Отчество покупателя ________________________________________
2. Название организации-покупателя (для юридических лиц) ____________________________________________
3. Адрес покупателя ___ ________________________ ________________________
ВНИМАНИЕ:
При отсутствии в паспорте отметки о дате продажи изделия и печати торговой организации гарантийный срок исчисляется со дня выпуска изделия предприятием-изготовителем.
С требованиями к условиям эксплуатации изделия и условиям гарантийных обязательств, изложенных в данном паспорте, ознакомлен и согласен
________________________________ /___________ /
подпись покупателя расшифровка подписи
