Задачи и практические вопросы
для подготовки к экзамену по дисциплине
«Интернет-технологии и мультимедиа»
(гр. СК-71÷74; 2011/12 уч. год)
1. По заданному символьному имени определить IP-адрес узла. В сети какого класса находится этот узел?
2. Проверить состояние связи с заданным узлом. Число отправляемых запросов взять равным 10. Пояснить полученные результаты.
3. Выполнить трассировку заданного узла. Пояснить полученные результаты.
4. Выполнить трассировку заданного узла. Представить графики времени прохождения шлюзов для первого, второго и третьего пакета.
5. IP-адрес имеет длину 4 байта. К какому классу относится сеть, если старший бит адреса 0? Сколько байт отводится для указания номера сети? Сколько байт отводится для указания номера узла?
6. IP-адрес имеет длину 4 байта. Какое максимальное количество узлов может быть в сети класса А?
7. IP-адрес имеет длину 4 байта. Какое максимальное количество узлов может быть в сети класса В?
8. IP-адрес имеет длину 4 байта. К какому классу относится сеть, если старшие два бита адреса равны 10? Сколько бит отводится в таком адресе под номер узла?
9. IP-адрес имеет длину 4 байта. Сколько байт отводится в адресе под номер сети класса В?
10. IP-адрес имеет длину 4 байта и начинается с 110 в двоичной системе. К сети какого класса относится такой адрес?
11. IP-адрес имеет длину 4 байта и относится к сети класса С. Сколько бит в таком адресе отводится под номер сети и под номер узла?
12. IP-адрес имеет длину 4 байта. Какое максимальное количество узлов может быть в сети класса С?
13. IP-адрес имеет длину 4 байта и начинается с двоичной последовательности 1110. К сети какого класса относится такой адрес?
14. Кто назначает МАС-адреса? Сколько байт требуется для представления МАС-адреса?
15. Привести пример распределения IP-адресов.
16. Какие из ниже приведенных адресов не могут быть использованы в качестве IP-адреса конечного узла сети, подключенной к Internet? Для синтаксически правильных адресов определите их класс: А, В, С, D или Е.
127.0.0.1 | 103.24.254.0 | 13.13.13.13 | 194.87.45.0 |
226.4.37.105 | 0.234.17.25 | 204.0.3.1 | 195.34.116.255 |
201.13.123.245 | 154.12.255.255 | 193.256.1.16 | 161.23.45.305 |
17. Пусть IP-адрес некоторого узла подсети равен 198.65.12.67, а значение маски для этой подсети - 255.255.255.240. Определите номер подсети. Какое максимальное число узлов может быть в этой подсети?
18. Пусть поставщик услуг Internet имеет в своем распоряжении адрес сети класса В. Для адресации узлов своей собственной сети он использует 254 адреса. Определите максимально возможное число абонентов этого поставщика услуг, если размеры требуемых для них сетей соответствуют классу С? Какая маска должна быть установлена на маршрутизаторе поставщика услуг, соединяющем его сеть с сетями абонентов?
19. Какое максимальное количество подсетей теоретически возможно организовать, если в вашем распоряжении имеется сеть класса С? Какое значение должна при этом иметь маска?
20. Для IP-адреса 129.64.134.5 указана маска 255.255.128.0. Определите класс и номер сети и номер узла.

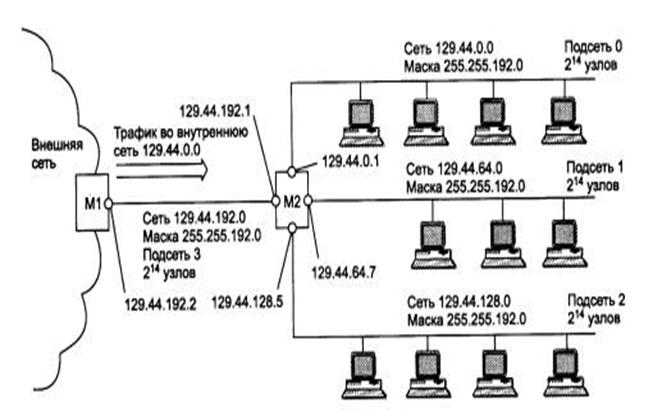

21. Номер сети, который получил администратор от поставщика услуг, - 129.44.0.0. В качестве маски было выбрано значение 255.255.192.0. Сколько подсетей может организовать администратор?

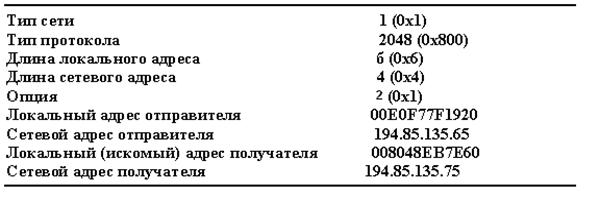

22. В табл. 1 и табл. 2 приведены значения полей примера ARP-запроса для передачи по сети Ethernet и значения полей ARP-ответа.
Таблица 1
Таблица 2
Поясните содержимое этих таблиц.
23. В десятичной, двоичной и шестнадцатеричной системах записать маски для стандартных классов сетей А, В и С.
24. Каждый коммуникационный протокол оперирует с некоторой единицей передаваемых данных. Названия этих единиц иногда закрепляются стандартом, а чаще просто определяются традицией. В стеке TCP/IP за многие годы его существования образовалась устоявшаяся терминология в этой области. Укажите названия этих единиц.
25. К маршрутизатору подключены три сети класса С. Приведите пример адресов интерфейсов.
26. На рисунке показаны три маршрутизатора, объединяющие три сети класса С. Приведите пример адресов интерфейсов.
27. У каждого адаптера, соединенного с локальной сетью, есть уникальный адрес. Приведите пример таких адресов.
28. На рисунке показаны две сети класса В, соединенные маршрутизатором. Приведите пример IP - и МАС-адресов.
29. Заголовок кадра Ethernet в шестнадцатеричной системе содержит следующие данные: FFFFFFFFFFFF00304F0EDB190806. Поясните содержание полей заголовка.
30. Заголовок кадра Ethernet в шестнадцатеричной системе содержит следующие данные: 00304F0EDB1900C0DFEF32DC0806. Поясните содержание полей заголовка.
31. Заголовок кадра Ethernet в шестнадцатеричной системе содержит следующие данные: 0080AD505B750050FC1EBF8D0800. Поясните содержание полей заголовка.
Рисунок 0‑I
Составить минимальную и максимальную таблицы маршрутизации по протоколу RIP1 для маршрутизатора М2.
Рисунок 0‑II
Составить минимальную и максимальную таблицы маршрутизации по протоколу RIP1 для маршрутизатора М3.
Рисунок 0‑III
Адрес отправи, адрес получаОписать и изобразить все этапы продвижения IP-пакета от отправителя к получателю.
Рисунок 0‑IV
Адрес отправи, адрес получаОписать и изобразить все этапы продвижения IP-пакета от отправителя к получателю.

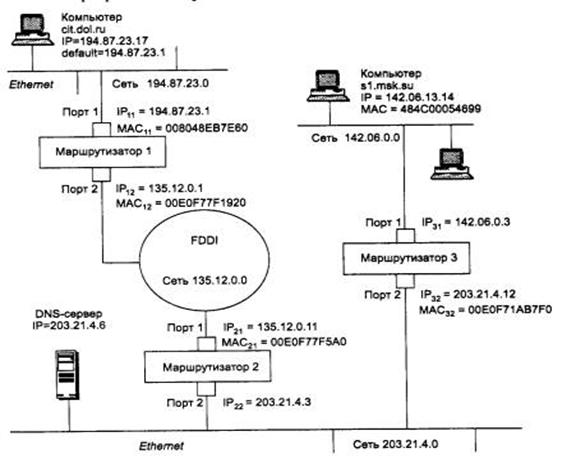

Отправитель cit. ***** должен направить сообщение получателю s1.msk. su.
Как отправитель может оценить время доставки пакета получателю, если ему известно, что представленный на рисунке маршрут единственный. Изобразить формат параметра, который это позволяет сделать и описать его.
Рисунок 0‑V
Отправитель cit. ***** должен направить сообщение получателю s1.msk. su.
Отправитель исследует задержки, которые вносят отдельно маршрутизаторы М2 и М3.Изобразить конкретно для этого случая формат параметра, который это позволяет сделать и описать его.
Рисунок 0‑VI
Отправитель cit. ***** отправил получателю s1.msk. su пакет. В маршрутизаторе М3 истекло время жизни данного пакета. Как на это отреагирует маршрутизатор М3? Изобразите формат сообщения, которое получит при этом отправитель.
Рисунок 0‑VII
Рисунок 0‑VIII
Рисунок 0‑IX

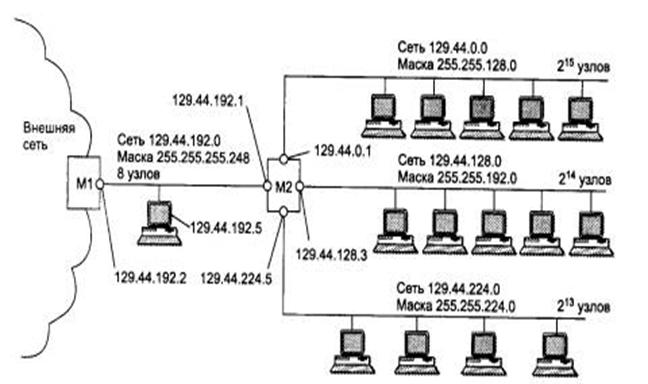

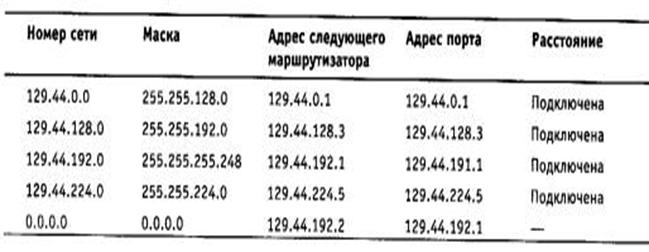

Пользуясь таблицей маршрутизации, найдите маршрут продвижения пакета от компьютера с адресом 129.44.65.10 к получателю с адресом 135.12.34.1. Опишите последовательность операций, выполненных маршрутизатором. Покажите точки подключения указанных кмпьютеров.
Рисунок 0‑X
Рисунок 0‑XI

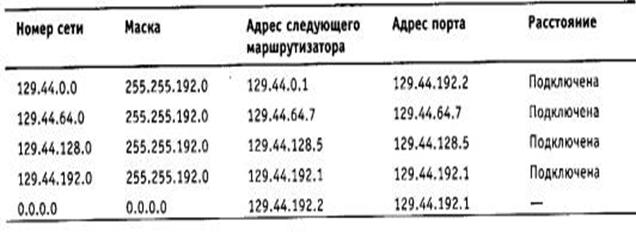

Пользуясь таблицей маршрутизации, найдите маршрут продвижения пакета от компьютера с адресом 129.44.136.12 к получателю с адресом 129.44.200.15. Опишите последовательность операций, выполненных маршрутизатором. Покажите точки подключения указанных кмпьютеров.
Рисунок 0‑XII
Рисунок 0‑XIII
Пользуясь таблицей маршрутизации, найдите маршрут продвижения пакета от компьютера с адресом 129.44.10.5 к получателю с адресом 129.44.136.10. Опишите последовательность операций, выполненных маршрутизатором. Покажите точки подключения указанных компьютеров.
Рисунок 0‑XIV
Рисунок 0‑XV
Пользуясь таблицей маршрутизации, найдите маршрут продвижения пакета от компьютера с адресом 129.44.202.5 к получателю с адресом 129.44.72.20. Опишите последовательность операций, выполненных маршрутизатором. Покажите точки подключения указанных компьютеров.
Рисунок 0‑XVI
Рисунок 0‑XVII
Адрес отправи, а получаПользуясь таблицей маршрутизации, найдите маршрут передачи пакета от отправителя к получателю. Определите номера хостов отправителя и получателя и обозначьте их на рисунке сети.

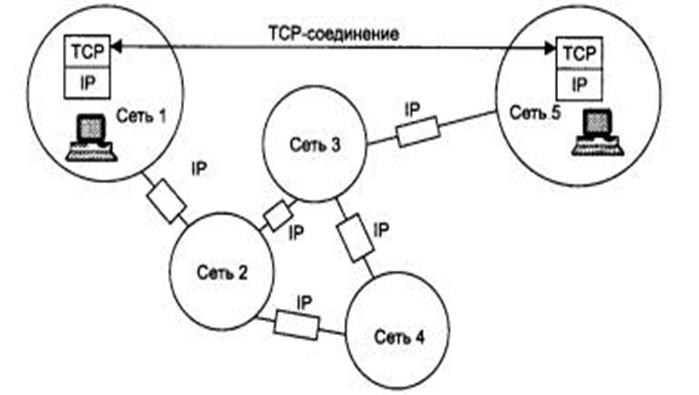

Установлено ТСР-соединение между компьютером в сети 1 и компьютером в сети 5.Маршрут задан источником через сети 2 и 3. Где и каким образом задается маршрут источником? По установленному соединению необходимо передать сообщение длиной 8000 байт. Показать как будет работать фрагментация для IP v4, если сеть 1 - FDDI, сеть 2 - Ethernet и сеть 3 - FDDI. Какие длины пакетов будут для каждой из указанных сетей? Опишите, что будет копироваться в каждом заголовке пакетов, а что будет изменяться.
Расписать алгоритм вычисления контрольной суммы IP-пакета на передающей стороне и на приемной.
Как определяется отсутствие или наличие ошибок в заголовке дейтаграммы? Какая будет минимальная кратность ошибок, которые по этому алгоритму не будут обнаружены. Какой характер этих ошибок?
Расписать алгоритм вычисления контрольной суммы TCP-сегмента на передающей стороне и на приемной.
Как определяется отсутствие или наличие ошибок в заголовке дейтаграммы? Какая будет минимальная кратность ошибок, которые по этому алгоритму не будут обнаружены. Какой характер этих ошибок?
Отправитель для передачи IP-пакетов желает использовать режим, определяемый параметром номер 9. Описать, что предварительно должен проделать отправитель, если он никакой информацией о промежуточных сетях не располагает.
Какие сообщения он должен будет отправить и получить? Изобразите форматы этих сообщений.
Составит минимальную и финальную таблицы маршрутизации по дистанционно-векторному алгоритму для маршрутизатора М4.
Необходимо отправить дейтаграмму от компьютера с адресом 132.17.0.3 к компьютеру 202.101.15.3 через маршрутизатор М1. Изобразите подробный формат параметра дейтаграммы, который обеспечит такой маршрут.
Дейтаграмма от компьютера с адресом 132.17.0.5 к компьютеру 202.101.15.2 прошла через маршрутизатор М1. Как отправитель, при необходимости, смог бы узнать, что именно через М1 прошла дейтаграмма. Изобразите форматы необходимых параметров.
Пример задачи

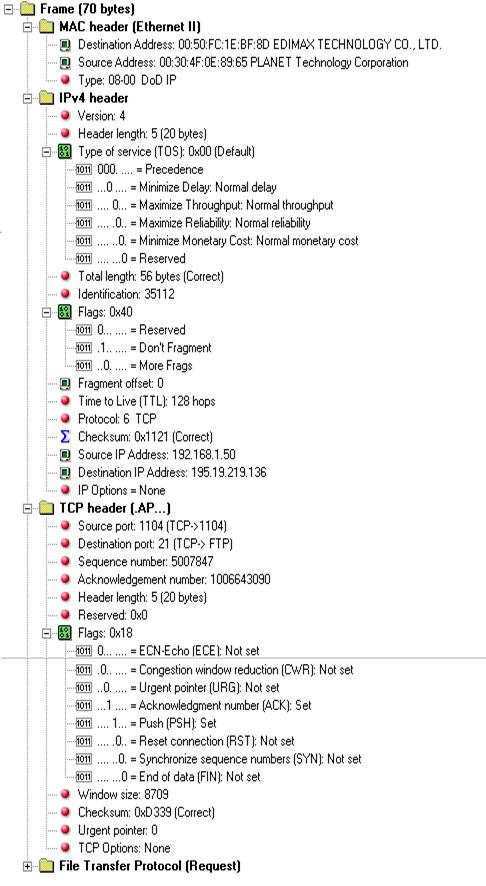

При выполнении FTP-сессии был отфильтрован Ethernet-кадр.
Определить:
1. MAC-адрес источника;
2. MAC-адрес назначения;
3. IP-адрес источника;
4. IP-адрес назначения;
5. Порт источника;
6. Порт получателя.
Вычислить контрольную сумму (TCP checksum) TCP-сегмента, инкапсулированного в Ethernet-кадр.
Вычислить контрольную сумму заголовка IP-пакета, инкапсулированного в Ethernet-кадр.
=============================================================================
0000:FC 1E BF 8DF 0E00 .P.....0O..e..E.
0010: 00 3D 8B** ** C0 A8C3 13 .=.(@........2..
0020: DB00 4C 69 F7 3CB4P...Li...'.P.
0030: 21 E3 ** **53D!.3X..PASS emd@p
0040:EED 0A ds. *****..
=============================================================================
=============================================================================
0000:FC 1E BF 8DF 0E00 .P.....0O..e..E.
0010:D** ** C0 A8C3 13 .@.(@........2..
0020: DB00 4C 6A 0C 3CD5P...Lj...'.P.
0030: 21 C2 ** **F32 2C 31 !.....PORT 192,1
0040:C 31 2CC 34 2CD 0A 68,1,50,4,81..
=============================================================================
=============================================================================
0000:F 0EFC 1E BF 8DO..e. P......E.
0010:D E1** ** C3 13 DB 88 C0 A.@}.@.@.\`......
0020:50 3CF 00 4C 6A 2AP..(/.Lj*P.
0030: 16 D0 ** **2074 ......226 Direct
0040: 6F6EF 4B 2E 0D 0A ory send OK...
=============================================================================
=============================================================================
0000:F 0EFC 1E BF 8DO..e. P......E.
0010:D E5** ** C3 13 DB 88 C0 A8 .6}.@.@.\f......
0020:50 3CCE 00 4C 6AP..(..LjVP.
0030: 16 D0 ** **20 47 6F 6Fu...221 Goodby
0040: 65 2E 0D 0A e...
=============================================================================
===========================================================================
0000:FC 1E BF 8DF 0E00 .P.....0O..e..E.
0010:00** ** C0 A8C3@....!...2..
0020: DB00 4C 69 E7 3C...P...Li...'.P.
0030:** **52E 6F 6E 79 "..9..USER anony
0040: 6D 6FD 0A mous..
===========================================================================
0000:FC 1E BF 8DF 0E00 .P.....0O..e..E.
0010:00** ** C0 A8C3 13 .@.(@........2..
0020: DB00 4C 6A 2A 3C...P...Lj*..(GP.
0030:** **F32 2C 31 !P._..PORT 192,1
0040:C 31 2CC 34 2CD 0A 68,1,50,4,82..
=====================================================================
No: 14
Timestamp: 13:43:01:200
Frame type: IP
Protocol: TCP-> FTP
Source IP address: GULYA
Dest IP address: 195.19.219.136
Source port: 1104
Destination port: 21
SEQ: 5007863
ACK:
Packet size: 75
Packet data:
0000:FC 1E BF 8DF 0E00 .P.....0O..e..E.
0010: 00 3D 8B** ** C0 A8C3 13 .=.(@........2..
0020: DB00 4C 69 F7 3CB4P...Li...'.P.
0030: 21 E3 ** **53D!.3X..PASS emd@p
0040:EED 0A ds. *****..
=====================================================================
=====================================================================
No: 17
Timestamp: 13:43:08:060
Frame type: IP
Protocol: TCP-> FTP
Source IP address: GULYA
Dest IP address: 195.19.219.136
Source port: 1104
Destination port: 21
SEQ: 5007884
ACK:
Packet size: 78
Packet data:
0000:FC 1E BF 8DF 0E00 .P.....0O..e..E.
0010:D** ** C0 A8C3 13 .@.(@........2..
0020: DB00 4C 6A 0C 3CD5P...Lj...'.P.
0030: 21 C2 ** **F32 2C 31 !.....PORT 192,1
0040:C 31 2CC 34 2CD 0A 68,1,50,4,81..
=====================================================================
=====================================================================
No: 49
Timestamp: 13:44:43:740
Frame type: IP
Protocol: TCP-> FTP
Source IP address: 195.19.219.136
Dest IP address: GULYA
Source port: 21
Destination port: 1104
SEQ:
ACK: 5007958
Packet size: 68
Packet data:
0000:F 0EFC 1E BF 8DO..e. P......E.
0010:D E5** ** C3 13 DB 88 C0 A8 .6}.@.@.\f......
0020:50 3CCE 00 4C 6AP..(..LjVP.
0030: 16 D0 ** **20 47 6F 6Fu...221 Goodby
0040: 65 2E 0D 0A e...
=====================================================================
=====================================================================
No: 26
Timestamp: 13:43:08:280
Frame type: IP
Protocol: TCP-> FTP
Source IP address: 195.19.219.136
Dest IP address: GULYA
Source port: 21
Destination port: 1104
SEQ:
ACK: 5007914
Packet size: 78
Packet data:
0000:F 0EFC 1E BF 8DO..e. P......E.
0010:D E1** ** C3 13 DB 88 C0 A8 .@}.@.@.\`......
0020:50 3CF 00 4C 6A 2AP..(/.Lj*P.
0030: 16 D0 ** **2074 ......226 Direct
0040: 6F6EF 4B 2E 0D 0A ory send OK...
=====================================================================
=====================================================================
No: 10
Timestamp: 13:42:53:020
Frame type: IP
Protocol: TCP-> FTP
Source IP address: GULYA
Dest IP address: 195.19.219.136
Source port: 1104
Destination port: 21
SEQ: 5007847
ACK:
Packet size: 70
Packet data:
0000:FC 1E BF 8DF 0E00 .P.....0O..e..E.
0010:00** ** C0 A8C3@....!...2..
0020: DB00 4C 69 E7 3C...P...Li...'.P.
0030:** **52E 6F 6E 79 "..9..USER anony
0040: 6D 6FD 0A mous..
=====================================================================
No: 32
Timestamp: 13:43:21:580
Frame type: IP
Protocol: TCP-> FTP
Source IP address: GULYA
Dest IP address: 195.19.219.136
Source port: 1104
Destination port: 21
SEQ: 5007914
ACK:
Packet size: 78
Packet data:
0000:FC 1E BF 8DF 0E00 .P.....0O..e..E.
0010:00** ** C0 A8C3 13 .@.(@........2..
0020: DB00 4C 6A 2A 3C...P...Lj*..(GP.
0030:** **F32 2C 31 !P._..PORT 192,1
0040:C 31 2CC 34 2CD 0A 68,1,50,4,82..
 |
