ПРИМЕРЫ ПРЕДЛОЖЕНИЯ КАБЕЛЬНОМУ ЭЛЕКТРООБОГРЕВУ
ДЛЯ ЧАСТНЫХ ДОМОВ И УЧАСТКОВ
(примерная стоимость систем обогрева без учета стоимости силовой части системы и монтажных работ)
Вариант FASE (состоит из минимального числа опций: обогрева лотков, водосточных труб, крыльца)
Проект дома AS-1246-2
размер 10х10 (общая площадь - 84 м2)
Исходные данные:
- диаметр труб и лотков = 100 мм
- материал кровли = металлочерепица
- длина водосточных труб = 4.2 м ( 4 шт)
- длина лотков = 10 м (2 шт)
- площадь обогреваемой террасы = 10 кв. м
№№ | Зона обогрева | Вид кабеля | Мощность рабочая, кВт | Мощность пусковая, кВт (первые 5 мин работы системы) | Стоимость системы, руб. |
1 | Обогрев кровли (лотки + в/трубы ) | саморегулирующийся кабель КСТМ (68метров) | 2 | 5,3 | 37 800,00 |
2 | Обогрев крыльца (площадь 10 кв. м) | резистивный двухжильный МНТ | 3,15 | 4,4 | 18 200,00 |
ИТОГО: | 5,15 | 9,7 | 56 080,00 |
Информация для заказа:
- стандартная бухта КСТМ (100м) = 1 шт (оставшийся кабель можно использовать для обогрева вводной водопроводной трубы, обогрева насоса, распашных ворот и т. д. ),
- стандартная нагревательная секция 30 МНТ = 1 шт,
- регулятор температуры с датчиком = 2 шт (для автономности каждой зоны обогрева)
- крепежные элементы
Вариант AROUND THE WORLD
(состоит из расширенного числа опций: обогрева лотков, водосточных труб, крыльца, въезда в гараж и входной дорожки)

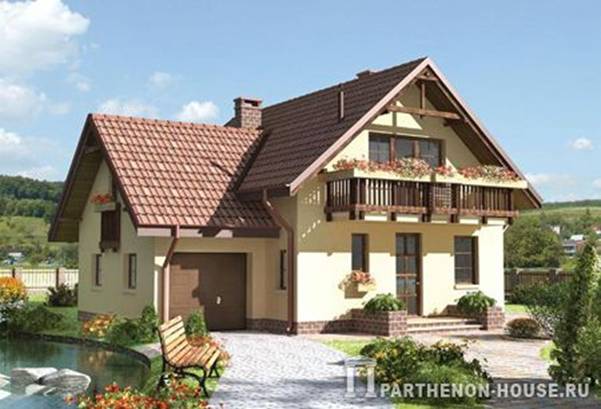

ТИПОВОЙ ДОМ С МАНСАРДОЙ 13 х 8
(общая площадь - 166 м2)
Исходные данные:
- диаметр труб и лотков = мм
- материал кровли = металлочерепица
- длина лотков = от 4 м до 13 м
- длина водосточных труб = от 4.2 до 5.5 м
- обогрев края кровли над гаражом = 6 м
- площадь обогреваемого крыльца = 2.5 кв. м
- площадь обогреваемой входной группы ( въезд в гараж и входная дорожка) = 10 кв. м
№№ | Зона обогрева | Вид кабеля | Мощность рабочая, кВт | Мощность пусковая, кВт (первые 5 мин работы системы) | Стоимость системы, руб |
1 | Обогрев кровли (лотки + в/трубы + край кровли ) | саморегулирующийся кабель КСТМ (100метров) | 3 | 8,0 | 75 300,00 |
2 | Обогрев крыльца (площадь 2.5 кв. м) | резистивный двухжильный МНТ | 0,8 | 1,1 | 7 880,00 |
3 | Обогрев входной группы (площадь 10 кв. м) | резистивный двухжильный МНТ | 2,3 | 3,2 | 14 500,00 |
ИТОГО: | 6,1 | 12,3 | 97 680,00 |
Информация для заказа:
- стандартная бухта КСТМ ( 100м) = 1 шт (оставшийся кабель можно использовать для обогрева вводной водопроводной трубы, обогрева насоса, распашных ворот и т. д. ),
- мини-метеостанция (контроллер) в комплекте с датчиками для обогрева кровли= 1 шт,
- стандартная нагревательная секция 30МНТ = 2 шт,
- регулятор температуры с датчиком = 2 шт (для автономности работы каждой зоны обогрева)
- крепежные элементы
Вариант ALL KOMFORT (состоит из расширенного числа опций: обогрева по всему периметру лотков, водосточных труб, обогрев крыльца, въезда в гараж и входной дорожки)

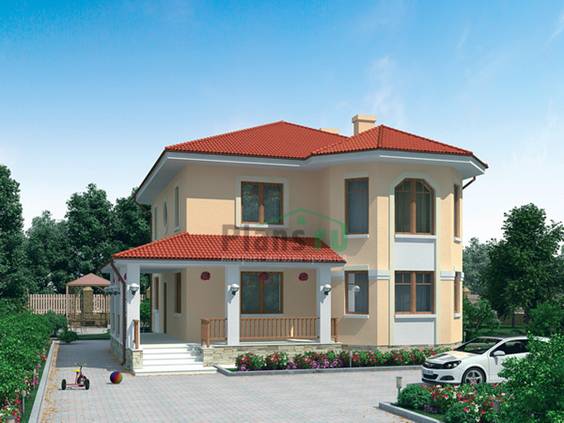

Проект двухэтажного бетонного дома 53-30
размер 12,6х12,4 (общая площадь - 170 м2)
Исходные данные:
- диаметр труб и лотков = 110-120 мм
- материал кровли = металлочерепица
- длина водосточных труб = 3,5 м (2 шт) и 10м (2 шт)
- длина лотков = 12 м (3 шт)
- длина ендов = 3м (2 шт)
- обогрев края кровли над входом в дом = 6 м
- площадь обогреваемого крыльца = 12 кв. м
- обогрев площадки перед гаражом и входной дорожки = 10 кв. м.
- обогрев зоны под въездными воротами (кабель укладывается в бетон вдоль линии примыкания ворот в ту полосу, по которой скользят ворота)=3.5 х 0,2
ОБОГРЕВ КРОВЛИ САМОРЕГУЛИРУЮЩИМСЯ КАБЕЛЕМ
№№ | Зона обогрева | Вид кабеля | Мощность рабочая, кВт | Мощность пусковая, кВт (первые 5 мин работы системы) | Стоимость системы, руб |
1 | Обогрев кровли (лотки + в/трубы + край кровли +ендовы) | саморегулирующийся кабель КСТМ 192 м | 4,8 | 12,8 | ,00 |
2 | Обогрев крыльца (площадь 12 кв. м) | резистивный двухжильный | 2,8 | 3,9 | 17 160,00* |
3 | Обогрев входной группы (площадь 10 кв. м) | резистивный двухжильный | 2,3 | 3,2 | 14 500,00 |
4 | Обогрев зоны под въездными воротами | саморегулирующийся кабель КСТМ 7 м | 0,21 | 0,6 | 2 600,00** |
ИТОГО: | 10,11 | 20,5 | 134 500,00 |
*использовать с магнитным пускателем
** без стоимости терморегулятора (терморегулятор можно не использовать ввиду малой мощности системы и применения саморегулирующегося кабеля)
Информация для заказа:
- стандартная бухта КСТМ ( 100м) = 2 шт (192 м = на кровлю, 7 м = под ворота ),
- мини-метеостанция (контроллер) в комплекте с датчиками для обогрева кровли= 1 шт,
- стандартная нагревательная секция 30МНТ = 2 шт,
- регулятор температуры с датчиком = 2 шт (для автономности работы каждой зоны обогрева)
- крепежные элементы
ОБОГРЕВ КРОВЛИ РЕЗИСТИВНЫМ КАБЕЛЕМ
№№ | Зона обогрева | Вид кабеля | Мощность рабочая, кВт | Мощность пусковая, кВт (первые 5 мин работы системы) | Стоимость системы, руб |
1 | Обогрев кровли (лотки + в/трубы + край кровли +ендовы) | Двухжильный резистивный 225 м | 6,8 | 9,5 | 38 240,00 |
2 | Обогрев крыльца (площадь 12 кв. м) | резистивный двухжильный | 2,8 | 3,9 | 17 160,00* |
3 | Обогрев входной группы (площадь 10 кв. м) | резистивный двухжильный | 2,3 | 3,2 | 14 500,00 |
4 | Обогрев зоны под въездными воротами | саморегулирующийся кабель КСТМ 7 м | 0,21 | 0,6 | 2 600,00** |
ИТОГО: | 12,1 | 17,2 | ,00 |
*использовать с магнитным пускателем
** без стоимости терморегулятора (терморегулятор можно не использовать ввиду малой мощности системы и применения саморегулирующегося кабеля
Вариант ALL KOMFORT - 2
(состоит из расширенного числа опций: обогрева элементов снегозадержания, обогрева по всему периметру лотков, водосточных труб, обогрев крыльца, въезда в гараж и входной дорожки)

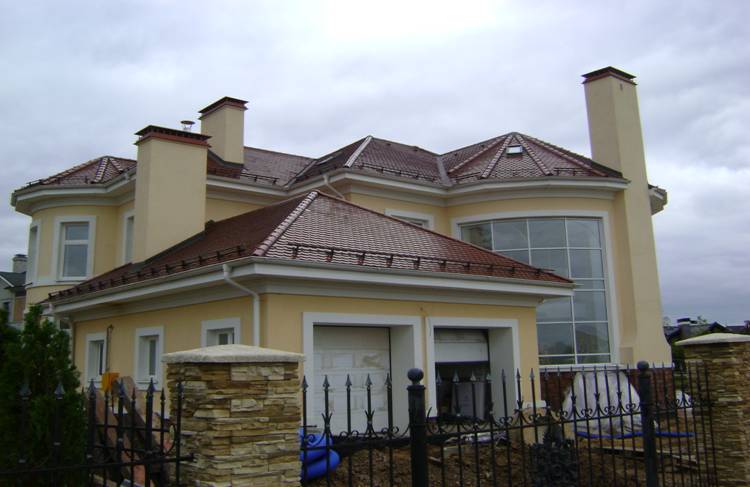

Проект двухэтажного дома
размер 17,6х14,4 (общая площадь - 250 м2)
Исходные данные:
- диаметр труб и лотков = 110-120 мм
- материал кровли = металлочерепица
- длина водосточных труб общая = 50 м
- длина лотков общая = 140 м
- длина ендов общая = 15 м
- площадь обогреваемого крыльца = 6 кв. м
- обогрев площадки перед гаражом и входной дорожки = 10 кв. м.
- обогрев зоны под въездными воротами (кабель укладывается в бетон вдоль линии примыкания ворот в ту полосу, по которой скользят ворота)=3.5 х 0,2 м
ОБОГРЕВ КРОВЛИ САМОРЕГУЛИРУЮЩИМСЯ КАБЕЛЕМ
№№ | Зона обогрева | Вид кабеля | Мощность рабочая, кВт | Мощность пусковая, кВт (первые 5 мин работы системы) | Стоимость системы, руб |
1 | Обогрев кровли (лотки + в/трубы + трубка снегозадержания) | саморегулирующийся кабель КСТМ (473метра) | 14,2 | 40,0 | ,00 |
2 | Обогрев крыльца (площадь 6 кв. м) | резистивный двухжильный | 1,9 | 2,6 | 12 460,00 |
3 | Обогрев входной группы (площадь 10 кв. м) | резистивный двухжильный | 2,3 | 3,2 | 14 500,00 |
4 | Обогрев зоны под въездными воротами | саморегулирующийся кабель КСТМ 7м | 0,21 | 0,6 | 2 600,00** |
ИТОГО: | 18,6 | 46,4 | ,00 |
** без стоимости терморегулятора (терморегулятор можно не использовать ввиду малой мощности системы и применения саморегулирующегося кабеля)
Информация для заказа:
- стандартная бухта КСТМ ( 100м) = 5 шт (473 м = на кровлю, 7 м = под ворота ),
- мини-метеостанция (контроллер) в комплекте с датчиками для обогрева кровли= 1 шт,
- стандартная нагревательная секция 30МНТ = 2 шт,
- регулятор температуры с датчиком = 2 шт (для автономности работы каждой зоны обогрева)
- крепежные элементы
ОБОГРЕВ КРОВЛИ РЕЗИСТИВНЫМ КАБЕЛЕМ
№№ | Зона обогрева | Вид кабеля | Мощность рабочая, кВт | Мощность пусковая, кВт (первые 5 мин работы системы) | Стоимость системы, руб |
1 | Обогрев кровли (лотки + в/трубы + трубка снегозадержания) | Резистивный кабель (503 метра) | 15,2 | 21,1 | ,00 |
2 | Обогрев крыльца (площадь 6 кв. м) | резистивный двухжильный | 1,9 | 2,6 | 12 460,00 |
3 | Обогрев входной группы (площадь 10 кв. м) | резистивный двухжильный | 2,3 | 3,2 | 14 500,00 |
4 | Обогрев зоны под въездными воротами | саморегулирующийся кабель КСТМ 7м | 0,21 | 0,6 | 2 600,00** |
ИТОГО: | 20,0 | 27,5 | ,00 |
** без стоимости терморегулятора (терморегулятор можно не использовать ввиду малой мощности системы и применения саморегулирующегося кабеля)
Информация для заказа:
- стандартная нагревательная секция 30МНТ = 23 шт,
- мини-метеостанция (контроллер) в комплекте с датчиками для обогрева кровли= 1 шт,
- регулятор температуры с датчиком = 2 шт (для автономности работы каждой зоны обогрева)
- крепежные элементы
