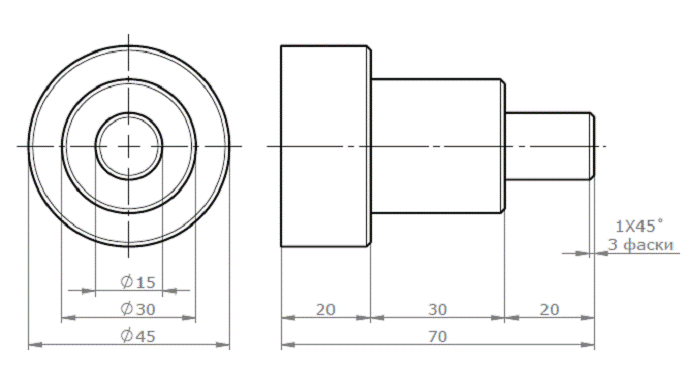

Исходные данные для построения модели вала.
Практические занятия
Построение модели вала.
1. Cоздание модели с использованием шаблона, предложенного по умолчанию.
Запускаем Pro/ENGINEER двойным нажатием на иконку на рабочем столе.
1.1. Задайте рабочую папку. Нажимаем Файл > Задать рабочую папку откроется окно где мы выбираем нужную папку, где будут храниться все модели нашего задания, например c:\users\student\*.
1.2. Создайте новую модель с использованием шаблона, предложенного по умолчанию.
- Нажмите Файл > Новый > Деталь, или на главной панели
инструментов нажмите иконку
Новый >Деталь. · Название модели задайте VAL, затем нажмите ОК.
· Оставьте без изменения выбранный шаблон и щелкните OK.
· Новый файл с названием VAL будет создан.
1.3. Если опорные плоскости и система координат в детали не показаны, на главной панели инструментов включите их отображение с помощью
иконок, соответственно
Базовые плоскости вкл/выкл и
Вкл/выкл системы координат.
1.4. Выберите каждый объект в дереве конструирования для подсветки его в рабочем окне.
Рисунок 1: Плоскости в окне моделирования.
1.5. Настройте систему измерения.
• В главном меню нажмите Править > Настройка > Единицы. В диалоговом окне Менеджер единиц измерения (рис. 2) обратите внимание на активную систему единиц измерения, если она отличается от стандарта ГОСТа то выберете миллиметр Килограмм Сек и нажмите Задать, в появившемся окне выбираем интерпретировать 1 мм = 1” и нажимаем ОК.
• В окне Менеджер единиц измерения нажмите Close (Закрыть).

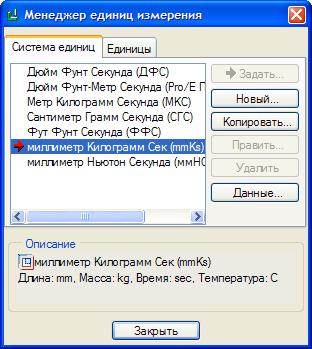

Рисунок 2: Окно выбора активной системы единиц измерения.
1.6. На главной панели инструментов нажмите
Сохранить > ENTER.
2. Построение эскиза.
Следующим действием мы создадим эскиз вала см. Рис. 3.
2.1. На панели инструментов нажмите иконку
Рисование. В качестве эскизной плоскости укажите опорную плоскость TOP (в дереве конструирования или непосредственно на модели). В диалоговом окне Эскиз нажмите Эскиз. После чего, Вы должны войти в режим эскизирования.
2.2. В качестве привязок, если появилось окно Привязки, выберите систему координат PRT_CSYS_DEF. В диалоговом окне привязки нажмите ОК.
2.3. Выберите иконку
Создать линию, постройте контур вала в продольном сечении как показано на рисунке.
Выберите иконку
Осевая линия, и проведите через начало координат как показано на рисунке 3.
Для завершения создания эскиза на панели эскиза
нажмите иконку
Продолжить с текущим сечением. Готовый эскиз показан на рисунке 3.

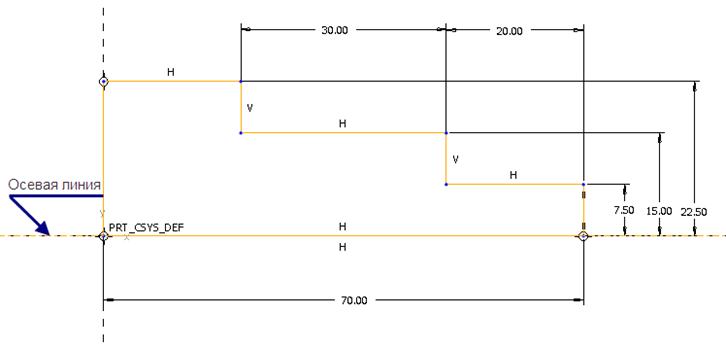

Рисунок 3: Эскиз вала.
3. Создание твердого тела, формирующего тело вращения.
3.1. На главной панели инструментов нажмите иконку
Список сохраненных видов и в выпадающем списке выберите Standard Orientation.
3.2. На панели создания конструктивных элементов нажмите иконку
Вращать. Далее в дереве конструирования выберите созданный эскиз «ЭСКИЗ 1». Система автоматически повернет эскиз с параметрами по умолчанию. В диалоговой панели вводим параметр вращения 360°. Смотри рисунок 4.
Рисунок 4: Диалоговая панель инструментов.
Рисунок 5: Твердотельная модель вала.
3.3. Для завершения создания элемента на диалоговой панели нажмите иконку
Принять и сохранить.
Полученная модель показана на рисунке 5.
4. Создание фасок в детали VAL. PRT.
4.1. Создание фасок. Выберите иконку
Создать фаску, выберите кромки как показано на рисунке 6, удерживая клавишу Ctrl. Введите значение угла и величины в диалоговой панели инструментов, как показано на рисунке 7.
Рисунок 6: Создание фасок.
Рисунок 7: Диалоговая панель создания фасок.
4.2. Для завершения создания фичера на диалоговой панели нажмите иконку Принять и сохранить.
Рисунок 8: Готовая деталь.
4.3. На главной панели инструментов нажмите
Сохранить > ENTER.
