Горизонтальные форматно-раскроечные круглопильные станки
Altendorf 2
Тип оборудования: Форматно-раскроечный станок
Описание:
Altendorf 2 сочетает в себе достоинства круглопильного форматного станка и других пильных станков, которые используются по различному назначению для отделки интерьера, оформления торговых помещений, выпуска кухонной и офисной мебели, а также для сооружения выставочных стендов.
Особенности:
- Главные преимущества круглопильных форматных станков Altendorf 2 – это удобство и эффективность работы оператора при минимальных затратах сил. Особенности конструкции пилы форматно-раскроечного станка Altendorf 2 позволяют оператору самому выбирать, с какой стороны работать. Вы сами определяете, с какой стороны станка будет находиться рабочее место оператора! Если Вы хотите выполнять параллельные резы только на передней стороне – делайте это! Чтобы наклонить пильный диск в одну или в другую сторону, просто нажмите кнопку на пульте!
Оснастка базового станка Altendorf 2
- Новая станина для новой пилы Пильный агрегат – легкий, но мощный Сенсорная панель – удобное управление с первого касания Гибкость в работе благодаря опорным столам Защитный портал – новый подход к охране труда оператора Altendorf 2 – настоящий универсал Поворотный поперечный упор с опорной рамой
Технические характеристики
Подключение к электросети*
Параметры | Значения |
Мощность двигателя (кВт) | 5 |
Напряжение (В) | |
Частота (Гц) | 50 |
Общее потребление тока (A) | 30 |
Предохранитель (A) | 35 |
Питающий кабель (мм2) | 4 x 6 |
Сжатый воздух | 6 бар |
Подключение к системе аспирации | 2 x 120 мм |
Разрежение в аспирационном канале диаметром 200 мм | 2500 Па |
Объем аспирации при скорости 25 м/с | 2050 м3/ч |
*Поперечное сечение питающего кабеля зависит от места установки станка и выбирается электриком (падение напряжения в кабеле < 3%). Ввинчиваемые предохранители; устройство защитного отключения для постоянного и переменного тока. Минимальное поперечное сечение кабеля должно составлять 4x6 мм2 (4x4 мм2). Если параметры Вашей системы электроснабжения отличаются от рекомендованных, просим связаться с представителем фирмы «Альтендорф». Контактная информация - на странице Адрес.
Выступ пильного диска
Диаметр пильного диска | 250 мм | 300 мм | 350 мм | 400 мм |
Выступ пильного диска, установленного под углом 90o | 55 мм | 80 мм | 105 мм | 130 мм |
Выступ пильного диска при наклоне на -46o к передней стороне | 0 мм | 20 мм | 38 мм | 55 мм |
Выступ пильного диска при наклоне на +46o к задней стороне | 38 мм | 55 мм | 72 мм | 90 мм |
Длина реза
ручная настройка | цифровая настройка | |
При использовании поворотного поперечного упора, стандартная комплектация | 3500 мм | 3200 мм |
Длина реза | 3000 мм |
Мощность привода
Номинальная мощность | Максимальная мощность | Частота вращения | |
Пильный агрегат | 5 кВт | 11 кВт | 1500 – 5000 об / мин. |
Подрезающий агрегат, | 0,5 кВт | 1 кВт | 3000 – 6000 об / мин. |
Дополнительные характеристики
Параметры | Значения |
Скорость подачи пильного агрегата, регулируется бесступенчато | до 40 м / мин. |
Рабочая высота, регулируется бесступенчато | 870–970 мм |
Вес станка в зависимости от комплектации | ок. 2500 кг |
Все представленные на фотографиях станки отвечают требованиям знака СЕ.
Примечания:
Для лучшей наглядности на некоторых изображениях отсутствует защитный портал. На фотографиях станков может быть представлена специальная оснастка, не входящая в базовую стоимость. Производитель оставляет за собой право на технические изменения.

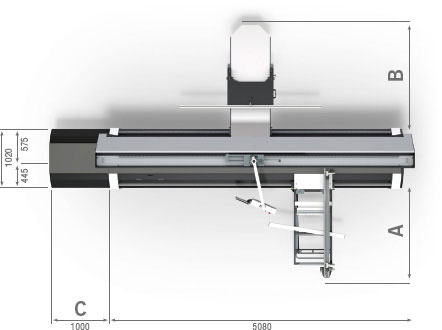

Площадь занимаемая станком
