Автоматизация регистрации технических параметров оборудования

Открытое АКционерное общество «СИБУР Холдинг»

УТВЕРЖДАЮ Начальник отдела внедрения передовых методов ПОФ Холдинг» _________________ «___» _______________ 2011 г.

Внедрение АСУ ТОиР (Infor EAM EE)

на предприятии -ПЭТФ»

Технический проект

Описание автоматизируемых функций

Автоматизация регистрации технических параметров оборудования

Шифр .425100.005.П3.05.06

На 44 листах

Действует с «___»________2011 г.

СОГЛАСОВАНО: Руководитель проекта внедрения АСУ ТОиР Холдинг» _______________ «___» ___________ 2011 г.

СОГЛАСОВАНО: Руководитель проекта внедрения АСУ ТОиР -ПЭТФ» _______________ «___» ___________ 2011 г.

Москва 2011

Лист согласования

Согласовано от Солюшенз»

Должность	Фамилия имя, отчество	Подпись	Дата
Руководитель проекта

Согласовано от -ПЭТФ»:

Должность	Фамилия имя, отчество	Подпись	Дата
Руководитель проекта

СОДЕРЖАНИЕ

Лист согласования 2

1 ВВЕДЕНИЕ 4

1.1 Описание 4

1.2 Пользовательские группы 4

2 БИЗНЕС-ПРОЦЕСС (БП) 5

2.1 Составление маршрутных и диагностических карт для технологического персонала 6

2.2 Выпуск инспекционных заказов-нарядов на основании маршрутных карт и расписания ПО 10

2.3 Выпуск инспекционных заказов-нарядов на основании заявок на проведение инспекции 12

2.4 Отбор и печать инспекционных заказов-нарядов 15

Занесение данных контрольных измерений в АСУ ТОиР 15

2.5 Утверждение результатов инспекции 21

2.6 Выпуск заказов-нарядов на проведение диагностирования и проведение диагностики 23

2.7 Получение диагностических заказов-нарядов экспертом по диагностированию 24

3 РЕАЛИЗАЦИЯ В СИСТЕМЕ 28

3.1 Регистрация пользовательских групп 28

3.2 Регистрация пользователей 30

3.3 Создание инспекционных типов заказов-нарядов 32

3.4 Авторизация смены заказов-нарядов 32

3.5 Формирование инспекционных атрибутов 33

3.6 Определение номинальных значений контролируемого оборудования 36

3.7 Определение входящих сообщений 38

3.8 Создание шаблона заказа-наряда 43

4 Лист регистрации изменений 44

1 ВВЕДЕНИЕ

1.1 Описание

В настоящем документе описывается бизнес-процесс «Регистрация технических параметров оборудования».

В системе АСУ ТОиР реализуются возможность регистрации технических параметров оборудования.

Регистрация технических параметров оборудования ведется на основе модуля «Инспекции» АСУ ТОиР Infor EAM EE.

1.2 Пользовательские группы

Система настраивается для групп:

-  Планировщик ОДУН;

-  Эксперт по диагностике;

-  Инициатор работ.

2 БИЗНЕС-ПРОЦЕСС (БП)

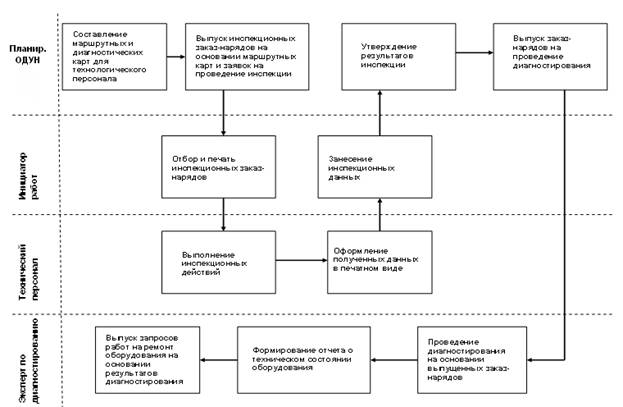

Рисунок 1

При наличии интеграции автоматизированной системы диагностики (АСД) и АСУ ТОиР изменяется порядок работы планировщика ОДУН. Из его обязанностей исключаются:

- составление маршрутных и диагностических карт для технологического персонала;

- выпуск инспекционных заказов-нарядов на основании маршрутных карт и заявок на проведение инспекции.

Интеграция осуществляет регистрацию факта выхода измеряемых параметров за установленные значения, что позволяет полностью отказаться от ручного ввода значений в АСУ ТОиР технологическим персоналом, тем самым, минимизировав ручной ввод и ошибки ручного ввода.

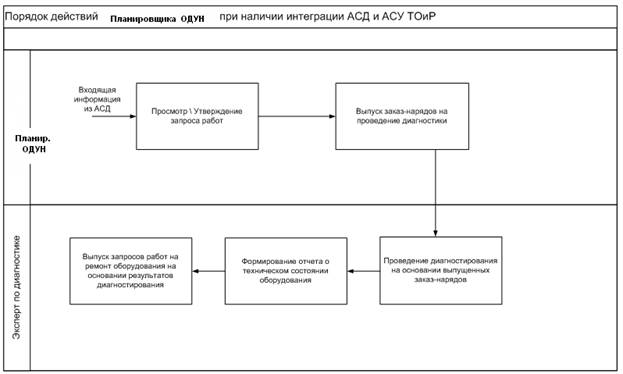

На рисунке представлена схема действий планировщика ОДУН и эксперта по диагностике при наличии интеграции с АСД.

Рисунок 22

На основании информации, полученной от АСД, при наличии критических значений измерений в АСУ ТОиР автоматически формируется Запрос работ на проведение диагностирования. Планировщик рассматривает все запросы работ с типом «Диагностика» и принимает решение о выпуске заказов-нарядов на углубленное диагностирование

2.1 Составление маршрутных и диагностических карт для технологического персонала

Под составлением маршрутных и диагностических карт подразумевается формирование расписания проведения инспекций (осмотров) оборудования на предприятии. При этом определяются следующие параметры:

-  - наименование расписания;

-  - наименование оборудования;

-  - периодичность проведения инспекции;

-  - тип формируемого заказа-наряда;

-  - перечень работ к выполнению;

-  - предположительное количество часов для выполнения инспекций;

-  - маршрут проведения инспекций;

- инспекционные атрибуты: аспекты, режимы, методы, точки проведения инспекции.

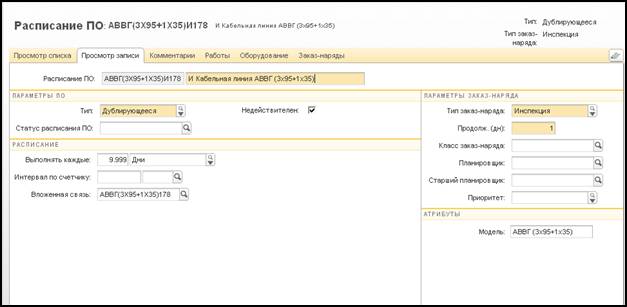

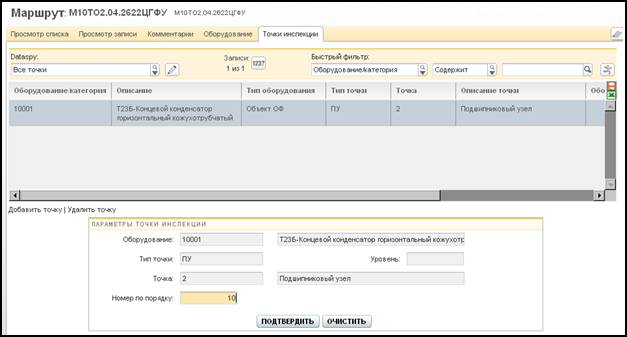

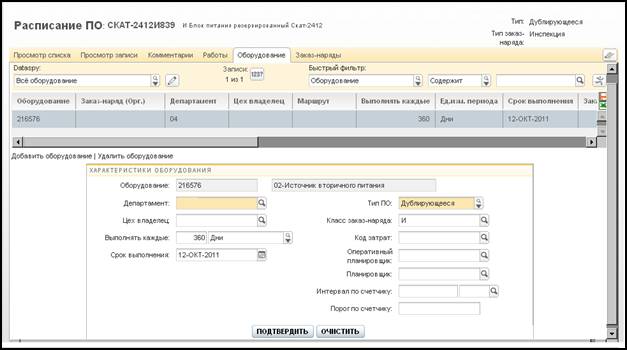

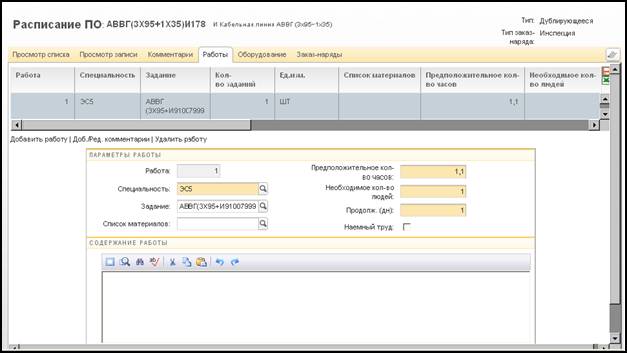

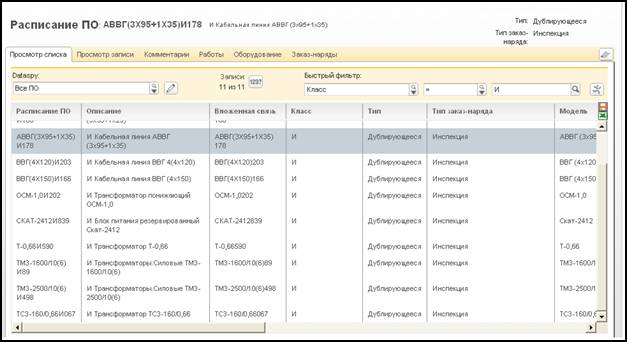

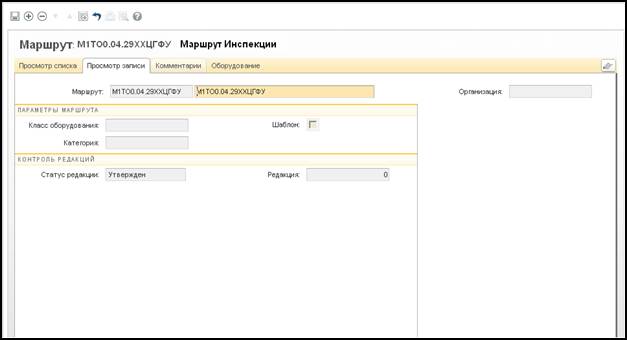

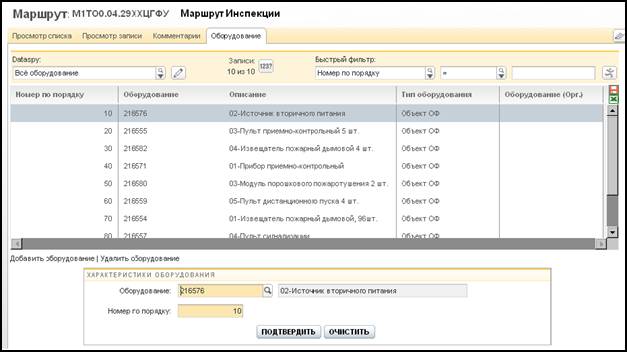

Вышеперечисленные параметры заносятся в информационную систему «Infor EAM EE», при этом используется ЭФ «Расписание ПО» (Рисунки 2…8).

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

Рисунок 6

Рисунок 7

Рисунок 8

2.2 Выпуск инспекционных заказов-нарядов на основании маршрутных карт и расписания ПО

Планировщик ОДУН формирует заказы-наряды на проведение инспекции (осмотра) оборудования, в которых указаны единицы оборудования, на которых необходимо провести инспекцию, способ инспекции, точки инспекции и порядок проведения.

Заказы-наряды на проведение инспекции могут формироваться двумя способами:

1)  На основе маршрутных и диагностических карт с использованием периодичности (графика инспекций) и данных из ЭФ «Расписание ПО».

2)  Принудительно – вручную на основании запросов на проведение инспекций с использованием ЭФ «Заказы-наряды».

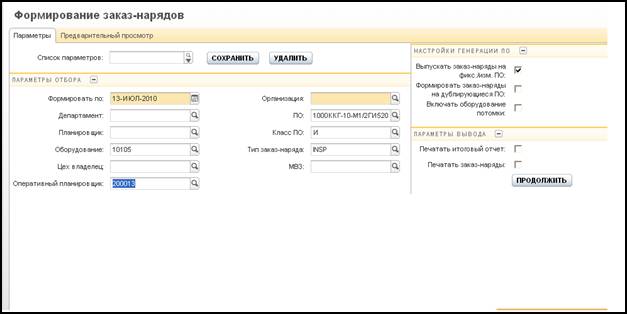

В первом случае заказы-наряды формируются из ЭФ «Формирование заказов-нарядов» (Рисунок 9), в которой пользователь формирует заказы-наряды на основании выбранных критериев: Департамент, Оборудование, Цех-владелец и т. д. Обязательным условием является определение даты, по какое число требуется сформировать заказы-наряды на проведение инспекции, и определение Типа заказа-наряда, как INSP – «Инспекция». По окончании выбора критериев следует нажать кнопку «Продолжить».

Рисунок 9

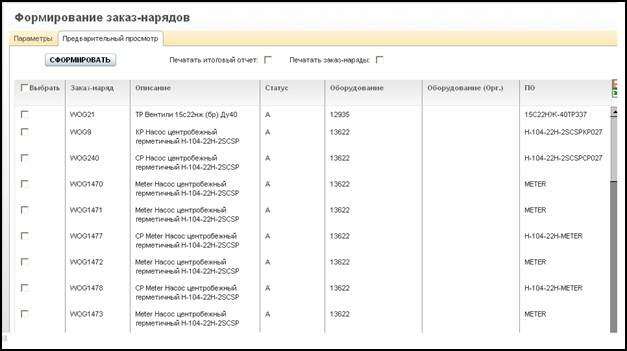

Из списка предложенных заказов-нарядов (Рисунок 10) требуется выбрать необходимые к формированию и нажать кнопку «Сформировать». Будут сформированы выбранные заказы-наряды со всем содержимым, определенным в ЭФ «Расписание ПО». При необходимости можно отметить чекбокс «Печатать заказы-наряды» для вывода на печать непосредственно при формировании.

Рисунок 10

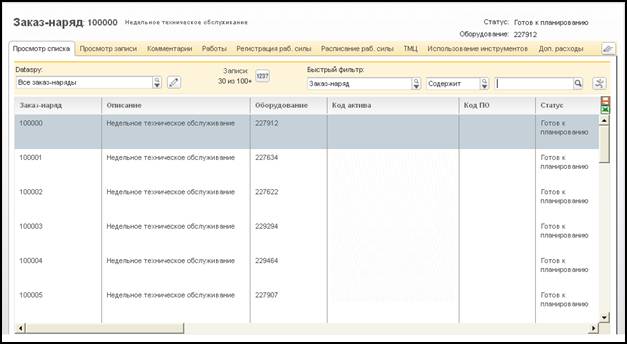

После нажатия на кнопку «Сформировать» АСУ ТОиР «Infor EAM EE» формирует выбранные из расписания заказы-наряды, которые сразу отображаются в ЭФ «Заказы-наряды» (Рисунок 11).

Рисунок 11

2.3 Выпуск инспекционных заказов-нарядов на основании заявок на проведение инспекции

При необходимости инспекторские работы могут быть проведены без учета имеющегося плана, т. е. на основании внеплановой потребности. В этом случае заказ-наряд формируется из ЭФ «Заказы-наряды» (Рисунок 12). При этом необходимо указать описание инспекции, определить оборудование, на котором необходима инспекция, и выбрать Тип заказа-наряда - «Инспекция».

Рисунок 12

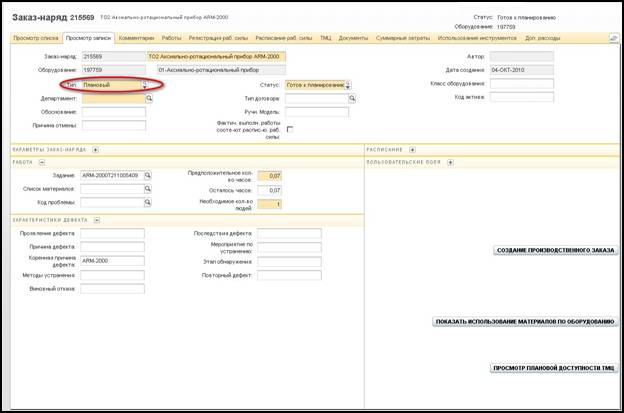

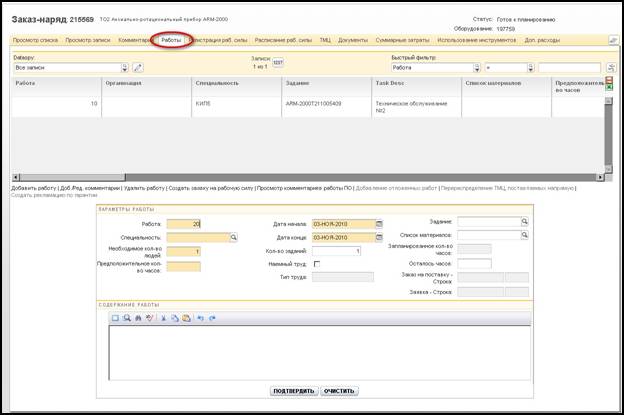

На закладке «Работы» (Рисунок 13) необходимо добавить работу, при этом указав специальность, необходимое количество людей и предположительное количество часов.

Рисунок 13

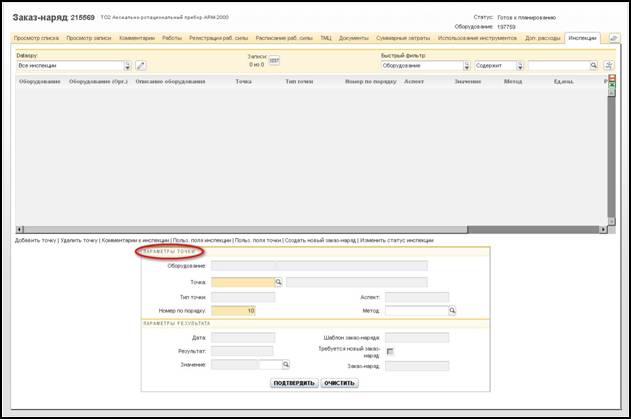

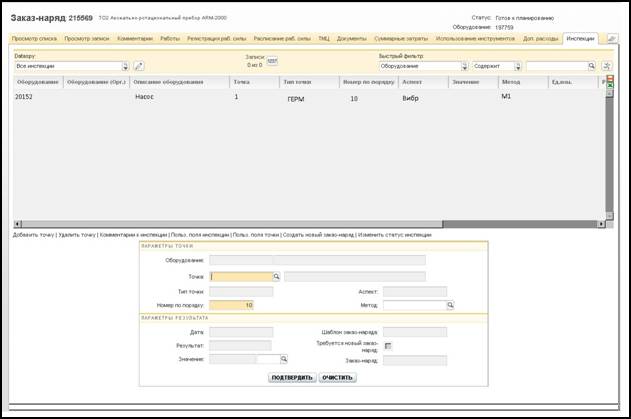

На закладке «Инспекции» (Рисунок 14) необходимо указать параметры точки(ек) инспекции, таким образом, сформировав маршрут инспекции, выбрав их из списка (Рисунок 15). При необходимости указывается метод инспекции путем выбора из списка.

Рисунок 14

Таким образом, мы получаем полный перечень точек инспекции – мест приложения осмотра (Рисунок 15).

Рисунок 15

2.4 Отбор и печать инспекционных заказов-нарядов

Занесение данных контрольных измерений в АСУ ТОиР

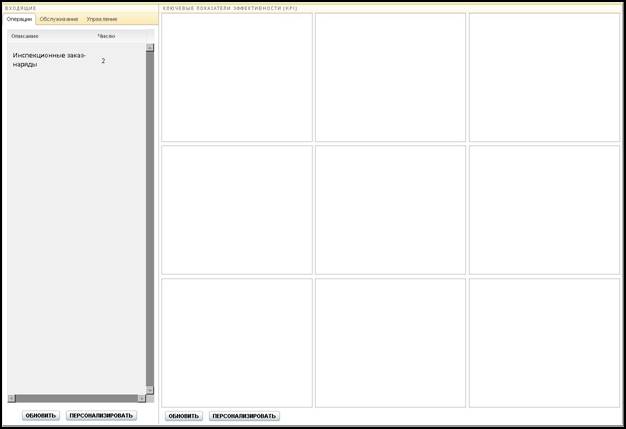

Получение оповещения о наличии инспекционных заказов-нарядов инициатор работ осуществляет при входе в систему во входящих сообщениях стартового центра (Рисунок 16).

Рисунок 16

Для получения данных инспекционных заказов-нарядов инициатор работ использует утилиту WOInspector. exe (Рисунок 17).

Рисунок 17

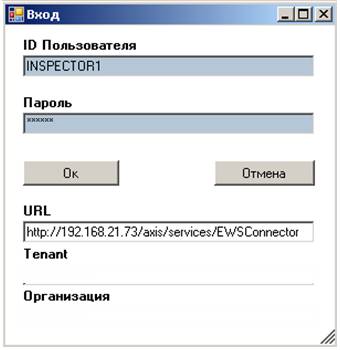

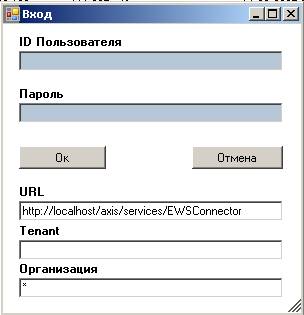

Инициатор работ, используя данный экран, заполняет требуемые для входа поля (Рисунок 18).

Рисунок 18

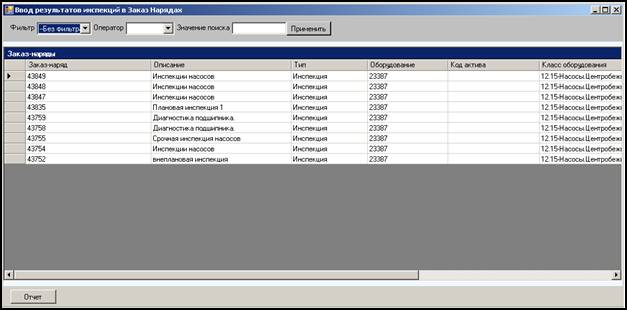

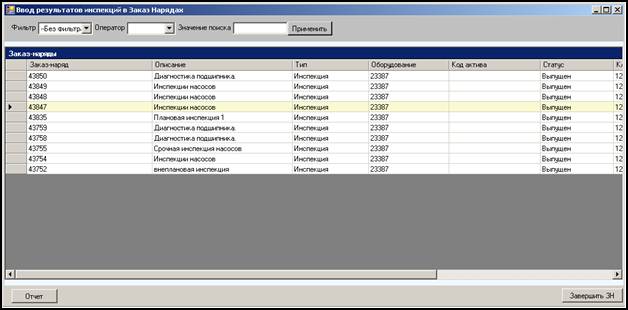

После заполнения полей нужными значениями для получения данных инспекционных заказов-нарядов инициатор работ нажимает кнопку . Система предоставляет данные по инспекционным заказам-нарядам в новом окне (Рисунок 19).

Рисунок 19

Для вывода заказов-нарядов на печать и постановки задачи техническому персоналу на проведение инспекции инициатор работ нажимает кнопку (Рисунок 20).

Рисунок 20

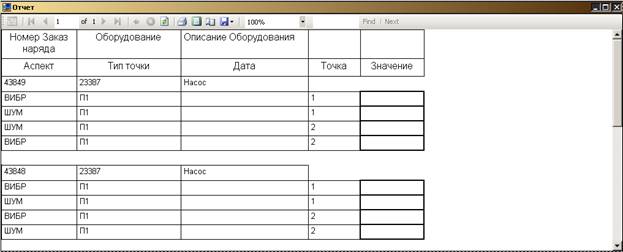

Система формирует отчет по инспекторским заказам-нарядам (Рисунок 21), который выводится на печать нажатием кнопки .

Рисунок 21

В дальнейшем технический персонал, проведя инспекционный осмотр оборудования, заполняет колонку «Значение» распечатанной таблицы и предоставляет данные инициатору работ.

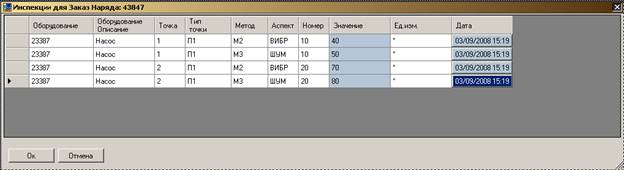

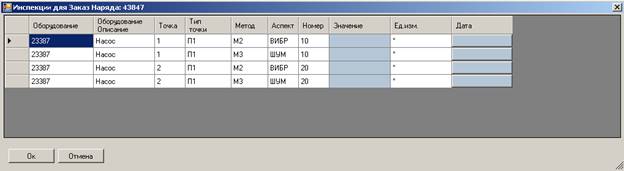

Для занесения контрольных измерений в информационную систему АСУ ТОиР инициатор работ осуществляет двойной клик на сроке выбранного заказа-наряда. Перед ним открывается экранная форма для внесения инспекционных данных и даты проведения инспекции (Рисунок 22).

Рисунок 22

На основании полученных от технического персонала сведений инициатор работ заполняет данную экранную форму значением и датой (Рисунок 23).

Рисунок 23

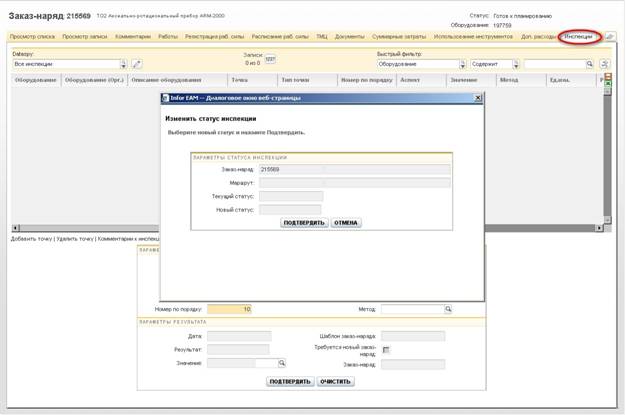

Таким образом, введенные данные инициатором работ регистрируются информационной системой; при этом автоматически инспекции присваивается статус «Готов к обработке» (Рисунки 24 и 25).

Рисунок 24

Рисунок 25

2.5 Утверждение результатов инспекции

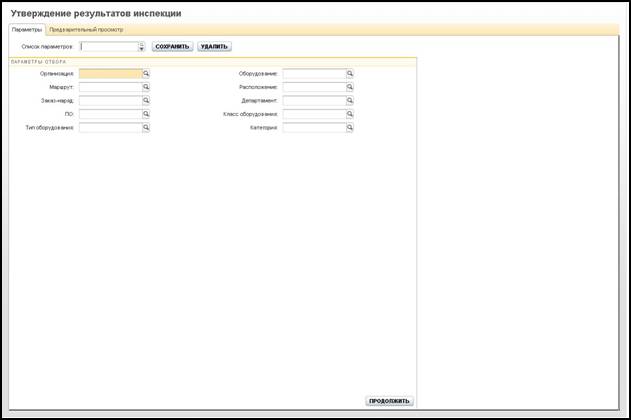

Планировщик ОДУН в ЭФ «Утверждение результатов инспекции» (Рисунок 26), выбрав соответствующие параметры отбора, формирует список заказов-нарядов на проведение углубленного диагностирования, используя кнопку «Сформировать список».

Рисунок 26

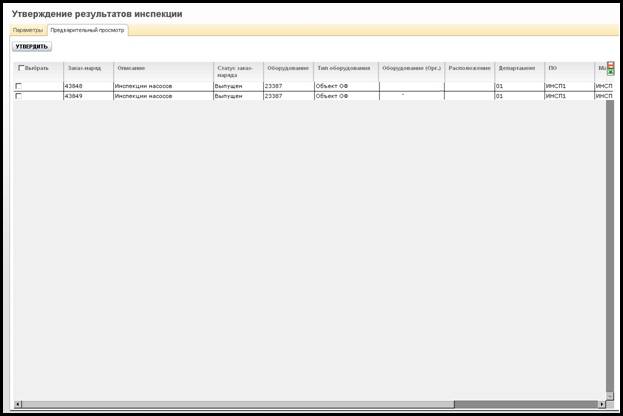

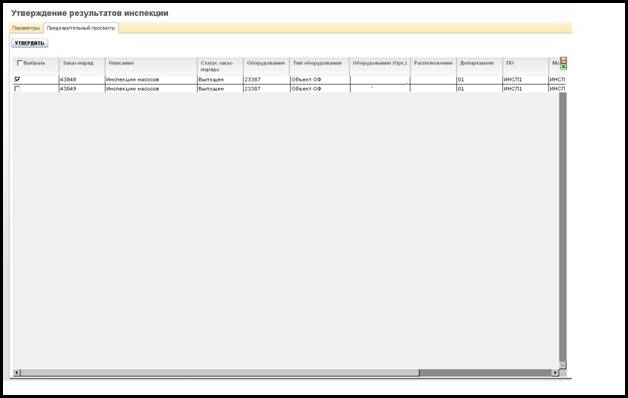

Список отображается в закладке «Предварительный просмотр» (Рисунок 27), где планировщик ОДУН, выбрав необходимые заказы-наряды, утверждает их выпуск.

Рисунок 27

Утверждение осуществляется выбранных заказов-нарядов. Выбор производится определением «чекбокса» в колонке «Выбрать». Затем используется кнопка «Утвердить» (Рисунок 28).

Рисунок 28

2.6 Выпуск заказов-нарядов на проведение диагностирования и проведение диагностики

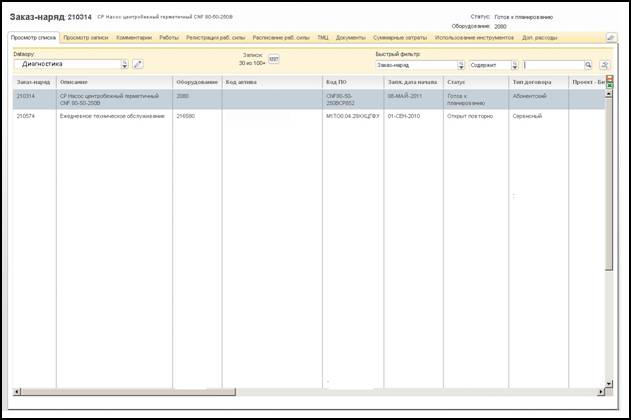

После утверждения результатов инспекции и на основании их результатов автоматически формируются заказы-наряды на проведение диагностики. Данные заказы-наряды отображаются в ЭФ «Заказы-наряды» и имеют тип «Диагностирование» (Рисунок 29).

Рисунок 29

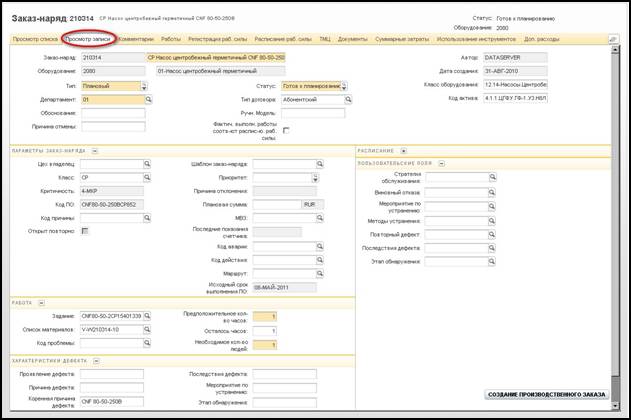

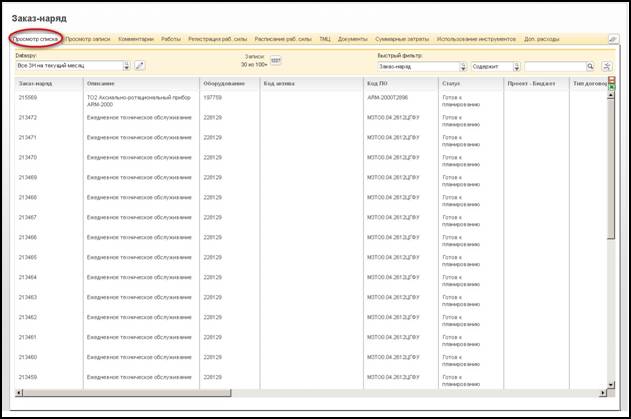

Данные настоящих заказов-нарядов при необходимости подлежат уточнению и корректировке (Рисунок 30).

Рисунок 30

2.7 Получение диагностических заказов-нарядов экспертом по диагностированию

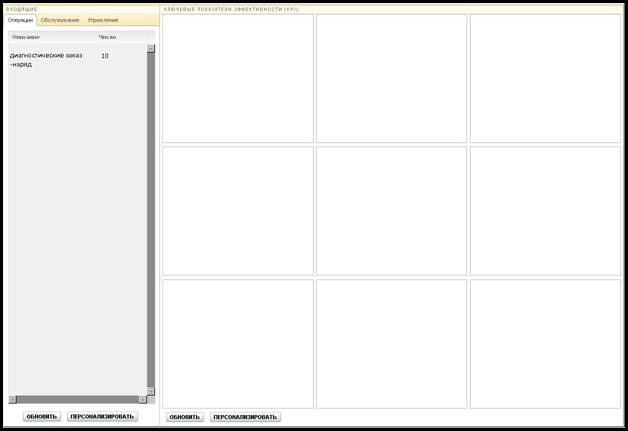

Оповещение эксперта по диагностированию о появлении диагностических заказов-нарядов осуществляется через входящие сообщения в ЭФ «Стартовый центр» (Рисунок 31).

Рисунок 31

Для получения данных диагностических заказов-нарядов эксперт по диагностике использует утилиту WOInspector. exe (Рисунок 32).

Рисунок 32

Эксперт по диагностике, используя данный экран, заполняет требуемые для входа поля (Рисунок 33).

Рисунок 33

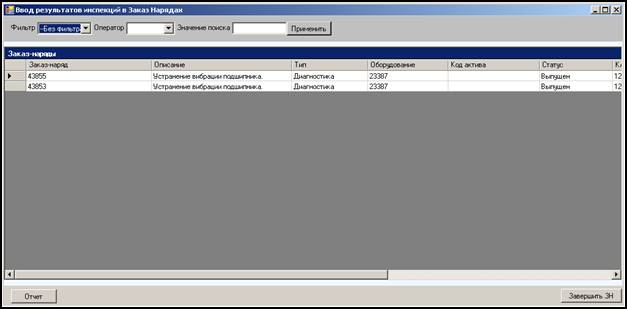

После нажатия на кнопку появляется окно для ознакомления с диагностическими заказам-нарядами (Рисунок 34).

Рисунок 34

Инициатор работ, выполнив работы по диагностированию:

- закрывает диагностические заказы-наряды нажатием кнопки «Завершить ЗН» (Рисунок 35);

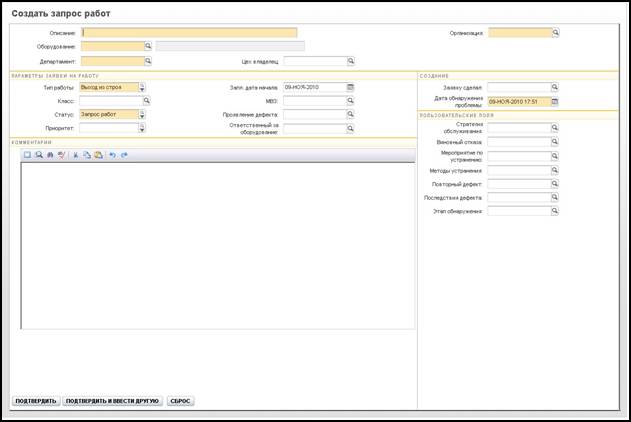

- принимает решение на ремонт единицы оборудования путем формирования запроса работ (Рисунок 36).

Рисунок 35

Использование кнопки «Подтвердить» формирует заказ-наряд на основании данного запроса работ и в дальнейшем работа по этому заказу-наряду производится установленным порядком.

3 РЕАЛИЗАЦИЯ В СИСТЕМЕ

Для реализации данного бизнес-процесса в АСУ ТОиР «Infor EAM EE» необходимо определение дополнительных атрибутов.

3.1 Регистрация пользовательских групп

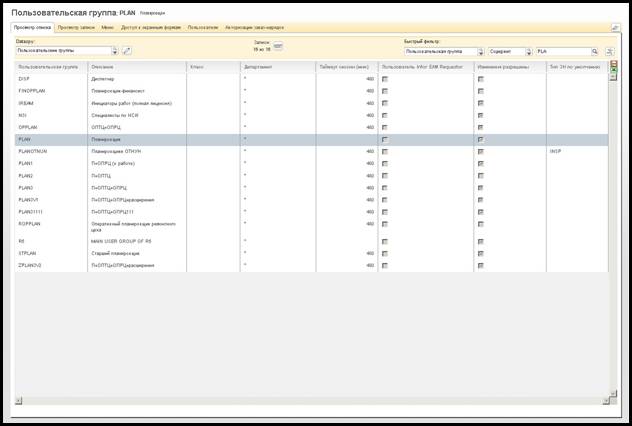

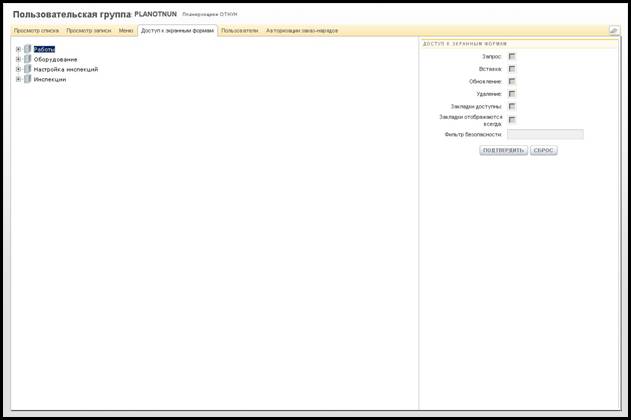

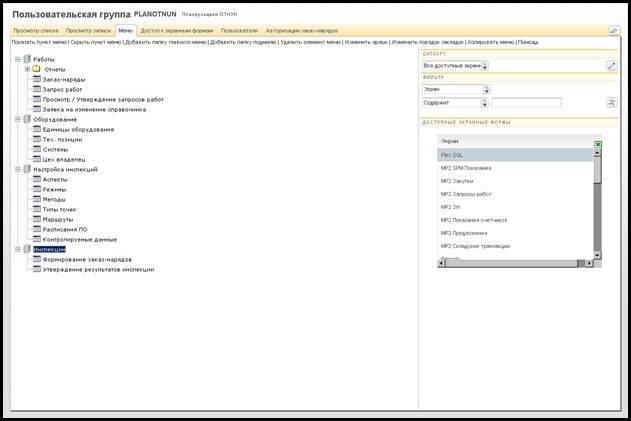

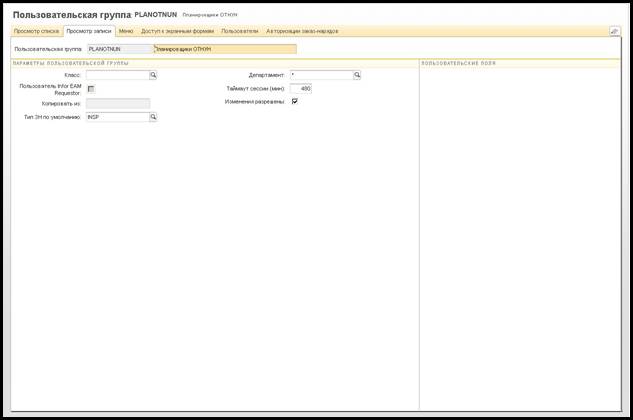

Создание пользовательской группы «Планировщик ОДУН» с определением меню и доступа к экранным формам (Рисунки 37…39).

Рисунок 37

Рисунок 38

Рисунок 39

3.2 Регистрация пользователей

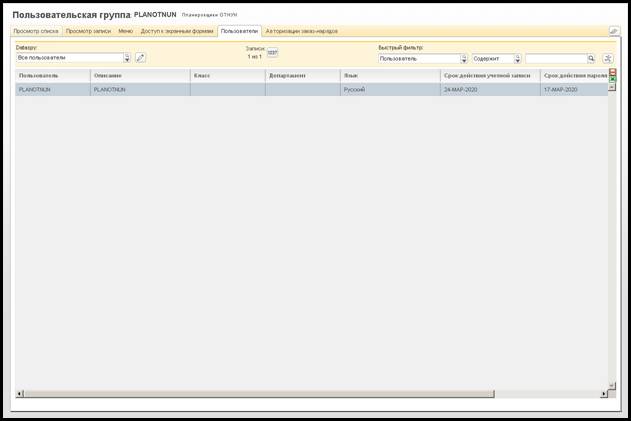

В пользовательской группе «Планировщик ОДУН» определен пользователь, организация для работы этого пользователя и установлена авторизация заказов-нарядов (Рисунки 40…42).

Рисунок 40

Рисунок 41

Рисунок 42

3.3 Создание инспекционных типов заказов-нарядов

Для разграничения ответственности пользователей и более удобной работы были созданы два новых типа заказа-наряда: «Инспекция» и «Диагностика» (Рисунок 45).

Рисунок 45

3.4 Авторизация смены заказов-нарядов

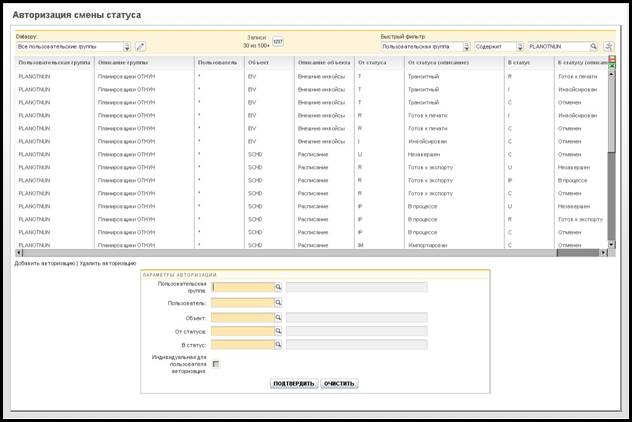

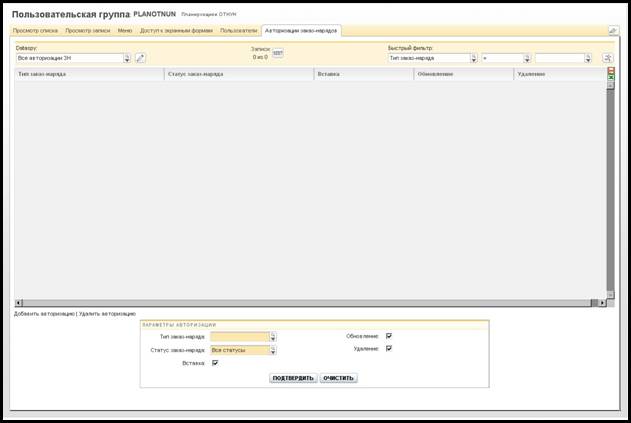

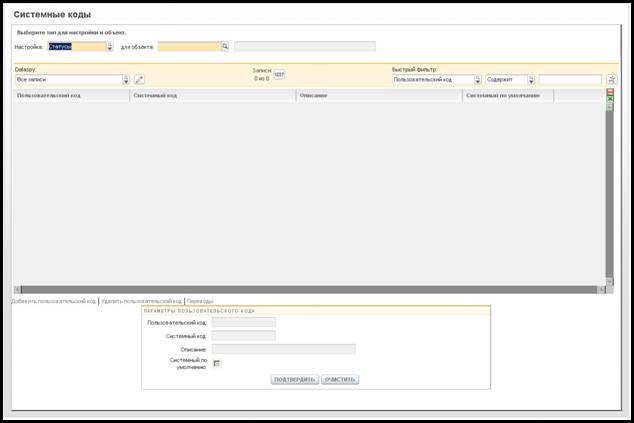

Для обеспечения работы бизнес-процесса для вновь определенной пользовательской группы определен порядок работы со статусами заказов-нарядов (Рисунок 46).

Рисунок 46

3.5 Формирование инспекционных атрибутов

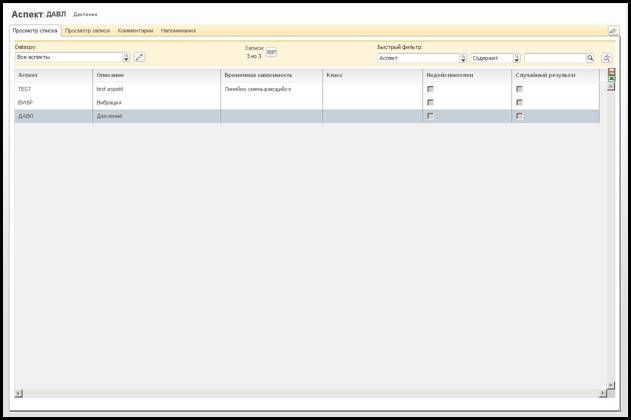

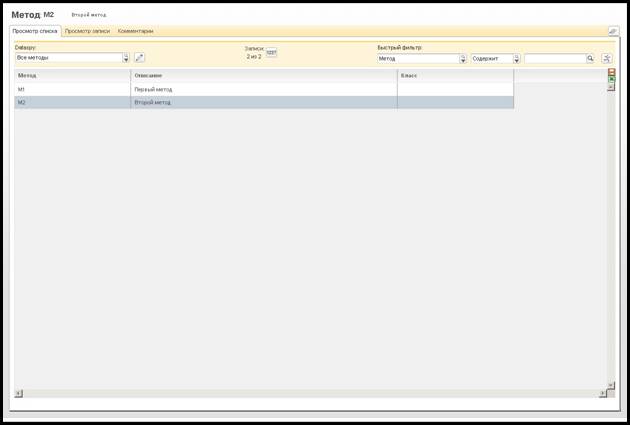

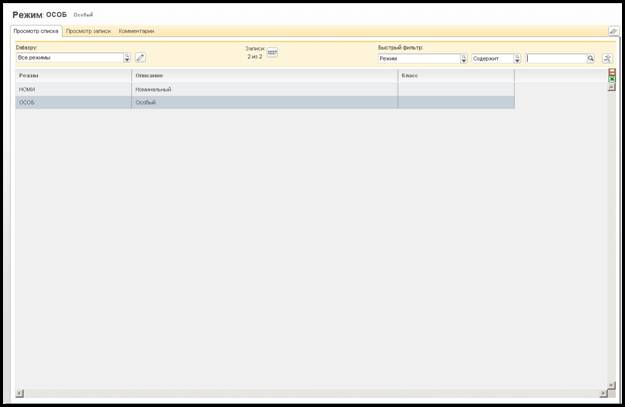

Для оптимальной работы модуля «Инспекции» в информационной системе сформированы: «Аспекты» (Рисунок 47), «Режимы» (Рисунок 48), «Методы» (Рисунок 49) и Типы точек (Рисунок 50).

Рисунок 47

Рисунок 48

Рисунок 49

Рисунок 50

3.6 Определение номинальных значений контролируемого оборудования

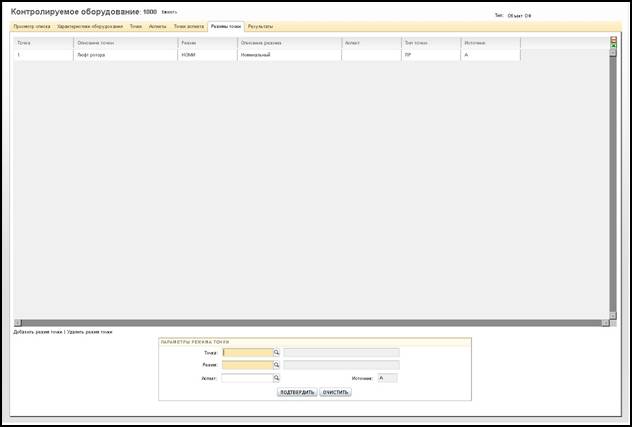

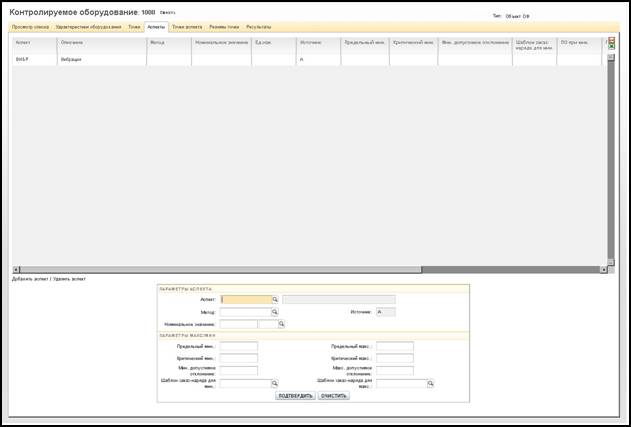

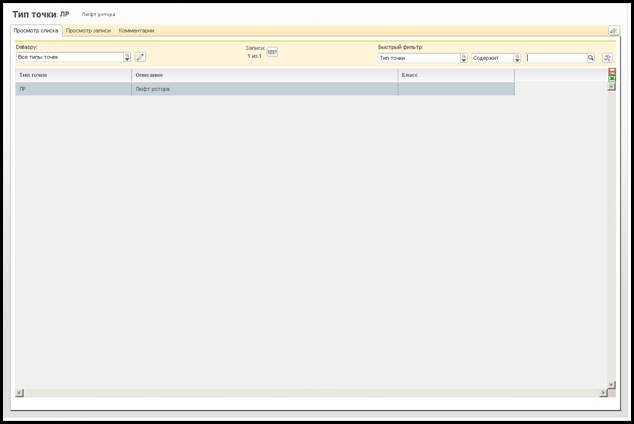

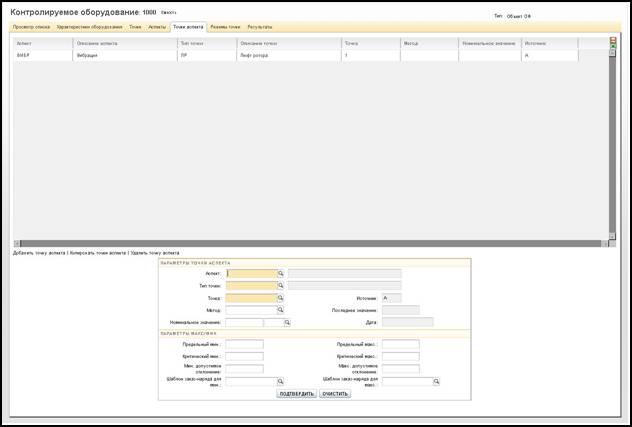

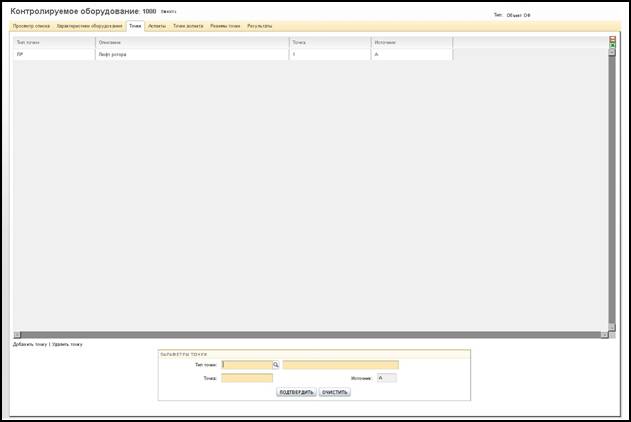

Для регистрации результатов инспекции для контролируемого оборудования фиксируются: «Точки» (Рисунок 51), «Аспекты» (Рисунок 52), «Точки аспекта» (Рисунок 53) и «Режимы точки» (Рисунок 54).

Рисунок 51

Рисунок 52

Рисунок 53

Рисунок 54

3.7 Определение входящих сообщений

Для оповещения инициаторов работ и эксперта по диагностированию о появлении соответствующих заказов-нарядов на исполнение для этих групп пользователей создаются входящие сообщения. Порядок определения входящих сообщений:

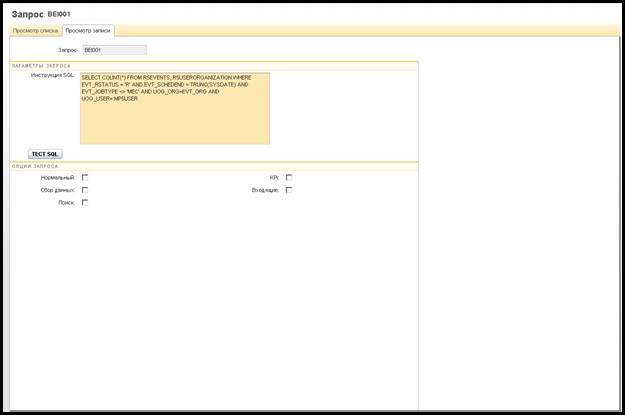

- создание запросов (Рисунки 55, 56);

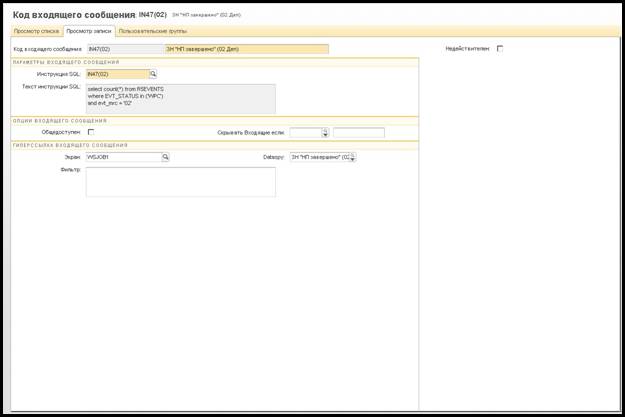

- создание входящих сообщений (Рисунки 57, 58);

- активизация созданных входящих сообщений на ЭФ «Стартовый центр» (Рисунки 59, 60).

Рисунок 55

Рисунок 56

Рисунок 57

Рисунок 58

Рисунок 59

Рисунок 60

3.8 Создание шаблона заказа-наряда

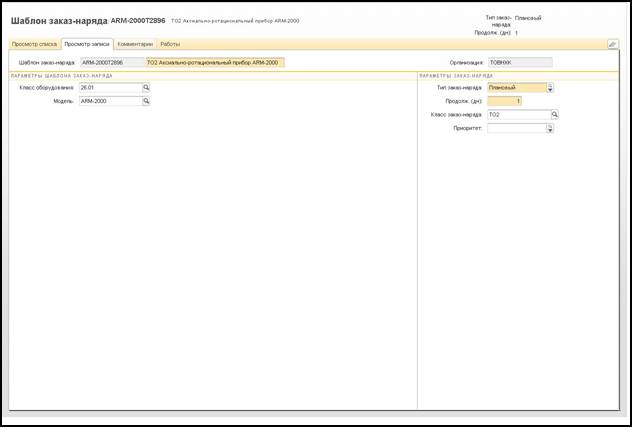

В целях получения диагностического заказа-наряда (тип – «Диагностика») после утверждения планировщиком ОДУН результатов инспекции необходимо сформировать шаблон заказа-наряда, в котором в блоке «Параметры заказа-наряда» в поле «Тип заказа-наряда» установить – «Диагностика» (Рисунок 61).

Рисунок 61

4 Лист регистрации изменений

Изм.	Номера страниц	Номер документа	Подпись	Дата	Срок введения
измененных	замененных	новых	аннулиро­ванных
