Пожаробезопасность и технические средства пожаротушения

Федеральное государственное образовательное учреждение высшего профессионального образования

Московская государственная академия ветеринарной медицины и биотехнологии имени .

, ,

Пожаробезопасность и технические средства пожаротушения

методические указания

для студентов очного, заочного и вечернего отделений

Москва 2008

УДК 636.843.52(07)

, , Лебедева и технические средства пожаротушения: Методические указания.- М: ФГОУ ВПО МГАВМ и Б им. ,2008,с

В настоящих методических указаниях приведены основные типы огнетушителей, дана огнетушащих средств.

Предназначены для студентов очного, заочного и вечернего отделений факультетов ветеринарной медицины, зоотехнологий и агробизнеса, товароведения и, экспертизы товаров и ветеринарно – биологического.

Рецендент: - инженер по пожарной безопасности ФГОУ ВПО МГАВМ и Б им. .

Утверждены учебно - методической комиссией факультета зоотехнологий и агробизнеса в животноводстве

(протокол № от.....)

1. ПОЖАРНАЯ ПРОФИЛАКТИКА

Пожарная профилактика – комплекс инженерно-технических и организационных мероприятий, направленных на обеспечение противопожарной защиты.

Целью пожарно-профилактической работы является поддержание в стране высокого уровня пожарной безопасности в городах, населённых пунктах, местах концентрации материальных ценностей путём приведение их в образцовое противопожарное состояние.

Основными задачами профилактической работы являются: разработка и осуществление мероприятий, направленных на устранение причин, которые могут вызвать возникновение пожаров; ограничение распространения возможных пожаров и создание условий для успешной эвакуации людей и имущества в случае пожара; обеспечение своевременного обнаружения возникшего пожара, быстрого вызова пожарной охраны и успешного тушения пожара.

Профилактическая работа на объектах включает: периодические проверки состояния пожарной безопасности в целом и его отдельных участков, а также обеспечение контроля за своевременным выполнением предложенных мероприятий; проведение пожарно-технических обследований объекта представителями Государственного пожарного надзора (Госпожарнадзор) с вручением предписаний, установление действенного контроля за выполнением предписаний и приказов, изданных по ним; постоянный контроль за проведением пожароопасных работ, выполнением противопожарных требований на объектах нового строительства, при реконструкции и переоборудовании цехов, установок, мастерских, складов и других помещений; проведение бесед-инструктажей и специальных занятий с рабочими и служащими объекта по вопросам пожарной безопасности (а также с временным рабочими других предприятий и организаций, прибывших на объект) и других мероприятий по противопожарной пропаганде и агитации; проверку исправности и правильного содержания стационарных автоматических и первичных средств пожаротушения, противопожарного водоснабжения и систем извещения о пожарах, мастерских, складах и на отдельных агрегатах систем пожарной автоматики. Основной метод профилактической работы - устранение выявленных входе проверки недочетов на месте, а при отсутствии такой возможности - в кратчайший срок. Такие мероприятия, как оборудование цехов, мастерских, складов установками пожарной автоматики, замена горючих веществ менее горючими и т. п., оформляются предписаниями или актами, которые вручаются руководителям предприятий.

Органы Госпожарнадзора признаны осуществлять контроль за соблюдением действующих правил и норм пожарной безопасности при проектировании, строительстве, реконструкции и эксплуатации зданий и сооружений. Основной формой пожарно-профилактической работы органов Госпожарнадзора на объектах народного хозяйства, в том числе и на предприятиях бытового обслуживания населения, являются пожарно-технические обследования (ПТО), которые проводятся в целях контроля за соблюдением утвержденных в установленном порядке правил и норм, направленных на предотвращение пожаров, успешное их тушение, обеспечение безопасности людей в случае возникновения пожара, а также на обеспечение зданий и сооружений средствами противопожарной защиты. Именно в ходе обследований устанавливается истинное состояние пожарной безопасности объектов и администрации предлагается осуществить комплекс пожарно-профилактических мероприятий.

Предприятия бытового и коммунального обслуживания, базы, склады, научно - исследовательские и проектные институты, техникумы, профессионально – технические училища и жилые дома повышенной этажности, в которых располагаются предприятия бытового обслуживания, относящиеся к объектам 2 группы (в зависимости от их важности и пожарной опасности – согласно Положению о Госпожарнадзоре), детально обследуются закреплёнными за объектом работниками Госпожарнадзора не реже одного раза в год.

К числу первоочередных пожарно-профилактических мероприятий на предприятиях бытового обслуживания относятся следующие: внедрение пожаробезопасных технических моющих средств на участках обезжиривания и очистки поверхностей деталей, агрегатов и готовой продукции; определение параметров взрывопожарной опасности веществ и материалов, используемых в технологических процессах; оборудование зданий и сооружений установками пожарной автоматики и организация их повседневного обследования; изоляция пожароопасного оборудования или вынос его на открытые площадки; использование противопожарных преград, быстродействующих преград, быстродействующих клапанов (шиберов, заслонок) для предотвращения распространения пожаров в помещениях и в коммуникациях; запрещение применения горючих материалов для отделки путей эвакуации, внедрение систем противодымной защиты в пожароопасных производственных зданиях, упорядочение огневых работ и т. д.

2. ПОЖАР КАК ФАКТОР ТЕХНОГЕННОЙ КАТАСТРОФЫ

Пожар - это горение вне специального очага, которое не контролируется и может привести к массовому поражению и гибели людей, а также к населению экологического, материального и другого вреда.

Горение – это химическая реакция окисления, сопровождающаяся выделением теплоты и света. Для возникновения горения требуется наличие трёх факторов: горючего вещества, окислителя и источника загорания. Окислителями могут быть кислород, хлор, фтор, йод, окиси азота и другие. Кроме того, необходимо, чтобы горючее вещество было нагрето до определённой температуры и находилось в определённом количественном соотношении с окислителем, а источник загорания имел определенную энергию.

Наибольшая скорость горения наблюдается в чистом кислороде. При уменьшении содержания кислорода в воздухе горение прекращается. Горение при достаточной концентрации окислителя называется полным, а при его нехватке – неполным.

Выделяются три основных вида самоускорения химической реакции при горении: тепловой, цепной и цепочно-тепловой. Тепловой механизм связан с экзотермичностью процесса окисления и возрастанием скорости химической реакции с повышением температуры. Цепное ускорение реакции связано с катализом превращений, которое осуществляют промежуточные продукты превращений. Реальные процессы горения осуществляются, как правило, по комбинированному (цепочно-тепловой) механизму.

Процесс возникновения горения подразделяется на несколько видов.

Вспышка – быстрое сгорание горючей смеси, не сопровождающееся образованием сжатых газов.

Возгорание – возникновение горения под воздействием источника зажигания.

Воспламенение – возгорание, сопровождающееся появлением пламени.

Самовозгорание –явление резкого увеличения скорости экзотермических реакций, приводящее к возникновению горения веществ при отсутствии источника зажигания. Различают несколько видов самовозгорания:

- химическое – от воздействия на горючие вещества кислорода, воздуха, воды или взаимодействия веществ;

- микробиологическое – происходит при определенной влажности и температуры в растительных продуктах (самовозгорание зерна);

- тепловое – вследствие долговременного воздействия незначительных источников тепла (например, при температуре 100оС, ДВП склонны к самовозгоранию).

Самовоспламенение – самовозгорание, сопровождается появлением пламени.

Взрыв – чрезвычайно быстрое (взрывчатое) превращение, сопровождающееся выделением энергии с образованием сжатых газов.

Основными показателями пожарной опасности являются температура самовоспламенения и концентрационные пределы воспламенения.

Температура самовоспламенения характеризует минимальную температуру вещества, при которой происходит резкое увеличение скорости экзотермических реакций, заканчивающееся возникновением пламенного горения.

Температура вспышки – самая низкая (в условиях специальных испытаний) температура горючего вещества, при которой над поверхностью образуются пары и газы, способные вспыхивать в воздухе от источника зажигания, но скорость их образования еще недостаточна для последующего горения.

По этой характеристике горючие жидкости делятся на 2 класса: 1) жидкости с tвсп‹ 61оС (бензин, этиловый спирт, ацетон, нитроэмали и т. д.) – легковоспламеняющиеся жидкости (ЛВЖ); 2) жидкости с tвсп › 61оС (масло, мазут, формальдегид и др.) – горючие жидкости (ГЖ).

Температура воспламенения – температура горения вещества, при которой оно выделяет горючие пары и газы с такой скоростью, что после воспламенения их от источника зажигания возникает устойчивое горение.

Температурные пределы воспламенения – температуры, при которых насыщенные пары вещества образуют в данной окислительной среде концентрации, равные соответственно нижнему и верхнему концентрационным пределам воспламенения жидкостей.

Горючими называются вещества, способные самостоятельно гореть после изъятия источника загорания.

По степени горючести вещества делятся на: горючие (сгораемые), трудногорючие (трудносгораемые) и негорючие (несгораемые).

К горючим относятся такие вещества, которые при воспламенении посторонним источником продолжают гореть и после его удаления.

К трудносгораемым относятся такие вещества, которые не способны распространять пламя и горят лишь в месте возникновения источника зажигания (импульсов).

Горючие вещества могут быть в трех агрегатных состояниях: жидком, твердом и газообразном. Большинство горючих веществ независимо от агрегатного состояния при нагревании образует газообразные продукты, которые при смешивании с воздухом, содержащим определенное количество кислорода, образуют горючую среду. Горючая среда может образоваться при тонкодисперсном распылении твёрдых и жидких веществ.

Из горючих газов и пыли образуются горючие смеси при любой температуре, в то время как твердые вещества и жидкости могут образовать горючие смеси только при определенных температурах.

В производственных условиях может иметь место образование смесей горючих газов или паров в любых количественных соотношениях. Однако взрывоопасными эти смеси могут быть только тогда, когда концентрация горючего газа или пара находится между границами воспламеняемых концентраций.

Минимальная концентрация горючих газов и паров в воздухе, при которой они способны загораться и распространять пламя, называющееся нижним концентрационным пределом воспламенения.

Максимальная концентрация горючих газов и паров, при которой еще возможно распространение пламени, называется верхним концентрационным пределом воспламенения.

Указанные пределы зависят от температуры газов и паров: при увеличении температуры на 100оС величины нижних пределов воспламенения уменьшаются на 8-10%, верхних – увеличиваются на 12-15%.

Пожарная опасность вещества тем более чем ниже нижний и выше верхний пределы воспламенения и чем ниже температура самовоспламенения.

Пыли горючих и некоторых не горючих веществ (например, алюминий, цинк) могут в смеси с воздухом образовать горючие концентрации.

Наибольшую опасность по взрыву представляет взвешенная в воздухе пыль. Однако и осевшая на конструкциях пыль представляет опасность не только с точки зрения возникновения пожара, но и вторичного взрыва, вызываемого в результате взвихривания пыли при первичном взрыве.

Минимальная концентрация пыли в воздухе, при которой происходит её загорание, называется нижним пределом воспламенения пыли.

Поскольку достижение очень больших концентраций пыли во взвешенном состоянии практически нереально, термин «верхний предел воспламенения» к пыли не применяется.

Воспламенение жидкости может произойти только в том случае, если над её поверхностью имеется смесь паров с воздухом в определённом количественном соотношении, соответствующим нижнему температурному пределу воспламенения.

3. ОГНТУШАЩИЕ ВЕЩЕСТВА

В практике тушения пожаров наибольшее распространение получили следующие принципы прекращения горения:

1) изоляция очага горения от воздуха или снижение концентрации кислорода путём разбавления воздуха негорючими газами;

2) охлаждение очага горения ниже определённых температур;

3) интенсивное торможение (ингибирование) скорости химической реакции в пламени;

4) механический срыв пламени струёй газа или воды;

5) создание условий огнепреграждения (условий, когда пламя распространяется через узкие каналы).

Вещества, которые создают условия, при которых прекращается горение, называются огнегасящими. Они должны быть дешевыми и безопасными в эксплуатации не приносить вреда материалам и объектам.

Вода является хорошим огнегасящим средством, обладающим следующими достоинствами: охлаждающее действие, разбавление горючей смеси паром (при испарении воды её объем увеличивается в 1700 раз), механическое воздействие на пламя, доступность и низкая стоимость, химическая нейтральность.

Недостатки: нефтепродукты всплывают и продолжают гореть на поверхности воды; вода обладает высокой электропроводностью, поэтому её нельзя применять для тушения пожаров на электроустановках под напряжением.

Пар применяют в условиях органического воздухообмена, а также в закрытых помещениях с наиболее опасными технологическими процессами. Гашение пожара паром осуществляется за счёт изоляции поверхности горения от окружающей среды. При гашении необходимо создать концентрацию пара приблизительно 35%.

Пены применяют для тушения твёрдых и жидких веществ, не вступающих во взаимодействие с водой. Огнегасящий эффект при этом достигается за счёт изоляции поверхности горючего вещества от окружающего воздуха. Огнетушащие свойства пены определяются её кратностью – отношением объёма пены к объёму её жидкой фазы, стойкостью, дисперсностью, вязкостью. В зависимости от способа получения пены на химические и воздушно-механические.

Воздушно-механическую пену низкой (до 20), средней (до 200) и высокой (свыше 200) кратности получают с помощью специальной аппаратуры и пенообразователей.

Инертные газообразные разбавители: двуокись углерода, азот, дымовые и отработавшие газы, пар, аргон и другие.

Ингибиторы – на основе предельных углеводородов, в которых один или несколько атомов водорода замещены атомами галоидов (фтор, хлор, бром). Галоидоуглеводороды плохо растворяются в воде, но хорошо смешиваются со многими органическими веществами:

- тетрафтордиброммэтан (хладон 114В2),

- бромистый метилен

- трифторбромметан (хладон 13В1)

Порошковые составы, несмотря на их высокую стоимость, сложность в эксплуатации и хранении, широко применяются для прекращения горения твердых, жидких и газообразных горючих материалов.

4. ОСНОВНЫЕ ТИПЫ ОГНЕТУШИТЕЛЕЙ

4.1. Назначение и классификация огнетушителей

Ещё в 19 веке впервые для тушения пожаров начали применять стеклянные колбы с водой. Первый огнетушитель был создан ещё в 20 веке английским изобретателем Джорджем Менби. Это был металлический цилиндр с водой,

которая вылетала из него под действием сжатого воздуха.

Метод тушения горючих жидкостей с помощью пены, получаемой в результате химической реакции между щелочным и кислотным растворами, был предложен в 1904 году русским инженером Лореном. Пену для тушения приходилось выкачивать из огнетушителя насосом. Затем долгое время, в прочем, как и сегодня, самыми распространёнными считались порошковые и углекислотные огнетушители.

И если первые компактны и легки, но при этом малоэффективны, то вторые, несмотря на то, что являются наиболее продвинутыми, имеют мощные габариты и неподъёмный вес.

В настоящее время самыми распространёнными огнетушителями являются те, в которых в качестве огнегасительного вещества используется пена, порошковые составы и инертные газы.

Огнетушители - технические устройства, предназначенные для тушения пожаров в начальной стадии их возникновения.

Рис.1. классы пожаров

На этикетке огнетушителя при помощи доступных пиктограмм обозначены классы пожаров, для ликвидации которых он предназначен, а также указывается его огнетушащая способность, то есть какой модельный очаг может погасить данный огнетушитель (рис.1).

От эффективности и надежности огнетушителя, а также от умелого его применения зависит не только дальнейшее развитие пожара и его последствия, но и жизни людей. В этих целях на этикетках в виде пиктограмм даются краткие рекомендации по применению огнетушителя (рис.2).

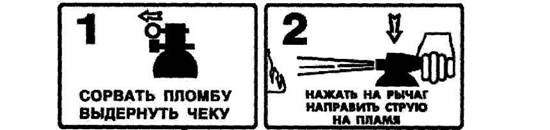

Рис. 2. Рекомендации по применению огнетушителей

1. Правила приведения огнетушителя в действие указаны на этикетке, помещённой на корпусе огнетушителя.

2. При тушении электроустановок, находящихся под напряжением, не допускается подводить раструб ближе 1 м до электроустановки и пламени.

3. Перезарядка и ремонт огнетушителей должен производится в специализированных организациях на зарядных станциях.

4. Эксплуатация огнетушителей без чеки и пломбы завода – изготовителя или организации, производившей перезарядку, не допускается.

5. Огнетушители должны размещаться в легкодоступных и заметных местах. Не допускается хранение и эксплуатация огнетушителей в местах, где температура может повышаться до 50о С и под прямыми лучами солнца.

6. Необходимо соблюдать осторожность при выпуске огнетушащего вещества из раструба т. к. температура на его поверхности может понижаться до минус 60-70оС.

7. После применения огнетушителя в закрытом помещении, помещение необходимо проветрить.

8. Рекомендуется периодически проверять массу заряда – не реже одного раза в два года. Величина массы баллона с запорно-пусковым устройством без заряда выбита на корпусе запорного устройства (см. рис. 3).

Рис.3 Маркировка на корпусе запорно - пускового устройства.

Огнетушители классифицируются по виду используемого огнетушащего вещества, объему корпуса и способу подачи огнетушащего состава.

По виду огнетушащего вещества:

- пенные;

- газовые;

- порошковые;

- комбинированные.

По объёму корпуса:

- ручные малолитражные с объёмом корпуса до 5 л;

- промышленные ручные с объёмом корпуса от 5 до 10 л;

- стационарные и передвижные с объёмом корпуса свыше 10 л.

По способу подачи огнетушащего состава:

- под давлением газов, подаваемых из специального баллончика, размещённого в корпусе огнетушителя;

- под давлением газов, закаченных в корпус огнетушителя;

- под собственным давлением огнетушащего средства.

По виду пусковых устройств:

- с вентильным затвором;

- с запорно-пусковым устройством пистолетного типа;

- с пуском от постоянного источника давления.

Этой классификацией не исчерпываются все показатели многочисленной группы огнетушителей. Постоянное совершенствование конструкций, повышение таких показателей как надёжность, технологичность, унификация и др. ведет к созданию новых, более совершенных огнетушителей.

Огнетушители маркируются буквами, характеризующими вид огнетушителя, и цифрами, обозначающими его вместимость.

4.2. Огнетушители воздушно-пенные.

Предназначены для тушения пожаров воздушно-механической пеной (огнетушитель ОВП).

Воздушно-механическую пену образуют из водных растворов и пенообразователей потоками рабочего газа: воздуха, азота или углекислого газа. Воздушно-механическая пена состоит примерно из 90% воздуха, 98% воды и 0,2% пенообразователя.

Пенные огнетушители применяются для тушения пеной начинающихся загораний почти всех твёрдых веществ, а также горючих и некоторых легковоспламеняющихся жидкостей на площади не более 1 м2. Тушить пеной загоревшиеся электрические установки и электросети, находящиеся под напряжением, нельзя, т. к. она является проводником электрического тока. Кроме того, пенные огнетушители нельзя применять при тушении щелочных металлов натрия и калия, потому что они, взаимодействуют с водой, находящейся в пене, выделяют кислород, который усиливает горение, а также при тушении спиртов, так как они поглощают воду, растворяясь в ней, и при попадании на них пена быстро разрушается.

К недостаткам пенных огнетушителей относится узкий температурный диапазон применения (+5оС - +45оС), высокая коррозийная активность заряда, возможность повреждения объекта тушения, необходимость ежегодной перезарядки.

Воздушно-пенные огнетушители бывают ручные (ОВП-5 и ОВП-10) и
стационарные (ОВП-100, ОВПУ-250).

Воздушно-пенный огнетушитель ОВП-10 (рисунок 4) состоит из стального корпуса, в котором находится 4-6 % водный раствор пенообразователя ПО-1, баллончика высокого давления с углекислотой для выталкивания заряда, крышки с запорно-пусковым устройством, сифонной трубки и раструба-насадки для получения высокократной воздушно-механической пены.

Огнетушитель приводится в действие нажатием руки на пусковой рычаг, в результате чего разрывается пломба и шток прокалывает мембрану баллона с углекислотой. Последняя, выходя из баллона через дозирующее отверстие, создает давление в корпусе огнетушителя, под действием которого раствор по сифонной трубке поступает через распылитель в раструб, где в результате перемешивания водного раствора пенообразователя с воздухом образуется воздушно-механическая пена.

Кратность получаемой пены (отношение ее объема к объему продуктов, из которых она получена, составляет в среднем 5, а стойкость время с момента ее образования до полного распада) -20 минут. Стойкость химической пены 40 минут.

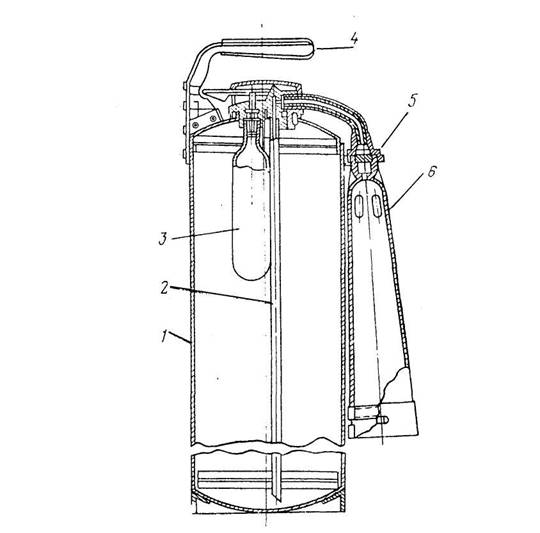

1-копрус; 2-сифонная трубка; 3-балон; 4-рукоятка; 5-распылитель; 6-раструб.

Рис.4. Воздушно-пенный огнетушитель ОВП-10

Таблица 1- Основные технические данные воздушно-пенных огнетушителей.

Тип огнетушителя	ОВП-5	ОВП-10
Производительность по пене, л	270	570
Дальность струи пены, м	4,5	4,5
Продолжительность действия, с	20	45
Масса огнетушителя с зарядом, кг	7,5	14

4.3.Огнетушители газовые.

К их числу относятся углекислотные, в которых в качестве огнетушащего вещества применяют сжиженный диоксид углерода (углекислоту), а также аэрозольные и углекислотно-бромэтиловые, в качестве заряда в которых применяют галоидированные углеводороды, при подаче которых в зону горения тушение наступает при относительно высокой концентрации кислорода (14-18 %).

Углекислотные огнетушители выпускаются как ручные (ОУ-2, ОУ-5, ОУ-8), так и передвижные (ОУ-25, ОУ-80). Ручные огнетушители (рисунок 5) одинаковы по устройству и состоят из стального высокопрочного баллона, в горловину которого ввернуто запорно-пусковое устройство вентильного или пистолетного типа, сифонной трубки, которая служит для подачи углекислоты из баллона к запорно-пусковому устройству, и раструба-снегообразователя. В огнетушителе ОУ-8 раструб присоединяется к запорной головке через бронированный шланг длиной 0,8 м. Баллоны огнетушителей заполнены жидкой углекислотой под давлением 6-7 МПа.

Для приведения в действие углекислотного огнетушителя необходимо направить раструб-снегообразователъ на очаг пожара и отвернуть до отказа маховичок или нажать на рычаг запорно-пускового устройства. Переход жидкой углекислоты в углекислый газ сопровождается резким охлаждением и часть ее превращается в «снег» в виде мельчайших кристаллических частиц (t=-72°С). Во избежание обморожения рук нельзя дотрагиваться до металлического раструба. При переходе углекислоты из жидкого состояния в газообразное происходит увеличение объема в 400-500 раз.

Углекислотные огнетушители (ОУ-2, ОУ-5, ОУ-8) предназначены для тушения загораний различных веществ и материалов, за исключением веществ, которые могут гореть без доступа воздуха, загораний на электрифицированном и городском транспорте, электроустановок под напряжением до 380 В, загорания в музеях, архивах, офисных помещениях при наличии оргтехники, в жилых помещениях. Преимуществом углекислотных огнетушителей является отсутствие следов тушения, т. к. углекислота после использования не оставляет следов. Температурный режим хранения и применения углекислотных огнетушителей от минус 40оС до плюс 50оС.

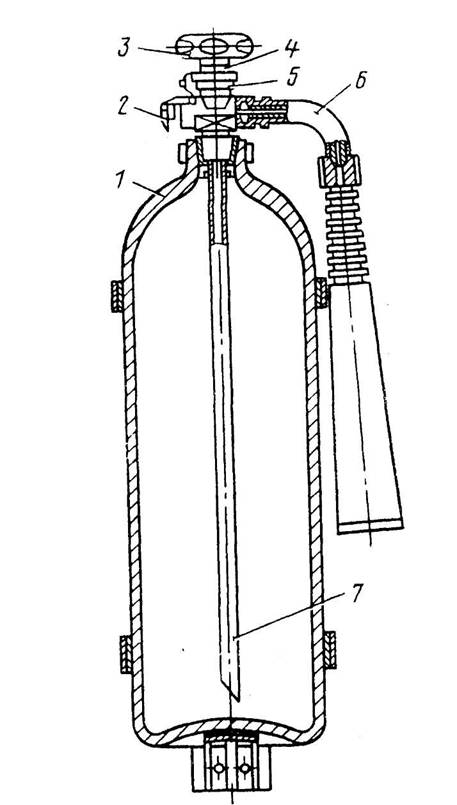

1- баллон; 2- предохранитель; 3- маховичок вентиля-запора; 4- металлическая пломба; 5- вентиль; 6- поворотный механизм с раструбом; 7- сифонная трубка.

Рис.5. Углекислотный огнетушитель ОУ-5.

Углекислотно-бромэтиловые огнетушители ОУБ-ЗА и ОУБ-7А

представляют собой стальные тонкостенные баллоны (толщина стенки 1,5-2 мм) сварной конструкции. В горловину баллона ввернута запорная головка рычажного типа с распыляющей насадкой и сифонной трубкой. Емкость баллонов соответственно 3,2 и 7,4 л.

Огнетушащим зарядом является состав 4НД (97 % бромэтила и 3 % углекислого газа). Огиегасительное действие бромистого этила основано на торможении химических реакций горения, поэтому его часто называют антикатализатором или ингибитором. Для выброса заряда в огнетушитель закачивают воздух под давлением 0,9 МПа.

Время действия огнетушителей 20-30 с при длине струи 3-4 м.

Огнетушители этого типа предназначены для тушения небольших загораний различных горючих веществ, тлеющих материалов, а также электроустановок, находящихся под напряжением до 380 В. Их используют в складских помещениях, на грузовых и специализированных автомобилях, на бензораздаточных колонках и т. д. Огнетушители могут быть применены при температуре окружающего воздуха от минус 60°С до плюс 60 °С. Огнегасительный эффект этих огнетушителей в 14 раз выше, чем углекислотных.

Огнетушители аэрозольные (хладоновые) используют в тех же случаях, что и угдекислотно-бромэтиловые. Огнетушащий состав хладон (фреон), 114В2, 13В1 в процессе пожаротушения не оказывает воздействия на защищаемые материалы и оборудование, что позволяет использовать данные огнетушители при тушении пожаров электронного оборудования, картин и музейных экспонатов. Наша промышленность выпускает огнетушители марок ОАХ, ОХ-3 и др.

4.4. Огнетушители порошковые

Для тушения небольших очагов загораний горючих жидкостей, газов, электроустановок напряжением до 1000В, металлов и их сплавов используются порошковые огнетушители (ОП). Порошковые огнетушители заряжены огнетушащим порошком и закачаны газом (воздух, азот, углекислота) до давления 16 атм. Предназначены для тушения пожаров класса А, В, С или ВС в зависимости от типа применяемого порошка, а также электроустановок, находящихся под напряжением до 1000 ВС. Снабжены запорными устройствами, обеспечивающими свободное открывание и закрывание простым движением руки. Манометр установлен на головке огнетушителя и показывает степень его работоспособности. Эксплуатируется при температуре от -40 до +500 С. Перезарядка – один раз в пять лет.

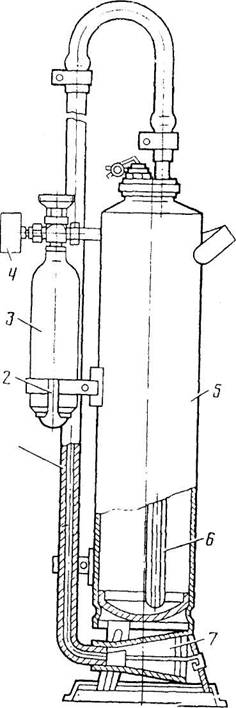

Рин.6. Огнетушитель порошковый ОП-10

1- удлинитель; 2- кронштейн; 3- баллон с рабочим газом; 4- манометр; 5- корпус; 6- сифонная трубка; 7- насадок.

Порошковый огнетушитель ОП-10 (рисунок 6) содержит в тонкостенном десятилитровом баллоне порошок ПС-1 (углекислый натрий с добавками). Подается с помощью сжатого газа (азот, диоксид углерода, воздух), хранящегося в дополнительном баллончике емкостью 0,7 л под давлением 15 МПа. Применяется для тушения загораний щелочных металлов (лития, калия, натрия) и магниевых сплавов.

В других огнетушителях этого типа используются порошковые составы: ПСБ (бикарбонат натрия с добавками), ПФ (фосфорно-аммонийные соли с добавками), предназначенные для тушения древесины, горючих жидкостей и электрооборудования, СИ-2 (силикагель с наполнителем) - для тушения

нефтепродуктов.

Огнетушитель самосрабатывающий порошковый (ОСП) - это новое поколение средств пожаротушения. Он позволяет с высокой эффективностью тушить очаги загорания без участия человека.

Огнетушитель представляет собой герметичный стеклянный сосуд диаметром 50 мм и длиной 440 мм, заполненный огнетушащим порошком массой 1 кг. Устанавливается над местом возможного загорания с помощью металлического держателя. Срабатывает при нагреве до 100°С (ОСП-1) и до 200 °С (ОСП-2). Защищаемый объем до 9 м3.

Огнетушители ОСП предназначены для тушения очагов пожаров твердых материалов органического происхождения, горючих жидкостей или плавящихся твердых тел, электроустановок, находящихся под напряжением до 1000 В.

Достоинства ОСП: тушение пожара без участия человека, простота монтажа, отсутствие затрат при эксплуатации, экологически чист, нетоксичен, при срабатывании не портит защищаемое оборудование, может устанавливаться в закрытых объемах с температурным режимом от минус 50 °С до плюс 50 °С.

4.5. Огнетушители водные

В настоящее время разработаны и предложены новые водные огнетушители, в которых использовано самое распространенное вещество для тушения огня – вода со смачивающими добавками.

Главной особенностью представленных водных огнетушителей является распылитель, образующий тонкораспылённую воду при небольших давлениях и обеспечивающий её проникновение в очаг пожара с безопасного расстояния.

Струя тонкораспылённой воды до 100 микрон обеспечивает гарантированное тушение пожара на площади 7 м2.

Способность тонкораспылённой воды поглощать тепло и осаждать продукты сгорания приводит к снижению температуры окружающей среды и продуктов горения, что обеспечивает безопасность людей находящихся в помещении, где произошел пожар.

В отличие от порошковых, использование водных огнетушителей даёт возможность человеку контролировать процесс тушения пожара без специальных средств индивидуальной защиты и не наносит вред органам дыхания.

Водные огнетушители являются одними из наиболее эффективных, экологически чистых и безопасных средств пожаротушения. Они предназначены для тушения: - твёрдых и жидких горючих материалов,

- тушения электрооборудования, находящегося под напряжением до 1000В, с расстояния не менее 1м.

Преимущества водных огнетушителей:

- высокой КПД мелкораспылённой струи;

- безопасность и экологичность;

- возможность работы при температурах до -30оС;

- простота использования;

- экологическая безопасность;

- длительный, до 10 лет срок эксплуатации.

5. ПРОТИВОПОЖАРНЫЙ ВОДОПРОВОД

Противопожарные водопроводы в соответствии с требованием СНиП устраивают в жилых зданиях высотой 12 этажей и более.

В жилых зданиях высотой от 12 до 15 этажей устраивают объединённый хозяйственно – противопожарный водопровод. Высотой 16 этажей и более – раздельные, противопожарный и хозяйственно – питьевой водопроводы.

В состав оборудования пожарного крана входят пожарный вентиль, шланг длинной 10-20 м и пожарный ствол с наконечником. Противопожарный водопровод должен обеспечивать подачу необходимого количества воды под определённым напором к любому из имеющихся на нем пожарных кранов. При пожаротушении могут действовать один кран или одновременно несколько кранов. Если напор в сети недостаточен, устанавливают противопожарный насос, включающийся автоматически.

6. СПРИНКЛЕРНЫЕ И ДРЕНЧЕРНЫЕ СИСТЕМЫ

В некоторых зданиях устанавливают автоматические (спринклерные) или полуавтоматические (дренчерные) системы пожаротушения.

Спринклерная установка служит для локального пожаротушения на нормативно заданной площади защищаемого помещения. Она представляет собой сеть водных труб, прикреплённых на потолке здания с ввинченными в них головками-распылителями. В такую сеть с помощью насосов подаётся вода из водопровода или резервуара. Основная часть оборудования – спринклерная головка – распылитель. При повышении температуры сверх установленной вставка, состоящая из легкоплавкого металла, расплавляется и открывает путь воде. Вода, ударившись в спринклерную головку, широко разбрызгивается по сторонам. Вставки рассчитаны на температуру 72,95,141 и 182оС. Спринклеры располагаются так, чтобы одна головка обслуживала 12 м2 площади пола, а там, где пожарная опасность повышена - 10м2. Вода, двигаясь во время пожара по сетям спринклера, приводит в действие контрольный сигнальный аппарат. В тёплых помещениях спринклерная сеть постоянно заполнена водой, а в необогреваемых - воздухом, который при возникновении пожара вытесняется водой.

Дренчерное оборудование предназначено для создания водяных завес, позволяющих отсечь очаг пожара от остального помещения. Отличается от спринклерного тем, что не имеет расплавляющихся вставок. Дренчеры запускают ручным или автоматическим способом.

7. МОДУЛИ ПОРОШКОВОГО ПОЖАРОТУШЕНИЯ

В современном мире, характеризующимся ускорением технического прогресса, вероятность возникновения пожаров постоянно растет. Причем в большинстве случаев пожары сопровождаются большой скоростью распространения фронта горения, поэтому для их подавления необходимы средства, обеспечивающие тушении пожаров до прибытия подразделений пожарной охраны. Использование для этой цели индивидуальных средств пожаротушения – огнетушителей ограничено, поскольку для их приведения в действие требуется присутствие людей. Наиболее надежным средством предотвращения пожаров могут служить автоматические системы пожаротушения, сводящие к минимуму человеческий фактор, однако повсеместное их использование невозможно из-за их высокой стоимости.

Вот почему разработка недорогих модулей средств пожаротушения, работающих в автономном (энергонезависимом) или автоматическом режимах является весьма актуальной и имеет большое практическое значение.

В настоящее время разработан и освоен в серийном поточном производстве номенклатурный ряд модулей порошкового пожаротушения «Мангуст» с массой огнетушащего порошка от 1,8 до 20 кг (в зависимости от модификации) потолочного, настенного и наземного исполнения, которые по технико-экономическим показателям превосходят существующие отечественные и зарубежные аналоги. Разработанные модули обладают высокой огнетушащей способностью, универсальностью, обеспечивают эффективное тушение очагов пожара классов А, В, С и электрооборудования, находящегося под напряжением. Модули приводятся в действие электрическим сигналом небольшой мощности, сохраняют высокую надежность работы в течении 10 лет, имеют широкий температурный диапазон применения (от минус 50º до плюс 50º С), долговечны, используемые в его составе вещества экологически безопасны, легко утилизируются.

Разработанные модули являются основным элементом для построения модульных автоматических установок порошкового пожаротушения. Могут запускаться в работу от штатных систем пожарной автоматики или систем пожарной сигнализации в автоматическом режиме, сигнально-пусковых устройств в автономном режиме, или вручную. Источником сигнала для запуска модуля в работу является автономное сигнально-пусковое устройство. Это небольшой прибор, который устанавливается рядом с модулем, служит для обнаружения в закрытых помещениях очагов загораний, сопровождающихся повышением температуры и выдачи электрического импульса на запуск модуля в работу. Сигнально-пусковые устройства выполняют функции сложных автоматических систем – сначала при достижении 60 градусов срабатывает сигнализация, извещающая о возникновении пожара, а затем при достижении более высокой температуры, равной 72 градусам, происходит запуск тушащих устройств в работу.

Принцип действия модулей основан на подаче высоконапорной газопорошковой струи огнетушащего порошка в очаг пожара. Он состоит (см. рисунок 7 из корпуса 1, в котором размещаются огнетушащий тонкодисперсный порошок «ИСТО-1» и низкотемпературное газогенерирующее устройство 3 с электровоспламенителем 4 и аэратором 5 для псевдоожижения порошка. В нижней части корпуса находится сопловое отверстие с установленным насадком-распылителем 6 для истечения газопорошковой смеси в зону пожара.

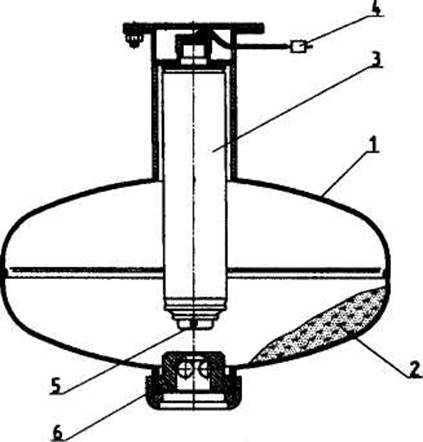

Рис.7 Модуль для пожаротушения

Принцип работы модуля заключается в следующем. При достижении на поверхности температурных датчиков заданной температуры, срабатывает электрозапускающий элемент, который подает напряжение на контакт электровоспламенителя и приводит его в действие. Газы, образующиеся при термическом разложении состава, вспушивают огнетушащий порошок и создают в корпусе избыточное давление. При достижении рабочего давления вскрывается мембрана и газопорошковая струя под большим давлением подается в очаг пожара.

Модули порошкового пожаротушения «Мангуст» могут тушить пожары при различной ориентации в пространстве и за счет этого обладают значительно более широкими функциональными возможностями по сравнению с другими типами модулей, созданными в России и за рубежом. Применение таких изделий позволяет исключить возможность образование затененных для модуля зон, недоступных для прямого воздействия на них огнетушащего вещества и, таким образом, значительно повысить надежность тушения очагов пожара.

Все разработанные изделия являются изделиями импульсного действия и могут тушить электрооборудование, находящиеся под напряжением, без ограничения его величины.

Так, например, модуль «Мангуст-6И» потолочного исполнения, снаряженный 6 кг огнетушащего порошка, обеспечивают тушение очагов пожара на площади до 50 м² и в объеме до 150 м³ с высоты до 9 метров.

Благодаря используемому в них огнетушащему материалу (порошку) они универсальны, могут применяться для тушения очагов пожара различных веществ, в том числе твердых, жидких, газообразных и электрических установок, находящихся под напряжением.

В отличие от традиционных средств тушения (водяных, пенных, газовых), модули порошкового пожаротушения «Мангуст» имеют ряд преимуществ:

- неприхотливы к требованиям герметичности помещения, могут тушить очаги пожара при открытых проемах и на открытых площадях;

- при их использовании не требуется защита оборудования от повреждения водой, а так же устройства сбора и удаления воды после срабатывания спринклерной (дренчерной) установки пожаротушения;

- при монтаже модульных установок порошкового пожаротушения не требуется наличие отдельного помещения для размещения оборудования, не требуется прокладка трубопроводов большой длины, подающих огнетушащих состав;

- имеют широкий диапазон температурного использования от минус 50 до плюс 50° С.

Модули порошкового пожаротушения экологически безопасны, не содержат токсичных компонентов и озоноразрушающих веществ. Испытания и тесты, проведенные многими государственными учреждениями России, в том числе в Федеральной службе по Экологическому, Техническому и Атомному надзору подтвердили соответствие модулей государственным санитарно-эпидемиологическим правилам и нормативам и их безопасность для человека и окружающей среды.

Выпускаемые предприятием модули являются изделиями многократного использования.

8. БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Безопасность жизнедеятельности / под ред. . – М.: Высшая школа, 1999, - 448 с.

2. Кузьмин труда и противопожарная защита. – М.: Легпромбытиздат, 1998. – 224 с.
