Светильник концентрированного света

ЖКУ 26-2х250-002к "Факел К-2х250Ж"

ПАСПОРТ АЕЛИ. 676174.013-2к

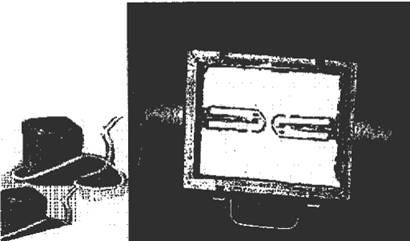

ПРОЖЕКТОР

2008 г.


I. Назначение.

1.1. Светильник концентрированного света ЖКУ 26-2х250-002к (концентрированного светораспределения) предназначен для наружного и архитектурного освещения и может быть установлен на мачтах, опорах, а также на строительных элементах зданий и сооружений.

1.2. Расшифровка условного обозначения светильников по ГОСТ .

1.3. Светильник включается в сеть переменного тока частотой 50 Гц напряже­нием 220 В и должен работать при колебаниях напряжения сети в пределах ±5% от номинального. Степень защиты от пыли и воды IP 53.

1.4. Светильник должен сохранять свои характеристики при температуре окружающей среды от +55°С до -50°С и относительной влажности 80% при температуре окружающей среды 20°С.

2. Технические характеристики.

2.1. Светильник состоит из двух блоков:

-  светового прибора (СП) с двумя натриевыми лампами типа ДНаТ-250;

-  двух пускорегулирующих аппаратов (ПРА), представляющих собой каждый индуктивный дроссель и зажигающее устройство, размещенные в одном корпусе.

2.2. Световой прибор включается в сеть по схеме, указанной на рисунке 1.

2.3. Габаритные и установочные размеры светильника приведены на рисунке 2, ПРА - на рисунке 3.

2.4. Масса светового прибора не более 7,5 Кг, масса ПРА не более 6,0 Кг.

2.5. Светораспределение (справочное) в пространстве приведено на рис. 4.

НЕ нашли? Не то? Что вы ищете?

3. Комплектность

В комплект поставок входят:

-  световой прибор - 1 шт.

-  пускорегулирующий аппарат - 2 шт.

-  лампа ДНаТ-шт.

-  паспорт - 1 шт. на партию.

2

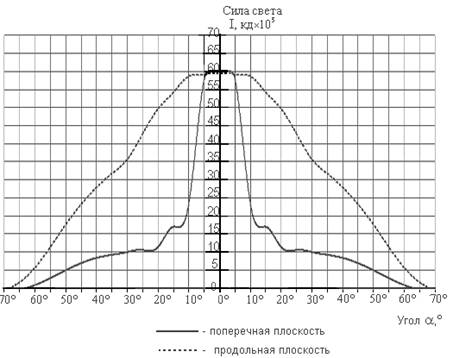

Рис. 4.

7

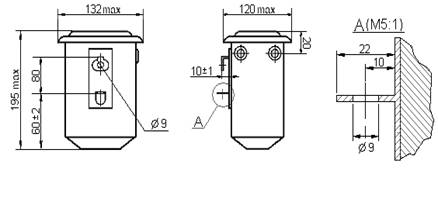

Рис. 3

Светораспределение светильника с двумя лампами ДНаТ-250 по оси.

Угол в градусах

Поперечная плоскость

I, кд

Продольная плоскость

I, кд

0

59547

59547

5

57150

59034

10

22587

58520

15

16850

54003

20

11122

49450

25

10470

42436

30

9822

35420

35

9080

31570

40

8213

27720

50

4791

17453

60

684

6475

6

4. Указания по эксплуатации.

4.1. Для подсоединения светового прибора к ПРА он заряжен кабелем длиной до 1.5 м. По дополнительному заказу потребителя световой прибор заряжается кабелями длиной отличной от указанной, при этом длина кабеля должна быть не более 3.5 м.

4.2. Для установки светового прибора служит скоба - лира с тремя отверстиями. Крепление к опоре производится болтами М10. Ориентация прибора в вертикальной плоскости осуществляется поворотом корпуса с последующей фиксацией последнего в лире, а в горизонтальной плоскости - поворотом корпуса вокруг оси крепления лиры с последующей фиксацией двумя болтами.

4.3. Пускорегулирующий аппарат устанавливается отдельно от светового прибора. Для подключения к сети необходимо снять крышку и ввести кабель в корпус через резиновый ниппель. Подключение провести к клеммам с надписью "Сеть" и к винту заземления, отмеченному знаком "_|_". Световой прибор подключается к клеммам с надписью "Лампа". После подключения крышку с резиновой прокладкой закрепить винтом.

4.4. Лампы в светильнике должны загораться в течение 1 мин, а стабилизация их параметров должна происходить в течение 3-5 минут с момента зажигания.

4.5. Повторное зажигание ламп должно производиться не ранее 3-5 мин после их отключения.

5. Свидетельство о приемке.

Световой(ые) прибор(ы) _________ изготовлен (ы) _______________ 2008 г.

Проверен(ы) на функционирование __________ 2008 г. и признан(ы) годным(и) к

эксплуатации.

Соответствует(ют) техническим условиям ТУ

Подпись ответственного лица / /

6. Сведения об упаковке.

6.1 Светильник упакован согласно требованиям конструкторской документации.

3

7. Указания мер безопасности.

7.1. При включенном напряжении питания запрещается устанавливать и заменять лампы, а также производить любые другие работы с открытыми токоведущими контактами.

7.2. Замену ламп и чистку светового прибора от пыли производить после их остывания.

7.3. В случае боя ламп (центральной трубчатой горелки) амальгаму натрия собрать резиновой грушей, а место, где разбилась лампа, промыть однопроцент­ным раствором марганцовокислого калия.

8. Гарантийные обязательства.

8.1. Срок службы светильника не менее 8 лет при условии соблюдения требований настоящего паспорта и замены перегоревших ламп.

8.2. Предприятие-изготовитель гарантирует работоспособность светильника в течение 2 лет (за исключением ламп).

9. Правила транспортирования и хранения.

9.1. При транспортировке должны быть приняты меры по предохранению светильников от сотрясений и ударов.

9.2. Изделия хранить в помещениях с естественной вентиляцией, при отсутствии кислотных, щелочных и других химически активных паров, вредно действующих на сплавы алюминия.

Температура окружающей среды при хранении должна быть в пределах от +45°С до -60°С.

Верхнее значение абсолютной влажности 98% при 25°C.

4

Рис. 1.

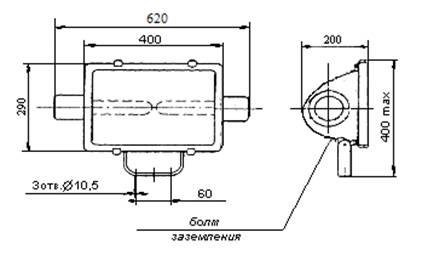

Рис 2.
