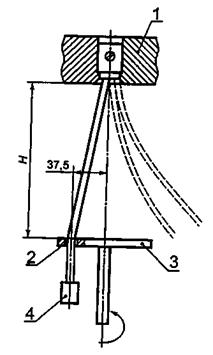

Аппаратура распределения и управления низковольтная (стр. 13 )

Испытательный ток I, А	Коэффициент мощности	Постоянная времени, мс	Соотношение п
I £ 1500	0,95	5	1,41
1500 < I £ 3000	0,90	1,42
3000 < I £ 4500	0,80	1,47
4500 < I £ 6000	0,70	1,53
6000 < I £ 10000	0,50	1,70
10000 < I £ 20000	0,30	10	2,00
20000 < I £ 50000	0,25	15	2,10
50000 < I	0,20	2,20

Таблица 17 — Пределы испытательного усилия, которым подвергаются данные типы органов управления (см. 8.2.5.2.1)

Тип органа управления1)	Усилие, Н
Нижний предел управления	Верхний предел управления
Нажимная кнопка (а)	50	150
Оперируемый одним пальцем (b)
Оперируемый двумя пальцами (с)	100	200
Оперируемый одной рукой (d и е)	150	400
Оперируемый двумя руками (f и g)	200	600
1) См. рисунок 16.

Таблица 18 — Пределы излучаемых помех для 1-й группы условий окружающей среды (см. 7.3.3.2)

Вид помех	Полоса частот, МГц	Предел	Нормативная ссылка
Излучаемые электромагнитные	30,00-230,00	30 дБ (мВ/м), квазипиковое на расстоянии 10 м	ГОСТ Р 51318.11, класс В, группа 1 и ГОСТ Р 51318.22, класс В
230,00-1000,00
См. примечание 1	См. примечание 2
Кондуктивные электромагнитные	0,15-0,50	66 дБ — 56 дБ (мВ), квазипиковое
Пределы линейного понижения с задержкой частоты	56 дБ — 46 дБ (мВ), средний
0,50-5,00	56 дБ (мВ), квазипиковое;
	46 дБ (мВ), средний
5,00-30,00	60 дБ (мВ), квазипиковое;
	50 дБ (мВ), средний
Примечания 1 Нижний предел полосы частот — для переходной частоты. 2 Могут измеряться на расстоянии 3 м с увеличением испытательных пределов на 10 дБ.

Таблица 19 — Пределы излучаемых помех для 2-й группы условий окружающей среды (см. 7.3.3.2)

Вид помехи	Полоса частот	Предел	Нормативная ссылка
Излучаемые электромагнитные	30,00-230,00	30 дБ (мВ/м), квазипиковый, измеренный на расстоянии 30 м.	ГОСТ Р 51318.11, класс А, группа 1 и ГОСТ Р 51318.22, класс А
См. примечание 1	См. примечание 2
230,00-1000,00	37 дБ (мВ/м), квазипиковый, измеренный на расстоянии 30 м.
См. примечание 1	См. примечание 2
Кондуктивные	0,15-0,50	79 дБ (мВ), квазипиковый;
	66 дБ (мВ), средний
0,50-5,00	73 дБ (мВ), квазипиковый; 60 дБ (мВ), средний
5,00-30,00
Примечания 1 Нижний предел полосы частот — для переходной частоты. 2 Могут измеряться на расстоянии 3 м с увеличением испытательных пределов на 10 дБ или на расстоянии 3 м в пределах, увеличенных на 20 дБ.

Таблица 20 — Испытательные значения для испытаний на вытягивание металлических трубок для проводников (см. 8.2.7.1)

Режим применения трубок по МЭК 60981 [13]	Диаметр трубок, мм	Вытягивающее усилие, Н
внутренний	наружный
12 Н	12,5	17,1	900
От 16 Н до41 Н	От 16,1 до 41,2	От 21,3 до 48,3
От 53 Н до 155 Н	От 52,9 до 154,8	От 60,3 до 168,3

Таблица 21 — Испытательные значения для испытаний трубок на изгиб (см. 8.2.7.2)

Режим применения трубок по МЭК 60]	Диаметр стальной трубки, мм	Изгибающий момент, Н·м
внутренний	наружный
12 Н	12,5	17,1	351)
От 16 Н до 41 Н	От 16,1 до 41,2	От 21,3 до 48,3	70
От 53 Н до 155 Н	От 52,9 до 154,8	От 60,3 до 168,3
1) Данное значение понижается до 17 Н · м для оболочек, имеющих оснащение только для входных трубок.

Таблица 22 — Испытательные значения для испытаний металлических трубок на кручение (см. 8.2.7.1 и 8.2.7.3)

Режим применения трубок по МЭК 60981 [13]	Диаметр трубок, мм	Крутящий момент, Н·м
внутренний	наружный
12 Н	12,5	17,1	90
От 16 Н до 41 Н	От 16,1 до 41,2	От 21,3 до 48,3	120
От 53 Н до 155 Н	От 52,9 до 154,8	От 60,3 до 168,3	180

Таблица 23 — Испытание на ЭМС. Устойчивость к электромагнитным помехам (см. 8.4.1.2)

Тип испытания	Требуемый уровень жесткости
Испытания на устойчивость к импульсам напряжения/тока 1,2/50 мс 8/20 по ГОСТ Р 51317.4.5	2 кВ (фаза-земля) 1 кВ (фаза-фаза)
Испытания на устойчивость к импульсным наносекундным помехам по ГОСТ Р 51317.4.4	2 кВ со стороны питания, 1 кВ со стороны питания/нагрузки
Испытания на устойчивость к излучаемым радиочастотным электромагнитным полям по ГОСТ Р 51317.4.3	10 В/м
Испытания на устойчивость к электростатическим разрядам по ГОСТ Р 51317.4.2	8 кВ/воздушный разряд или 4 кВ/контактный разряд
