Закладные детали для монолитного строительства - универсальные пластиковые фиксаторы защитного слоя арматуры.
В современном домостроении для обеспечения точного соблюдения расположения арматуры в железобетонной конструкции в соответствии со строительными нормами и правилами используют различные пластиковые фиксаторы защитного слоя арматуры. (рис.5 Универсальные пластиковые фиксаторы позволяют упростить процесс возведения монолитных конструкций, одновременно решая проблемы коррозии арматуры, обеспечивая совместную работу арматуры с бетоном (при правильно выбранном защитном слое) на всех стадиях работы конструкции и, тем самым, обеспечивая высокий уровень качества готового продукта. Использование набора пластмассовых закладных изделий не только позволяет повысить качество монолитного домостроения, обеспечивая качественный контроль над толщиной защитного слоя арматуры, но и существенно сократить сроки проведения работ, практически не оказывая сколько-нибудь значительного влияния на общую себестоимость возводимых конструкций.
ФИКСАТОРЫ ЗАЩИТНОГО СЛОЯ АРМАТУРЫ ГОРИЗОНТАЛЬНЫХ КОНСТРУКЦИЙ
а б
Рис.5.21 . а – Опора "Стульчик", защитный слой 10, 15, 20, 25 мм;
б - Опора "Стульчик" с фиксатором, защитный слой 30; 35мм;
Фиксатор защитного слоя арматуры опора "Стульчик" рис. 5.21 а) - наиболее применяется в межэтажных плитах перекрытиях, обеспечивает защитные слои арматуры 10 мм, 15мм, 20мм, 25мм.
Опора "Стульчик" с фиксатором, защитный слой 30; 35мм рис. 5.21. (б) , обеспечивает защитные слои арматуры: 30 мм для арматуры сечением до A22 и 35 мм для арматуры сечением до 25А.
Опоры с фиксаторами оснащены ребрами жесткости для выдерживания тяжелой арматуры, мембраной жесткости для устойчивости, фиксаторами (усами) для удержания самой опоры на арматуре.
Рис.5.26. Подставка под опоры "Стульчик" на сыпучие поверхности и гидроизоляцию
Подставка под опоры (рис.5.26), служит основанием под опоры "Стульчик" при установке их на сыпучие поверхности и гидроизоляцию; предотвращает разрыв гидроизоляции ножками опор "Стульчик";
на подставке предусмотрены посадочные места под опоры "Стульчик" защитным слоем 10, 15, 20, 25 мм; 30, 35мм; 40, 50мм; 35,40,45,50 мм.
ФИКСАТОРЫ ЗАЩИТНОГО СЛОЯ АРМАТУРЫ ВЕРТИКАЛЬНЫХ КОНСТРУКЦИЙ
а б

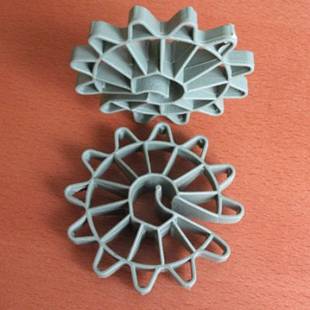

Рис.5.22. Фиксатор защитного слоя арматуры стеновых панелей "Звездочка":
а – защитный слой 25,20мм;
б – защитный слой 30,35,40,50мм
Фиксатор защитного слоя арматуры "Звездочка" предназначен для создания защитного слоя арматуры стеновых панелей. Очень важно, чтобы при изготовлении фиксаторов "Звездочка" производитель использовал правильно подобранное сырьё, в таком случае изделия будут способны хорошо держаться как на арматуре А10, А12, так и работать на арматуре А22; не будут "расползаться" в жаркое время года и будут достаточно пластичны при низких температурах.
а б в
Рис.5.24. Заглушка "Пробка" (а) и (в), фиксатор опалубочный "Конус" (б): а - наружный диаметр 22 мм, внутренний диаметр18; б –внешний диаметр фиксатора 22мм; в - диаметры заглушек 22, 24, 28, 36мм
Пластиковыми пробками-заглушками закрываются технологические отверстия в щитовой опалубке, а также пустоты в готовой конструкции, оставшиеся после снятия опалубки.
Также пробки надевают на торцы арматуры для защиты щитов опалубки от повреждения, что приводит к сокращению расходов на закупку фанеры для опалубки.
Фиксатор "Конус" (рис. 5.24. б) - удерживает трубу ПЭНД (ПВХ) между щитами.
Рис.5.25. Труба защитная ПЭНД и ПВХ, внешний диаметр 25мм, внутренний 22мм
Защитная трубка стяжного болта или ограничитель толщины стены (рис.5.26) представляет собой ПВХ (ПНД) - трубу заданной длины с внутренним диаметром 22 мм и внешним 25мм, на концах которой установлены фиксаторы "Конус". Конструкция фиксатора обеспечивает плотный контакт защитной трубки-ограничителя с опалубочной поверхностью и предотвращает возможное попадание бетона внутрь трубки-ограничителя. Также конструкция (рис.5.25) защищает стяжной болт и позволяет легко удалить его из конструкции после затвердения бетона.
