ВНИМАНИЕ!

Регулирующий клапан прошел испытания в агрегатированном состоянии.

При вводе в эксплуатацию без видимой необходимости не разбирать!

1 НАЗНАЧЕНИЕ

Клапан регулирующий мазутный со встроенным приводом предназначен для регулирования расхода жидкого топлива при подаче последнего в топку котла с камерным сжиганием.

Клапан устанавливается как в вертикальном, так и в горизонтальном положении. Применение клапана в схеме паромазутопровода с Рy более 6.3 МПа и полным перепадом давлений Рр более 3.5 МПа не допускается.

Управление клапаном: автоматическое регулирование расхода жидкого топлива при срабатывании датчиков систем контроля за процессом горения в топке котла.

ВНИМАНИЕ! Регулирующий клапан в качестве запорного устройства применять не допускается.

2 ТЕХНИЧЕСКИЕ ДАННЫЕ МАЗУТНЫХ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Основные технические данные приведены в таблице 1.

Таблица 1

Шифр изделия

Обозначение

Ду, мм

Ру, MПа (кгс/см2)

М, НМ
(кгс/см)

Рр, MПа (кгс/см2)

Kv1, т/ч

Kv2, т/ч

Масса, кг

ЭК-221

ЭМИ493725.040

50

1,8

60

72

ЭК-222

ЭМИ493725.042

80

100
(1000)

4,5

152

74

ЭК-223

ЭМИ493725.041

100

7,0

237

97,5

где Ду ¾ условный проход ; Рy ¾ давление условное

М ¾ мах крутящий момент привода;

Рр ¾ допускаемый полный перепад рабочего давления;

Kv1 ¾ пропускная способность min;

Kv2 ¾ пропускная способность max;

НЕ нашли? Не то? Что вы ищете?

3 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основная рабочая среда Жидкое топливо

Max температура рабочей среды 250 С (523 К)

Тип конструкции прямоточная
с патрубками под приварку

Нерегулируемый пропуск 1% max

Привод МЭОФ 100/25-0,25-99К

Угол поворота полный, град 90+10

Время поворота полное, сек до 25 сек

Время поворота рабочее, сек 18...20

Напряжение питания, В, 220

Потребляемая мощность 240

Степень защиты привода по ГОСТ1425-80 IP 54

Уровень взрывозащиты механизма IExibd11BT4

4 ПРИСОЕДИНИТЕЛЬНЫЕ И ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица 2 – Габаритные и присоединительные размеры мазутных РК

Обозначение

Dу, мм

Размеры, мм

D

H

L

d

ЭМИ 493725.040

50

68

665

342

50

ЭМИ 493725.042

80

89

690

370

81

ЭМИ 493725.041

100

108

690

430

97

5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

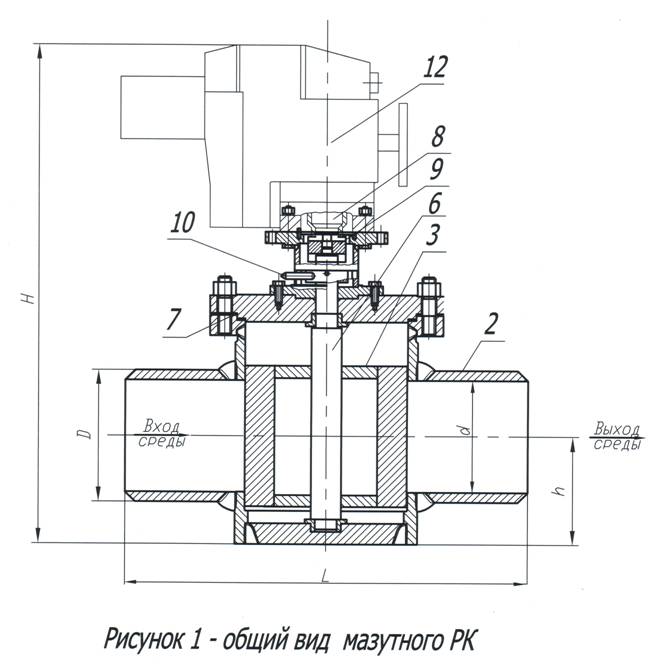

Клапан регулирующий мазутный (рис.1) состоит из сварного корпуса 1 с двумя патрубками 2 под приварку в трубопровод. Внутри корпуса 1 размещен сварной золотник 3 и выходной валик 6, установленный в верхней крышке 7 и на конце которого смонтирована муфта 8. Валик уплотнен сальниковыми кольцами при помощи грундбуксы 9, установленной в верхней крышке 7. Муфта оснащена сектором-указателем 10 угла поворота.

На верхней крышке 7 клапана установлен исполнительный механизм 12 - МЭОФ-100/25-0,25-99К, взаимосвязанным через муфту 8 с золотником 3.

6 ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

Регулирующие мазутные клапаны допускаются к эксплуатации на параметры среды, не превышающие указанных в табл.1.

Перед вводом в эксплуатацию клапанов необходимо:

¾ каждый клапан подвергнуть внешнему осмотру на предмет обнаружения повреждений;

¾ проверить электромеханизм по схеме.

Произвести не менее трех полных открытий и закрытий клапана. Золотник должен вращаться свободно, без заеданий и заклинивания. В конечных положениях проверить самовыключение механизма.

При вращении золотника выставить последний в начальное полжение "открытие" и установить сектор-указатель на деление 25 в клапанах Дy50, Дy80, и на деление 20 в клапане Дy100;

¾ проверить при необходимости на герметичность путем гидроиспытания давлением Rг=Ру. Сила тока в начальный момент поворота клапана не должна превышать 2,5 А при испытании клапана под давлением.

7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

В процессе эксплуатации клапаны регулирующие должны периодически подвергаться наружному осмотру, не реже одного раза в 3 месяца.

Ревизия регулирующих клапанов проводится 1 раз в год.

При этом проверяется подвижность ходовой части, наличие повреждений и износа основных деталей.

8 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

№ п/п

Содержание неисправности

Вероятная причина

Метод устранения

1

Негерметичность фланцевого разъема

1. Ослабла затяжка шпилек

Уплотнить равномерной затяжкой гаек

2. Повреждена поверхность разъема

Разобрать клапан и устранить повреждение

3. Повреждена прокладка

Заменить паронитовую прокладку

2

Электромеханизм вращается с перегрузкой, перегревается корпус двигателя

1. Между золотником и гильзой попало инородное тело

2. Пережаты сальниковые кольца

Разобрать клапан и промыть золотник

Отпустить гайки грундбуксы

3

Негерметичность в сальнике, уплотняющем валик золотника

Нарушена плотность сальниковых колец

Подтянуть грундбуксу или заменить кольца

ПРИМЕЧАНИЕ: Все работы по устранению неисправностей вести при отсуствии давления в трубопроводе.

9 КОМПЛЕКТ ПОСТАВКИ

Комплект поставки состоит из клапана со встроенным приводом.

При согласовании с заказчиом в комплект поставки может входить документация вышеперечисленного механизма.

10 СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ И ПРИЕМКЕ

Клапан регулирующий Dу ______ Ру =6.3 МПа (63 кгс/см2)

Обозначение изделия

Порядковый номер

Дата консервации "____" 20 ______г.

Срок консервации 12 месяцев

Изделие испытано:

на прочность и плотность основных деталей Рпр =

на герметичность давлением Рг = Ру = 6.3 МПа ( 63 кгс/см2)

Шифр привода _________________

Порядковый номер _____________

ОТК НАЧ. ЦЕХА

11 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие гарантирует безотказную работу изделия в течение 12 мес., со ввода изделия в эксплуатацию, но не более 24 месяцев со дня выпуска.

Гарантии не распространяются на детали, требующие периодической замены.
