Открытое акционерное общество
«Крестьянский Дом»

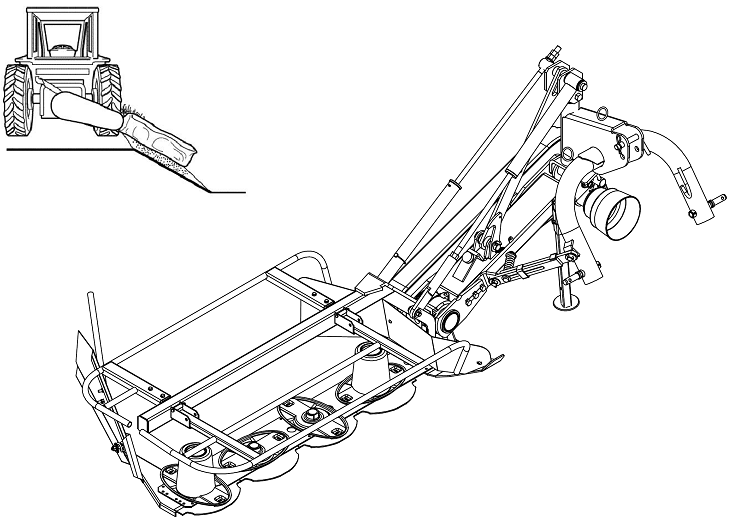

КОСИЛКИ ДИСКОВЫЕ
EOS -
И ИХ МОДИФИКАЦИИ
КАТАЛОГ ДЕТАЛЕЙ
PMCE01EOS-1201

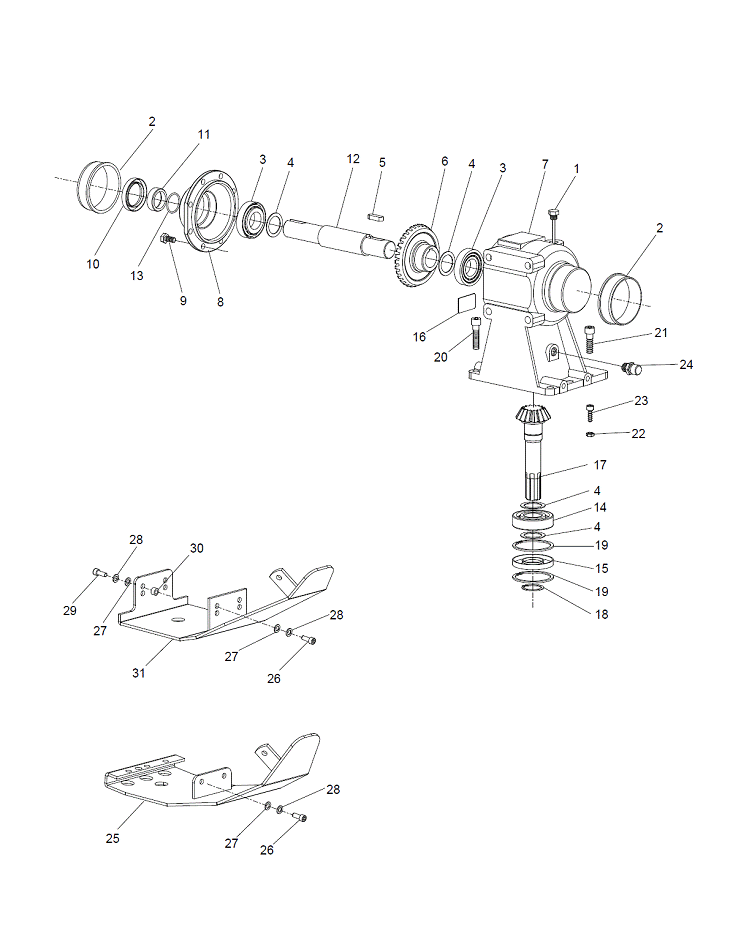

Таблица 1
РЕДУКТОР
Таблица 1
РЕДУКТОР
№ | КОД | НАИМЕНОВАНИЕ | КОЛ-ВО |
1 | C654E001 | Пробка 3/8 GAS | 01 |
2 | C654E002 | Втулка | 02 |
3 | C654E003 | Подшипник роликовый 30207 | 02 |
4 | C654E004 | Кольцо 35.3×48.0 | 04 |
5 | C654E005 | Шпонка 10×8×35 | 01 |
6 | C654E006 | Колесо коническое Z33 M3.75 | 01 |
7 | C654E007 | Корпус редуктора | 01 |
8 | C654E008 | Крышка | 01 |
9 | C654E009 | Болт ТЕ UNI5739 M10×22 8.8 DCRT320 | 08 |
10 | C654E010 | Манжета 45×65×10 | 01 |
11 | C654E011 | Втулка "OR" | 01 |
12 | C654E012 | Вал | 01 |
13 | C654E013 | Кольцо OR-3,83×34,59) | 01 |
14 | C654E014 | Подшипник шариковый CLA 6307 | 01 |
15 | C654E015 | Манжета BA 35×80×10 | 01 |
16 | C654E016 | Пластина | 01 |
17 | C654E017 | Вал-шестерня Z16M3.75 | 01 |
18 | C654E018 | Кольцо Æ35 UNI7435 | 01 |
19 | C654E019 | Кольцо Æ80 UNI7437 | 02 |
20 | C654E030 | Болт TCEI UNI5931 M12×45 12.9 DCRT3 | 03 |
21 | C654E037 | Болт TCEI UNI5931 M12×40 12.9 DCRT3 | 05 |
22 | C654E038 | Гайка NUT UNI5588M8 ZINC. 8 | 04 |
23 | C654E039 | Болт TCEI DIN7984 M8×25 8.8 DCRT320 | 04 |
24 | C654E072 | Пробка 3/8" | 01 |
25 | P55EN002 | Башмак EOS 245-285 | 01 |
26 | V10BZ013 | Болт TCEI M 10×22 12.9 UNI5931 | 04 |
27 | V30AZ004 | Шайба M10 UNI6592zn | 06 |
28 | V30CZ014 | Шайба пружинная M10 UNI8842-A zn | 06 |
29 | C654E076 | Болт TCEI UNI5931 M10×35 12.9 DCRT3 | 02 |
30 | C654E075 | Кольцо 10.2×21×11 | 02 |
31 | P55EN018 | Башмак EOS 165-210 | 01 |

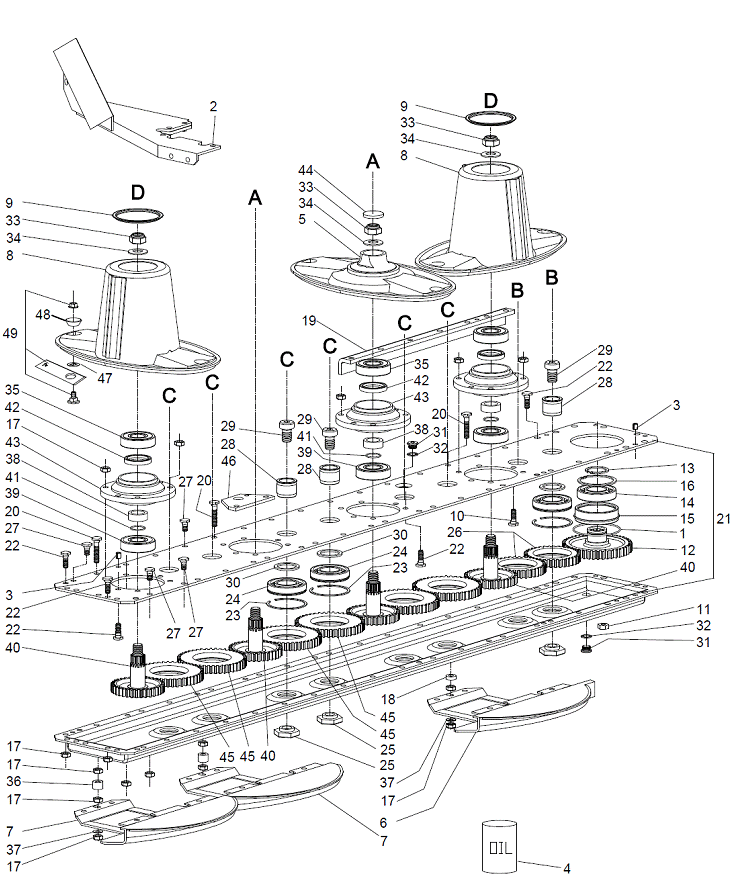

Таблица 2
РЕЖУЩИЙ АППАРАТ EOS 165-210
Таблица 2
РЕЖУЩИЙ АППАРАТ EOS 165-210
№ | КОД | НАИМЕНОВАНИЕ | КОЛ-ВО |
1 | C654E020 | Кольцо OR-4375 | 01 |
2 | C654E021 | Опора | 01 |
3 | C654E022 | Штифт 10×12 D1481 | 02 |
4 | C654E023 | Масло ISO VG320-OMALA 320 | 1,98 |
5 | C654E024 | Диск со ступицей | 02 |
6 | C654E025 | Башмак L=420 | 01 |
7 | C654E026 | Башмак L=380 | 03 |
8 | C654E027 | Диск конвейерный | 02 |
9 | C654E028 | Заглушка EOS | 02 |
10 | C654E029 | Болт M10×30 DCRT | 01 |
11 | C654E031 | Гайка UNI5588 M12 10 DCRT32 | 08 |
12 | C654E032 | Шестерня Z45 M3 | 01 |
13 | C654E033 | Кольцо стопорное 2,5×40 UNI7436 | 01 |
14 | C654E034 | Подшипник шариковый CLA 6208/C3 | 01 |
15 | C654E035 | Стакан | 01 |
16 | C654E036 | Кольцо стопорное Æ80 UNI7437 | 01 |
17 | C654E040 | Гайка UNI5587 M10 DCRT320 | 71 |
18 | C654E041 | Кольцо 10.2×21×7 | 01 |
19 | C654E042 | Планка задняя EOS 165 | 01 |
C654E089 | Планка задняя EOS 210 | 01 | |
20 | C654E043 | Болт M10×52 DCRT32 | 04 |
21 | C654E044 | Картер с крышкой DM 165 | 01 |
C654E100 | Картер с крышкой DM 210 | 01 | |
22 | C654E045 | Болт M10×30 DCRT320 | 40 |
23 | C654E046 | Стопорное кольцо 80 | 08 |
24 | C654E047 | Подшипник шариковый CLA 6208 N/C3 | 08 |
25 | C654E048 | Гайка М20 | 08 |
26 | C654E049 | Шестерня промежуточная Z36 M3 | 02 |
27 | C654E050 | Болт M10×19 DCRT32 | 22 |
28 | C654E051 | Ось | 08 |
29 | C654E052 | Болт TCEI M20×30 DCRT32 | 08 |
30 | C654E053 | Кольцо дистанционное 40.3×51.5 | 08 |
31 | C654E054 | Пробка 3/8" | 02 |
32 | C654E055 | Шайба 17×22×1.5 | 02 |
33 | C654E056 | Гайка самоконтрящаяся M20X1,5H17,3 | 04 |
34 | C654E057 | Шайба тарельчатая 20.4×40×2.25 | 04 |
35 | C654E058 | Подшипник 6306 2RS/C3 KBC | 04 |
36 | C654E059 | Дистанционное кольцо 10.2×21×15 | 03 |
37 | C654E060 | Шайба 20×10,2×1,1 | 04 |
38 | C654E061 | Втулка OR | 04 |
39 | C654E062 | Подшипник шариковый 6306 2Z/C3 KBC | 04 |
40 | C654E063 | Вал-шестерня Z34 M3 | 04 |
41 | C654E064 | Уплотнительное кольцо OR-3112 | 04 |
42 | C654E065 | Манжета BA 40×56×8 | 04 |
43 | C654E066 | Опора | 04 |
44 | C654E067 | Заглушка 42×7 | 02 |
45 | C654E068 | Промежуточная шестерня Z45M3 | 06 |
46 | C654E069 | Опора | 01 |
47 | V30DZ050 | Шайба Sp.1DCRT320 | 08 |
48 | C654E080 | Защита конусная | 08 |
49 | C10L0020 | Ось+нож левый +гайка | 01 |
C10L0021 | Ось+нож правый +гайка | 01 |
Таблица 3
|
