Узлы крепления

УЗЛЫ КРЕПЛЕНИЯ

Узел крепления У-1

Фото

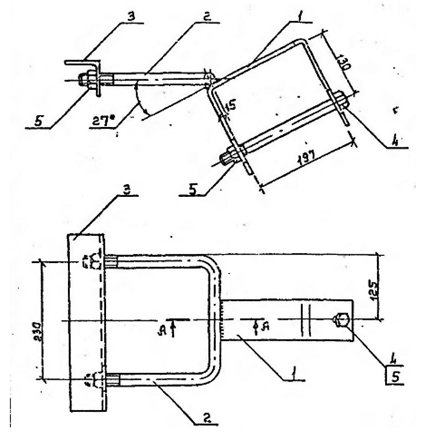

Чертеж

Описание

Применяется узел крепления У-1 при креплении подкоса, выполняемом при установке различных видов опор воздушной ЛЭП 10кВ (анкерных, угловых, ответвительных и концевых). Используется данный элемент на стойках типа СВ105.

Спецификация узла крепления У-1

Позиция	Наименование детали	Количество	Масса, кг
1	Полоса 8х80 ГОСТ103-76 L=560	1	7,00
2	Круг 20 ГОСТ2590-71 L=705	1
3	Уголок 70х70х5 ГОСТ8509-86	1
4	Болт М20х240 ГОСТ7798-70	2
5	Гайка М20 ГОСТ5915-70	3

Узел крепления У-2

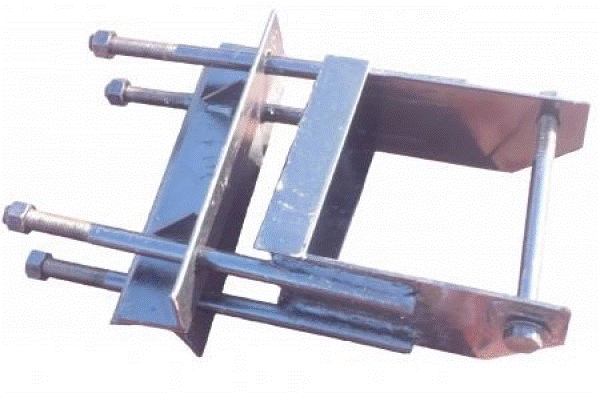

Фото

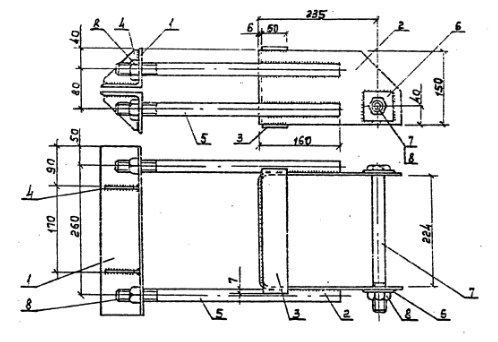

Чертеж

Описание

Предназначается узел крепления У-2 для выполнения крепления подкоса, необходимого при проведении установки угловых, концевых, ответвительных и анкерных опор воздушной ЛЭП 10кВ.

Спецификация узла крепления У-2

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 80х80х6 ГОСТ8509-86	2	20,60
2	Полоса 6х150 ГОСТ103-76 L=813	1
3	Полоса 6х50 ГОСТ103-76	2
4	Полоса 6х50 ГОСТ103-76	4
5	Круг 24 ГОСТ2590-71	4
6	Полоса 6х50 ГОСТ103-76	2
7	Болт М20х280 ГОСТ7798-70	1
8	Гайка М24 ГОСТ5915-70	5

Узел крепления У-3

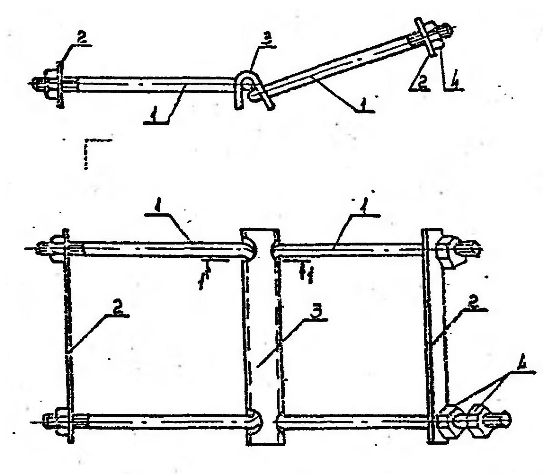

Чертеж

Описание

При выполнении монтажа подкоса на концевых, анкерных, переходных и ответвительных опорах воздушных ЛЭП 0,4кВ, созданных на базе стоек типа СВ-95-2, применяется узел крепления У-3.

Использование данного узла крепления возможно и при выполнении ЛЭП по старым типовым проектам (с неизолированными проводами), и в новых проектах (с применением изолированных проводов при совместной подвеске с проводами, являющимися неизолированными).

Спецификация узла крепления У-3

Позиция	Наименование детали	Количество	Масса, кг
1	Круг В20 ГОСТ2590-71 L=650	2	7,60
2	Полоса 10х60 ГОСТ103-76 L=270	2
3	Полоса 6х120 ГОСТ103-76 L=270	1
4	Гайка М20 ГОСТ5915-70	5

Узел крепления У-4

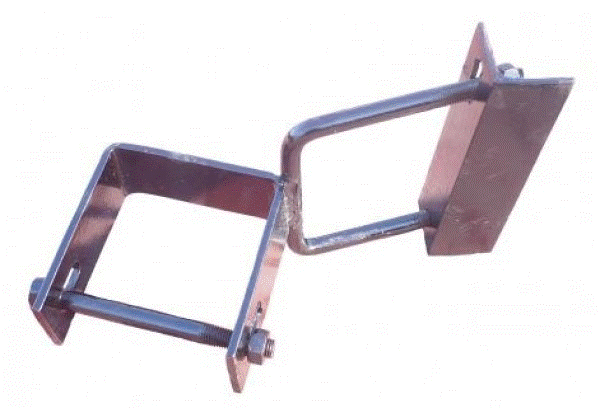

Фото

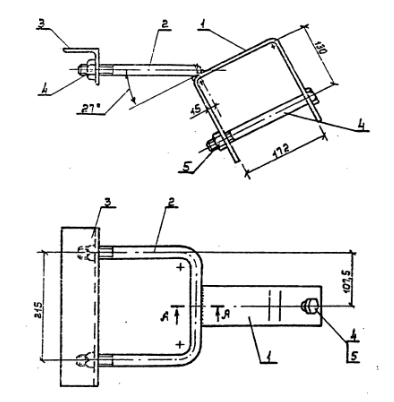

Чертеж

Описание

Предназначен узел крепления У-4 для прикрепления подкоса к опорам воздушных ЛЭП 10кВ, 0.4кВ, выполненных с применением проводов различных видов (изолированных и неизолированных). Широко используется данный кронштейн в старых, а также и в современных типовых проектах с различными видами опор ( ответвительными, анкерными, концевыми, угловыми).

Спецификация узла крепления У-4

Позиция	Наименование детали	Количество	Масса, кг
1	Полоса 8х80 ГОСТ103-76 L=540	1	6,50
2	Круг 20 ГОСТ2590-71 L=649	1
3	Уголок 70х70х5 ГОСТ8509-86	1
4	Болт М20х220 ГОСТ7798-70	1
5	Гайка М20 ГОСТ5915-70	3

Узел крепления У-5

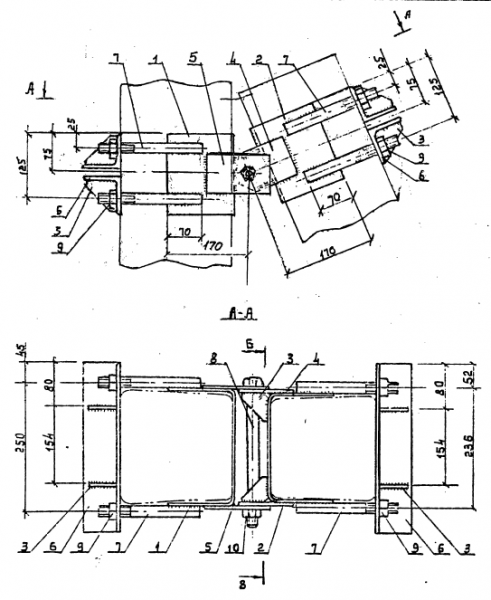

Чертеж

Описание

При креплении подкоса, которое выполняется в переходной опоре ПА10-5 (база стоек типа СВ-164-12), в случае пересечения линии с другими ЛЭП или различными инженерными сооружениями, применяется узел крепления У-5.

Спецификация узла крепления У-5

Позиция	Наименование детали	Количество	Масса, кг
1	Полоса 6х150 ГОСТ103-76 L=455	1	34,20
2	Полоса 6х150 ГОСТ103-76 L=440	1
3	Полоса 6х50 ГОСТ103-76	12
4	Полоса 8х80 ГОСТ103-76	2
5	Полоса 8х80 ГОСТ103-76	2
6	Уголок 70х70х5 ГОСТ8509-86	4
7	Круг 20 ГОСТ2590-71	5
8	Болт М20х280 ГОСТ7798-70	1
9	Гайка М20 ГОСТ5915-70	8
10	Гайка М24 ГОСТ5915-70	5

Узел крепления У-52

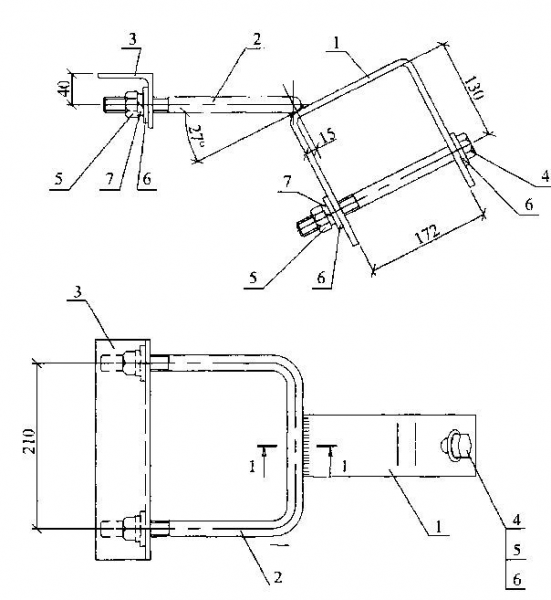

Чертеж

Описание

Применяется узел крепления У-52 при необходимости крепления подкоса в процессе установки опор воздушной ЛЭП 10кв различных типов (анкерных, угловых, ответвительных и концевых).

Спецификация узла крепления У-52

Позиция	Наименование детали	Количество	Масса, кг
1	Полоса 8х80 ГОСТ103-76 L=550	1	7,10
2	Круг 20 ГОСТ2590-88 L=650	1
3	Уголок 70х70х6 ГОСТ103-76 L=275	1
4	Болт М20х240 ГОСТ7798-70	1
5	Гайка М20 ГОСТ5915-70	3
6	Шайба 20 ГОСТ	4
7	Шайба 20,65 ГОСТ6402-70	3

Узел крепления У-71

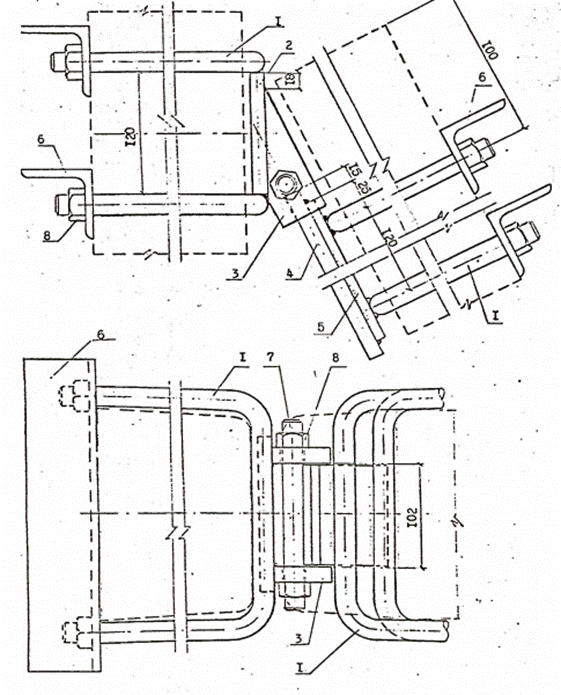

Чертеж

Описание

Предназначается узел крепления У-71 для выполнения крепления подкоса опор воздушной ЛЭП 10кВ.

Спецификация узла крепления У-71

Позиция	Наименование детали	Количество	Масса, кг
1	Круг В20 ГОСТ2510-81 L=130	2	23,70
2	Полоса В16х120 ГОСТ103-76 L=140	2
3	Полоса В16х50 ГОСТ103-76 L=130	2
4	Полоса В16х100 ГОСТ103-76 L=200	1
5	Полоса В16х85 ГОСТ103-76 L=170	1
6	Уголок 70х70х6 ГОСТ103-76 L=330	4
7	Круг В20 ГОСТ2510-81 L=200	1
8	Гайка М24 ГОСТ5915-70	10
