АРМ СЭД. Клиент. Инструкция по установке и запуску программы

УТВЕРЖДАЮ		УТВЕРЖДАЮ
Заместитель руководителя Федерального казначейства __________________ /Попов А. Ю./ «___» ______ 200__ г.		Генеральный директор OOO «ОТР2000» ________________ /Крикунчик Д. Г./ «___» ______ 200__ г.
ППО «Автоматизированная система электронного документооборота Федерального казначейства (СЭД)»
АРМ СЭД. Клиент. Инструкция по установке и запуску программы
Руководство администратора
Лист утверждения
Код документа: .10.12,00.15.01-ЛУ
СОГЛАСОВАНО		СОГЛАСОВАНО
От Федерального казначейства		От 2000»
Начальник Управления информационных систем ______________ /Гусельников А. М./ «___» ______ 200__ г.		Руководитель подразделения ________________ // «___»______ 200__ г.

Утвержден .10.12,00.15.01-ЛУ
ППО «Автоматизированная система электронного документооборота Федерального казначейства (СЭД)»
АРМ СЭД. Клиент. Инструкция по установке и запуску программы
Руководство администратора
Код документа: .10.12,00.15.01-
Листов: 19

Содержание

1 Общая часть.. 3

1.1 Назначение и структура документа.. 3

1.2 Перечень сокращений.. 3

2 Требования к техническому обеспечению клиентского рабочего места 5

3 Установка СУБД.. 6

3.1 Создание шаблона базы данных.. 6

3.2 Настройка ODBC-алиаса.. 6

3.3 Обновление OEM XML до версии 3.0 Service Pack 5. 6

3.4 Установка Microsoft Excel.. 7

4 Инсталляция клиента СЭД.. 8

4.1 Установка сопутствующего ПО для работы клиента.. 8

5 Установка нескольких АРМ СЭД.. 15

6 Запуск клиента СЭД.. 16

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ.. 19

1  Общая часть

1.1  Назначение и структура документа

Настоящий документ является руководством по установке Системы электронного документооборота и сопутствующего программного обеспечения для клиента системы. Здесь подробно описан процесс инсталляции программы, настройки Системы, а также варианты запуска клиента СЭД после установки. В разделе 2 представлены требования к техническому обеспечению клиентского рабочего места.

Данный документ предназначен для администратора системы.

Структура руководства изложена в Таблице 1.

Таблица  1. Структура документа

Глава	Содержание
Глава 1. Общая часть	В данной главе представлена структура документа и перечень сокращений
Глава 2. Требования к техническому обеспечению клиентского рабочего места	В данной главе описаны технические требования к оборудованию клиентского рабочего места, а также требования к программным средствам (операционной системе клиента, СУБД), необходимые для обеспечения бесперебойной работы клиента СЭД.
Глава 3. Установка СУБД	В данной главе представлено краткое описание возможных вариантов установки клиента СЭД в случае использования различных СУБД.
Глава 4. Инсталляция клиента СЭД	В данной главе представлено пошаговое руководство по установке программы клиента СЭД и сопутствующего ПО, приведены интерфейс и команды, используемые при установке.
Глава 5. Установка нескольких АРМ СЭД	В данной главе представлено описание установки нескольких АРМ СЭД на один компьютер, приведены необходимые настройки.
Глава 6. Запуск клиента СЭД	В данной главе описаны способы запуска установленной программы (СЭД) на клиентском рабочем месте после инсталляции.

1.2  Перечень сокращений

Таблица  2. Перечень сокращений

Термин	Содержание
АРМ	Автоматизированное рабочее место
БД	База данных
ГРБС	Главный распорядитель бюджетных средств ‑ орган государственной власти Российской Федерации, имеющий право распределять средства федерального бюджета по подведомственным распорядителям и получателям бюджетных средств, а также наиболее значимое бюджетное учреждение науки, образования, культуры, здравоохранения и средств массовой информации
ГРБС ФО СФ, МО	Главный распорядитель бюджетных средств финансового органа (субъекта, местного образования)
ЛВС	Локальная вычислительная сеть
ОЗУ	Оперативное запоминающее устройство
ОС	Операционная система
ПБС	Бюджетное учреждение или иная организация, имеющая право на получение бюджетных средств в соответствии с бюджетной росписью на соответствующий год
ПБС ФО СФ, МО	Получатель бюджетных средств финансового органа (субъекта, местного образования)
ПО	Программное обеспечение
РБС	Распорядитель бюджетных средств ‑ орган государственной власти или орган местного самоуправления, имеющие право распределять бюджетные средства по подведомственным получателям бюджетных средств
РБС ФО СФ, МО	Распорядитель бюджетных средств финансового органа (субъекта, местного образования)
РГС/Росгосстрах	Открытое акционерное общество «Российская государственная страховая компания»
СКЗИ	Средства криптографической защиты информации
СУБД	Система управления базами данных
СЭД	Автоматизированная система электронного документооборота Федерального казначейства Российской Федерации
ФК	Федеральное казначейство Российской Федерации
ФО	Финансовый орган
ЭЦП	Электронно-цифровая подпись, аналог собственноручной подписи должностного лица

2  Требования к техническому обеспечению клиентского рабочего места

1.  При документообороте от 200 тыс. документов в год (от 1000 документов в день) требования, предъявляемые к оборудованию АРМ пользователя на стороне клиента СЭД, составляют:

Процессор Xeon - 2.4 GHz * 2, ОЗУ – 2 Gb, HDD SCSI – 120 Gb, пропускная способность дисковой подсистемы от 30 Мб/с

Операционная система MS Windows 2000 Advanced Server или MS Windows Server 2003 Enterprise Edition

СУБД: MSSQL 2000 Enterprise Edition SP3

СКЗИ: Crypto Pro 2.0.2049a

MS Office 2000, 2003.

2.  При документообороте до 200 тыс. документов в год (до 1000 документов в день) требования, предъявляемые к оборудованию АРМ пользователя на стороне клиента СЭД, составляют:

Pentium IV-2.4 GHz, ОЗУ – 1Gb, HDD IDE – 60 Gb.

Операционная система MS Windows 2000 Advanced Server или MS Windows Server 2003 Enterprise Edition

СУБД: MSSQL 2000 Enterprise/Standard Edition SP3

СКЗИ: Crypto Pro 2.0.2049a

MS Office 2000, 2003.

3.  Требования к АРМ пользователя на стороне клиента СЭД – достаточно будет следующей комплектации:

Pentium IV-1,8 GHz, ОЗУ - 256Mb, HDD IDE - 40Gb.

Операционная система Windows XP Pro, Windows 2000 Pro.

СУБД:MS Access 2000 (для однопользовательского режима), MS SQL Server 2000 Personal Edition SP3 или MS SQL Server 2000 Desktop Engine (для многопользовательской работы в ЛВС).

СКЗИ: Crypto Pro 2.0.2049a

MS Office 2000, 2003.

Минимальная пропускная способность модемного соединения с сервером СЭД – 9Кб/с.

Примечание: При работе с внешней почтовой программой T-mail следует использовать только аналоговую линию телефонной связи. Данное ограничение распространяется только на ППО «T-mail» и не связано с требованиями к ППО СЭД.

3  Установка СУБД

При подготовке дистрибутива клиента СЭД могут быть выбраны два варианта создания базы данных СЭД: с использованием MS Access 2000 или Ручное создание БД.

Установка клиента с использованием БД MS Access 2000 не требует предварительной настройки и установки СУБД, за исключением установки или обновления драйверов MDAC (ODBC).

Установка клиента при ручном создании БД подразумевает предварительную установку СУБД MS SQL Server 2000 Personal Edition SP3 или MSDE (MS SQL Server 2000 Desktop Engine) на рабочий компьютер, где будет инсталлирован клиент СЭД. Сервер базы данных также может располагаться на удаленном компьютере, куда будет обращаться клиент СЭД. После установки и настройки СУБД необходимо на клиентском месте настроить ODBC алиас к рабочей базе СЭД.

При инсталляции клиента СЭД необходимо будет выбрать алиас к базе данных для использования в качестве рабочей БД клиента.

Для инсталляции клиента СЭД с использованием БД MS Access 2000 следует начать установку с пункта 3.3 настоящего документа.

Для инсталляции клиента СЭД с использованием MS SQL Server 2000 или MSDE следует выполнить все пункты документа, начиная с 3.1.

Замечание. При использовании СУБД «MS SQL 2000 SP3» информацию по установке и настройке можно найти в документации «Установка и настройка СУБД. Руководство системного администратора», в разделе 1.Установка СУБД.

3.1  Создание шаблона базы данных

После установки и настройки СУБД следует создать шаблон рабочей базы, который в процессе установки будет заполняться структурами таблиц и первоначальными данными. Для каждого типа баз данных шаблон будет свой, поэтому его следует создавать штатными средствами СУБД, и в стандартный установочный пакет сервера СЭД он не входит.

Замечание. При использовании СУБД «MS SQL 2000 SP3» информацию по созданию шаблона базы данных можно найти в документации «Установка СУБД. Руководство системного администратора», в разделе 2.Создание базы данных. После создания шаблона базы данных следует обязательно выполнить пункты 3.Создание пользователя базы данных в этой же документации.

3.2  Настройка ODBC-алиаса

После того, как будет создан шаблон базы, в Источнике данных ODBC следует создать алиас, через который клиент СЭД будет обращаться к своей рабочей базе.

Замечание. При использовании СУБД «MS SQL 2000 SP3» информацию по настройке алиаса к базе данных можете найти в документации «Установка и настройка СУБД. Руководство системного администратора», в разделе 4.Создание и настройка алиаса в ODBC.

3.3  Обновление OEM XML до версии 3.0 Service Pack 5

Для корректной работы клиента СЭД с XML-форматами на сервере, где будет работать приложение, рекомендуется обновить OEM XML до версии 3.0 Service Pack 5. Для обновления из каталога дистрибутива.\ADDITION\MSXml запустите установочный файл msxml3.msi и, следуя по шагам мастера установки, произведите обновление версии MSXml до рекомендуемой версии.

3.4  Установка Microsoft Excel

Для возможности просмотра и распечатки списков визуальных форм на сервере СЭД следует установить из дистрибутива Microsoft Office программу MS Excel.

Примечание. Инсталляционный пакет с дистрибутивом СЭД не содержит в себе программу MS Excel.

4  Инсталляция клиента СЭД

4.1  Установка сопутствующего ПО для работы клиента

Для установки программного обеспечения выполняется ряд последовательных действий:

1.  Запустить install. exe.

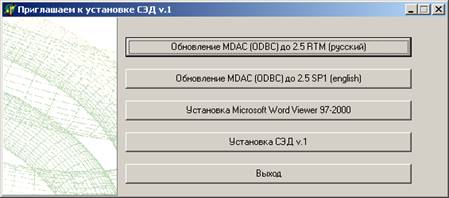

Откроется форма выбора для установки сопутствующего программного обеспечения:

Рисунок  1. Окно выбора устанавливаемого ПО

–  Обновление MDAC (ODBC) до 2.5 RTM (русский) – обновление драйверов для MS Access, русская версия.

–  Обновление MDAC (ODBC) до SP1 (english) – обновление драйверов для MS Access, английская версия.

Драйвера для MS Access обновляются только в том случае, если программный комплекс устанавливается на СУБД Access. Версия (русская или английская) выбирается в зависимости от версии ОС Windows, под управлением которой находится компьютер.

–  Установка Microsoft Word Viewer 97-2000 – данная программа устанавливается в случае, если на компьютере не установлен Microsoft Word.

В СЭД есть возможность передавать информацию из списка документов в Microsoft Excel. Для того чтобы пользоваться этим функционалом, необходимо чтобы на компьютере был установлен MS Excel.

В список программ для инсталляции не входит КриптоПро, но его установка является обязательной, так как без него не будет возможности произвести регистрацию ЭЦП и настройку криптопараметров.

2.  Нажать кнопку «Установка СЭД v.1».

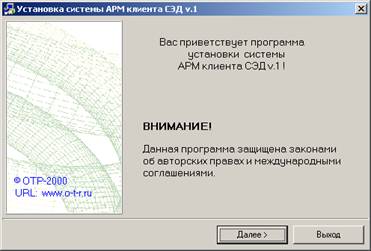

На экране отобразится форма приветствия перед установкой программы:

Рисунок  2. Приветствие перед установкой программы

3.  Нажать кнопку «Далее>».

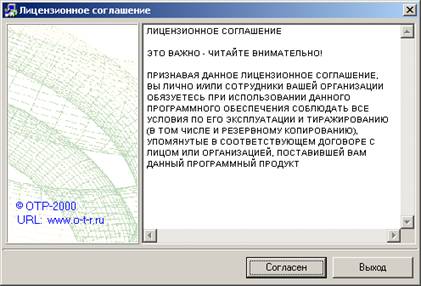

4.  В открывшемся окне прочитать текст лицензионного соглашения:

Рисунок  3. Лицензионное соглашение

5.  Нажать кнопку «Согласен».

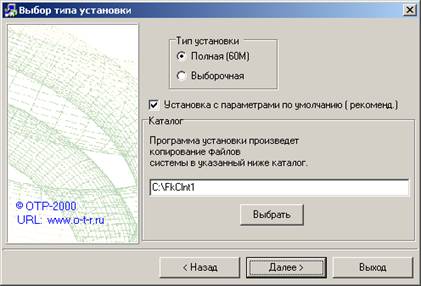

6.  В следующем открывшемся окне определить тип установки и путь к директории программы.

Рисунок  4. Выбор типа установки и каталога программы

Рекомендуется оставить все параметры по умолчанию.

7.  Нажать кнопку «Далее>».

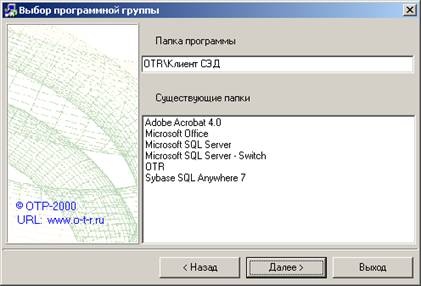

8.  В следующем окне определить или оставить без изменения указанную по умолчанию программную группу для СЭД, см. Рисунок 5.

Рисунок  5. Выбор программной группы

9.  Нажать кнопку «Далее>».

Запускается процесс копирования файлов программы. На экране отображается состояние процесса установки:

Рисунок  6. Отражение состояния процесса установки

По завершению копирования файлов открывается окно мастера настройки криптозащиты, см. Рисунок 7.

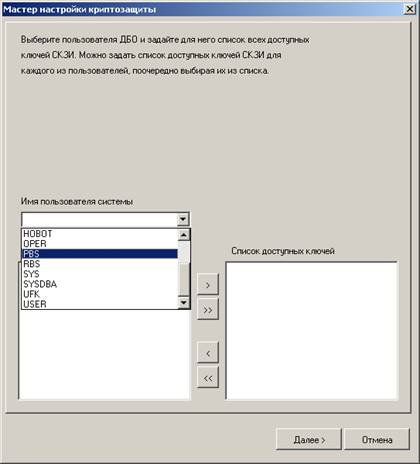

10. В поле Имя пользователя системы выбрать PBS, RBS и т. д. в зависимости от типа Клиента (см. таблицу 3).

Рисунок  7. Настройка криптозащиты. Выбор пользователя

Таблица  3. Список имен пользователей для входа в Систему

Имя пользователя	Описание
GRBS	Клиент уровня ГРБС
RBS	Клиент уровня РБС
RGS	Клиент уровня Росгосстраха
PBS	Клиент уровня ПБС
AP	Клиент уровня АП
FO	Клиент уровня ФО
OFK	Клиент уровня ОФК
UFK	Клиент уровня УФК
MGRBS	Клиент уровня ГРБС ФО СФ, МО
MRBS	Клиент уровня РБС ФО СФ, МО
MPBS	Клиент уровня ПБС ФО СФ, МО

Примечание. В случае игнорирования выбора пользователей, при работе с криптосистемой не будут доступны действия над криптооперациями (подпись и проверка подписи документов и т. д.), пока не будет произведена ручная регистрация пользователей системы для работы с криптопрофилем.

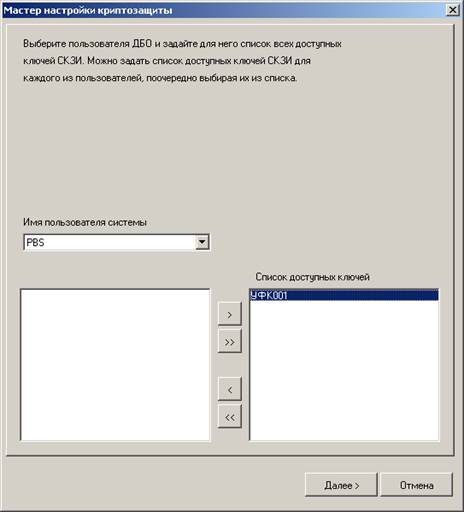

11. Из списка с отобразившимся ключом ЭЦП, расположенного в левой части формы, следует переместить ключ в список доступных ключей при помощи кнопки .

В итоге окно «Мастер настройки криптозащиты» будет иметь вид, подобный виду, представленному на Рисунке 8.

Рисунок  8. Настройка криптозащиты. Задание списка доступных ключей

12. Нажать кнопку «Далее>».

Рисунок  9. Настройка криптозащиты. Финальное окно

13. Нажать кнопку «Готово».

В этот момент мастер установки системы произведёт настройку криптографических настроек для работы с ЭЦП, для этих действий потребуется вставить дискету с ключевыми файлами. В случае её отсутствия система выведет следующий диалог и будет ожидать вставки правильного ключевого носителя, см. Рисунок 10.

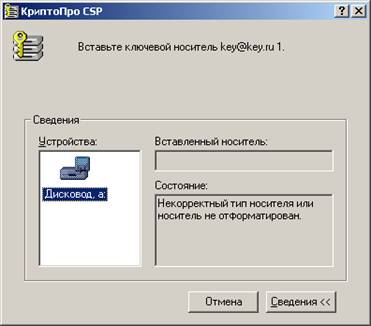

Рисунок  10. Запрос на вставку дискеты в дисковод

14. Вставить дискету с ключом в дисковод.

Когда дискета вставлена, система произведет проверку правильности ключа.

При прохождении контроля ключа, программы инсталляции завершает все действия и на экране появляется сообщение с окончанием процесса установки:

Рисунок  11. Системное сообщение об установке СЭД

5  Установка нескольких АРМ СЭД

Для установки двух АРМ, использующих БД MS Access, на один компьютер необходимо выполнить следующие действия:

1.  Установить штатным образом АРМ1.

2.  Для возможности установки второго АРМ необходимо в реестре операционной системы удалить ключ HKEY_LOCAL_MACHINE\SOFTWARE\BSSystems. В противном случае система будет предлагать выполнить Удаление/Добавление компонентов установленного АРМ1.

3.  В переменных средах операционной системы необходимо удалить пути к каталогу system и user сборки СЭД. При этом запуск приложения с СЭД нужно будет осуществлять файлом! cbank. bat. Данное действие требуется для устранения ошибок, связанных с инициализацией библиотек версии, отличающихся от версии базы данных.

4.  В Панели управления операционной системы Windows в группе Администрирование →Источники данных (ODBC) на закладке «System DSN» следует переименовать ранее созданный алиас FK_Client, присвоив ему название, например, FK_Client1. Это требуется для того, чтобы АРМ2, установленный после АРМ1, не перезаписал алиас АРМ1.

5.  Запустить утилиту setlogin при помощи bat-файла! setlogin. bat и в параметре Default Database name выбрать из выпадающего списка переименованный на FK_Client1 в п.4 алиас, затем сохранить выполненные настройки.

6.  Установить АРМ2.

7.  В переменных средах операционной системы необходимо удалить пути к каталогу system и user сборки СЭД. При этом запуск приложения с СЭД нужно будет осуществлять файлом! cbank. bat. Данное действие требуется для устранения ошибок, связанных с инициализацией библиотек версии отличающихся от версии базы данных.

8.  Для одновременной работы АРМ1 и АРМ2 необходимо воспользоваться утилитой licjoin. exe, при помощи которой можно произвести соединение лицензии от АРМ1 к лицензии АРМ2 (лицензии АРМ1 и АРМ2 берутся из соответствующих каталогов <каталог установки>/EXE установленных сборок АРМ). Подробнее об использовании утилиты licjoin. exe см. в документе Утилита LicJoin. Руководство администратора.

6  Запуск клиента СЭД

Запуск клиента СЭД после установки возможен тремя способами:

–  Выбор программной группы в меню операционной системы Windows Пуск→Программы→OTR→Клиент СЭД→Клиент СЭД v.1.

–  Запуск из папки OTR, созданной автоматически на рабочем столе после инсталляции. Папка содержит ярлыки запуска системы СЭД.

–  Запуск из каталога установки. Следует зайти в <каталог установки>\EXE и запустить файл программы! cbank. bat.

внимание!

Не рекомендуется запускать на одной машине более одного клиентского места.

Далее появится окно входа в систему, в котором следует указать пароль для авторизации в систему. Для различных уровней Федерального казначейства существуют жёстко заданные профили пользователей. При авторизации под каждым из них активизируется определённое меню, свойственное данному уровню, и вызывается индивидуальная для каждого уровня схема назначенных автопроцедур.

Описание возможных пользователей клиента СЭД (по умолчанию, для всех пользователей уровней ФК пароль совпадает с логином входа в систему, этот пароль затем можно поменять из программы):

–  grbs – пользователь для клиента СЭД уровня Главного распорядителя средств Федерального казначейства (ГРБС);

–  rbs – пользователь для клиента СЭД уровня Распорядителя средств Федерального казначейства (РБС);

–  pbs – пользователь для клиента СЭД уровня Получателя средств Федерального казначейства (ПБС);

–  rgs – пользователь для клиента уровня «Россгосстрах»;

–  ufk – пользователь клиента СЭД уровня Управления Федерального казначейства;

–  ofk – пользователь клиента СЭД уровня Отделения Федерального казначейства;

–  fo – пользователь уровня Финансового органа (ФО);

–  mgrbs – пользователь клиента СЭД уровня Главный Распорядитель Бюджетных Средств СФ/МО;

–  mrbs – пользователь клиента СЭД уровня Распорядитель Бюджетных Средств СФ/МО;

–  mpbs – пользователь клиента СЭД уровня Получатель Бюджетных Средств СФ/МО.

–  ap – пользователь уровня Администратор поступлений.

После ввода логина и пароля для соответствующего уровня сервера СЭД следует нажать Ok для входа в программу (см. Рисунок 12).

Рисунок  12. Окно логина для входа в СЭД

СОСТАВИЛИ

Наименование организации, предприятия	Должность исполнителя	Фамилия, имя, отчество	Подпись	Дата
OOO «ОТР2000»	Ведущий технический писатель			26.07.2005

СОГЛАСОВАНО

Наименование организации, предприятия	Должность исполнителя	Фамилия, имя, отчество	Подпись	Дата

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ версии док-та	Дата изменения	Автор изменений	Изменения
1.0	26.07.2005		Начальная версия.
1.1	15.09.2005		Добавлена глава 6 Запуск клиента СЭД, а также таблица имен пользователей в пункте 4.1.
1.2	05.10.2005		Изменены технические требования.
1.3	01.12.2005		Добавлен рекомендательный абзац в раздел 6 (см. стр. 16).
1.4	05.12.2005		Добавлена глава Назначение и структура документа (см. стр. 3).
1.5	19.12.2005		Добавлено описание возможных вариантов установки клиента СЭД (см. пункт 3 Установка СУБД).
1.6	26.01.2006		Добавлена глава Перечень сокращений.
1.7	07.02.2006		Удален перечень рисунков.
1.8	28.04.2006		Добавлены главы Генерация закрытого ключа, Регистрация ключей ЭЦП.
1.9	06.05.2006		Удалены главы Генерация закрытого ключа, Регистрация ключей ЭЦП, Добавление функционала нескольких АРМ.
1.10	14.12.2006		Добавлена глава 5 Установка нескольких АРМ СЭД.
2.0	27.12.2006		Оформление документа исправлено в соответствии с требованиями ЦАФК.
2.1	26.07.2007		Добавлено описание логина «ОФК» в соответствии с доработкой TRS.
2.2	07.09.2007		Добавлено описание логина «РГС» в соответствии с доработкой TRS.
2.3	16.10.2007		Исправлено название ветки реестра в пункте 5 Установка нескольких АРМ СЭД по внешней ошибке TRS.
2.4	19.10.2007		Добавлено примечание в пункт 2 Требования к техническому обеспечению клиентского рабочего места согласно доработке TRS.
