Построение структурной карты методом профилей

Построение структурной карты методом профилей

Чтобы построить структурную карту методом профилей, необходимо сначала построить геологические разрезы (не менее 3), затем по ним построить структурную карту по заданной поверхности.

Признаками того, что скважина пересекает поверхность разрывного нарушения, могут служить: выпадение отдельных частей разреза, в частности, пласта или его части, резкое уменьшение мощности пласта, резкое изменение уровня залегания слоев – сброс; двукратное повторение одновозрастных отложений или аномальное увеличение толщины какого-либо пласта – взброс. В практике поисково-разведочных работ на нефть и газ часто встречаются ситуации, когда скважины не пересекают поверхность разрывного нарушения. В этом случае признаком разрывного нарушения является резкое изменение в гипсометрическом положении одновозрастных пластов в разрезах соседних скважин. Точки структурной поверхности, где происходит такое резкое изменение называются "критическими" (рис.1).

Геологический разрез по линии Рис.1. Пересечение скважинами складки, осложненной взбросом. Условные обозначения: 1. Палеогеновая система, Меловая система: 2 – верхний отдел, 3 – нижний отдел, юрская система 4 – средний отдел, 6 – нижний отдел, 6 – разрыв. 7 – «критические» точки.

По данным своего варианта построить 2 разреза, которые будут использованы для построения структурной карты. При этом считается, что структура симметричная. Разрез 2 является центральным, а 1 и 3 - симметрично расположенные одинаковые – боковые (рис.2,3). Построение геологических разрезов. 1. На листе миллиметровки формата А4 провести базисную (нулевую) линию, соответствующую уровню моря, и с левой стороны вычертить вертикальный масштаб, равный горизонтальному. Масштаб рекомендуется взять 1:10000. На линии уровня моря точками показать положение скважин на профиле (в соответствии с масштабом), и из точек их расположения вверх от нулевой линии в вертикальном направлении в масштабе отложить альтитуды (абсолютные отметки) скважин. Полученные точки соединить плавной линией, которая соответствует топографическому профилю. 2. От линии топографического профиля вниз провести вертикальные линии стволов скважин, скважины пронумеровать и отметить их забои. В каждой скважине от уровня земной поверхности отложить глубины залегания отложений каждого стратиграфического комплекса и подписать их индексы.

3. Полученные одноименные отметки между соседними скважинами соединить плавными линиями. В тех участках, где плавную линию провести затруднительно, следует проверить, не может ли проходить на этом месте разлом. Для этого можно рекомендовать поместить между скважинами прозрачную линейку (вязальную спицу, карандаш) и перемещать ее в различных направлениях и под различным углом, до тех пор, пока ее положение не покажет положение разлома.

4. Оформить разрез

5. Сделать второй разрез, аналогично предыдущему.

Построение структурной карты

Разрезы параллельны друг другу и ориентированы в широтном направлении. Структурную поверхность указывает (выделите её жирной линией). Сечение стратоизогипс – 50 м.

Расстояние между разрезами – 400 м

1. На листе миллиметровки формата А4, провести линии расположения профилейпрофили одинаковы и располагаются по краям, профиль 2 - в середине чертежа. На каждой из линий отметить ее левый край и положение скважин.

2. На каждом разрезе кровлю пласта и след плоскости дизъюнктивной дислокации рассечь согласно выбранному сечению изогипс, горизонтальными линиями.

3. На каждую из линий профилей перенести абсолютные отметки маркирующего горизонта, заданного в Вашем варианте. Для этого отложить от края разреза расстояния, соответствующие точкам пересечения маркирующего горизонта последовательно со всеми, пересекаемыми им горизонталями. Восточный и западный блоки следует переносить отдельно (эта работа, обратна построению топографического профиля по карте).

4. Построить на плане следы разрывного нарушения. Для этого с каждого разреза снести на линии профилей на плане точки пересечения маркирующего горизонта с плоскостью разрывного нарушения в поднятом и опущенном крыльях. Соединить полученные точки плавной линией.

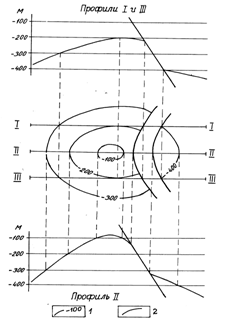

Рис.2. Структурная карта и профили, брахиантиклинали, осложненной сбросом. 1 - стратоизогипсы, 2 - линии разрыва.

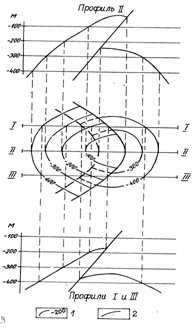

Рис.3. Структурная карта и профили, брахиантиклинали, осложненной взбросом. 1 - стратоизогипсы, 2 - линии разрыва.

5. Построить линии изогипс выбранной геологической поверхности на обоих блоках структуры. Для этого соединить на плане одновысотные точки, начиная от молодых. Изогипсы могут пересекать линии разрезов, "упираться" в разлом или проходить между линиями разреза, но они ни в коем случае не должны пересекаться. В результате получаем изогипсы геологической поверхности (кровли пласта). Стратоизогипсы каждого блока структуры подходят к разрыву в точках, имеющих одноименные с ними приведенные глубины залегания.

6. Оформить работу в соответствии с правилами.
