Для желающих оборудовать гаражное помещение уникальными секционными воротами и при этом сэкономить на монтаже, группа компаний DoorHan выпустила 10 комплектов стандартных ворот серии Yett. Типоразмеры полотна ворот серии Yett 01S разработаны с учетом наиболее часто встречающихся габаритов гаражных помещений и самых популярных цветов сэндвич-панелей.
Секционные ворота серии Yett 01S имеют те же конструктивные элементы, технические и эксплуатационные характеристики, что и ворота серии Yett 01. Балансировка полотна ворот осуществляется с помощью пружин растяжения. Секционные ворота поставляются в максимальной степени сборки, а их монтаж занимает не более 20 минут.
Технические характеристики и размеры
Номер комплекта | Ширина, мм | Высота, мм |
1 | 2500 | 2135 |
2 | 2500 | 2235 |
3 | 2500 | 2410 |
4 | 2750 | 2135 |
5 | 2750 | 2235 |
6 | 2750 | 2410 |
7 | 3000 | 2035 |
8 | 3000 | 2235 |
9 | 3000 | 2535 |
10 | 3000 | 2660 |
Технические характеристики | |
Количество циклов открывания/закрывания | 10000 |
Приведенное сопротивление теплопередаче | 1,13 м²·°С /Вт |
Звукоизоляция | 24 дБ |
Ветровая нагрузка | 5 класс (200 км/ч) |
Воздухонепроницаемость | 2 класс (давление воздуха 50 Па) |
Водонепроницаемость | 1 класс (давление воды 30 Па) |
Усилие подъема | до 22,5 кг |
Группа горючести | Г2 по ГОСТ |
Группа воспламеняемости | В2 по ГОСТ |
Вес полотна ворот | 11,2 кг/м² |
Конструкция и тип подъема
Полотно секционных ворот серии Yett 01S состоит из горизонтально расположенных сэндвич-панелей, которые изготавливаются на автоматических линиях европейского производства. Они представляют собой два стальных листа, заполненных пенополиуретаном. Стальные листы не завальцованы друг с другом, благодаря чему не образуется «мостик холода» и предотвращается промерзание ворот на стыках. Сэндвич-панели соединены между собой специальными петлями, крепления которых усилены стальными пластинами, обеспечивающими повышенную прочность соединений и увеличивающими жесткость и взломоустойчивость конструкции ворот. Для обеспечения герметичности соединения панелей на их стыках установлен негигроскопичный уплотнитель – энергофлекс.
Балансировка полотна ворот осуществляется с помощью пружин растяжения, которые устанавливаются вертикально вдоль направляющих. Во время открытия полотно ворот поднимается по направляющим вверх вдоль притолоки под потолок с помощью роликовой системы, полностью освобождая проем. Направляющие закрепляются внутри помещения к стенам слева и справа от проема, а горизонтальные участки крепятся параллельно потолку. Они изготавливаются из цельного листа металла, без клепальных соединений, благодаря чему обеспечивается надежность, плавность и бесшумность работы ворот. Изгиб направляющих состоит из стальных деталей, соединенных между собой методом контактной сварки. Система отверстий в изгибе позволяет наиболее точно и быстро производить сборку силовой конструкции ворот. Для дополнительной герметизации применяется специальный пластиковый уплотнитель с двумя воздушными камерами, а также горизонтальный ригель с увеличенным уплотнителем.
Дизайн
Ворота Yett 01S изготавливаются в наиболее популярном цветовом исполнении – из гофрированных сэндвич-панелей с поверхностью «stucco» белого (RAL 9003) и коричневого (RAL 8014) цветов.

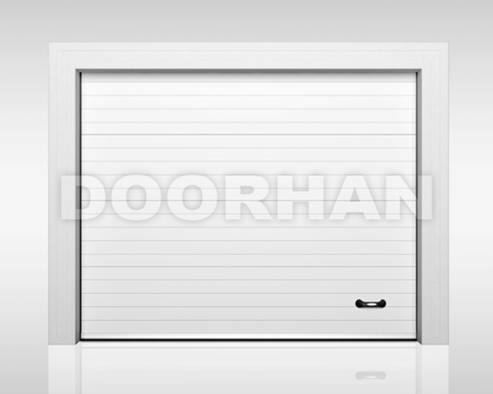

Полотно из гофрированных панелей
Цвета и типы поверхности:
