Просчитать параметры межэтажного монолитно-бетонного перекрытия коттеджа.

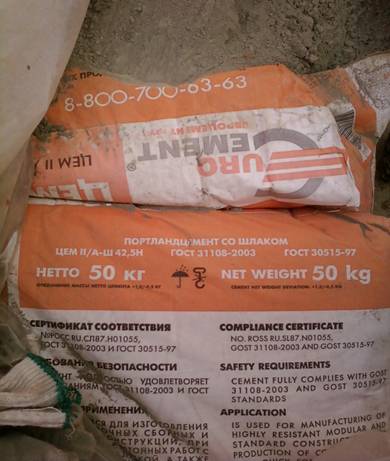

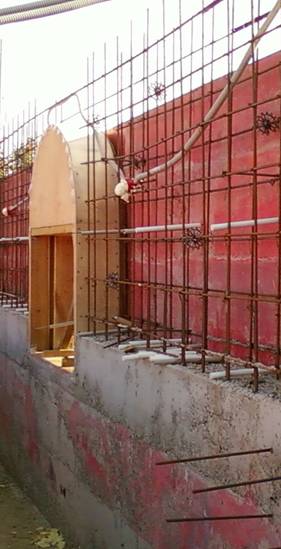

Дано: построен первый этаж двухэтажного дома. Стены выполнены из монолитного керамзитобетона (песок, цемент, керамзит фракции 5 – 10 мм., вес кубометра керамзита 400 – 500 кг./куб. м.). Стены проармированы в два слоя, ячейкой 200 х 200 мм., арматура диаметром 8 мм.), см. фото ниже. Использовался 500-й портландцемент со шлаком ЦЕМ II/А-Ш 42,5Н «Евроцемент», см. фото ниже. Планировки см. ниже. Вам будут предоставлены данные по испытанию кубиков бетона на прочность.

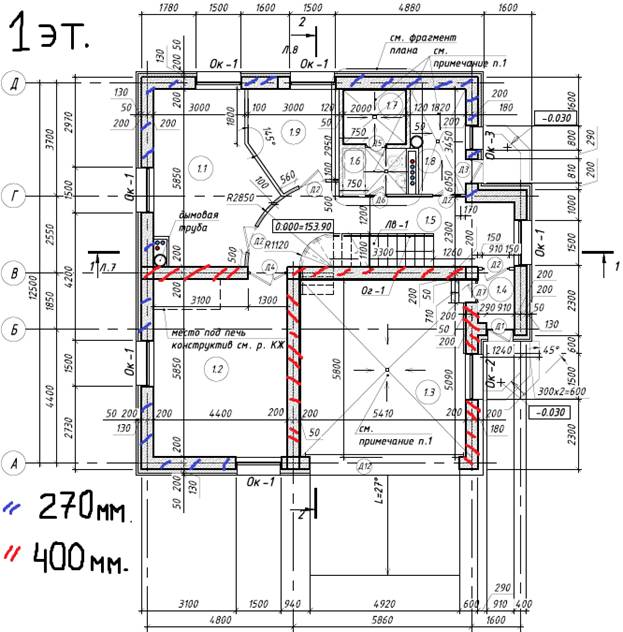

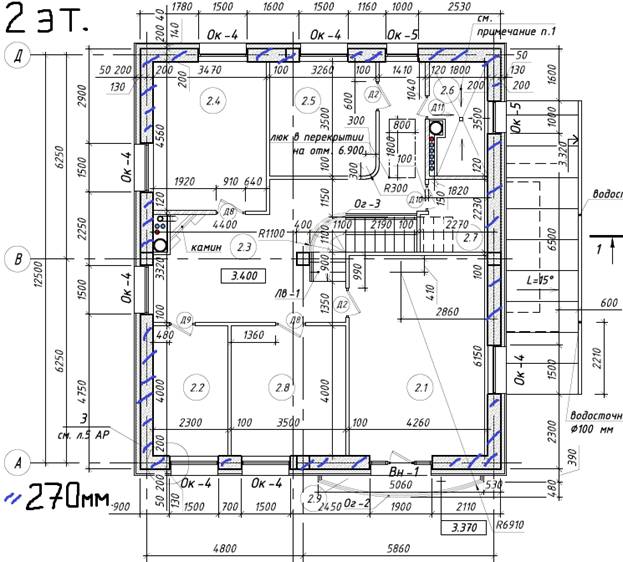

Изменения на поэтажных планах: заштриховано синим – по проекту толщина стены 400 мм., а фактическая выполнена 270 мм. Также межкомнатные перегородки на первом этаже будут не 100 – 120 мм., а 150 мм., бетонные, с армированием в один слой 200 х 200 мм., 8 мм. арматурой. На втором этаже аналогично.
Высота первого этажа от пола до потолка 3 м., второго также. Перекрытие над первым этажом – монолитно-бетонное, будет заливаться бетононасосом, смесью с завода. Перекрытие над вторым этажом будет тоже монолитно-бетонное. Кровля двускатная, чердак нежилой. Стена проемов крыши также из монолитного керамзитобетона. Снаружи дома – утеплитель толщиной 150 мм., облицовка плитками из натурального камня (будут крепиться на вертикальных реях, фактически облицовка будет висеть на стене).
Требуется:
Расчитать параметры межэтажного монолитно-бетонного перекрытия между первым и вторым этажом. Так, чтобы перекрытие удовлетворяло требованиям прочности и надежности с учетом планировки первого и второго этажа и при этом нагрузка конструкций всего дома на стены была в норме. Для этого рассчитать собственный вес стен первого этажа, предложить конструкцию перекрытия над вторым этажом и учесть его вес, вес второго этажа, вес облицовки дома, вес крыши, вес снега, вес самого перекрытия; расчитать допустимую нагрузку на стены первого этажа. Дать решение по облегчению конструкции перекрытия – возможно ли устройство полостей путем закладки пластиковых труб – какой раскладкой, каким диаметром. Дать решение по армированию перекрытия – какой арматурой, каким шагом. Дать решение по толщине перекрытия. Дать решение по марке бетона. Все расчеты с пояснениями предоставить.
