Принцип замера и монтажа изделий Rollite

Принцип замера и монтажа изделий Rollite

1.  Замер.

Изделия РОЛЛАЙТ предназначены для монтажа на окна ПВХ.

Для правильного замера необходимо измерить высоту и ширину изделия, а также определиться с размещением и длинной управления.

1.1.  Замер ширины изделия:

Необходимо измерить расстояние между левой верхней точкой штапика и правой верхней точкой штапика, как показано на рис №1.

В окнах с перпендикулярными бортами ширина рулонной шторы та же, что и ширина стекла (включая ширину уплотнителя). В случае выступающих бортов различной формы необходимо проконсультироваться с техническим отделом производителя.

Точность изготовления 1мм. Ограничения по ширине мм.

1.2.  Замер высоты изделия:

Измерение производиться аналогично. Т. е. измеряется расстояние от нижнего края штапика в верхней части окна до верхнего края штапика внизу окна. См. рис №1.

Точность изготовления 1 мм Ограничение по высоте мм.

Максимальное ограничение для ткани с плотностью меньшей или равной 360 г/кв. м. и толщиной меньшей либо равной 0,50 мм.

В случае использования ткани с большей плотностью либо толщиной необходимо проконсультироваться с техническим отделом производителя.

Минимальная глубина штапика 6мм!!!!

2.  Монтаж

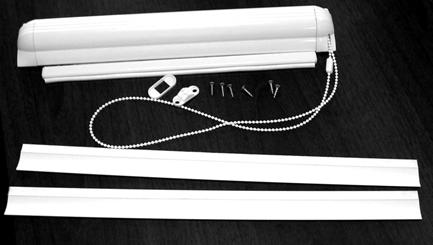

2.1.  Комплектность изделия:

2.2.  Перед началом монтажа убедитесь, что изделие замерено и выполнено правильно. Для этого преложите изделия к месту установки и убедитесь, что корпус механизма плотно прилегает к поверхности створки (рамы).

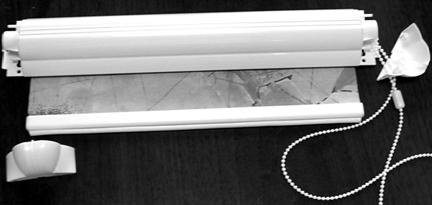

2.3.  Снимите боковые крышки:

2.4.  Закрепите карниз на створке (раме) четырьмя саморезами 4х16 .

2.5.  Установите боковые крышки:

2.6.  Сняв с направляющих защитный слой, приклейте направляющие к штапику.

При необходимости установите на штапик фиксатор цепи.
