Стойки монтажные
Shtugger
Паспорт
Москва
2012
Настоящий паспорт удостоверяет гарантированные предприятием-изготовителем основные параметры и технические характеристики шкафов напольных телекоммуникационных шкафов (далее «изделие»), позволяет ознакомиться с устройством изделия и правилами его эксплуатации.
Данный паспорт описывает изделие, имеющее следующий торговый артикул и наименование:
STC EFRXX-Y-ZZ – стойка монтажная. где XX – высота стойки в "U", Y – количество рам, Z - ширина и глубина.
Перед началом эксплуатации изделия необходимо внимательно ознакомиться с настоящим документом.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Изделие удовлетворяет требованиям ГОСТ 28601.3 «Системы несущих конструкций серии 482,6 мм (19") и техническим условиям ТУ.
1.2. Изделие предназначено для установки и закрепления в нем серверного и сетевого оборудования, устройств коммутации и кабельных трактов.
1.3. Изделие обеспечивает:
ü профессиональное решение по объединению, установке и закреплению оборудования всех видов;
ü возможность гибкой коммутации отдельных блоков;
ü наличие конструктивных элементов для прокладки, закрепления, а также надежной механической защиты оптических, электрических кабелей и аппаратуры, размещенных внутри.
1.4. Изделие предназначено для работы в стационарных условиях при:
ü температуре окружающей среды от -5°С до +50°С;
ü относительной влажности воздуха 98% при температуре 25°С;
ü атмосферном давлении не ниже 60 кПа (450 мм рт. ст).
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Изделие изготавливается в соответствии с требованиями ГОСТ, по конструкторской и технологической документации, утвержденной в установленном порядке.
2.2. Габаритные и установочные размеры приведены на схеме 1 и в справочной таблице 1.
2.3. Изделие изготовлено из Х/К стали толщиной 2 мм.
2.4. Покрытие корпуса, двери, панелей - порошковая окраска с предварительным антикоррозионным фосфатированием
3. УСТРОЙСТВО
Конструктивное исполнение изделия:
3.1. Изделие представляет собой металлический разборный корпус, имеющий основание, 19'' монтажные профили. Под заказ возможно исполнение стойки с профилями 21”.
3.2. Возможна установка крыши (опция).
3.3. 2 пары монтажных профилей 19''/21” с разметкой по юнитам U. Профили возможно регулировать по глубине установки.
3.4. Электрическая безопасность обеспечивается наличием клемм заземления на раме, двери и панелях (на всех монтируемых частях).
3.5. Конструкция позволяет устанавливать стойки в ряд, закрепляя их соединительными скобами.
3.6. Установка стойки: регулируемые опоры, ролики, металлический цоколь с кабель-вводами, жесткое крепление к полу.
3.7. Возможна установка 19” вентиляторного модуля на 2 - 6 элементов
3.8. В комплекте поставки: набор инструмента и крепежа для сборки, набор монтажного крепежа для установки 19" оборудования (винт-шайба-гайка М6), инструкция по сборке на русском языке.

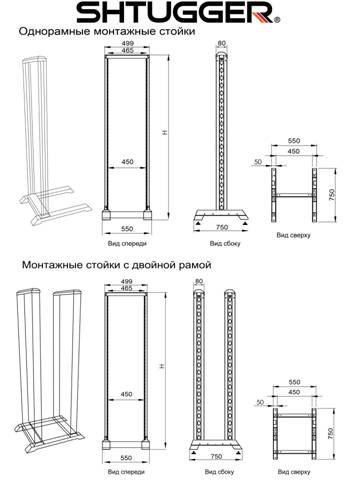

Схема изделия приведена на рисунке 1.
Монтажная стойка STC EFRXX-Y-ZZ
Рис. 1
ПРИМЕЧАНИЕ: Shtugger оставляет за собой право вносить в изделия технические изменения, не влияющие на технико-эксплуатационные характеристики изделия, без уведомления потребителя.
4. ЭКСПЛУАТАЦИЯ И БЕЗОПАСНОСТЬ
4.1. Эксплуатационная нагрузка шкафов серии STC xxUyy не более 600 кг.
4.2. По типу защиты от поражения электрическим током изделие относится к первому классу защиты в соответствии с ГОСТ 12.2.007-75. Изделие имеет клеммы заземления в соответствии с ГОСТ 21130.
5. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ
5.1. Снять упаковку с изделия.
5.2. Установить изделие на рабочем месте.
5.3. Проверить габаритные и установочные размеры изделия, в соответствии с рис.1.
5.4. При установке аксессуаров следует использовать стандартные крепежные детали с никелированным или хромированным покрытием.
6. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
6.1. Транспортировка:
6.1.1. Транспортировка изделия производится в упакованном виде на любое расстояние. Тара с изделием должна быть надежно закреплена на транспортных средствах.
6.1.2. Климатические условия транспортировки:
ü температура окружающего воздуха – от - 5°C до + 50°C;
ü относит. влажность воздуха при температуре +25°C. – до 98%;
ü атмосферное давление от 84 до 107 кПа (от 580 до 800 мм рт. ст).
6.2. Хранение:
6.2.1. Изделия хранят в упаковке в отапливаемых помещениях в следующих климатических условиях:
ü температура окружающей среды от +5°С до + 50°С;
ü относительная влажность воздуха не более 80 %;
ü атмосферное давление от 84 до 107 кПа (от 450 до 800 мм рт. ст.).
6.2.2. Необходимо обеспечить отсутствие паров кислот, щелочей, а также газов, вызывающих коррозию элементов конструкции изделия.
7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
7.1. Shtugger гарантирует соответствие изделия конструкторской документации при соблюдении правил и условий эксплуатации, хранения и транспортировки, приведенных в настоящем ПС, в течение 10 лет со дня продажи.
7.2. Прием изделия в гарантийный или постгарантийный ремонт осуществляется в головном офисе компании Веритек или в офисах наших уполномоченных торговых представителей при сохранении комплектации на момент продажи.
7.3. Рекламации и пожелания в письменном виде принимаются Москва, Шоссе Энтузиастов, дом 9, Телефон / , *****@***ru
Таблица 1. Справочные данные.
Артикул | Высота, U | Ширина, мм | Глубина, мм | Внутренняя высота (мм) | Габаритная | Вес, кг | Макс. размеры упаковки, мм |
STC EFR262 | 26U | 800 | 980 | 1100 | 30 | 1350х880х235 | |
STC EFR362 | 36U | 800 | 1600 | 1710 | 37 | 1770х590х270 | |
STC EFR402 | 40U | 800 | 1780 | 1876 | 39 | 2040х590х270 | |
STC EFR422 | 42U | 800 | 1866 | 1976 | 39 | 2040х590х270 | |
STC EFR482 | 48U | 800 | 1600 | 1710 | 46 | 2240х590х270 |
8. Дополнительные аксессуары
По желанию Потребителей шкафы и стойки могут комплектоваться:
1. Полками и ящиками различных конструкций (выдвижными, консольными и стационарными), артикулы STC FS***, STC EFUC***, STC SSF***, STC CEK***, STC RLD*** - изделиями из металла, предназначенными для расположения на них различного оборудования в 19” конструктиве.
2. Вентиляторными модулями: потолочными и 19 дюймовыми с выключателем, термостатом и цифровым термостатом. Вентиляторные модули выпускаются в различных вариантах от 1 до 6 элементов. Панели вентиляторных модулей служат для монтажа на них вентиляторов и устройств, обеспечивающих защиту оборудования от перегрева. Артикулы: STC LRKHV***, STC DRKHV***. STC SRMHV***, STC E44HV***.
3. Горизонтальными и вертикальными кабель-органайзерами, артикулы STC ORG-***, STC VORG*** - изделиями из металла различных конструкций, предназначенными для монтажа в 19” конструктив.
4. Служат для расположения в них и упорядочивания кабелей и проводов различного оборудования.
5. Осветительными модулями, артикулы STC AYD2, STC LAYD1. Применяются для освещения шкафа и оборудования.
6. Цоколями, артикулы STC PNT*** - изделиями из металла шириной от 600 до 1000 мм и глубиной от 600 до 1000 мм, предназначенными для монтажа на них 19” конструктивов.
7. Роликами и опорами. Артикулы STC TKGR1, STC TKGRW1, STC PNY01 для установки конструктивов.
8. Блоки розеток в различном исполнении (19дюймов или вертикальные) с различными вариантами разъемов, количеством розеток и т. д. Служат для распределения электропитания в шкафу.
9. Комплекты заземления (X проводов + медная шина), артикул STC A12TPK***. Служат для защиты персонала и оборудования.
10. Комплекты крепления. Артикулы A12KBK***, A12ZBK***, предназначены для крепления шкафов к полу, соединения в ряд и т. д.
Полный перечень аксессуаров, их технические характеристики размещен на сайте www. *****
