(54) ЭЛЕКТРОННЫЙ ПУСКОРЕГУЛИРУЮЩИЙ АППАРАТ ДЛЯ ГАЗОРАЗРЯДНЫХ ЛАМП

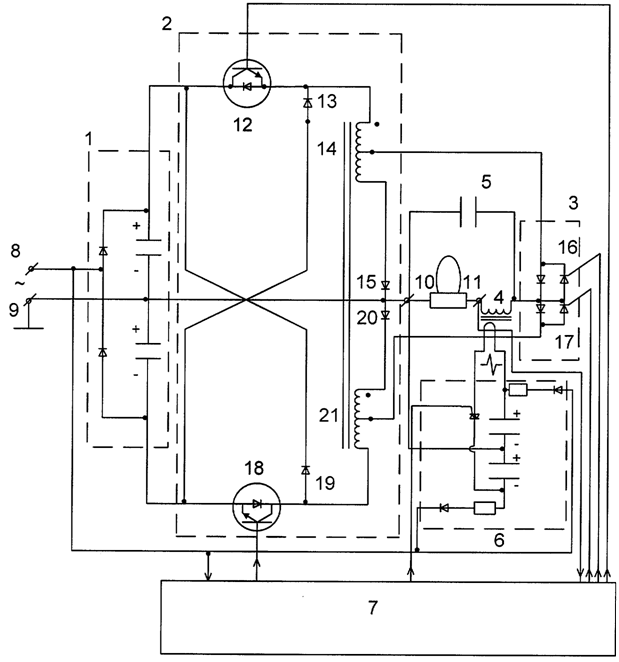

1. Электронный пускорегулирующий аппарат для питания газоразрядных ламп, содержащий двухполупериодный выпрямитель с выходным емкостным фильтром, импульсный корректор коэффициента мощности с первым электронным ключом, дросселем, первым и вторым диодами, полумостовой инвертор со вторым и третьим электронными ключами, зашунтированными соответствующими обратными третьим и четвертым диодами, схему поджига с трансформатором, конденсатором и генератором импульсов, состоящим из емкостного накопителя, зарядного резистора и четвертого электронного ключа, а также схему управления, выходные выводы которой подключены к управляющим выводам всех электронных ключей, а входные - к цепям обратных связей по потребляемым от зажимов питания и зажимов нагрузки токам и напряжениям на этих зажимах, причем первый электронный ключ, включенный в проводящем направлении, своим первым силовым выводом соединен с первым выходным выводом выпрямителя, а вторым - с первым выводом первого диода, включенного в непроводящем направлении, и с первым крайним выводом первой обмотки дросселя, второй крайний вывод которой соединен с первым выводом второго диода, включенного в проводящем направлении, второй и третий электронные ключи, соединенные между собой последовательно - согласно, своими свободными выводами подключены к крайним выходным выводам импульсного корректора коэффициента мощности, а общей точкой через вторичную обмотку трансформатора - к первому зажиму нагрузки и через конденсатор - ко второму зажиму нагрузки, а первичная обмотка трансформатора подключена к выходным выводам генератора импульсов, входные питающие выводы которого подключены к зажимам питания, отличающийся тем, что выпрямитель выполнен полумостовым со средней точкой выходного емкостного фильтра, в импульсный корректор коэффициента мощности введены пятый электронный ключ, пятый и шестой диоды, в дроссель введена вторая обмотка, первый крайний вывод которой через пятый электронный ключ, включенный в проводящем направлении, соединен со вторым выходным выводом выпрямителя и со вторым выводом первого диода, а через пятый диод - с общей точкой первого выходного вывода выпрямителя и первого силового вывода первого электронного ключа, а второй крайний вывод которой через шестой диод подключен ко второму выводу второго диода и ко второму зажиму нагрузки, соединенному также со средней точкой выходного емкостного фильтра выпрямителя, причем в качестве крайних выходных выводов импульсного корректора коэффициента мощности использованы промежуточные выводы соответствующих обмоток дросселя. 2. Электронный пускорегулирующий аппарат для питания газоразрядных ламп по п.1, отличающийся тем, что зажим питания, соединенный со средней точкой выходного емкостного фильтра выпрямителя, заземлен, а в качестве второго и третьего электронных ключей использованы тиристоры, включенные в непроводящем направлении относительно выходной полярности выпрямителя. | |||||||||||||
