Памятка к лабораторным работам
1. В путях к файлам пакета DesignLab 8.0 не должно быть русскоязычных символов (например «Рабочий стол», «Мои документы» и т. п.).
2. На результирующих временных диаграммах графики расставлять в следующем порядке: сначала входы (Что дано?), затем выходы (Что получить?). Короче: входы – сверху, выходы – снизу.

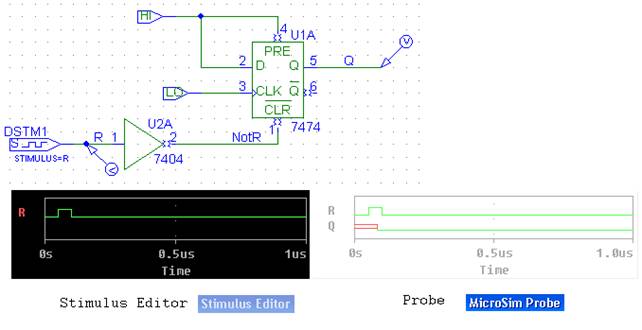

3. Сброс схемы R (reset) должен стартовать с пассивного уровня. Например, если сброс осуществляется высоким уровнем, то так (рис.1)
Рис.1.
4. Маркёры на схеме надо расставлять, придерживаясь следующего правила. Сигнал, помеченный первым маркёром, окажется в самом низу окна Probe. Сигнал, помеченный последним, - в самом верху. Короче, сначала маркируются выходы, затем входы. На рис.1 первым поставлен маркёр на цепь Q, потом – на цепь R.
5. Полнота эксперимента. На экране монитора должны быть видны все возможные режимы работы схемы и ничего лишнего (никаких повторений). Использовать весь экран.
6. Каждый сигнал должен переключиться хотя бы два раза!
7. Уметь измерять временные интервалы и, в частности, задержки.
8. Шкала модельного времени проставляется в наносекундах (ns) или в микросекундах (us). При задании входных сигналов ось времени должна быть согласована со временем моделирования.
9. При проверке работоспособности схемы не задавайте слишком жёстких условий её функционирования, например временных интервалов короче 100 ns (наносекунд) или рабочих частот более 10 Mhz (мегагерц).
