КАЛИТКИ
МЕХАНИЧЕСКИЕ НАВЕСНЫЕ
«РОСТОВ-ДОН К5»
ПАСПОРТ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
 |
POCC RU. AИ14.Н01260
ТУ
Уважаемый покупатель!
Просим Вас внимательно изучить настоящее руководство.
1 НАЗНАЧЕНИЕ
Механические калитки серии «Ростов-Дон К51» и «Ростов-Дон К251» предназначены для управления потоками людей в помещениях и проходных, в магазинах самообслуживания.
Выпускаемые модели калиток представлены в табл.1:
Таблица 1
Модель | Наименование |
«Ростов-Дон К51пр» | калитка навесная однопроход-ная односторонняя правая |
«Ростов-Дон К51лв» | калитка навесная однопроход-ная односторонняя левая |
«Ростов-Дон К251пп» | калитка напольная двухпроход-ная односторонняя (две правых) |
«Ростов-Дон К251лл» | калитка напольная двухпроход-ная односторонняя (две левых) |
«Ростов-Дон К251лп» | калитка напольная двухпроход-ная односторонняя (левая и правая) |
-односторонние - «Ростов-Дон К51пр, К251пп, К51лв и К251лв» - обеспечивают пропуск в одном направлении: по часовой стрелке при виде сверху - калитки «Ростов-Дон К51пр и К251пп», против часовой стрелки при виде сверху - калитки «Ростов-Дон К51лв и К251лл», у калитки «Ростов-Дон К251лп» одна дуга левого вращения, другая – правого.
-однопроходные – «Ростов-Дон, К51пр и К51лв» - имеют один проход и крепятся к стене;
-двухпроходные – «Ростов-Дон, К251лл, К251пп, К251лп» - представляют собой две независимо вращающиеся дуги на одной
2
стойке и обеспечивают таким образом два прохода: калитки К251лл и К251пп предоставляют один проход на вход, другой на выход, а калитки К251лп – два прохода только на вход или на выход;
По условиям применения калитки соответствуют группе УХЛ 4.2 по ГОСТ .
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
Масса калитки, кг: К51пр, К51лв К251пп, К251лл, К251лп | 6 8 |
Габаритные размеры (длина*ширина*высота), мм: К51пр, К51лв К251пп, К251лл, К251лп | 810х90х550 1600х150х1000 |
Ширина перекрытия прохода, мм: К51пр, К51лв К251пп, К251лл, К251лп | 810 1600 |
Допустимые статические усилия на середине преграждающей дуги, не более, кгс | 60 |
Срок эксплуатации, лет | 8 |
3 КОМПЛЕКТ ПОСТАВКИ
К51пр, К51лв: Корпус калитки Дуга с декоративной дугойПаспорт. Руководство по эксплуатации | 1 шт. 1 шт. 1 шт. |
К251пп, К251лл, К251лп: СтойкаДуга с декоративной дугойПаспорт. Руководство по эксплуатации | 1 шт. 2 шт. 1 шт. |
3
4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Корпус калиток К51лв, К51пр, состоит (см. Приложение 1) из опоры крепления 1 (для установки калитки на стену), стойки 2, на которой установлены кольца – верхнее 3 и нижнее 4. В кольцо 3 вмонтирован механизм поворота. С кольцами соединена дуга 5, которая служит для перекрытия прохода. Вверху стойка 2 закрыта крышкой 6. Опора крепления 1 закрыта кожухом 10. Дуга 5 поворачивается вокруг вертикальной оси стойки 2 на 90° по или против часовой стрелки, а под действием пружины возвращается в положение перекрытия прохода. Скорость возврата дуги регулируется натяжением пружины.
Двухпроходные калитки К251лл, К251пп, К251лп, (см. Приложение 2) состоят из стойки-опоры 11, поворотных механизмов 2, колец 3, дуг 5, съемной надставки 6. В нижней части стойки-опоры 11 расположен кожух 12, под которым находится фланец для крепления калитки к полу.
В качестве дополнительной опции в калитках устанавливаются замки-стопоры поз.7 на нижнем кольце 3. Они могут фиксировать дугу как в положении «калитка закрыта», так и в положении «калитка открыта».
5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Изготовитель не несет ответственности за ущерб, нанесенный в результате неправильной установки калитки, и отклоняет любые претензии, если установка выполнена не в соответствии с указаниями настоящей Инструкции.
6 ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК УСТАНОВКИ
6.1 Распакуйте калитку, проверьте ее комплектность.
6.2 Сделайте разметку (в полу - для калиток К251лл, К251пп, К251лп под крепежные (анкерные) болты по отверстиям во фланце; на стене - для калиток К51лв, К51пр), установив калитку на ее рабочее место. Подготовьте и закрепите крепежные (анкерные) болты. Для калиток К51лв, К51пр необходимо снять кожух 10, открутив два крепежных винта. После установки калитки возвратить кожух на место и закрепить его винтами.
4
6.3 Установите на место дугу 5. Для этого наденьте дугу на специальные пальцы, закройте место соединения декоративными втулками 8, зафиксируйте дугу винтами М8 шестигранным ключом №6 и декоративные втулки установочными винтами.
6.4 После завершения монтажа калитка готова к работе.
7 ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ
7.1 Перечень возможных неисправностей, устранение которых производится Потребителем, приведен в таблице 2.
Таблица 2
Признаки неисправности | Неисправ- ность | Способ устранения |
Дуга калитки не возвращается в исходное положение | Ослаблено натяжение возвратной пружины | Увеличить натяг возвратной пружины. Для этого выкрутить полностью стопорный винт 9 и повернуть крышку 6 в нужном направлении до совмещения со следующим отверстием. Проверить натяжение пружины, придерживая крышку от прокручивания. Застопорить винтом 9. |
7.2 Не описанные в таблице неисправности устраняются силами Изготовителя в период гарантийного обслуживания.
Внимание! Изготовитель оставляет за собой право вносить в конструкцию калитки усовершенствования без отражения их в паспорте.
8 ПРАВИЛА ЭКСПЛУАТАЦИИ
При эксплуатации не допускается:
- использование абразивных и химически активных веществ (в том числе ацетона, бензина, растворителей, хлорсодержащих и
5
кислотосодержащих моющих веществ) для очистки наружных поверхностей калитки; для ухода за калиткой рекомендуется периодически протирать наружные поверхности из хромированной и нержавеющей стали полиролем для хрома;
- перемещение через зону прохода калитки предметов, превышающих ширину проема прохода;
- прикладывание к преграждающим дугам усилий, превышающих паспортное значение.
9 ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ.
Калитку в оригинальной упаковке можно перевозить в контейнерах, закрытых железнодорожных вагонах, отсеках самолетов, а также автомобильным транспортом с защитой от прямого воздействия атмосферных осадков и пыли в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.
Хранение калитки допускается в помещениях при температуре окружающего воздуха от -20 до + 50° С и относительной влажности воздуха до 98% при 25° С без конденсации влаги.
10 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Калитка механическая «Ростов-Дон К5__» зав.№_____________ соответствует техническим требованиям и требованиям безопасности, предъявляемым к группе УХЛ 4.2 по ГОСТ , и признана годной к эксплуатации.
Дата выпуска «____»____________________201___ г.
Подпись _______________
6
11 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
11.1 Изготовитель предоставляет гарантию на калитку в течение 12 месяцев со дня продажи. В течение этого срока Изготовитель бесплатно устраняет дефекты или заменяет неисправные узлы. В гарантийные обязательства не входит бесплатная доставка неисправного изделия в сервисную службу или выезд технического персонала для ремонта. Если ремонт изделия невозможно произвести на месте установки и необходим демонтаж узлов или замена на временные, то назначается срок ремонта.
11.2 Гарантия Изготовителя не распространяется на узлы, вышедшие из строя по вине Заказчика, вследствие нарушения правил эксплуатации.
Дата продажи «____»____________________201___ г.
Подпись _______________
7
Приложения
Приложение 1
Габаритные и установочные размеры навесных калиток серии «Ростов-Дон К51пр, К51лв».
8
Приложение 2
Габаритные и установочные размеры калиток серии «Ростов-Дон К251пп, К251лл, К251лп».
9
 |

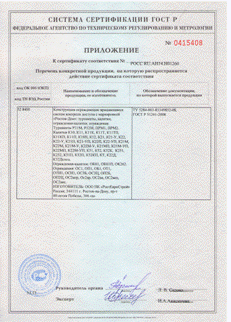

Сертификат пожарной безопасности (см. сайт *****): №РОСС RU. И703.04ЮААО. П301.90010
10
СОДЕРЖАНИЕ
Стр. | |
1 НАЗНАЧЕНИЕ | 2 |
2 ТЕХНИЧЕСКИЕ ДАННЫЕ | 3 |
3 КОМПЛЕКТ ПОСТАВКИ | 3 |
4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ | 4 |
5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ | 4 |
6 ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК УСТАНОВКИ | 4 |
7 ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ И СПОСОБЫ ИХ УСТРАНЕНИЯ 8 ПРАВИЛА ЭКСПЛУАТАЦИИ | 5 5 |
9 ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ | 6 |
10 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ | 6 |
11 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА | 7 |
ПРИЛОЖЕНИЯ Приложение 1 Габаритные и установочные размеры калиток К51пр, К51лв Приложение 2 Габаритные и установочные размеры калиток К251пп, К251лл, К251лп | 8 9 |
Сертификат соответствия | 10 |
11
Производитель: «РостЕвроСтрой» Адрес: г. Ростов-на-Дону, пр. 40-летия Победы, д. 306а Тел.: 8(8многоканальный), , , , Тел. технической поддержки: механика: 8(863) электроника и СКУД: 8(863) E-mail: *****@***ru, *****@***ru, *****@***ru Сайт: www. *****, www. ростовтурникет. рф
|
