2. Выбор наиболее целесообразной конструктивной схемы здания, установление размеров пролетов и шагов на основе требования унификации и правил модульной координации раз­меров [14] с учетом заданных в контрольной работе мелкораз­мерных конструкций [6; 8; 9]. В основу конструктивного решения здания может быть положена конструктивная схема с продольными или поперечными несущими стенами, размеры в осях которых могут быть приняты в соответствии с наиболее употребляемыми по длине номинальными размерами мелко­размерных конструкций перекрытий и покрытий (двухпустотных настилов, деревянных и железобетонных балок) —3,2; 4,0; 4,8; 5,4; 6,0 и 6,4 м. При этом в пределах здания может быть принято два и более типоразмеров мелкоразмер­ных элементов, а следовательно, и размеров в осях несущих стен. Однако при разработке конструктивной схемы здания следует стремиться к использованию ограниченного числа раз­меров пролетов и шагов, что способствует большей экономич­ности здания.

Грамотное использование архитектурно-композиционных приемов в решении фасада здания с учетом функциональ­ных, конструктивных, экономических и эстетических факто­ров, а также климатических условий района строительства Анализ экономической целесообразности проектного решения здания путем подсчета соответствующих технико-экономических показателей (ТЭП) и их сопоставления с аналогичными показателями, принятыми в современной практике проектирования жилых домов. Рекомендации по методике подсчета ТЭП приведены ниже в п. 4.3.5. Технико-экономическая оценка проектного решения.

4.2. Архитектурно-строительные чертежи

При выполнении архитектурно-строительных чертежей необ­ходимо учесть следующие положения:

4.2.1.  Разработка чертежей проекции здания (планов, раз­реза, фасада) и монтажных планов осуществляется на стадии технического проекта.

4.2.2.  Планы первого и второго этажей жилого дома вычер­чиваются схематично и на одной проекции. Они характеризуют общее объемно-планировочное решение здания без детали­ровки его квартир. Конфигурация плана дома с размещением лестниц, расположение всех несущих и ограждающих конст­рукций и схематическое изображение планировки квартир.

На схематическом плане 1-го этажа наносятся линии-следы плоскости разреза. На планах обозначаются разбивочные оси, лается их маркировка, указываются размеры в осях и габа­ритные размеры здания (в мм).

На проекциях планов секций или квартир жилого дома долж­но быть детально показано планировочное решение, встроенное оборудование кухонь и санитарных узлов, вентиляционные кана­лы, направление открывания дверей, маркировка разбивочных осей. На этих планах следует указать наименование отдельных помещений квартир и их площади, суммарные площади кварти­ры и общие площади.

Размеры на проекциях планов квартир представляют в мм в виде наружных размерных цепей: первая — размеры про­емов и простенков, вторая — размера в разбивочных осях с привязкой к ним несущих конструкций.

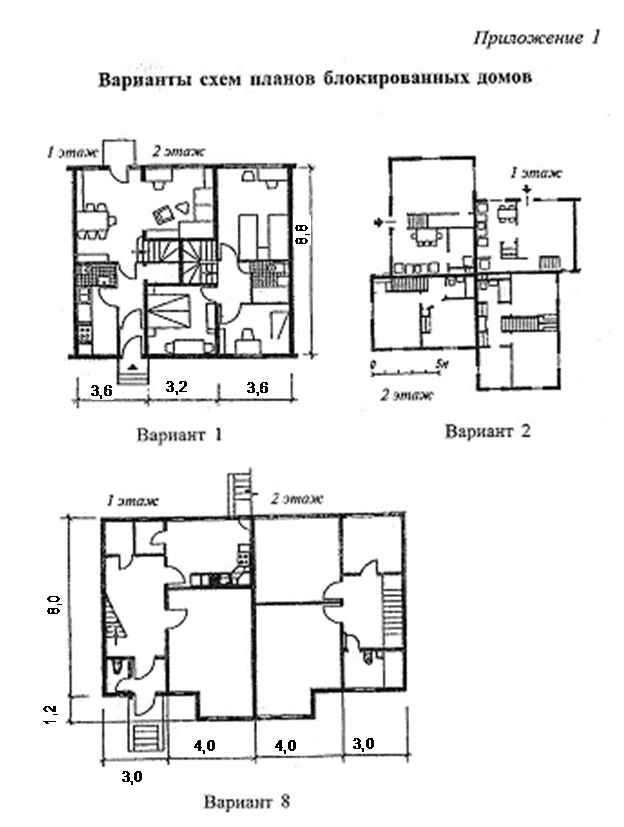

При выполнении планов двух уровней квартиры показыва­ются смежно друг с другом. Над этими проекциями даются соответствующие надписи: "План первого уровня", "План второго уровня".

4.2.3. Проекция разреза должна давать ясное представление о принципиальном решении основных надземных и подзем­ных конструкций здания. Расположение плоскостей разреза по зданию следует выбирать с учетом необходимости изобра­жения на разрезе основных несущих конструкций здания, а также конструктивного решения балконов, лоджий, галерей и других пристроенных к объему дома наружных элементов.

На проекции разреза следует произвести маркировку раз­бивочных осей и указать размеры в осях.

Все конструкции, состоящие из отдельных слоев (полы, покрытия, перекрытия) на проекции разреза поясняют надпи­сями в виде выносов с полочками (материал, толщина, число слоев, марка бетона) должны быть обозначены на чертеже разреза по стене.

По вертикали указываются отметки (в м), охватывающие перепады высот от подошвы фундамента до верха парапета или карниза, включая высоты этажей.

4.2.4. На проекции фасада кроме всех элементов наружного объема и кровли здания вычерчивают заполнения проемов, козырьки над входами, наружные лестницы, все пристроен­ные к объему здания полуоткрытые помещения и другие элементы, а также цветочницы и солнцезащитные устройства.

4.2.5. Монтажные планы вычерчиваются на одной общей проекции здания. При наличии чердачных крыш они выполня­ются в следующем составе: планы фундаментов, междуэтажно­го и чердачного перекрытий, стропил — каждый в объеме четвертой части общей проекции здания. Монтажные планы при совмещенных покрытиях — в составе планов фундаментов,
перекрытия и покрытия — каждый в объеме третьей части про­екции. На этих чертежах должна быть дана маркировка разбивочных осей. На планах фундаментов показать размеры попе­
речного сечения фундаментов под наружные и внутренние стены и под все пристроенные к основному объему наружные элементы здания, размеры привязки конструкций фундамента к
разбивочным осям, отметки подошв фундаментов. На планах перекрытий обозначить вентиляционные каналы, на планах покрытий стропил — трубы (с привязкой их в размерах к элементам стропил). На планах междуэтажных перекрытий дополнительно показать заделки консольных плит балконов, козырьков над входами и сами плиты. Все размеры на этих проекции проставлять в мм, а отметки подошв фундаментов (на планах фундаментов) — в м.

Над всеми проекциями здания приводятся соответствующие надписи и указываются масштабы их исполнения.

Кроме вышеуказанных чертежей, для уяснения вопросов постановки проектируемого жилого дома по сторонам гори­зонта на листе вычерчивается схематическое изображение габаритов жилого дома в М 1:1000 в привязке к ориентации, принятой студентом (секторы горизонта, неблагоприятные по ориентации в заданном климатическом районе показываются заштрихованными).

4.2.6. Графическое оформление чертежей должно отвечать требованиям, приведенным в пятом разделе "Методических рекомендаций" к курсовому проектированию [23]. При этом
студент обязательно должен выполнять все проекции на чертежах по ГОСТ [22]. В контрольной работе отмывается проекция фасада. Указания по отмывке фасадов приведены в подразделе 5.2 [23].

4.3. Расчетно-пояснительная записка

4.3.1. Программа проектирования. Содержание первого разде­ла пояснительной записки составит разработанная ранее про­грамма проектирования;

4.3.2. Объемно-планировочное решение здания. В этом разде­ле записки должны быть изложены следующие данные.

Тип дома (секционный, галерейный, блокированный) и краткая характеристика его типологических особенностей, нашедших отражение в проекте студента.

Объемно-планировочная структура дома — конфигурация и габаритные размеры здания в плане и по высоте. Этажность и размеры высоты этажей. Далее следует описать и обосновать:

·  для домов 1 типа — число секций, принятые типы секций (рядовые, торцевые, с симметричным и асимметричным решением), решение встроенных лестничных клеток, их рас­положение в объеме секций, число квартир, объединенных этажной площадкой лестницы, с обоснованием принятого решения, исходя из нормативных требований по проветриванию и ориентации в заданном климатическом районе, число и типы однокомнатных, двухкомнатных и трехкомнатных квартир в каждой секции и в жилом доме в целом;

·  для домов 2 типа — количество и типы квартир в доме, объединяемых на каждом этаже галереей, их размещение в объеме дома, решение и основные размеры галереи, тип и число лестниц, ширина маршей (принятые с учетом требова­ний противопожарных норм), компоновка лестниц в объеме дома (совместно с галереей, вынесенные из нее, в торцах дома и т. д.), принципиальное решение ограждающих конструкций лестничных клеток;

·  для домов 3 типа — число и тип квартир, решенных в двух уровнях; размещение этих квартир в объеме дома (с ря­довым, ступенчатым, сетчатым или другим расположением блоков), организация входов в квартиры, размещение и решение лестниц, ведущих в квартиры второго этажа.

Кроме того, следует обосновать:

Принятую объемно-планировочную структуру основных ти­пов квартир — состав и площади их помещений, расположение помещений в одном или двух уровнях, решение входного узла, размещение общей комнаты и кухни в плане квартиры, их связь с передней, размещение спален, их связь с общей комнатой и санитарным узлом, наличие и размещение кладовых, шкафов, антресолей.

Сопоставление проектных данных по каждой квартире с нормативными данными произвести по форме, предложенной в табл. 4.1.

Выполнение нормативных санитарно-гигиенических требо­ваний в заданном климатическом районе по освещенности, ориентации, проветриванию, вентиляции, инсоляции и солнцезащите, защите от охлаждения.

Выполнение нормативных противопожарных требований по огнестойкости и безопасной эвакуации людей.

Санитарно-техническое оборудование квартир — приня­тые системы отопления, вентиляции, канализации, водоснаб­жения.

4.3.3. Конструктивное решение здания. В этом разделе пояс­нительной записки должны быть приведены данные о конст­руктивной схеме здания и о принятых в контрольной работе мелкоразмерных конструктивных элементах.

Принятая конструктивная схема здания — тип несущего остова, размеры пролетов и шагов, типы привязок несущих конструкций к разбивочным осям.

Фундаменты — тип и материал фундаментов, принятая глубина заложения, размеры поперечного сечения, характер гидроизоляции.

Стены — типы и характеристика наружных и внутренних стен, характеристика конструктивных элементов стен: цоко­ля, поля стены, перемычек, карниза и парапета. Вычертить узел — фрагмент поперечного сечения стены из заданных мел­коразмерных конструкций. Для наружной стены необходимо выполнить теплотехнический расчет [24].

Таблица 4.1

Типы квартир и их площади

Заданные типы квартир (типы А, Б, В, Г)	Заданное число квартир в доме по типам	Площади квартир, м2	Площадь летних помещений, м2, по	Площадь кухни, м2, по
СНиП 2.08.01-89	Проекту студента	СНиП 2.08.01-89	Проекту студента	СНиП 2.08.01-89	Проекту студента
Однокомнатные
Двухкомнатные типа
Трехкомнатные типа
Четырехкомнатные типа
Итого

Перекрытия — типы и характеристика междуэтажного и чер­дачного перекрытий. Характеристика несущих и ограждающих конструктивных элементов перекрытий. Вычертить узлы конст­руктивного устройства чердачного и междуэтажного перекрытий из мелкоразмерных элементов.

Полы — типы полов, принятые в зависимости от назначе­ния помещений. Вычертить узел конструкции пола 1 этажа по грунту по кирпичным столбикам.

Покрытия — тип покрытия — скатная или плоская, чер­дачная или совмещенная крыша; совмещенная эксплуатируе­мая крыша с солнцезащитным экраном.

Для вариантов зданий с чердачными крышами — состав­ные части чердачного покрытия, их характеристика (несущая конструкция крыши, тип и материал стропил, тип и материал кровли), его крепление к несущей конструкции; уклон кровли.

Для вариантов зданий с бесчердачными крышами — со­ставные части совмещенного покрытия и их характеристики — несущая конструкция покрытия, ее тип, размеры, вид опирания или крепления к вертикальным несущим элементам зда­ния, принятые решения пароизоляции, выравнивающего слоя, кровельного ковра (их материал, количество слоев, толщина, объемный вес), покрытия пола крыши-террасы, устройство солнцезащитных экранов.

Вычертить узел опирания на стену и конструктивного уст­ройства совмещенного покрытия (крыши, эксплуатируемой кровли-террасы) — в соответствии с вариантом задания.

Перегородки — типы и характеристика перегородок из мелкоразмерных элементов, принятые в соответствии с назна­чением помещений.

Лестницы — расположение лестниц общей объемно-плани­ровочной структуре здания. Конструктивное решение лест­ниц. Вычертить узел конструктивного устройства железобе­тонной лестницы из мелкоразмерных элементов или деревян­ной лестницы в двухуровневых квартирах в домах 3 типа.

Окна, двери и прочие конструкции здания (лоджии, балко­ны, галереи).

4.3.4. Архитектурно-композиционное решение фасада.

Наруж­ная и внутренняя отделка здания

В этом разделе расчетно-пояснительной записки студент приводит сведения об архитектурно-композиционном реше­нии здания и фасада, выполненного в составе проекта, — об­щий прием композиции (композиция симметричная, асиммет­ричная, главные и второстепенные элементы композиции фасада), использование средств гармонизации при размеще­нии и решении элементов фасада (метрическое или ритмичес­кое размещение проемов, групп балконов, веранд, лоджий, элементов галереи, цветочниц; использование контраста или нюанса, принятая система пропорций; использование цвета, солнцезащитных устройств и т. д.).

Далее излагаются данные по наружной отделке фасада и по отделке основных групп помещений квартир с учетом их назначения.

4.3.5. Технико-экономическая оценка проектного решения.
По законченным проектным чертежам студент производит подсчеты измерителей и технико-экономических показателей проектного решения.

Пзастр — площадь застройки; подсчитывается как площадь горизонтального сечения по внешнему обводу здания на уров­не цоколя, включая все выступающие части, имеющие пере­крытия (террасы, веранды, портики и т. д.), а также проезды и площадки под зданием (при его расположении на столбах).

Пк — площадь квартир; определяется для основных типов квартир как сумма площадей их жилых комнат и подсобных помещений без учета лоджий, веранд, террас, холодных кла­довых и тамбуров.

Побщ (к) — общая площадь квартир; определяется для основных типов квартир как сума площадей жилых и подсобных помеще­ний квартиры, встроенных шкафов, а также лоджий, балконов, террас, веранд и холодных кладовых, подсчитываемых со следу­ющими понижающими коэффициентами: для лоджий — 0,5; для балконов и террас — 0,3; для веранд и холодных кладовых — 1,0. При этом площади всех помещений следует определять по их размерам, измеряемым между отделанными поверхностями стен и перегородок на уровне пола (без учета плинтусов). Площадь под маршем внутриквартирной лестницы при высоте от пола до низа выступающих конструкций 1,6 м и более включается в пло­щадь помещений, где расположена лестница. При определении площади мансардного помещения учитывается площадь помеще­ния с высотой наклонного потолка не менее 1,6 м.

Побщ (зд) — общая площадь жилого здания; подсчитывается так же как и сумма общих площадей квартир этого здания. При этом площадь чердака, технического подполья, тамбуров лестничных клеток, портиков, крылец, наружных открытых лестниц в общую площадь здания не включается.

Пзд — площадь жилого здания; определяется как сумма площадей этажей здания, измеренных в пределах внутренних поверхностей наружных стен, а также площадей балконов и лоджий. При этом площадь лестничных клеток, лифтовых шахт, галерей включается в площадь этажа с учетом их пло­щадей в уровне данного этажа. (Площадь чердаков и хозяй­ственных подполий и площадь здания не включается).

Озд — строительный объем здания; подсчитывается (для над­земной части здания с неотапливаемой: чердачным помещени­ем или совмещенной крышей) умножением площади горизон­тального сечения по внешнему обводу здания (в уровне перво­го этажа выше цоколя) на полную высоту здания, измеренную от уровня чистого пола первого этажа до верхней плоскости теплоизоляционного слоя чердачного перекрытия или до сред­ней отметки верха крыши (при совмещенной крыше). При этом следует учитывать, что объем портиков, проездов, полуоткры­тых галерей и всех других пространств, не ограниченных ос­теклением или стенами, в общий объем здания не включается.

Пжил - жилая площадь; подсчитывается только для основ­ных типов квартир как сумма площадей их жилых комнат.

Коэффициенты:

К1 = Пжил/Побщ — показатель рациональности планировочного ре­шения; подсчитывается только для основных типов квартир;

К2=Озд­/Побщ(зд), К3 = Озд/П – показатели рациональности объемного решения; подсчитывается для дома в целом.

4.3.6. Литература. В списке литературы, который является завершающим разделом записки, указываются все литератур­ные, проектные и нормативные источники, использованные студентом при разработке контрольной работы.

В начале списка приводятся учебники и учебные пособия, затем главы СНиП и другие нормативные документы, серии каталога индустриальных изделий.

Все использованные при проектировании главы СНиП и ГОСТы вписываются в перечень литературы не только шиф­рами, но и с указанием их названий.

Оформление всей расчетно-пояснительной записки должно отвечать требованиям, изложенным в «Методических указа­ниях к курсовому проектированию» [23].

5. РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА

Учебная

1.  и др. Архитектура. М.: АСВ, 2004.

2.  , -Казиев и др. Архитектурные конструкции малоэтажных жилых домов — М. Архитектура - С, 2006,

3.  Конструирование гражданских зданий: Учебное пособие. –М.: Издательство Ассоциации строительных вузов, 2005.

4.  и др. Конструкции гражданских зданий.— М., Архитектура – С, 2006.

6. и др. Архитектурные конструкции многоэтажных зданий. М., Архитектура – С, 2007.

7.  Архитектурные конструкции / Под редакцией Казбек-М.: Архитектура - С, 2006.

8.  Архитектура. Основы проектирования зданий. Методичес­кие указания к курсовому проектированию 24/6/21. — М.:РГОТУПС, 2001.

Нормативная

10.  СНиП 2.08.01.-89. Жилые здания. — М.: Стройиздат, 1989.

11.  СНиП П-А.3-62. Классификация зданий (до выхода в светпереиздания).

12.  СНиП И-3-79*. Строительная теплотехника. — М.: Строй­издат, 1995.

14. ГОСТ 23989-1. Модульная координация размеров в строительстве. Основные положения.

15.  Привалов рекомендации и методичес­кие указания по курсовому проектированию для общественных зданий для студентов IV курса спец. 290300 ПГС. — М.: РГОТУПС, 2001.

17.  СНиП 2.07.01-89. Градостроительные нормы проектиро­вания.

18.  СНиП П-60-86. Планировка и застройка городов, посел­ков и сельских населенных пунктов. — М.: Стройиздат, 1986.

19.  СНиП И-12-77. Защита от шума. — М: Стройиздат, 1978.

20.  ГОСТ . Окна и двери балконные с двойным остек­лением.

21.  ГОСТ . Двери деревянные внутренние.

22. ГОСТ на чертежи строительные (номера ГОСТ см. в [24]).

Методическая

1.  Л а й к о в . Строительная физика. Методи­ческие указания к курсовому и дипломному проектированию для студентов V и VI курсов. — М.: РГОТУПС, 2001.

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ДЛЯ ПРЕПОДАВАТЕЛЕЙ

Объем дисциплины и виды учебной работы

Вид учебной работы	Всего часов	Курс - IV
Общая трудоемкость дисциплины	60
Аудиторные занятия:	8
Лекции	4
Практические занятия	-
Лабораторный практикум	4
Самостоятельная работа:	37
Контрольная работа	15	1
Вид итогового контроля	-	Диф. зачет

СОДЕРЖАНИЕ ДИСЦИПЛИНЫ

Разделы дисциплины и виды занятий

№ п/п	Раздел дисциплины	Лекции, час	Лабораторный практикум, час
1	4.2.1. Сущность архитектуры её определения и задачи	1
2	4.2.2. Основы архитектурно-строительного проектирования	1
3	4.2.4. Конструктивные элементы, основы и приёмы архитектурной композиции	1
4	4.2.5. Физико-технические основы архитектурно-строительного проектирования	1	4

ОБЩИЕ УКАЗАНИЯ
