Руководство подготовки места для монтажа душевой кабины 9816.
Размеры: 1100×850×2250 мм.
Высота поддона 18.5 см.
Электрическая розетка.
Установить электрическую розетку на высоте 225 см., от точки отсчёта (см. схему) влево 0-85 см (диапазон вывода). В случае комплектации турецкой баней необходимо установить электрическую розетку с заземлением на высоте 185 см., от точки отсчёта влево 20 см. Сечение провода 3×2.5 мм², вывести отдельный выключатель. Мощность турецкой бани 3 кВт.
Выводы горячей холодной воды.
Выводы горячей холодной воды расположить на высоте 40-100 см (диапазон вывода), от точки отсчёта влево 10-40 см. Диаметр выводов 1/2", резьба наружная.
Фановая (сливная) труба.
Длина сливной гофры душевой кабины 1 метр, диаметр 40мм.
Три варианта вывода трубы.
Вывод отверстия фановой трубы из стены. Диапазон вывода отверстия трубы относительно точки отсчёта (см. схему) вправо от 18-45 см., 60-90 см., либо влево от 15-70 см., на высоте от пола до центра отверстия максимум 50 мм (с учетом уклона). Диаметр трубы 50 или 40мм.
Фановая труба проходит вдоль стены (в этом случае кабина не будет прилегать к стенам ванной комнаты). Диапазон вывода отверстия трубы относительно точки отсчёта (см. схему) вправо от 18-45 см., 60-90 см., либо влево от 15-70 см., на высоте от пола до центра отверстия максимум 50 мм (с учетом уклона). Диаметр трубы 50 или 40мм, она должна как можно плотнее прилегать к стенам ванной комнаты.

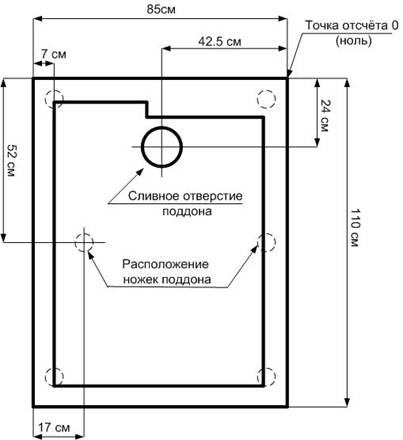

Отверстие фановой трубы из пола. Запрещается выводить отверстие фановой трубы на одной оси со сливным отверстием и ножками душевой кабины (см. схему). Вывод отверстия трубы должен располагаться не выше плоскости пола. Диаметр трубы 50 или 40 мм.
!!! Поверхность пола в ванной комнате должна быть выровнена и облицована кафельной плиткой. Не допускается установка на цементную поверхность (стяжка, кирпичи, линолеум). Если высота фановой трубы превышает допустимую норму (от пола до центра трубы максимум 50 мм), то в таком случае необходимо построить площадку (монолитный подиум, облицованный плиткой). Для вызова мастера на консультацию, а также при возникновении вопросов по подготовке места звоните в компанию OPORTO SHOWER.
